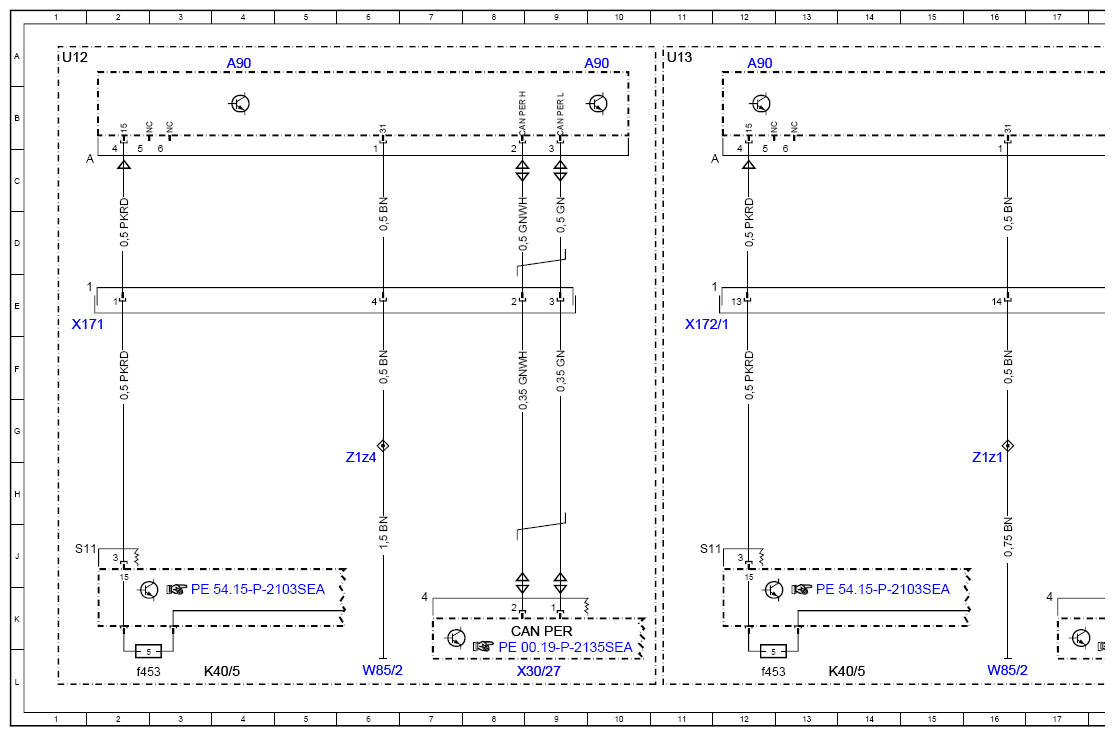

Wiring Diagram For COLLISION PREVENTION ASSIST Control Unit - PE30.30-P-2104-97SEA
Engine 157, 276, 277, 278, 279, 642.8, 651 in model 222 up to model year 2018 with code 258 (COLLISION PREVENTION ASSIST) Control unit A90
Engine 157, 278, 279 in model 217 up to model year 2018 with code 258 (COLLISION PREVENTION ASSIST) Control unit A90
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 23L |
| A90 | COLLISION PREVENTION ASSIST controller unit | 4A |
| A90 | COLLISION PREVENTION ASSIST controller unit | 10A |
| A90 | COLLISION PREVENTION ASSIST controller unit | 12A |
| A90 | COLLISION PREVENTION ASSIST controller unit | 20A |
| CAN PER | Peripherals CAN | 9K |
| CAN PER | Peripherals CAN | 19K |
| K40/5 | Rear fuse and relay module | 4L |
| K40/5 | Rear fuse and relay module | 14L |
| K40/5f453 | Fuse 453 | 2L |
| K40/5f453 | Fuse 453 | 12L |
| U12 | Valid for left-hand drive vehicles | 1A |
| U13 | Valid for right-hand drive vehicles | 11A |
| W85/2 | Front passenger footwell frame floor assembly ground point | 6L |
| W85/2 | Front passenger footwell frame floor assembly ground point | 16L |
| X171 | COLLISION PREVENTION ASSIST electrical connector | 2E |
| X172/1 | Front bumper radar sensors electrical connector | 11E |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 9L |
| X30/27 | Peripherals CAN (CAN PER) potential distributor electrical connector | 19L |
| Z1z1 | Connector sleeve 2 in wiring harness | 16G |
| Z1z4 | Circuit 31 connector sleeve | 6G |
