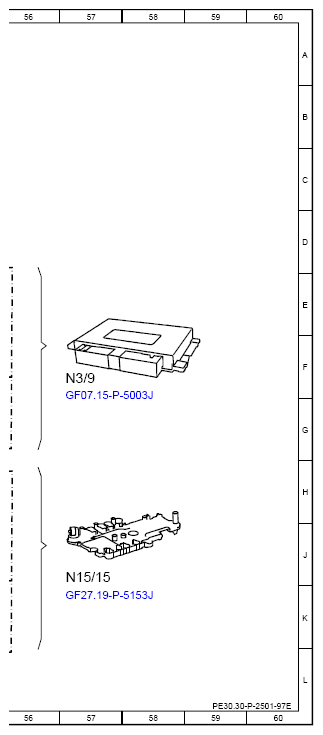

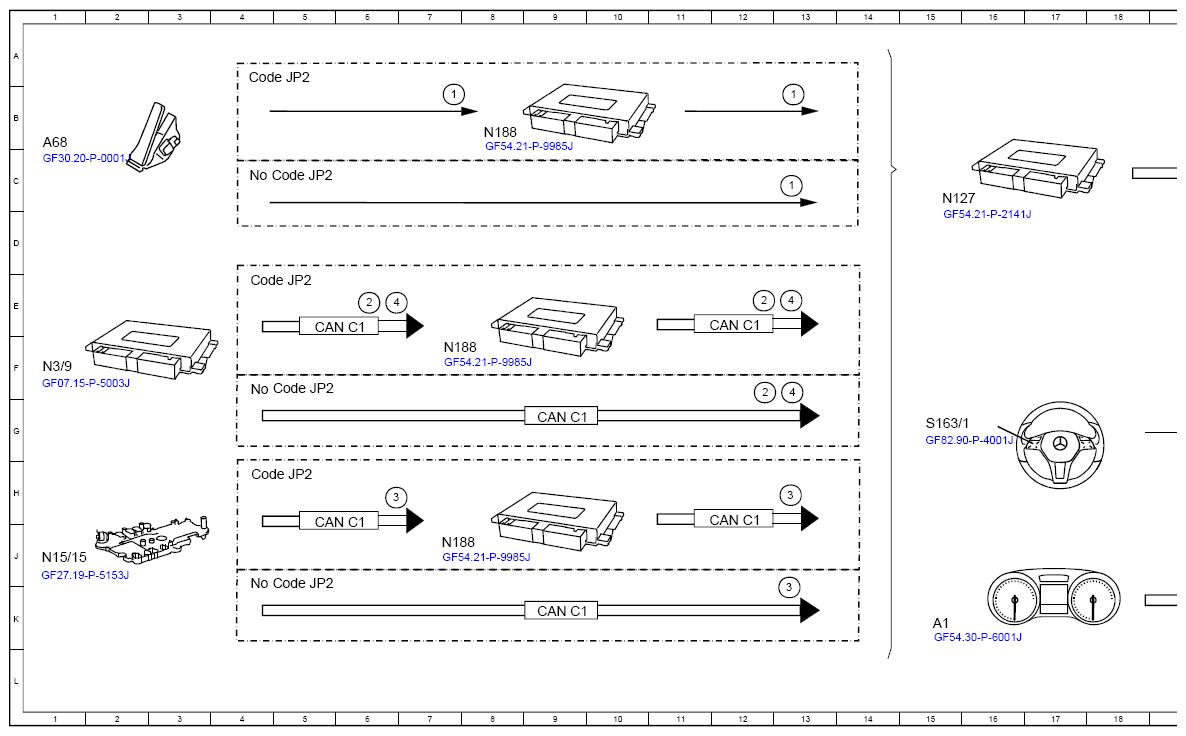

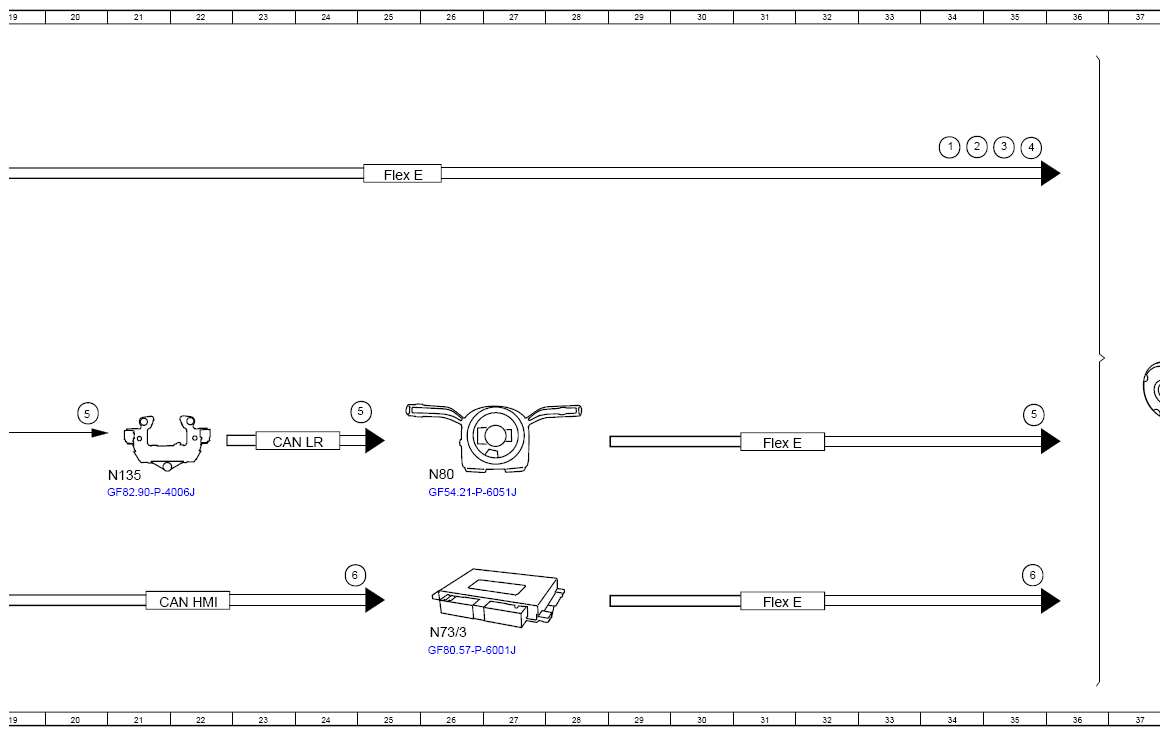

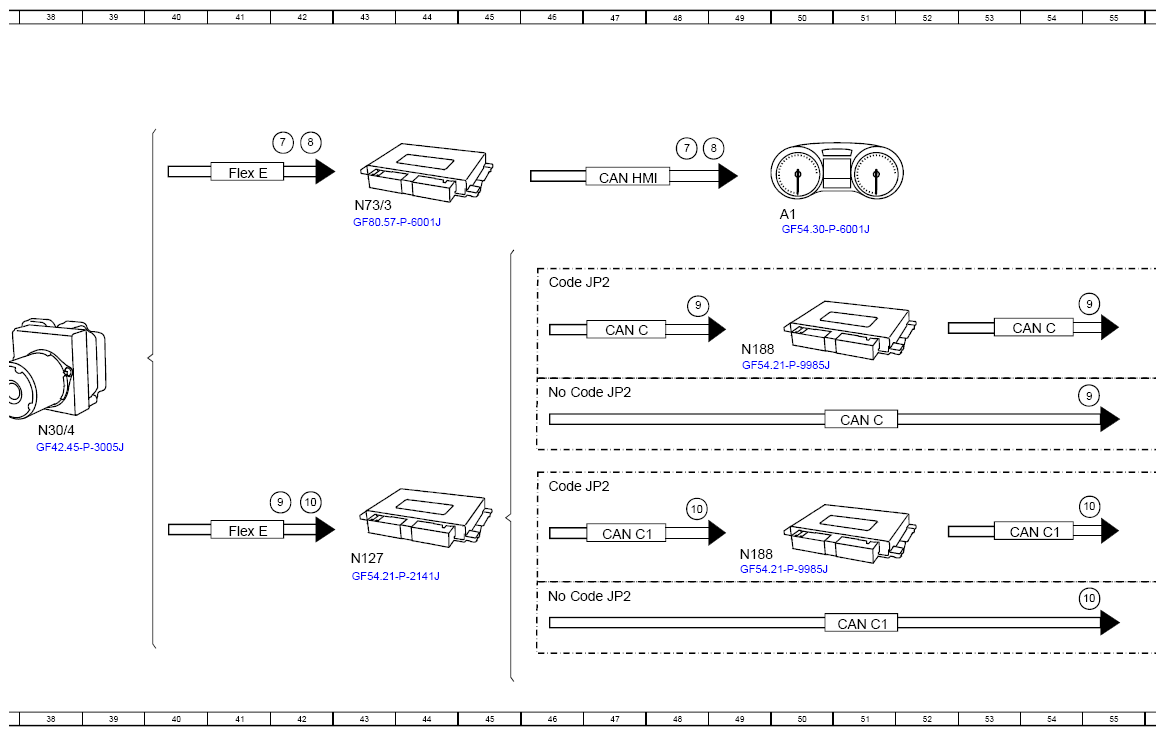

(Regulate Speed, Function Schematic - PE30.30-P-2501-97E)
Model 464
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Accelerator pedal position, signal | 34C |
| 1 | Accelerator pedal position, signal | 7B |
| 1 | Accelerator pedal position, signal | 13B |
| 1 | Accelerator pedal position, signal | 13C |
| 10 | Engage targeted gear, request | 42H |
| 10 | Engage targeted gear, request | 48H |
| 10 | Engage targeted gear, request | 55H |
| 10 | Engage targeted gear, request | 55K |
| 2 | Engine running, signal | 6E |
| 2 | Engine running, signal | 34C |
| 2 | Engine running, signal | 12E |
| 2 | Engine running, signal | 12F |
| 3 | Transmission position, signal | 7H |
| 3 | Transmission position, signal | 13H |
| 3 | Transmission position, signal | 13K |
| 3 | Transmission position, signal | 35C |
| 4 | Drivetrain operational, signal | 35C |
| 4 | Drivetrain operational, signal | 6E |
| 4 | Drivetrain operational, signal | 13E |
| 4 | Drivetrain operational, signal | 13F |
| 5 | Alternator, status | 35G |
| 5 | Alternator, status | 25G |
| 5 | Alternator, status | 20G |
| 6 | Permanent speed limiter, signal | 24J |
| 6 | Permanent speed limiter, signal | 25J |
| 7 | Speed setting, status | 48C |
| 7 | Speed setting, status | 42B |
| 8 | Instrument cluster warning message, request | 48C |
| 8 | Instrument cluster warning message, request | 42B |
| 9 | Drivetrain operational, signal | 48E |
| 9 | Engine torque, reduce request | 55G |
| 9 | Engine torque, reduce request | 55E |
| 9 | Engine torque, reduce request | 42H |
| A1 | Instrument cluster | 15K |
| A1 | Instrument cluster | 50D |
| A68 | Accelerator pedal module | 1B |
| CAN C | CAN for engine | 47E |
| CAN C | CAN for engine | 51G |
| CAN C | CAN for engine | 54E |
| CAN C1 | CAN 1 for drive | 5E |
| CAN C1 | CAN 1 for drive | 9G |
| CAN C1 | CAN 1 for drive | 12E |
| CAN C1 | CAN 1 for drive | 5J |
| CAN C1 | CAN 1 for drive | 9K |
| CAN C1 | CAN 1 for drive | 12J |
| CAN C1 | CAN 1 for drive | 47J |
| CAN C1 | CAN 1 for drive | 51K |
| CAN C1 | CAN 1 for drive | 54J |
| CAN HMI | CAN for user interface | 22K |
| CAN HMI | CAN for user interface | 47C |
| CAN LR | CAN for steering wheel | 23G |
| Code JP2 | Emergency jumper switch | 4E |
| Code JP2 | Emergency jumper switch | 46E |
| Code JP2 | Emergency jumper switch | 4H |
| Code JP2 | Emergency jumper switch | 46H |
| Code JP2 | Emergency jumper switch | 4A |
| Code JP2 | Emergency jumper switch | 4C |
| Code JP2 | Emergency jumper switch | 4F |
| Code JP2 | Emergency jumper switch | 4K |
| Code JP2 | Emergency jumper switch | 46F |
| Code JP2 | Emergency jumper switch | 46K |
| Flex E | Chassis FlexRay | 31K |
| Flex E | Chassis FlexRay | 25C |
| Flex E | Chassis FlexRay | 41C |
| Flex E | Chassis FlexRay | 41J |
| Flex E | Chassis FlexRay | 31G |
| N127 | Drivetrain control unit | 43J |
| N127 | Drivetrain control unit | 15C |
| N135 | Steering wheel electronics | 21H |
| N15/15 | Fully integrated transmission control electric controller unit | 1J |
| N15/15 | Fully integrated transmission control electric controller unit | 57J |
| N188 | Emergency override system control unit | 7F |
| N188 | Emergency override system control unit | 49F |
| N188 | Emergency override system control unit | 7J |
| N188 | Emergency override system control unit | 49J |
| N188 | Emergency override system control unit | 8B |
| N3/9 | Engine management control unit | 57F |
| N3/9 | Engine management control unit | 1F |
| N30/4 | Electronic Stability Program control unit | 38G |
| N73/3 | Electronic ignition switch control unit | 26K |
| N73/3 | Electronic ignition switch control unit | 43C |
| N80 | Steering column module control unit | 26H |
| S163/1 | Multifunction steering wheel button group 1 | 15G |
