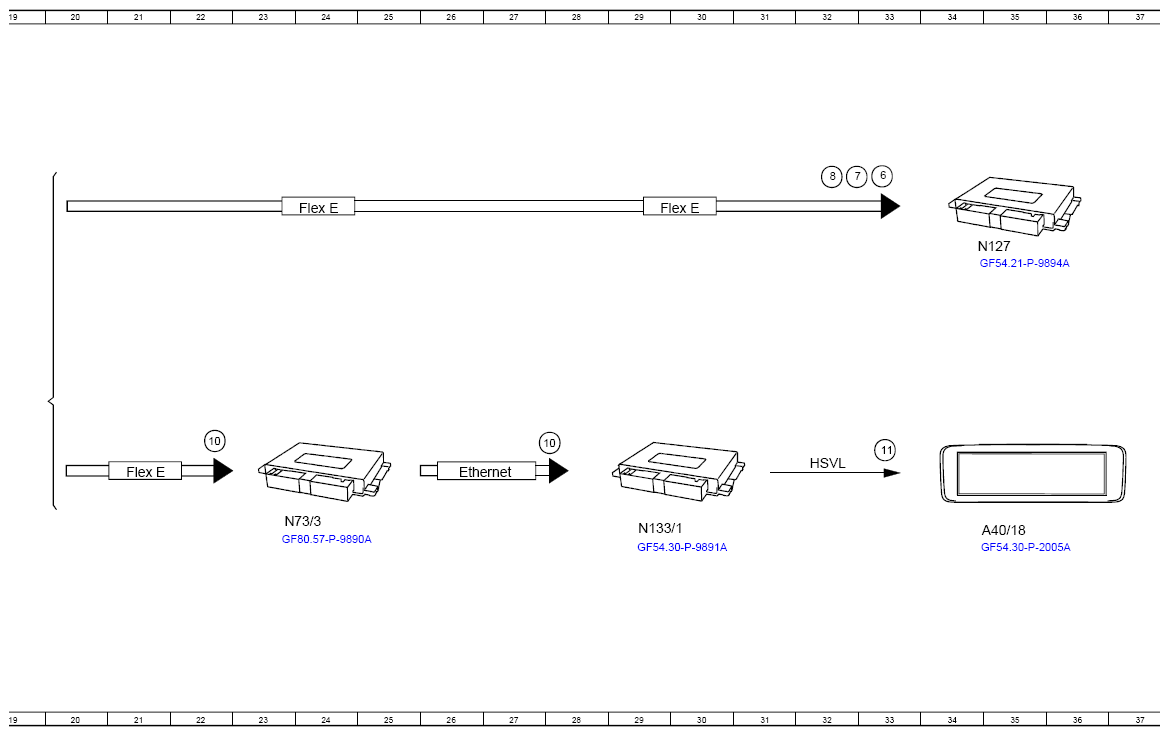

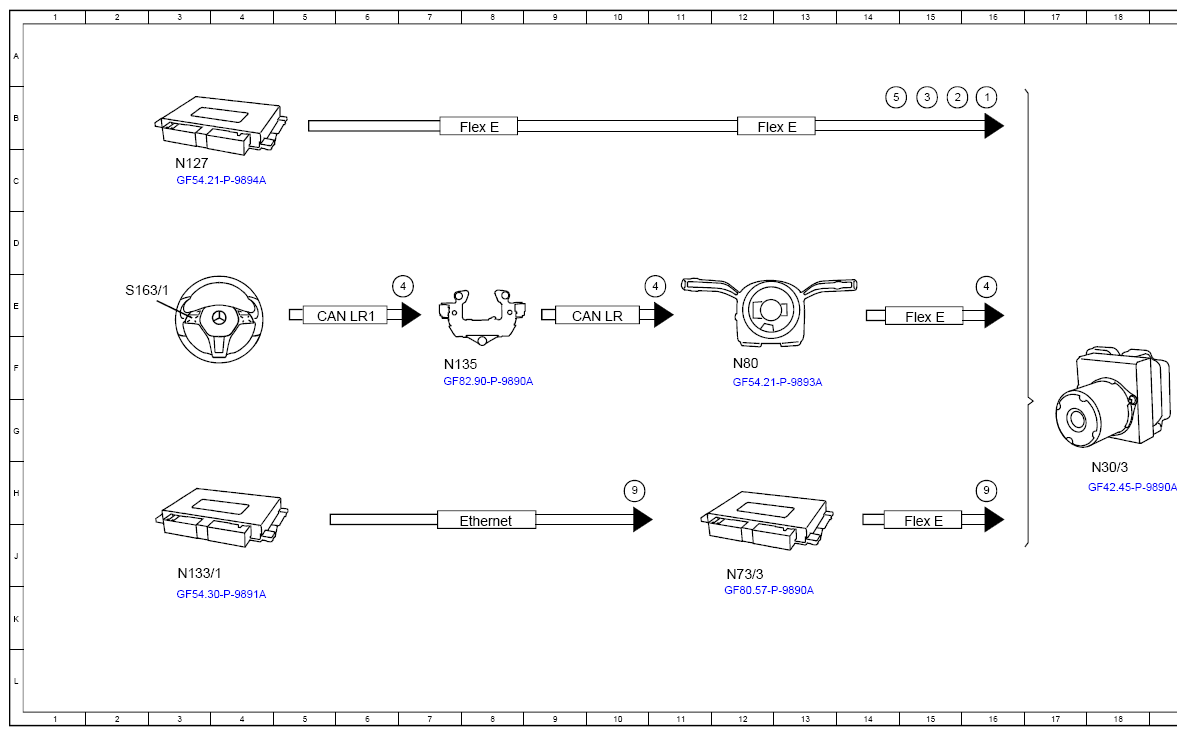

(Regulate Speed, Function Schematic - PE30.30-P-2501-97D)
Model 192, 206, 214, 232, 236, 254, 294, 295, 296
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine running, signal | 16B |
| 10 | Speed setting, status | 28G |
| 10 | Speed setting, status | 22G |
| 11 | Image data, signal | 33G |
| 2 | Drivetrain operational, signal | 15B |
| 3 | Transmission position, signal | 15B |
| 4 | Operation, signal | 16E |
| 4 | Operation, signal | 11E |
| 4 | Operation, signal | 7E |
| 5 | Accelerator pedal position, signal | 14B |
| 6 | Engine torque, reduce request | 33C |
| 7 | Engine torque, increase request | 33B |
| 8 | Engage targeted gear, request | 32B |
| 9 | Permanent speed limiter, signal | 16H |
| 9 | Permanent speed limiter, signal | 10H |
| A40/18 | Instrument cluster display | 35J |
| CAN LR | CAN for steering wheel | 10E |
| CAN LR1 | CAN for steering wheel gearshift buttons | 5E |
| Ethernet | Ethernet | 26H |
| Ethernet | Ethernet | 8J |
| Flex E | Chassis FlexRay | 15J |
| Flex E | Chassis FlexRay | 21H |
| Flex E | Chassis FlexRay | 15E |
| Flex E | Chassis FlexRay | 8B |
| Flex E | Chassis FlexRay | 24D |
| Flex E | Chassis FlexRay | 29D |
| Flex E | Chassis FlexRay | 12B |
| HSVL | High-speed video link | 32H |
| N127 | Drivetrain control unit | 3C |
| N127 | Drivetrain control unit | 35D |
| N133/1 | Instrument cluster control unit | 3J |
| N133/1 | Instrument cluster control unit | 29J |
| N135 | Steering wheel electronics | 7F |
| N30/3 | Electronic Stability Program control unit | 18H |
| N73/3 | Electronic ignition switch control unit | 12J |
| N73/3 | Electronic ignition switch control unit | 23J |
| N80 | Steering column module control unit | 12F |
| S163/1 | Multifunction steering wheel button group 1 | 2E |
