Wiring Diagram For Steering Column Module Control Unit - PE46.10-S-2101-97VVB
Model 447.6 except code M8E (Electric motor 85 kW/battery 60 kWh (usable)) except code ME0 (Electric motor 85 kW) except code XM0 (Facelift) except code XM7 (MOPF II) except code ZL3 (National version for Latin America) N80
Model 447.7 except code M7E (Electric motor 150 kW/battery 60 kWh (usable)) except code ME0 (Electric motor 85 kW) except code ME4 (Electric motor 145 kW) except code XM0 (Facelift) except code XM7 (MOPF II) except code ZL3 (National version for Latin America) N80
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 56L |
| CAN E | Chassis CAN | 15K |
| Code G42 | 7G-TRONIC PLUS automatic transmission | 40H |
| Code JW5 | Lane Keeping Assist | 6D |
| Code ZU7 | Canada version | 26F |
| Code ZU8 | USA version | 26F |

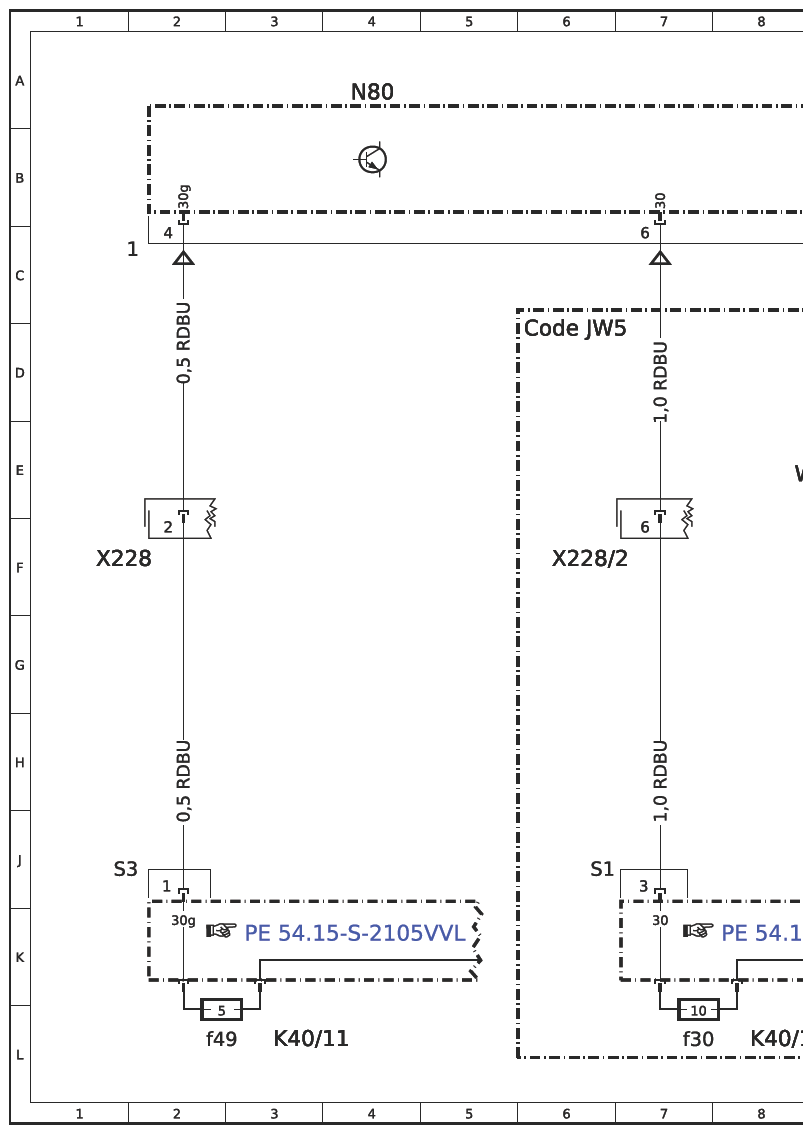

| K40/11 | Firewall fuse and relay module | 3L |
| K40/11 | Firewall fuse and relay module | 8L |
| K40/11f30 | Fuse 30 | 7L |
| K40/11f49 | Fuse 49 | 2L |

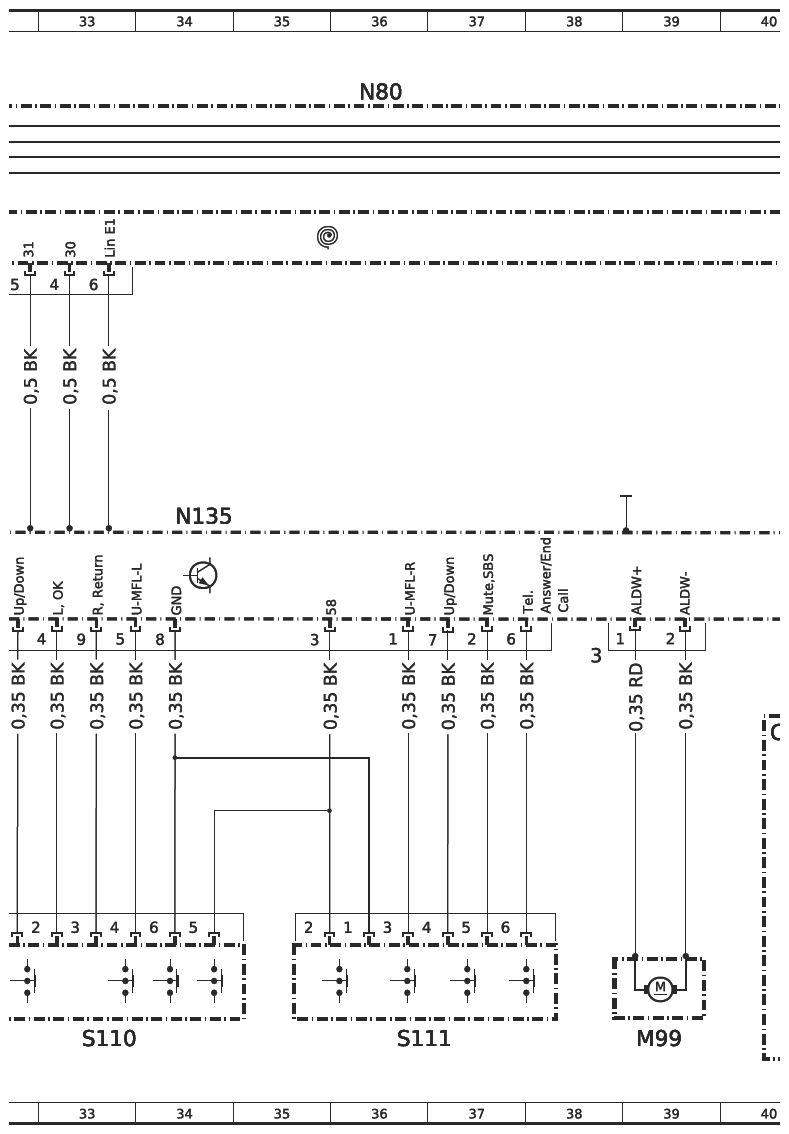

| M99 | Steering wheel vibration motor | 39L |
| N135 | Steering wheel electronics | 34F |
| N135 | Steering wheel electronics | 42F |

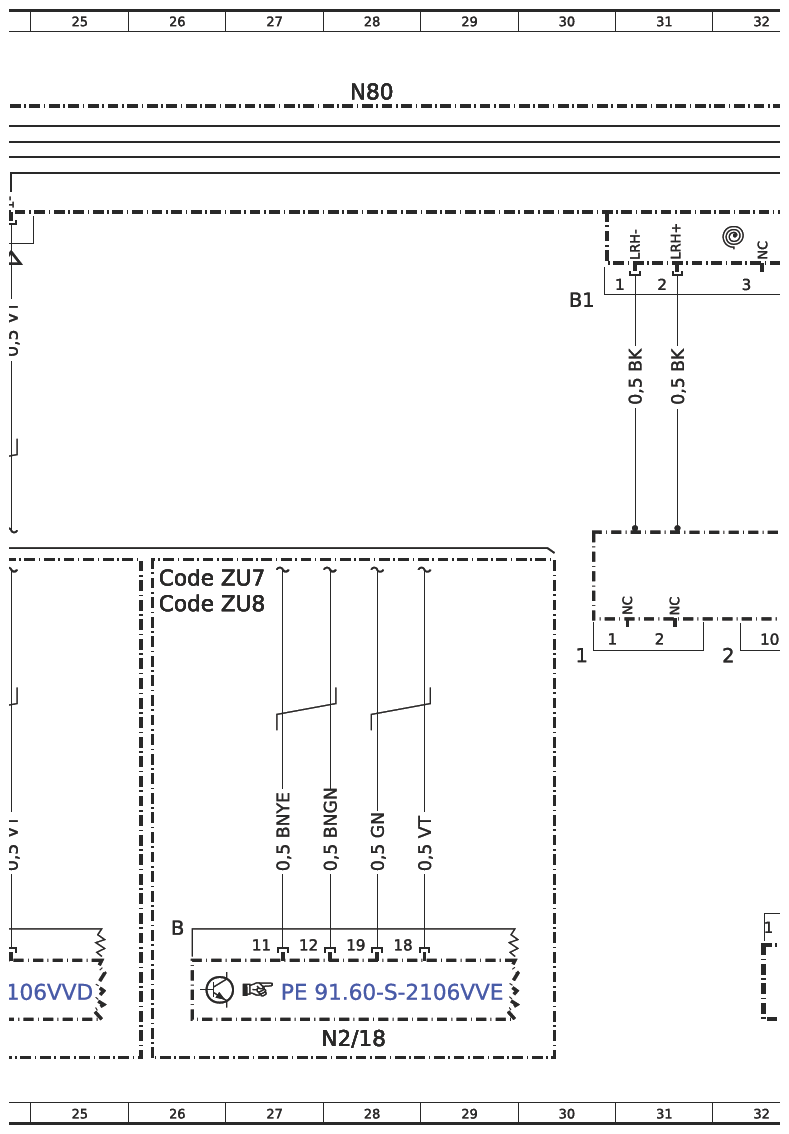

| N2/18 | Supplemental restraint system (SRS) control unit | 19L |
| N2/18 | Supplemental restraint system (SRS) control unit | 23L |
| N2/18 | Supplemental restraint system (SRS) control unit | 28L |
| N80 | Steering column tube module (MRM) control unit | 4A |
| N80 | Steering column tube module (MRM) control unit | 12A |
| N80 | Steering column tube module (MRM) control unit | 20A |
| N80 | Steering column tube module (MRM) control unit | 28A |
| N80 | Steering column tube module (MRM) control unit | 36A |
| N80 | Steering column tube module (MRM) control unit | 44A |
| N80 | Steering column tube module (MRM) control unit | 52A |

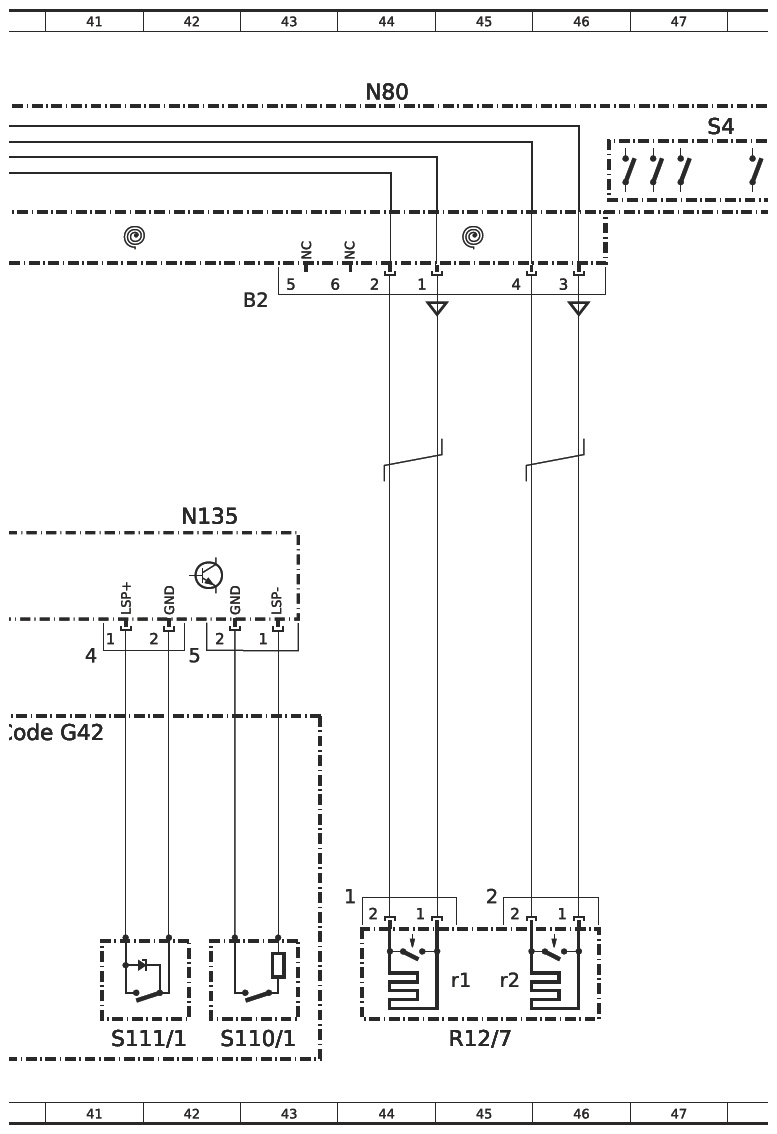

| R12/7 | Driver airbag squib | 45L |
| R12/7r1 | Driver airbag ignition squib 1 | 45K |
| R12/7r2 | Driver airbag ignition squib 2 | 45K |
| S110 | Left multifunction steering wheel button group | 33L |
| S110/1 | Steering wheel downshift button | 43L |
| S111 | Right multifunction steering wheel button group | 36L |
| S111/1 | Steering wheel upshift button | 41L |

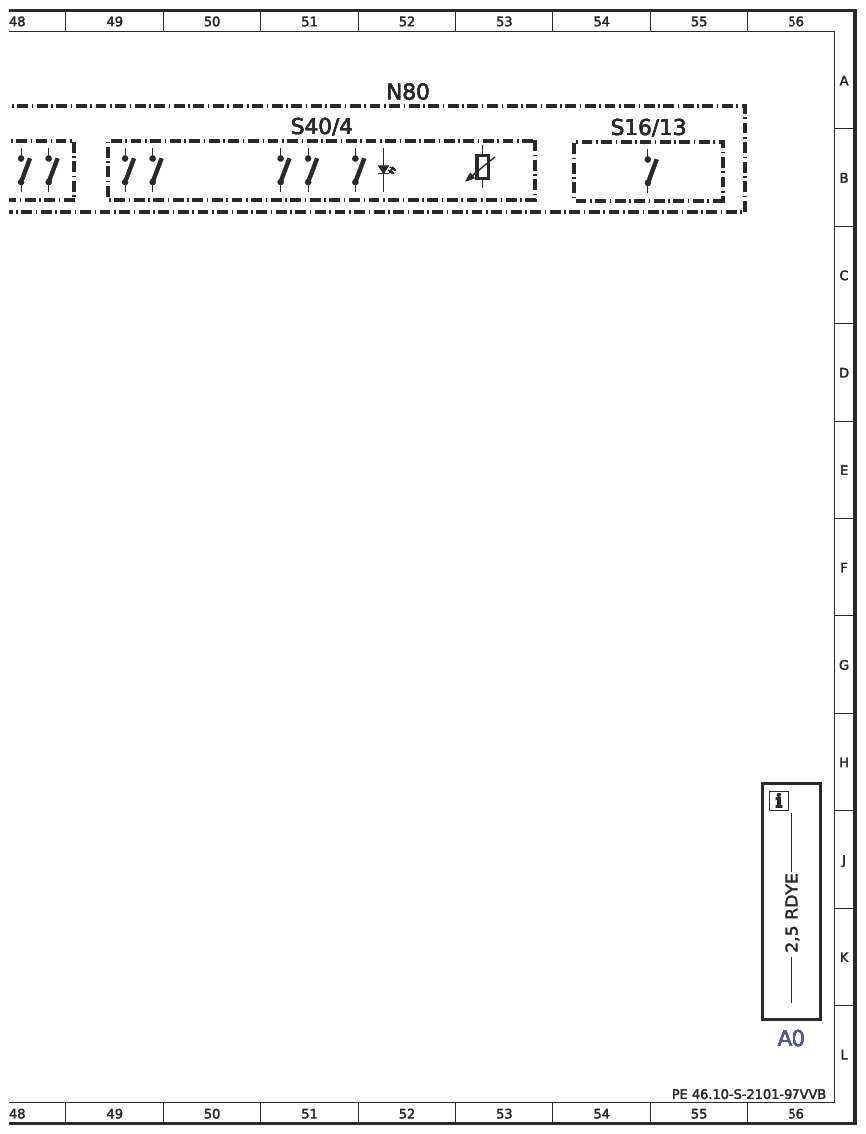

| S16/13 | DIRECT SELECT selector lever | 54B |
| S4 | Combination switch | 47B |
| S40/4 | Cruise control lever | 51B |

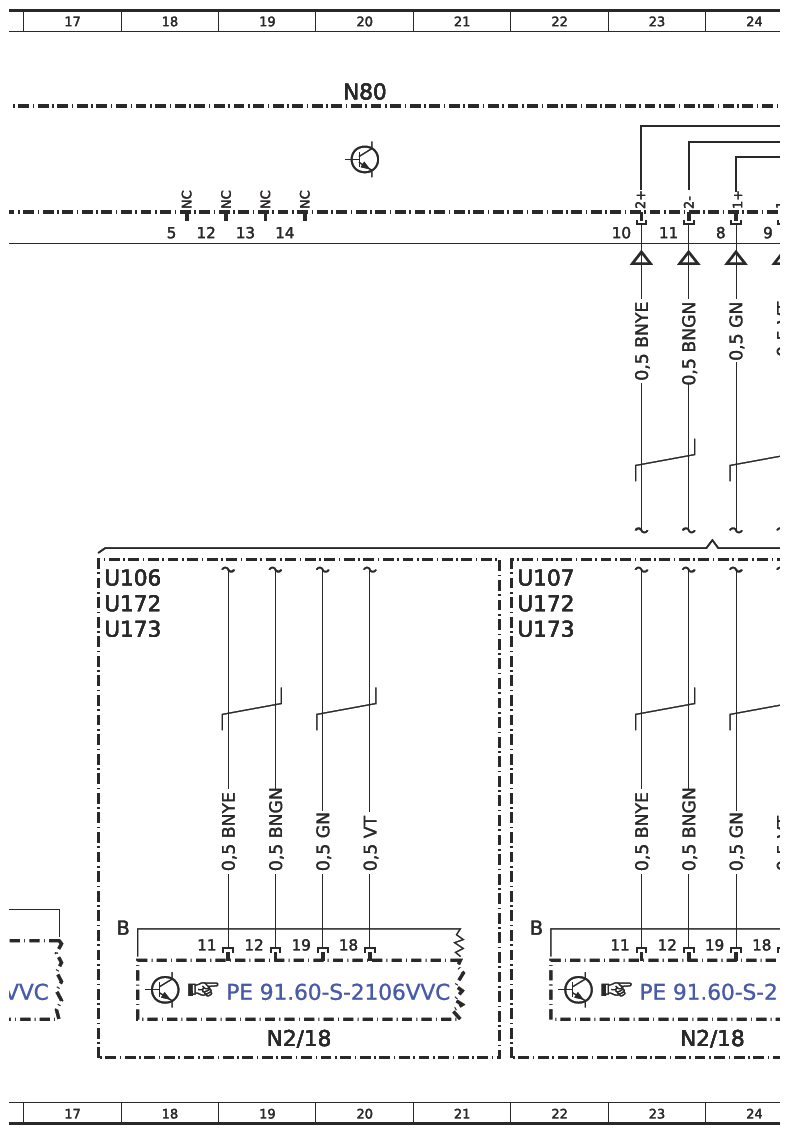

| U106 | Valid for HIGHLINE airbag | 17F |
| U107 | Valid for LOWLINE airbag | 22F |
| U172 | Valid without code ZU7 Canada version | 17F |
| U172 | Valid without code ZU7 Canada version | 22F |
| U173 | Valid without code ZU8 USA version | 17G |
| U173 | Valid without code ZU8 USA version | 22G |
| W1/6 | Cockpit ground point | 9E |
| W1/6 | Cockpit ground point | 12G |
| W1/6 | Cockpit ground point | 14G |
| X228 | Cockpit wiring harness/fuse and relay module electrical connector 1 | 2F |
| X228/2 | Cockpit wiring harness/fuse and relay module electrical connector 3 | 6F |

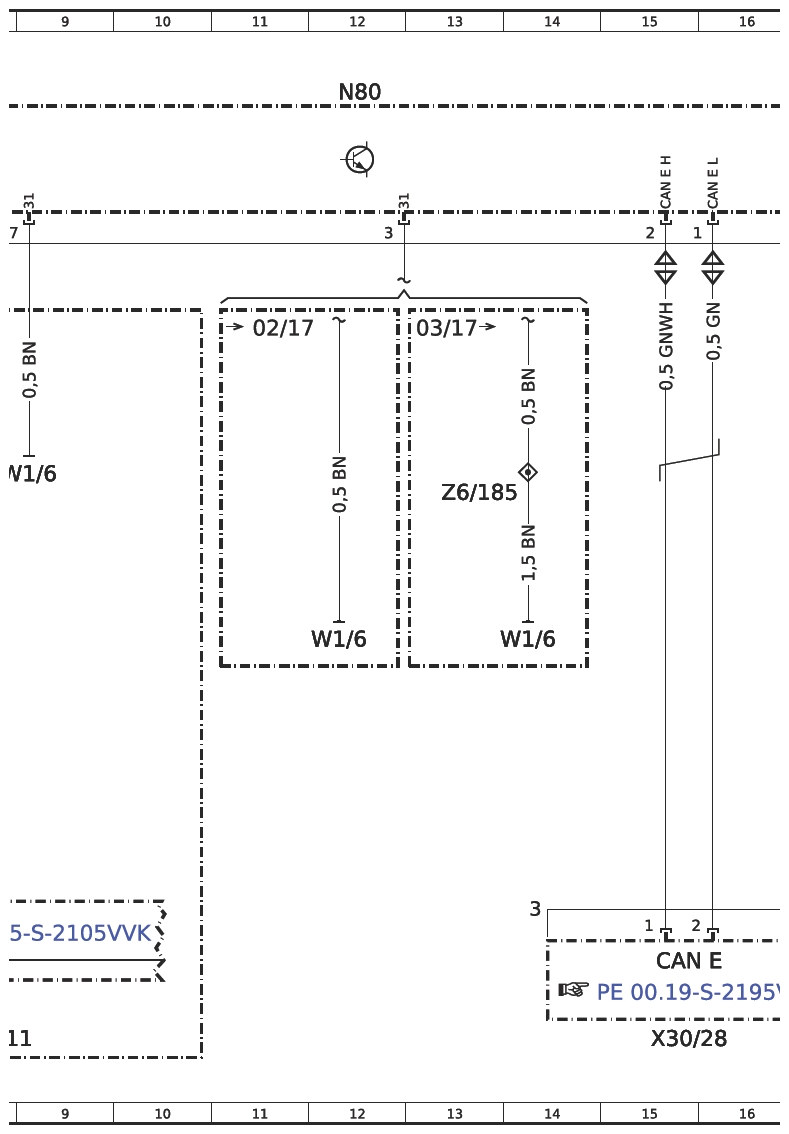

| X30/28 | Chassis CAN (CAN E) potential distributor electrical connector | 15L |
| Z6/185 | Cockpit ground connection connector sleeve 1 | 13E |
