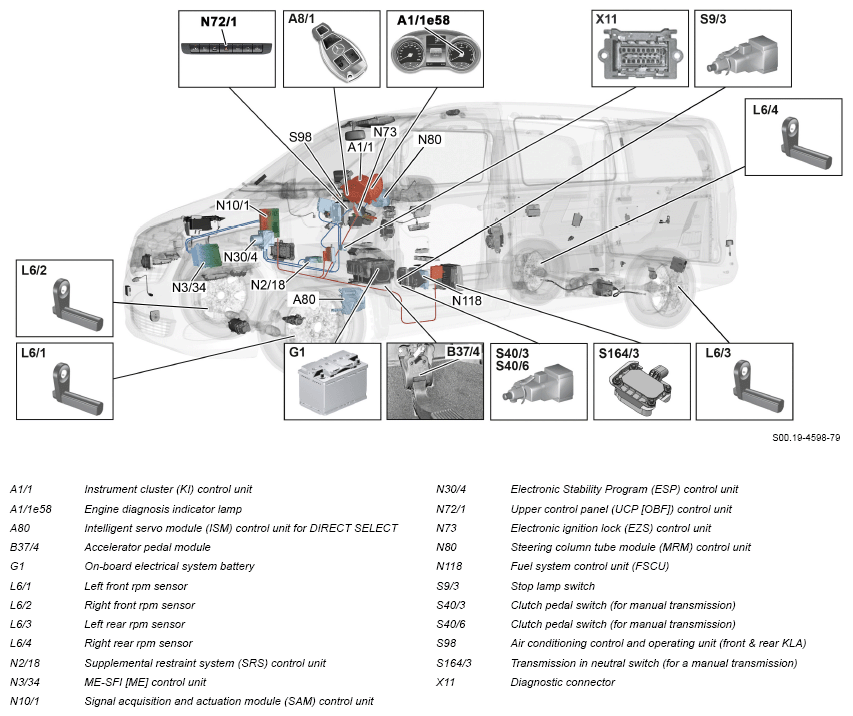

Overview Of System Components For Gasoline Injection And Ignition System With Direct Injection - GF07.70-S-9998TRC
Engine 274 in model 447, 448
except code XM0 (Facelift)
Shown on model 447

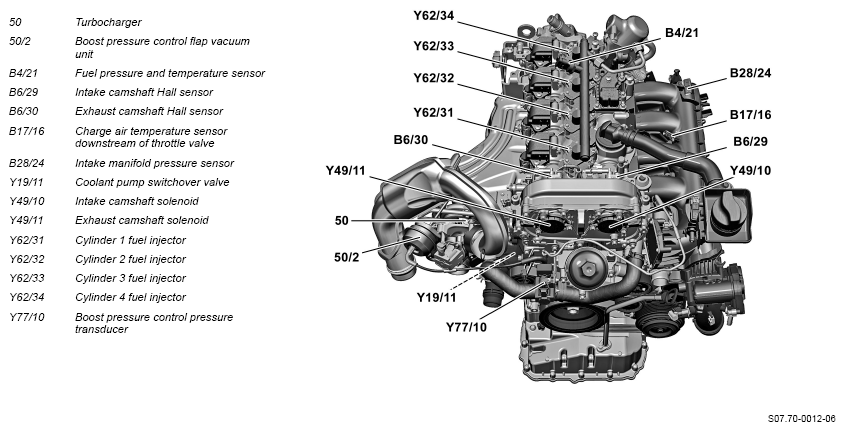

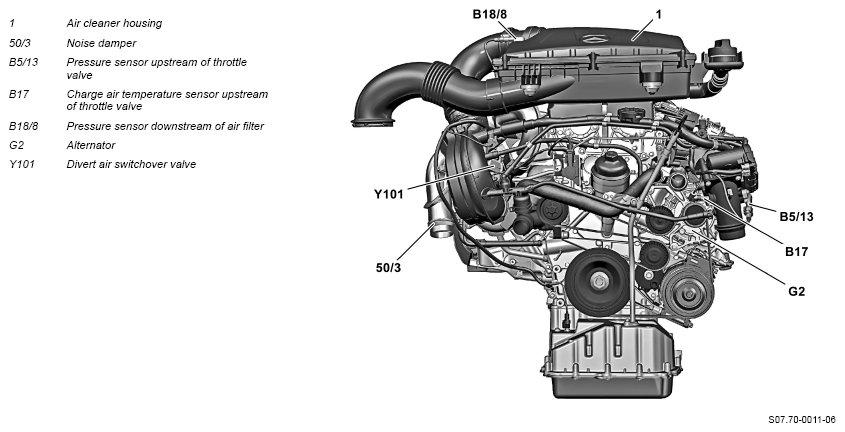

Engine front view
View of the engine from above

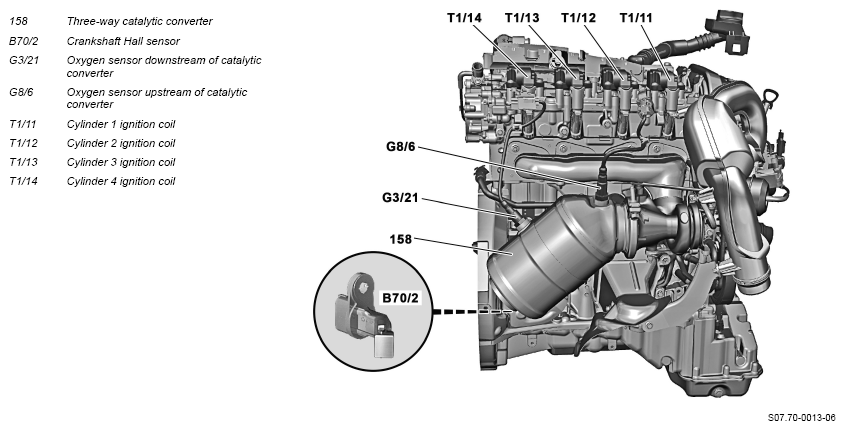

Engine right view

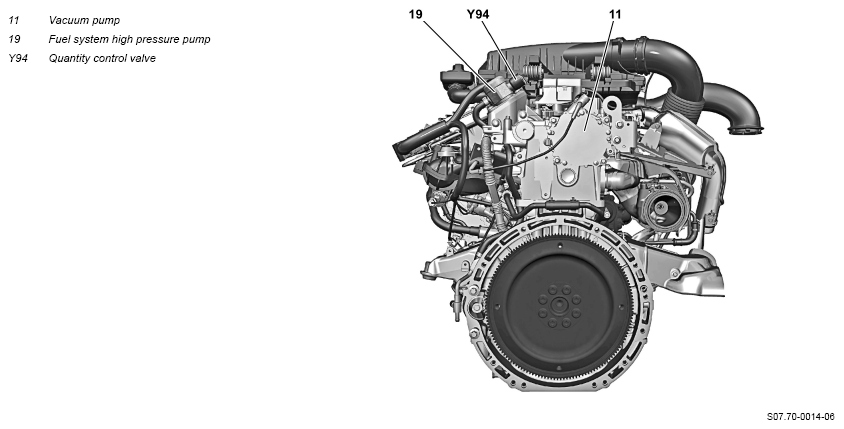

Engine rear view

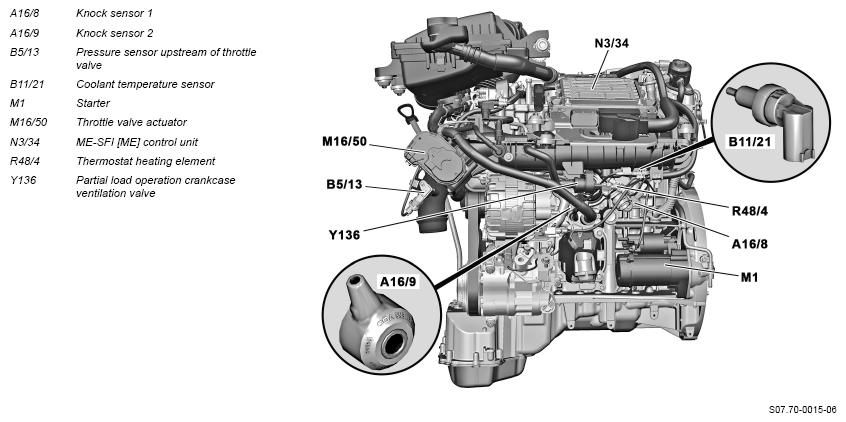

View of engine from the left

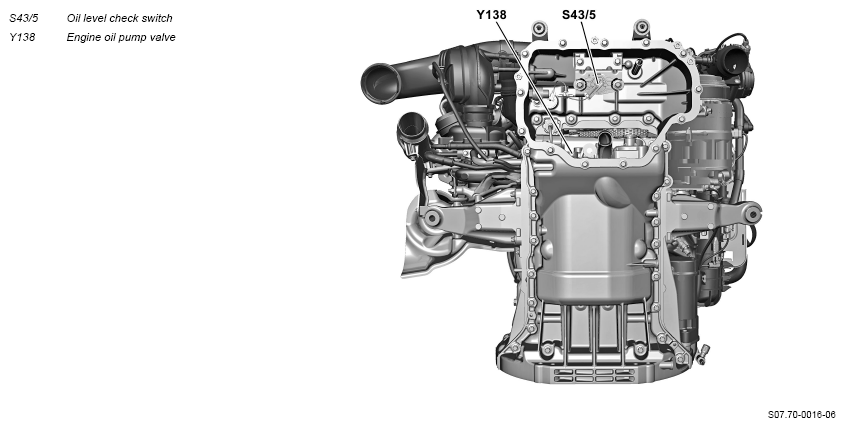

Bottom view of engine
View of the radiator from the rear

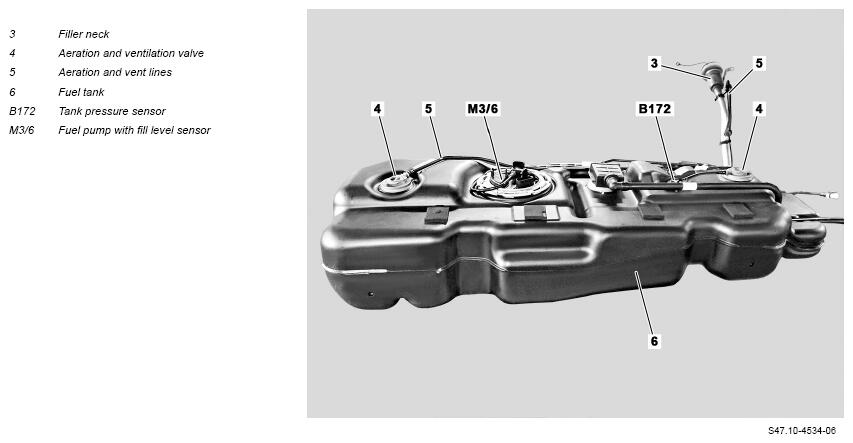

Fuel tank (6)

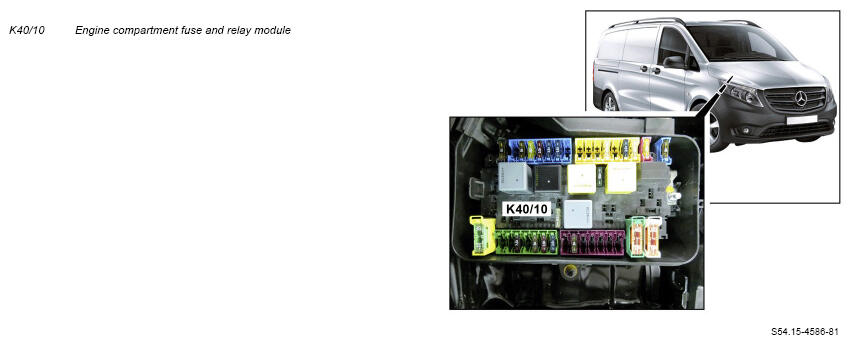

View of right engine compartment, model 447
View of wheel arch from rear right
| Instrument cluster (IC) control unit, component description | A1/1, A1/1e58 | GF54.30-S-6004TRA | |
| Intelligent servo module (ISM) control unit for DIRECT SELECT, component description | Transmission 722.9 A80 | GF27.19-S-4025TRA | |
| Supplemental restraint system control unit, component description | Engine 274 in model 447, 448 except code XM0 (Facelift) except code XM7 (MOPF II) |
GF91.60-S-4080TRA | |
| N2/18 | |||
| Component description for ME-SFI (ME) control unit | N3/34 | GF07.61-S-6000TRC | |
| SAM control unit, component description | N10/1 | GF54.21-S-4157TRA | |
| Electronic Stability Program (ESP(R)) control unit, component description | Engine 274 in model 447, 448 except code XM0 (Facelift) except code XM7 (MOPF II) |
GF42.45-S-3005TRA | |
| N30/4 | |||
| Upper control panel control unit, component description | Model 447.8, 448.8 N72/1 |
GF54.21-S-6040TRA | |
| Model 447.6/7, 448.7 N72/1 |
GF54.21-S-6040TRB | ||
| Component description for the electronic ignition lock control unit | Engine 274 in model 447 except code XM0 (Facelift) except code XM7 (MOPF II) Engine 274 in model 448 except code XM0 (Facelift) except code XM7 (MOPF II) |
GF80.57-S-6001TRA | |
| N73 | |||
| Steering column tube module control unit (MRM), component description | Model 447.6/7/8 with engine 274 except code XM0 (Facelift) except code XM7 (MOPF II) |
GF54.21-S-6052TRA | |
| N80 | |||
| Component description for fuel pump control unit | N118 | GF47.40-S-2001TRC | |
| Front climate control operating unit, component description | Model 447.6/7, 448.7 S98 |
GF83.40-S-2260TRB | |
| Table of contents for function description of gasoline injection and ignition system with direct injection | GF07.70-S-0998TRC |
