Electrical Function Schematic For Automatic Engine Start - PE08.30-P-2052-97NAH

ENGINE 276.821 in MODEL 166

Code: Designation: Position:
1 Wheel speed, signal 9F
1 Wheel speed, signal 15D
10 Electric machine, status 16F
10 Electric machine, status 10F
11 High-voltage battery voltage, signal 15J
11 High-voltage battery voltage, signal 10G
12 High-voltage battery temperature, signal 16J
12 High-voltage battery temperature, signal 10G
13 Discharge voltage and discharge current, request 18G
13 Discharge voltage and discharge current, request 12H
14 Electric machine specified torque, request 17G
14 Electric machine specified torque, request 11H
15 Discharge current, energy flow 19H
16 Discharge current for motor operation, energy flow 22F
17 Wet clutch, status 5G
18 Wet clutch, request 3G
19 Accelerator pedal sensor, signal 6J
2 Gear range, status 5G
20 Electric auxiliary oil pump, status 6G
21 Engine hood anti-theft alarm system switch, status 10G
22 Door rotary tumbler switch, status 10F
22 Door rotary tumbler switch, status 16B
22 Door rotary tumbler switch, status 25D
23 Crash, signal 10G
23 Crash, signal 9J
23 Crash, signal 16B
23 Crash, signal 25E
24 Seat belt buckle restraint system switch, status 10G
24 Seat belt buckle restraint system switch, status 26E
24 Seat belt buckle restraint system switch, status 17B
25 Electric machine motor torque, signal 10G
25 Electric machine motor torque, signal 16F
3 Engine stop prohibited, request 9F
3 Engine stop prohibited, request 15B
3 Engine stop prohibited, request 16D
3 Engine stop prohibited, request 25C
4 Engine start, request 9G
4 Engine start, request 16B
4 Engine start, request 16D
4 Engine start, request 26C
5 Air conditioning, status 9G
5 Air conditioning, status 16B
5 Air conditioning, status 25B
6 Transmission oil temperature, signal 5G
7 Electric machine rpm, signal 21F
7 Electric machine rpm, signal 9G
7 Electric machine rpm, signal 15F
8 Electric machine temperature, signal 21G
9 Electric machine rotor position, signal 21F
A100 High-voltage battery module 26H
A100g1 High-voltage battery 27K
A79/1 Electric machine 23F
A79/1b1 Electric machine temperature sensor 23H
B37 Accelerator pedal sensor 4J
CAN B Interior CAN 27B
CAN B Interior CAN 27B
CAN B Interior CAN 27D
CAN C Drive train CAN 5H
CAN C1 Engine CAN 10H
CAN E1 Chassis CAN 1 16D
CAN E1 Chassis CAN 1 18C
CAN E1 Chassis CAN 1 26E
CAN L Hybrid CAN 16G
CAN L Hybrid CAN 16J
L20 Electric machine rotor position sensor 23E
N10 SAM control unit 34B
N127 Drivetrain control unit 13G
N129/1 Power electronics control unit 19F
N2/10 Supplemental restraint system control unit 29D
N22/7 Automatic air conditioning control and operating unit 37A
N3/10 ME-SFI [ME] control unit 8H
N30/4 Electronic Stability Program control unit 18D
N69/1 Left front door control unit 32C
N73 Electronic ignition switch control unit 23B
N82/2 Battery management system control unit 24K
Y3/8n4 Fully integrated transmission control control unit 2G

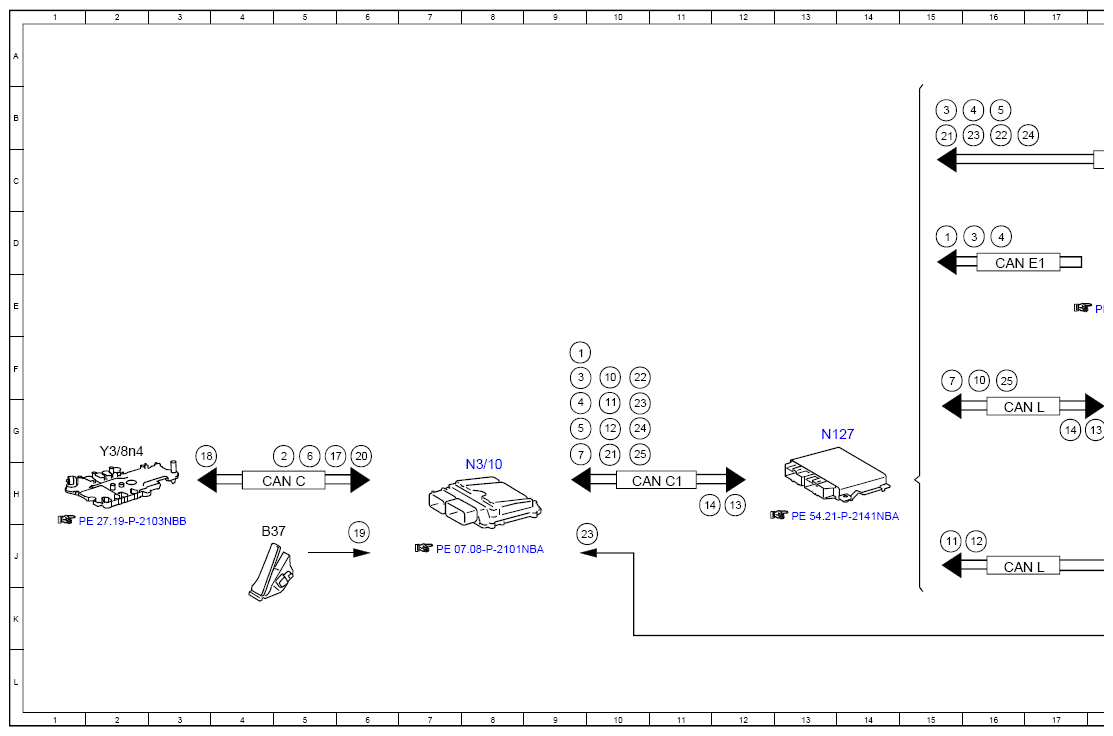

G14134111Courtesy of MERCEDES-BENZ USA

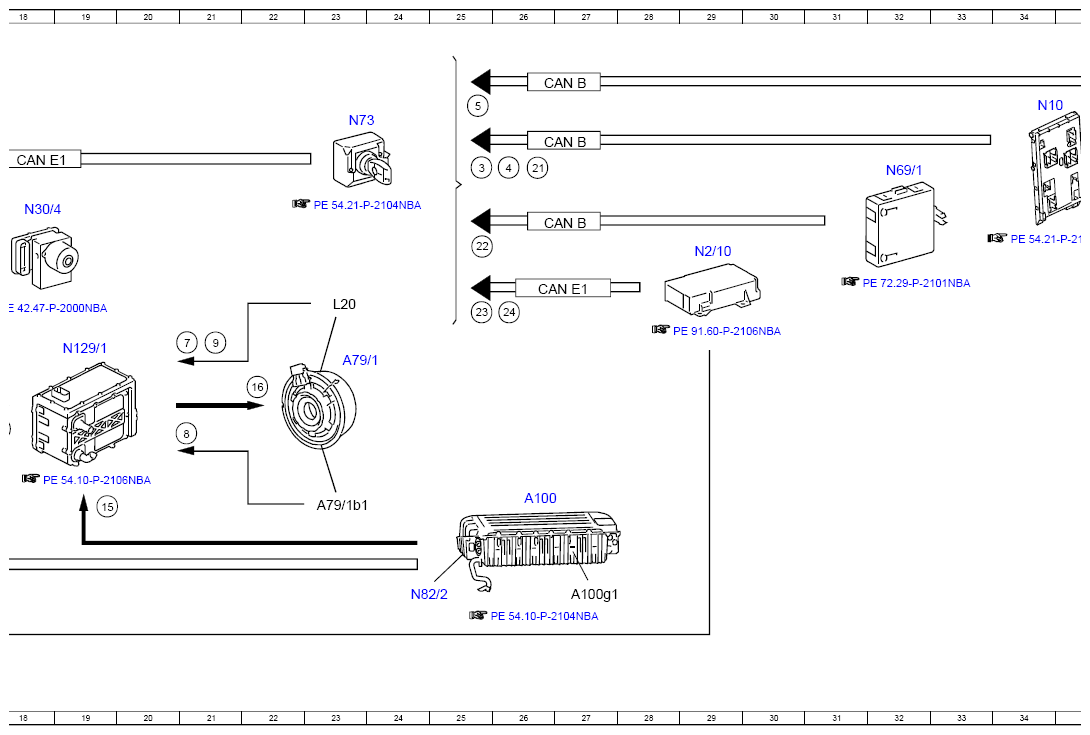

G14134112Courtesy of MERCEDES-BENZ USA
G14134113Courtesy of MERCEDES-BENZ USA
