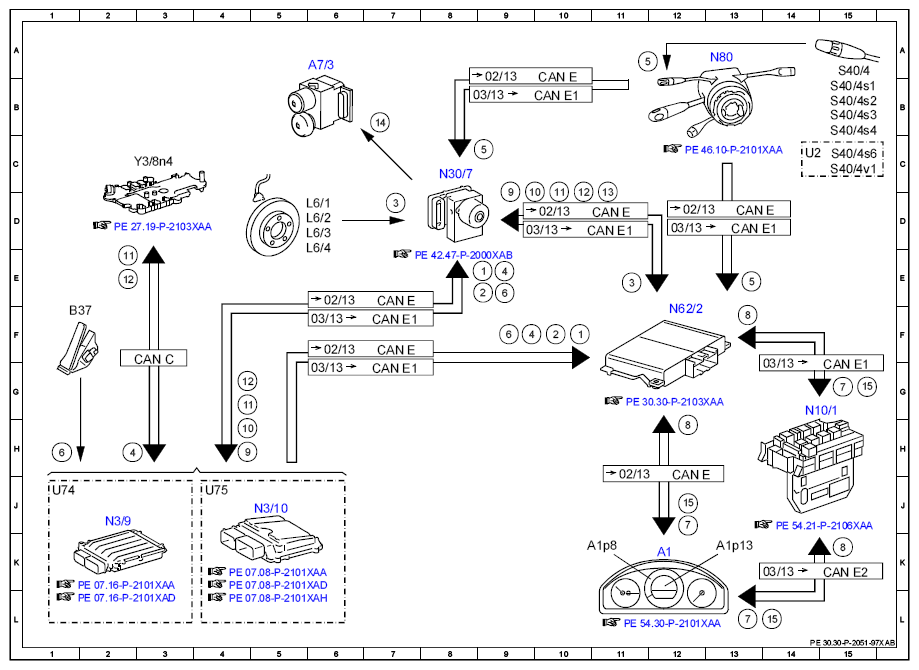

| 1 |
Engine running, signal |
10F |
| 1 |
Engine running, signal |
9E |
| 10 |
Engine torque, increase request |
4H |
| 10 |
Engine torque, increase request |
9D |
| 11 |
Shift stage, request |
2E |
| 11 |
Shift stage, request |
4G |
| 11 |
Shift stage, request |
10D |
| 12 |
Stage limitation, request |
2E |
| 12 |
Stage limitation, request |
4G |
| 12 |
Stage limitation, request |
10D |
| 13 |
Service brake braking torque, request |
11D |
| 14 |
Service brake braking torque, actuation |
7B |
| 15 |
Instrument cluster message, request |
12J |
| 15 |
Instrument cluster message, request |
14L |
| 15 |
Instrument cluster message, request |
15G |
| 2 |
Drivetrain operational, signal |
10F |
| 2 |
Drivetrain operational, signal |
9E |
| 3 |
Wheel speed, signal |
7D |
| 3 |
Wheel speed, signal |
11E |
| 4 |
Gear range, status |
9F |
| 4 |
Gear range, status |
2H |
| 4 |
Gear range, status |
9E |
| 5 |
CRUISE CONTROL lever, signal |
13E |
| 5 |
CRUISE CONTROL lever, signal |
11A |
| 5 |
CRUISE CONTROL lever, signal |
9C |
| 6 |
Accelerator pedal sensor, signal |
1H |
| 6 |
Accelerator pedal sensor, signal |
9F |
| 6 |
Accelerator pedal sensor, signal |
9E |
| 7 |
Speed setting, status |
12J |
| 7 |
Speed setting, status |
13L |
| 7 |
Speed setting, status |
15G |
| 8 |
Permanent limiter, status |
12H |
| 8 |
Permanent limiter, status |
13F |
| 8 |
Permanent limiter, status |
15K |
| 9 |
Engine torque, reduce request |
4H |
| 9 |
Engine torque, reduce request |
9D |
| A1 |
Instrument cluster |
12K |
| A1p13 |
Multifunction display |
13K |
| A1p8 |
Speedometer |
10K |
| A7/3 |
Traction system hydraulic unit |
6A |
| B37 |
Accelerator pedal sensor |
1F |
| CAN C |
Drive train CAN |
3G |
| CAN E |
Chassis CAN |
13D |
| CAN E |
Chassis CAN |
7E |
| CAN E |
Chassis CAN |
7F |
| CAN E |
Chassis CAN |
11D |
| CAN E |
Chassis CAN |
12J |
| CAN E |
Chassis CAN |
10B |
| CAN E1 |
Chassis CAN 1 |
13D |
| CAN E1 |
Chassis CAN 1 |
7F |
| CAN E1 |
Chassis CAN 1 |
7G |
| CAN E1 |
Chassis CAN 1 |
11D |
| CAN E1 |
Chassis CAN 1 |
15G |
| CAN E1 |
Chassis CAN 1 |
10B |
| CAN E2 |
Chassis CAN 2 |
15K |
| L6/1 |
Left front axle RPM sensor |
5D |
| L6/2 |
Right front axle RPM sensor |
5D |
| L6/3 |
Left rear axle RPM sensor |
5D |
| L6/4 |
Right rear axle RPM sensor |
5E |
| N10/1 |
Front SAM control unit with fuse and relay module |
14G |
| N3/10 |
ME-SFI [ME] control unit |
5J |
| N3/9 |
CDI control unit |
2J |
| N30/7 |
Premium Electronic Stability Program control unit |
8C |
| N62/2 |
Video and radar sensor system control unit |
12F |
| N80 |
Steering column module control unit |
13A |
| S40/4 |
Cruise control lever |
15A |
| S40/4s1 |
Resume from memory switch |
15B |
| S40/4s2 |
Decelerate and set switch |
15B |
| S40/4s3 |
Accelerate and set switch |
15B |
| S40/4s4 |
OFF switch |
15B |
| S40/4s6 |
SPEEDTRONIC switch |
15C |
| S40/4v1 |
SPEEDTRONIC light emitting diode |
15C |
| U2 |
Valid for all except USA |
14C |
| U74 |
Valid for diesel engines |
1J |
| U75 |
Valid for gasoline engines |
4J |
| Y3/8n4 |
Fully integrated transmission control unit |
3C |
