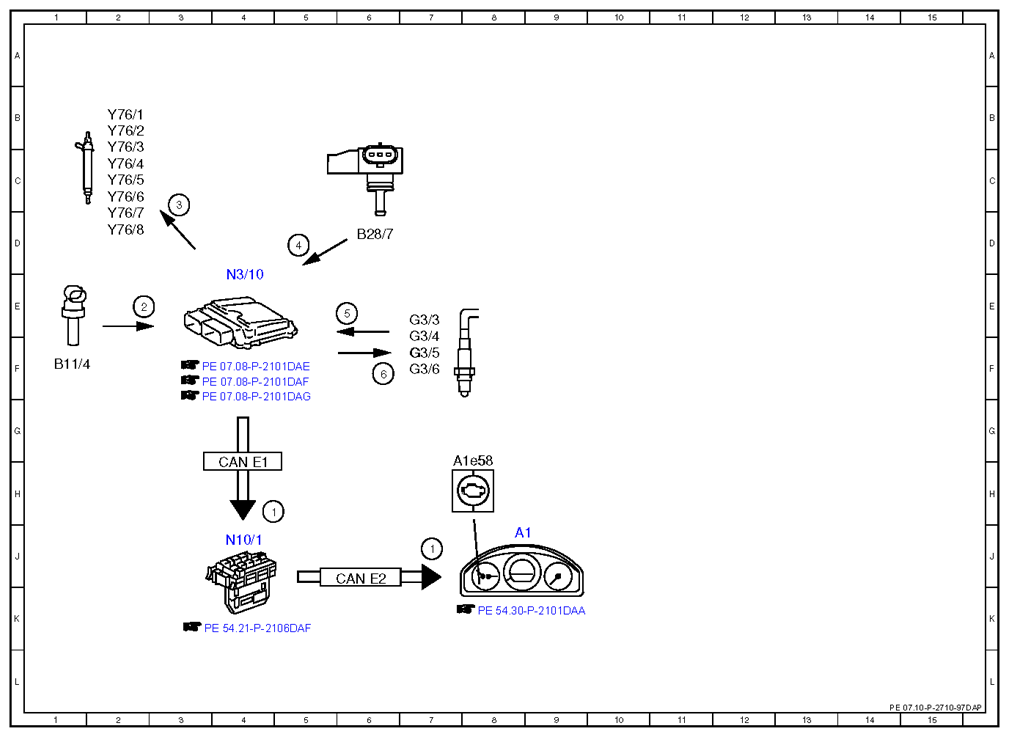

Electrical function schematic for lambda control - PE07.10-P-2710-97DAP
ENGINE 157.9, 278.9 in MODEL 212 as of model year 2014
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Engine diagnosis indicator lamp, actuation | 4H |
| 1 | Engine diagnosis indicator lamp, actuation | 7J |
| 2 | Coolant temperature sensor, signal | 2E |
| 3 | Fuel injectors, actuation | 3C |
| 4 | Engine load, signal | 5D |
| 5 | Oxygen sensor, signal | 6E |
| 6 | Oxygen sensor heater, actuation | 6F |
| A1 | Instrument cluster | 8J |
| A1e58 | Engine diagnosis indicator lamp | 8H |
| B11/4 | Coolant temperature sensor | 1F |
| B28/7 | Pressure sensor downstream of throttle valve | 6D |
| CAN E1 | Chassis CAN 1 | 4H |
| CAN E2 | Chassis CAN 2 | 6J |
| G3/3 | Left oxygen sensor upstream of catalytic converter | 7E |
| G3/4 | Right oxygen sensor upstream of catalytic converter | 7F |
| G3/5 | Left oxygen sensor downstream of catalytic converter | 7F |
| G3/6 | Right oxygen sensor downstream of catalytic converter | 7F |
| N10/1 | Front SAM control unit with fuse and relay module | 4J |
| N3/10 | ME-SFI [ME] control unit | 4E |
| Y76/1 | Cylinder 1 fuel injector | 2B |
| Y76/2 | Cylinder 2 fuel injector | 2B |
| Y76/3 | Cylinder 3 fuel injector | 2C |
| Y76/4 | Cylinder 4 fuel injector | 2C |
| Y76/5 | Cylinder 5 fuel injector | 2C |
| Y76/6 | Cylinder 6 fuel injector | 2C |
| Y76/7 | Cylinder 7 fuel injector | 2D |
| Y76/8 | Cylinder 8 fuel injector | 2D |
