Remove/install light module - AR54.25-P-3260I
MODEL 220
| Remove, Install | |||
| 1 | Connect quiescent current retention device | AR54.10-P-1030-01I | |
| 2 | Disconnect ground cable of battery | AR54.10-P-0003I | |
| 3 | Pull out release lever for parking brake | ||

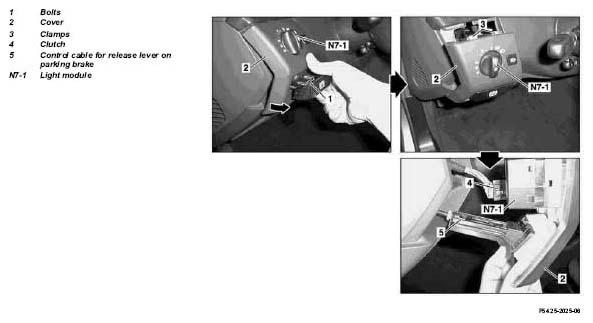

| 4 | Unscrew bolts (1) | ||
| 5 | Remove cover (2) with light module (N7-1) from instrument panel | ||
| 6 | Release connector (4) and disconnect | ||
| 7 | Unhook control cable (5) from release lever on parking brake. | ||
| 8 | Install in the reverse order | ||
| 9 | Perform function check |
