Electrical System Tests Component Locations (Section 21)
ELECTRICAL SYSTEM TESTS COMPONENT LOCATIONS (SECTION 21)
| Component | See | |
|---|---|---|

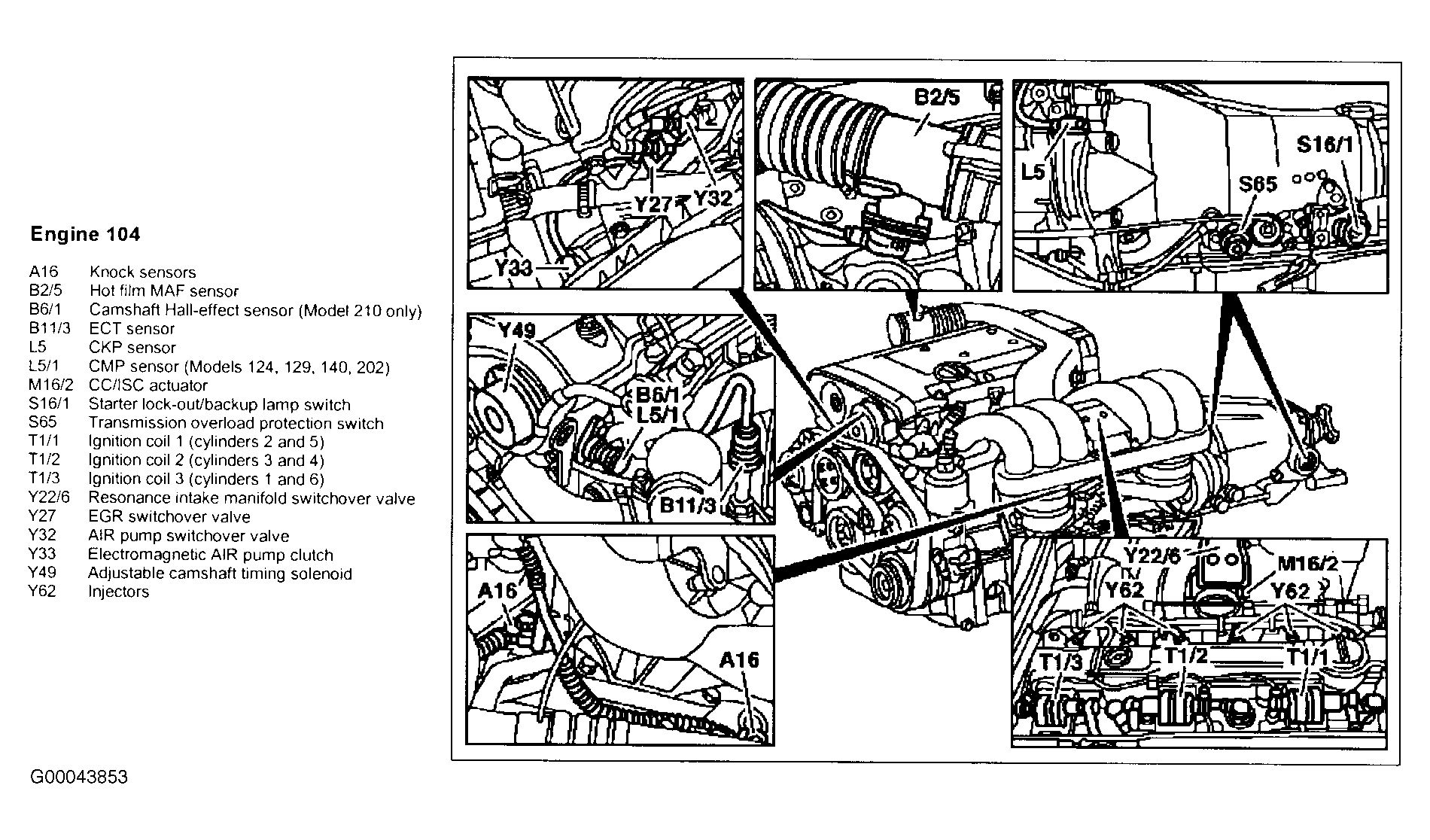

| Adjustable Camshaft Timing Solenoid (Y49) - Engine 104 | Fig 1 | |
| Air Pump Switchover Valve (Y32) - Engine 104 | Fig 1 | |

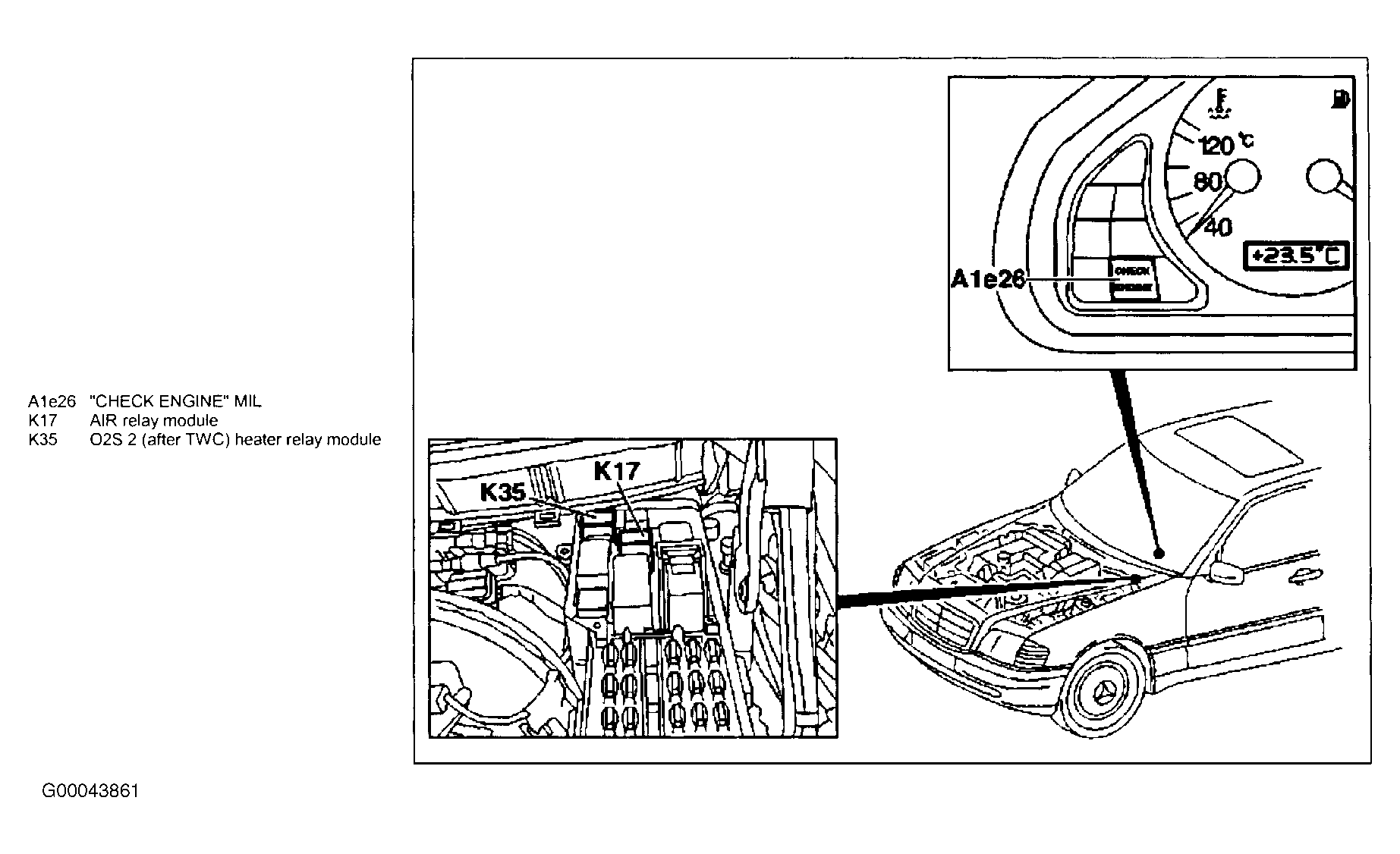

| AIR Relay Module (K17) - Model 202 | Fig 9 | |
| Base Module (N16/1) | ||
| Model 129 | Fig 4 | |
| Model 140 | Fig 6 | |
| Camshaft Hall-Effect Sensor (B6/1) - Engine 104 - Model 210 | Fig 1 | |
| CC/ISC Actuator (M16/2) - Engine 104 | Fig 1 | |
| CC/ISC Control Module (N4/3) - Model 129 | Fig 4 | |
| Check Engine MIL (A1e26) | ||

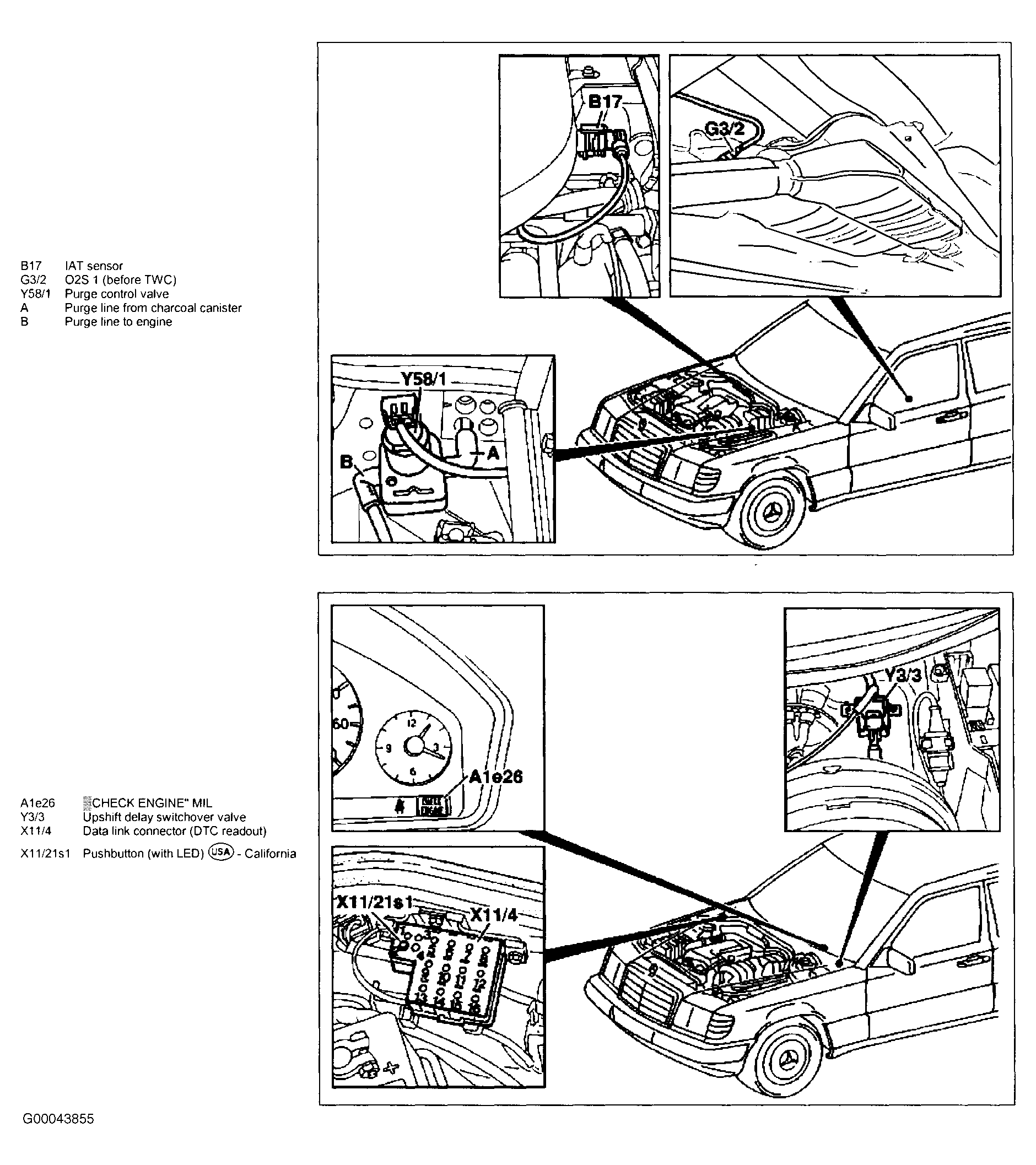

| Model 124 | Fig 3 | |
| Model 129 | Fig 5 | |

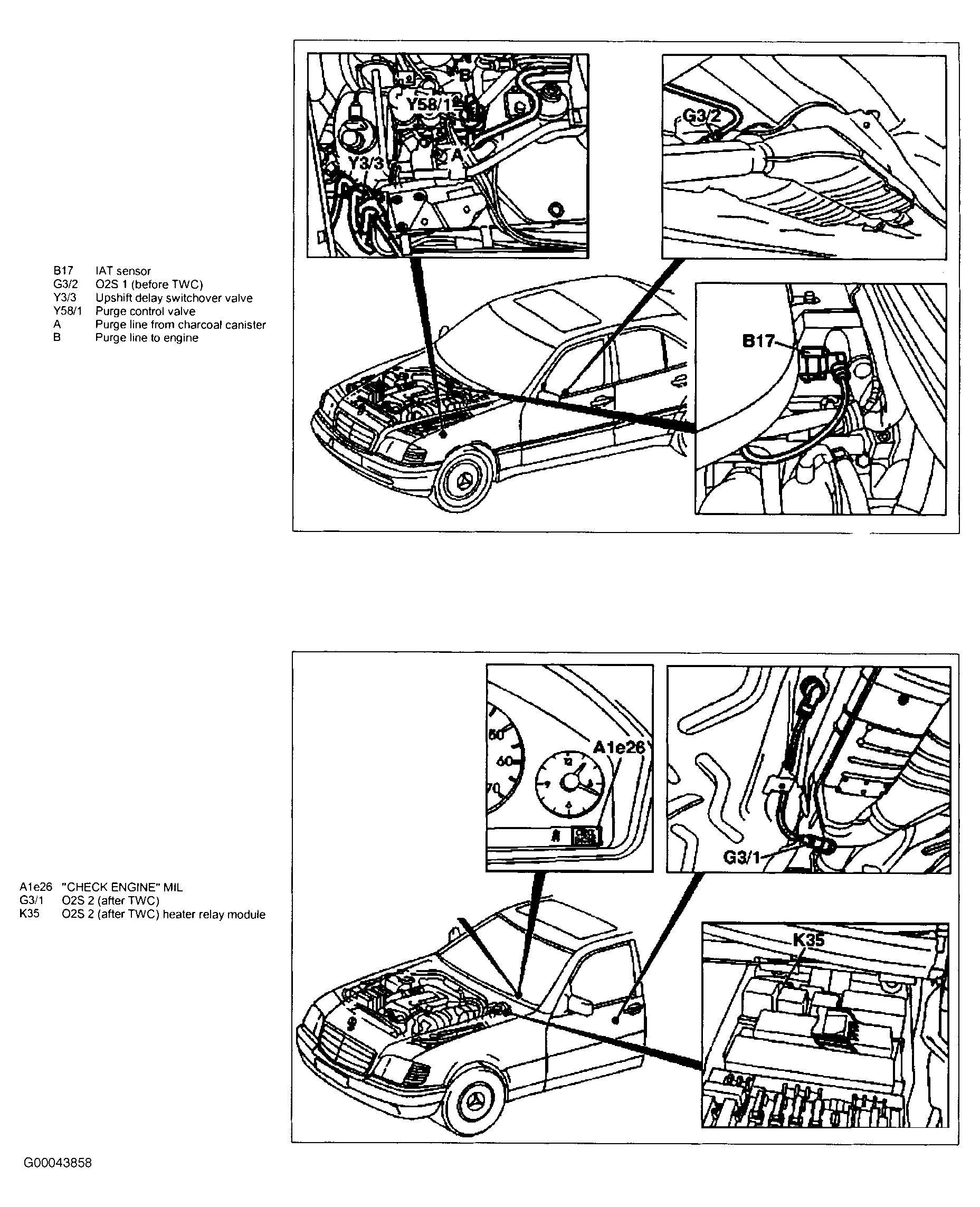

| Model 140 | Fig 7 | |
| Model 202 | Fig 9 | |
| CKP Sensor (L5) - Engine 104 | Fig 1 | |
| CMP Sensor (L5/1) - Engine 104 | Fig 1 | |
| Data Link Connector - DTC Readout (X11/4) | ||
| Model 124 | Fig 2 & Fig 3 | |
| Model 129 | Fig 4 | |
| Model 140 | Fig 6 | |
| Model 202 | Fig 8 | |
| Model 210 | Fig 10 | |
| Diagnostic Module (OBD I) California (N59) - Model 124 | Fig 2 | |
| Diagnostic Module - OBD II (N59/1) | ||
| Model 129 | Fig 4 | |
| Model 140 | Fig 6 | |
| Model 202 | Fig 8 | |
| DM Pressure Sensor HFM-SFI (B5/2) | ||
| Model 129 | Fig 5 | |
| Model 202 | Fig 8 | |

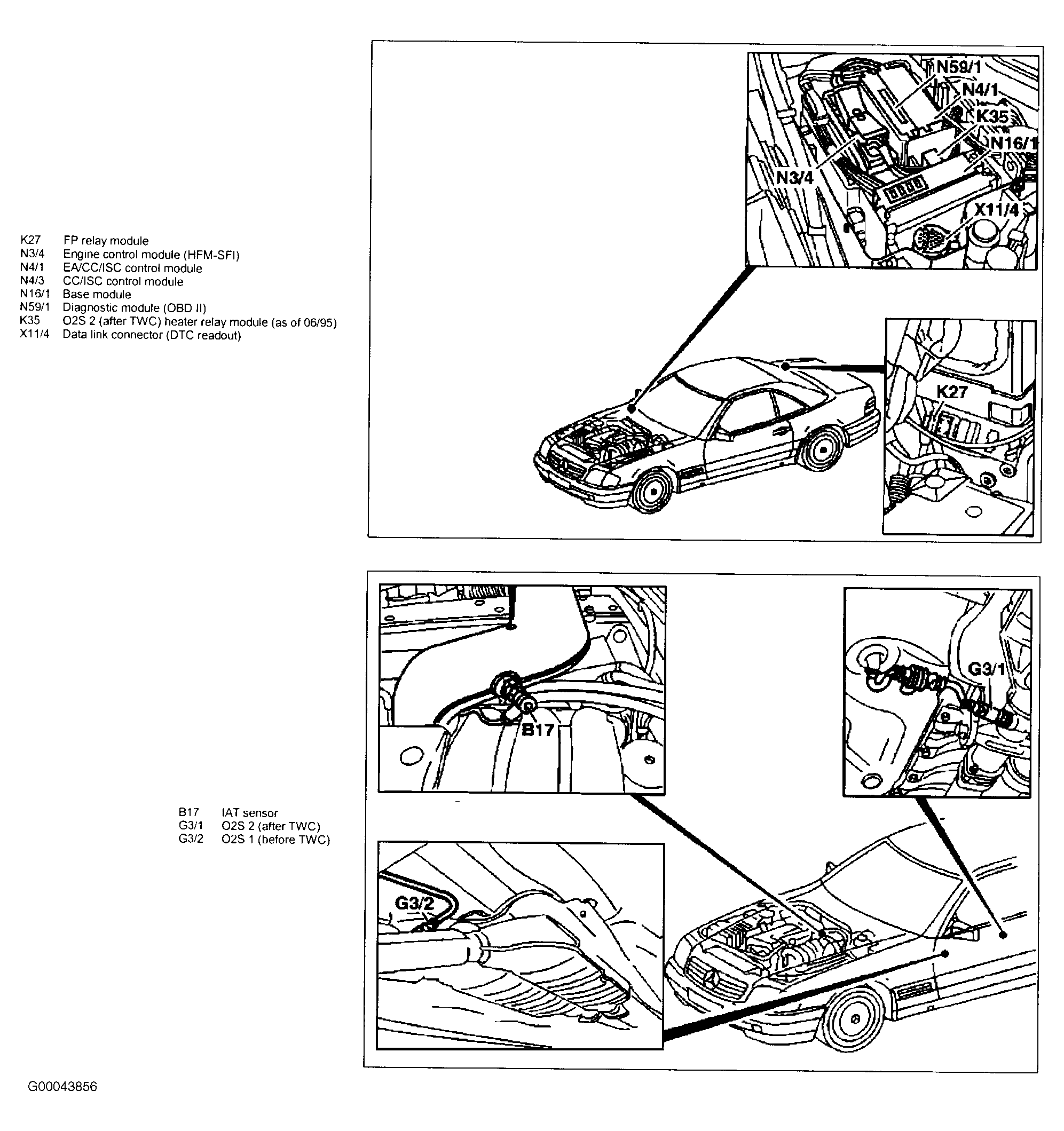

| EA/CC/ISC Control Module (N4/1) - Model 129 | Fig 4 | |
| ECT Sensor (B11/3) - Engine 104 | Fig 1 | |
| EGR Switchover Valve (Y27) - Engine 104 | Fig 1 | |
| Electromagnetic AIR Pump Clutch (Y33) - Engine 104 | Fig 1 | |

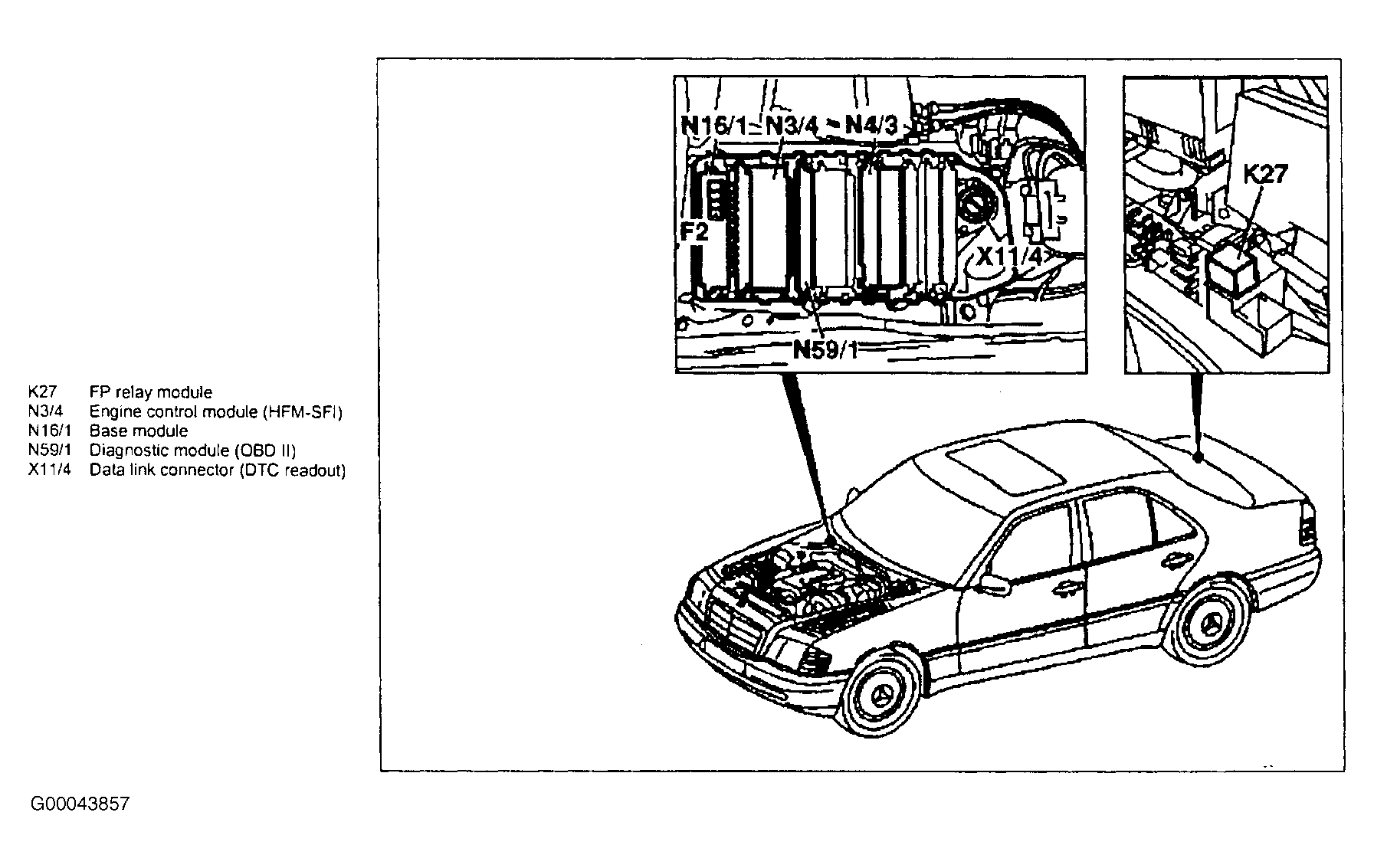

| Engine Control Module - HFM-SFI (N3/4) | ||
| Model 124 | Fig 2 | |
| Model 129 | Fig 4 | |
| Model 140 | Fig 6 | |
| Model 202 | Fig 8 | |
| Model 210 | Fig 10 | |
| FP Relay Module (K27) | ||
| Model 124 | Fig 2 | |
| Model 129 | Fig 4 | |
| Model 140 | Fig 6 | |
| Model 202 | Fig 8 | |
| Hot Film MAF Sensor (B2/5) - Engine 104 | Fig 1 | |
| IAT Sensor (B17) | ||
| Model 124 | Fig 3 | |
| Model 129 | Fig 4 | |
| Model 140 | Fig 7 | |
| Model 202 | Fig 8 | |
| Model 210 | Fig 10 | |
| Ignition Coil 1 - Cylinders 2 & 5 (T1/1) - Engine 104 | Fig 1 | |
| Ignition Coil 2 - Cylinders 3 & 4 (T1/2) - Engine 104 | Fig 1 | |
| Ignition Coil 3 - Cylinders 1 & 6 (T1/3) - Engine 104 | Fig 1 | |
| Injectors (Y62) - Engine 104 | Fig 1 | |
| Knock Sensors (A16) - Engine 104 | Fig 1 | |
| O2S 1 - Before TWC (G3/2) | ||
| Model 124 | Fig 3 | |
| Model 140 | Fig 7 | |
| O2S (After TWC) Heater Relay Module (K35) | ||

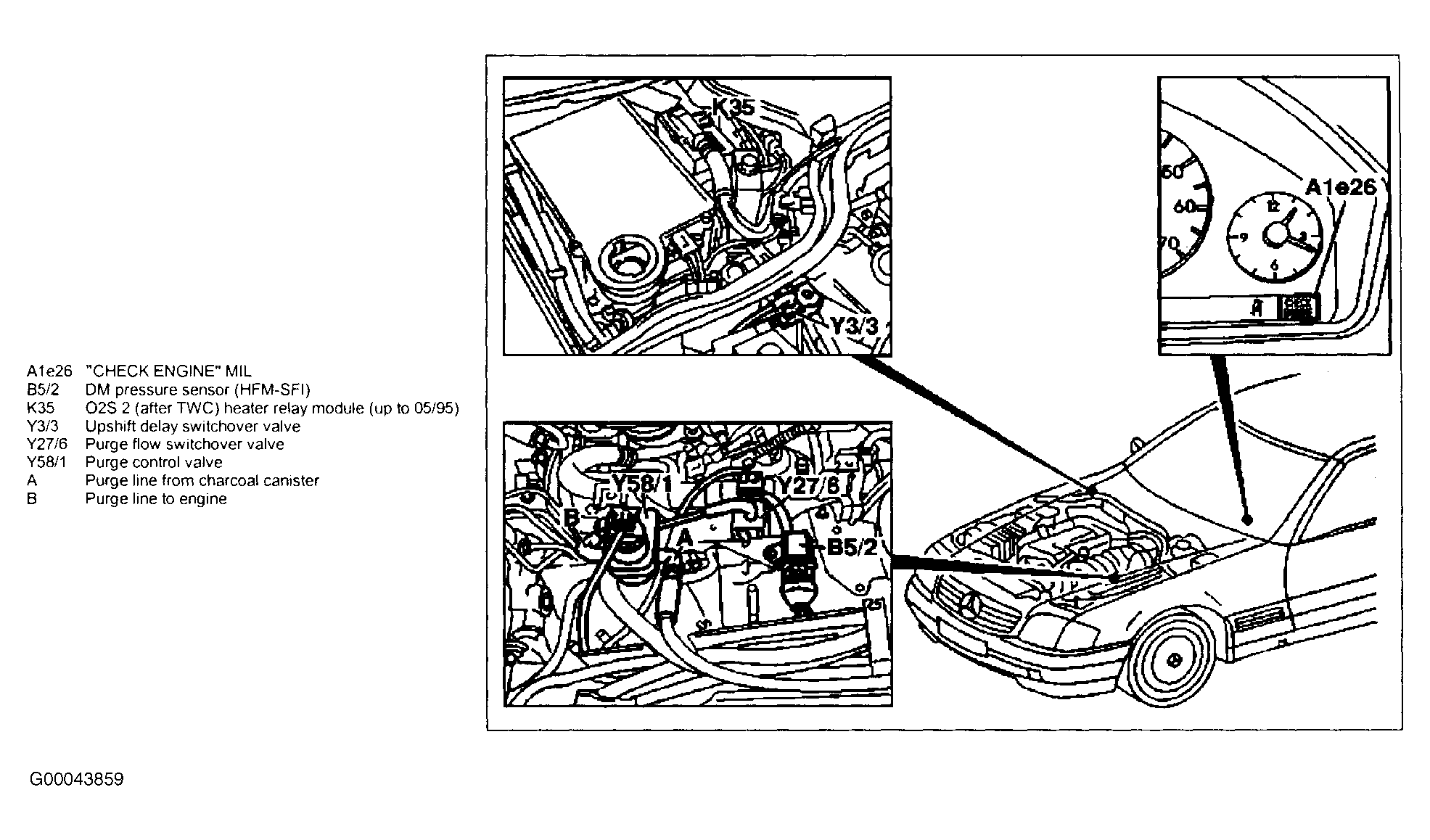

| Model 129 (Up To 05/95) | Fig 5 | |
| Model 129 (As Of 06/95) | Fig 4 | |
| Model 140 | Fig 7 | |
| Model 202 | Fig 9 | |
| O2S - After TWC (G3/1) | ||
| Model 129 | Fig 4 | |
| Model 140 | Fig 7 | |
| Model 202 | Fig 8 | |
| O2S - Before TWC (G3/2) | ||
| Model 129 | Fig 4 | |
| Model 140 | Fig 7 | |
| Model 202 | Fig 8 | |
| Model 210 | Fig 10 | |

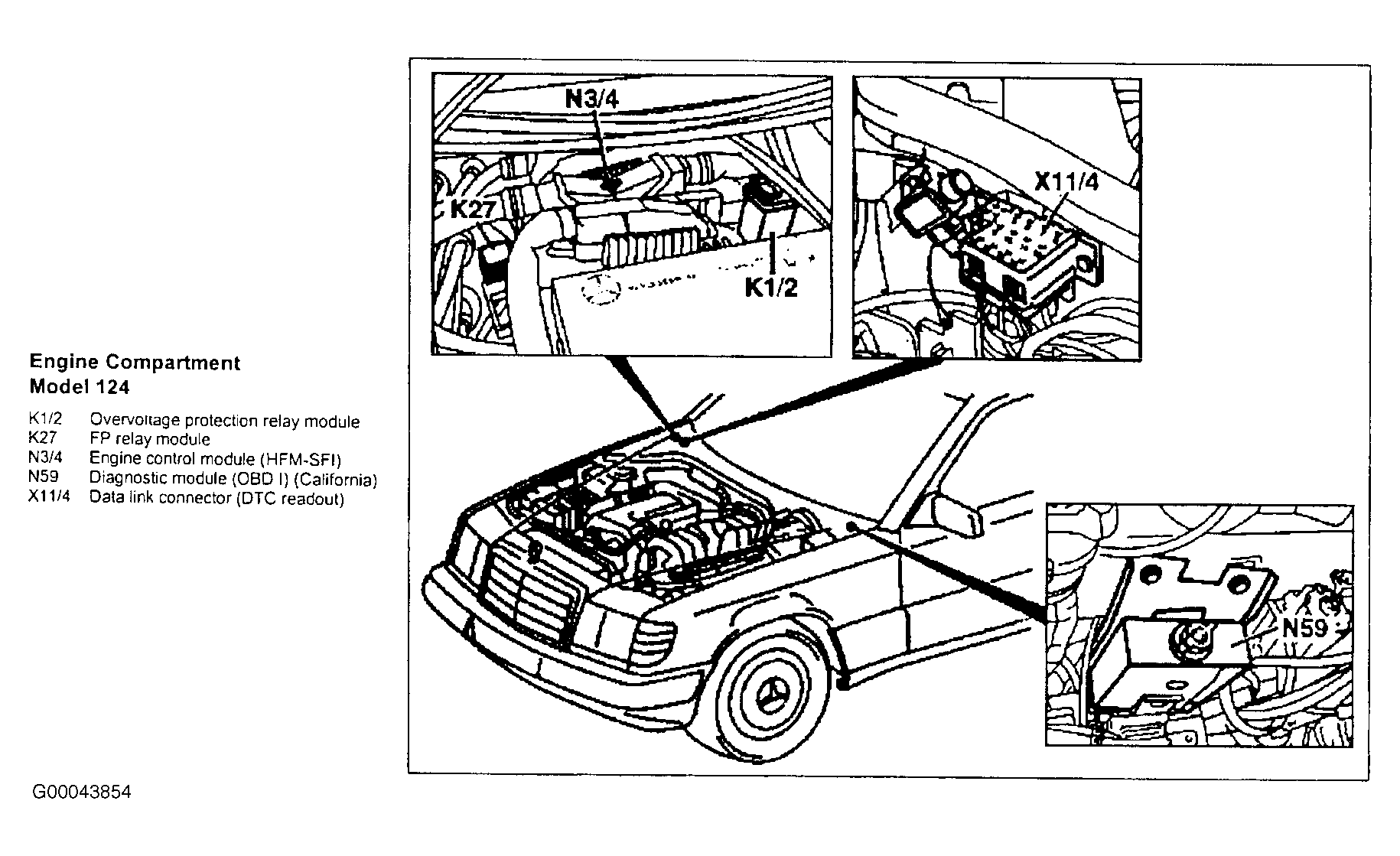

| Overvoltage Protection Relay Module (K1/2) - Model 124 | Fig 2 | |

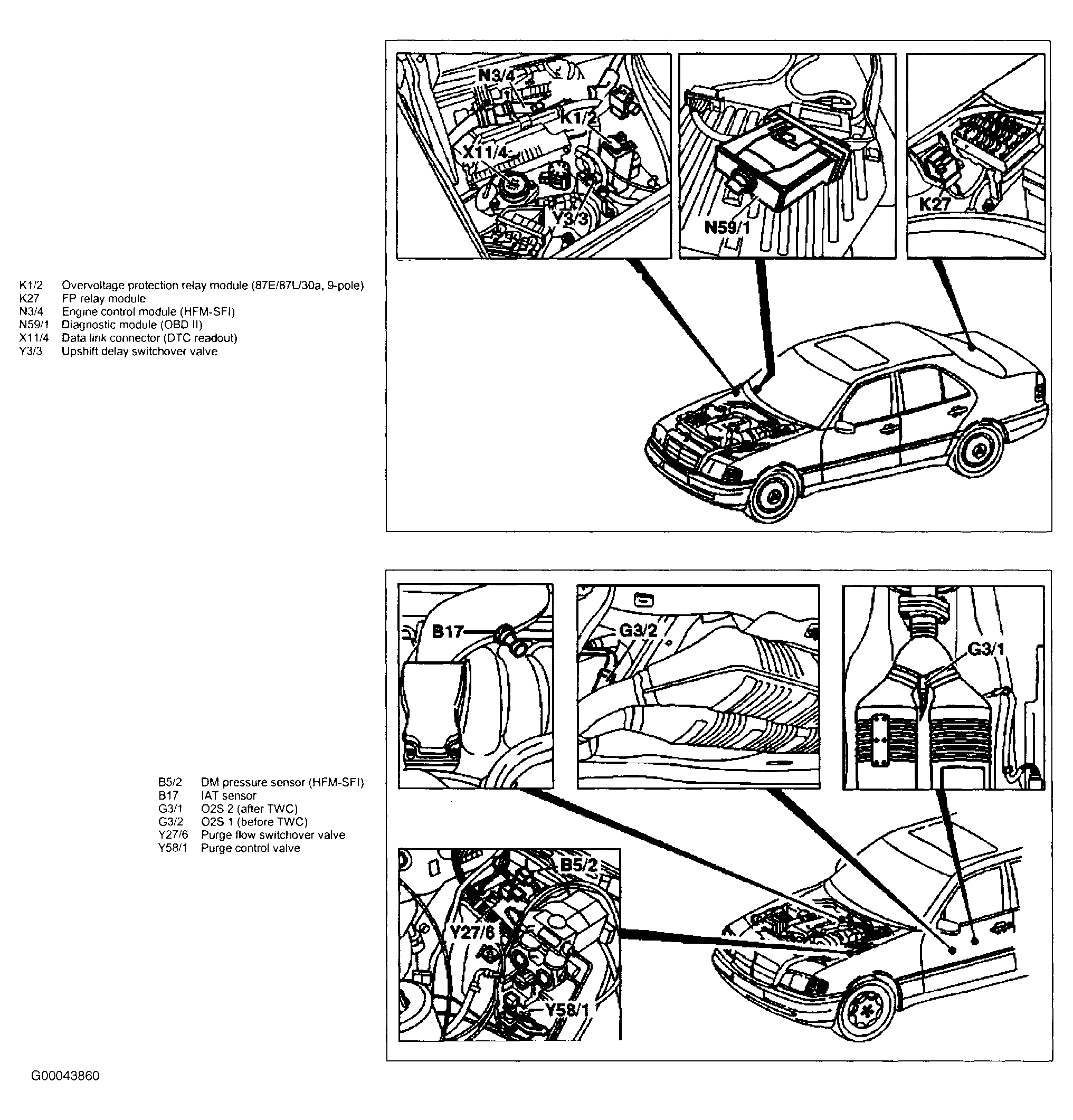

| Overvoltage Protection Relay Module - 87E/87L/30a, 9 pole (K1/2) - Model 202 | Fig 8 | |
| Purge Control Valve (Y58/1) | ||
| Model 124 | Fig 3 | |
| Model 129 | Fig 5 | |
| Model 140 | Fig 7 | |
| Model 202 | Fig 8 | |
| Model 210 | Fig 10 | |
| Purge Flow Switchover Valve (Y27/6) | ||
| Model 129 | Fig 5 | |
| Model 202 | Fig 8 | |
| Purge Line From Charcoal Canister (A) | ||
| Model 124 | Fig 3 | |
| Model 129 | Fig 5 | |
| Model 140 | Fig 7 | |
| Purge Line To Engine (B) | ||
| Model 124 | Fig 3 | |
| Model 129 | Fig 5 | |
| Model 140 | Fig 7 | |
| Pushbutton (With LED) USA California (X11/21s1) - Model 124 | Fig 3 | |

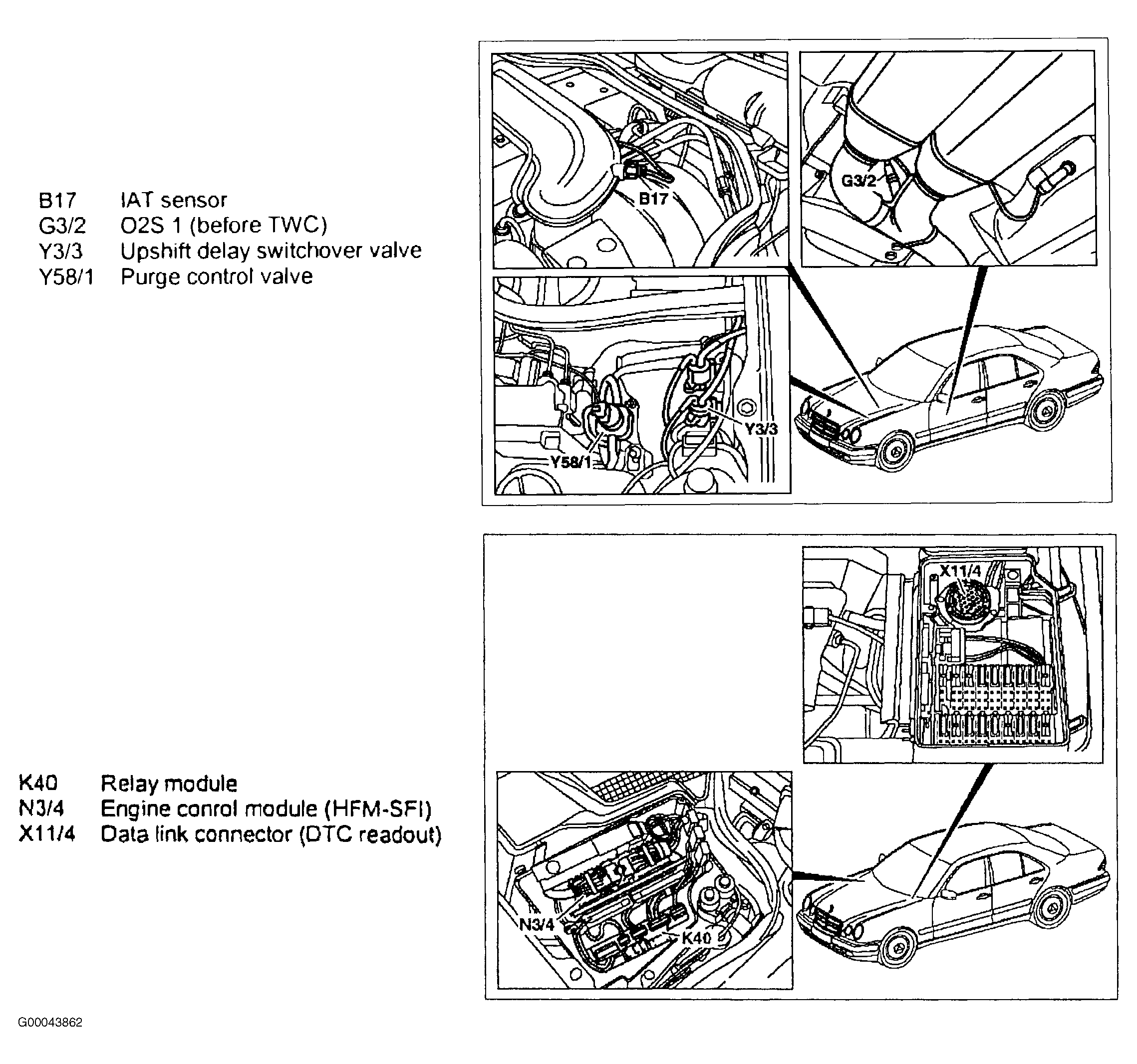

| Relay Module (K40) - Model 210 | Fig 10 | |
| Resonance Intake Manifold Switchover Valve (Y22/6) - Engine 104 | Fig 1 | |
| Starter Lock-Out/Backup Lamp Switch (S16/1) - Engine 104 | Fig 1 | |
| Transmission Overload Protection Switch (S65) - Engine 104 | Fig 1 | |
| Upshift Delay Switchover Valve (Y3/3) | ||
| Model 124 | Fig 3 | |
| Model 129 | Fig 5 | |
| Model 140 | Fig 7 | |
| Model 202 | Fig 8 | |
| Model 210 | Fig 10 | |
