Engine Controls - Tests W/Codes - Diagnostic Module
>>
System Tests
>>
Electrical System Tests (Section 23)
Electrical System Tests (Section 23)
NOTE:
For aid in using diagnostic charts, see
USING DIAGNOSTIC CHARTS
.

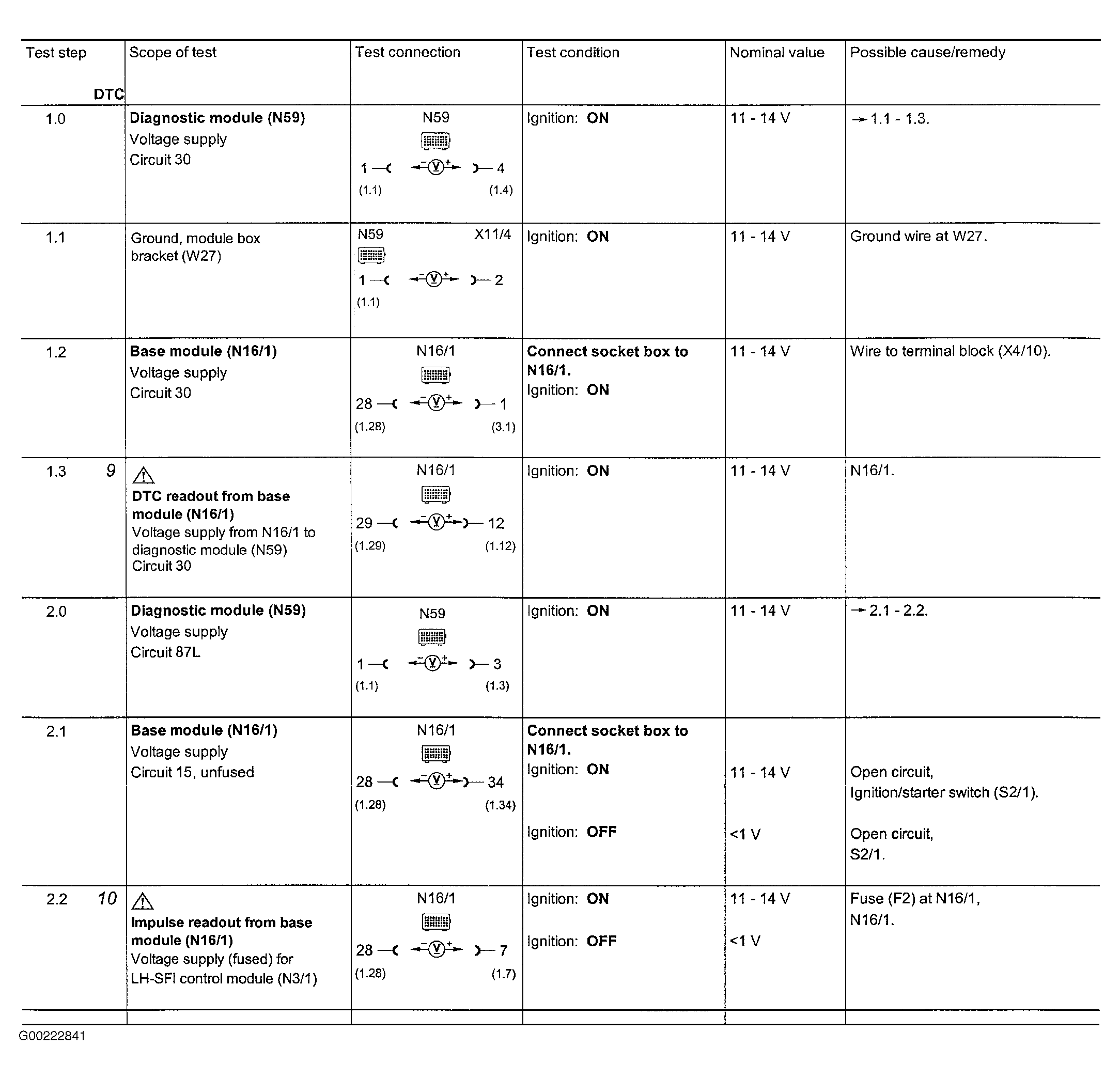

Fig 1: Electrical System Tests - Section 23 (Steps 1.0-2.2)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

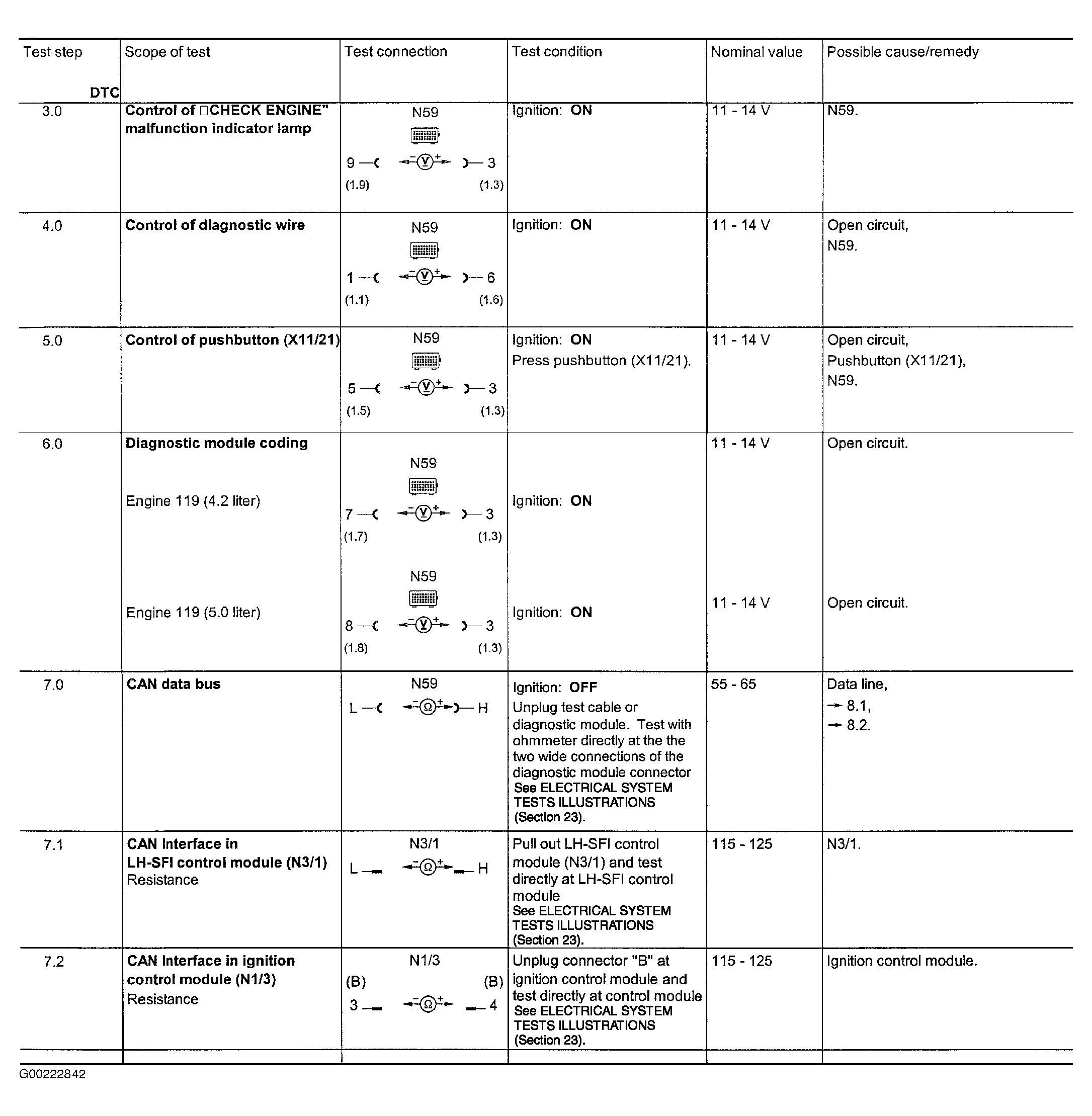

Fig 2: Electrical System Tests - Section 23 (Steps 3.0-7.2)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
