Electrical System Tests Component Locations (Section 21)
ELECTRICAL SYSTEM TESTS COMPONENT LOCATIONS (SECTION 21)

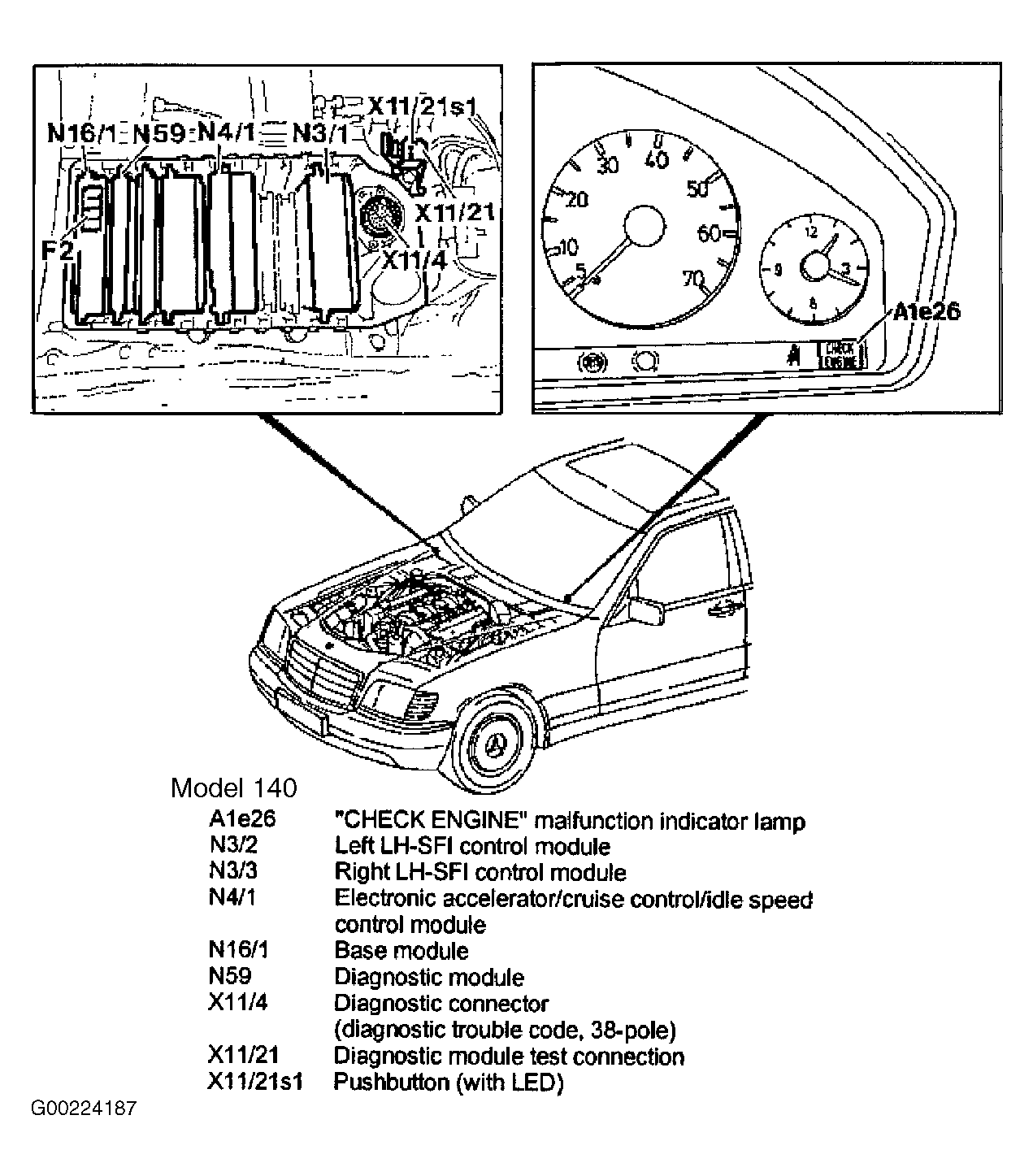

| Component | See |
|---|---|
| Base Module (N16/1) | Fig 1 |
| CHECK ENGINE MIL (A1e26) | Fig 1 |
| Diagnostic Connector - Diagnostic Trouble Code, 38 Pole (X11/4) | Fig 1 |
| Diagnostic Module (N59) | Fig 1 |
| Diagnostic Module Test Connection (X11/21) | Fig 1 |
| Electronic Accelerator/Cruise Control/Idle Speed Control Module (N4/1) | Fig 1 |
| Left LH-SFI Control Module (N3/2) | Fig 1 |
| Pushbutton - With LED (X11/21s1) | Fig 1 |
| Right LH-SFI Control Module (N3/3) | Fig 1 |
