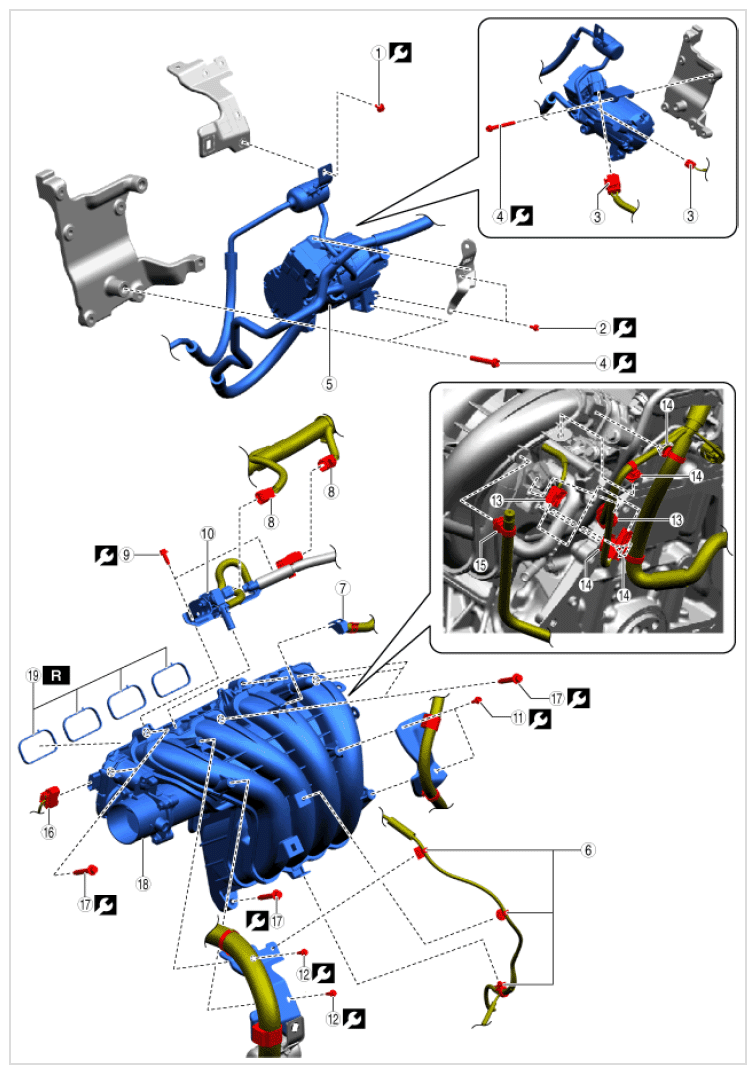

Remove Intake Manifold
- Remove in the order indicated in the table.
TIGHTENING TORQUE SPECIFICATIONS
| Step | Part name | ||
|---|---|---|---|
| 1 | Bolt | - | 9.5 N.m {97 kgf.cm, 84 in.lb} |
| 2 | Bolt | - | 9.5 N.m {97 kgf.cm, 84 in.lb} |
| 3 | Connector | - | - |
| 4 | Bolt | - | 52 N.m {5.3 kgf.m, 38.3 ft.lb} |
| 5 | A/C compressor component | - | - |
| 6 | Wiring harness clip | - | - |
| 7 | Air-bleed plug | - | - |
| 8 | Connector | - | - |
| 9 | Bolt | - | 9.5 N.m {97 kgf.cm, 84 in.lb} |
| 10 | Purge solenoid valve component | - | - |
| 11 | Bolt | - | 9.5 N.m {95 kgf.cm, 82 in.lb} |
| 12 | Bolt | - | 9.5 N.m {97 kgf.cm, 84 in.lb} |
| 13 | Connector | - | - |
| 14 | Wiring harness clip | - | - |
| 15 | Hose clip | - | - |
| 16 | Connector | - | - |
| 17 | Bolt | - | 18 N.m {1.85 kgf.m, 13.3 ft.lb} |
| 18 | Intake manifold component | - | - |
| 19 | Gasket | Replacement part | - |
