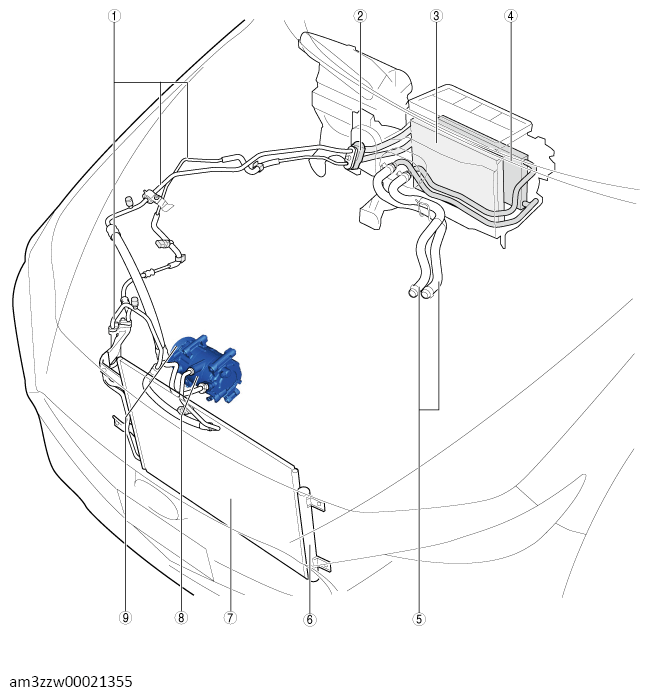

Structural View (VINs 7, L, M)
WARNING: This page is about a different car, the 2021 Mazda 3. However, it is still accessible from the selected car via links, so may be relevant.
PART DESCRIPTION
| 1 | Refrigerant line (See REFRIGERANT LINE REMOVAL/INSTALLATION (VINs 7, L, M) .) |
| 2 | Expansion valve (See EXPANSION VALVE REMOVAL/INSTALLATION (US) .) |
| 3 | Evaporator (See EVAPORATOR INSPECTION (US) .) |
| 4 | Heater core (See HEATER CORE INSPECTION (US) .) |
| 5 | Heater hose (See HEATER HOSE REMOVAL/INSTALLATION (VINs 7, L, M) .) |
| 6 | Receiver/drier (See RECEIVER/DRIER REMOVAL/INSTALLATION (VINs 7, L, M) .) |
| 7 | Condenser (See CONDENSER REMOVAL/INSTALLATION (VINs 7, L, M) .) (See CONDENSER INSPECTION (VINs 7, L, M) .) |
| 8 | A/C compressor (See A/C COMPRESSOR REMOVAL/INSTALLATION (VINs 7, L, M) .) |
| 9 | Magnetic clutch (See MAGNETIC CLUTCH DISASSEMBLY/ASSEMBLY (VINs 7, L, M) .) (See MAGNETIC CLUTCH ADJUSTMENT (VINs 7, L, M) .) (See MAGNETIC CLUTCH INSPECTION (VINs 7, L, M) .) |
