Structural View (VIN Y)
WARNING: This page is about a different car, the 2021 Mazda 3. However, it is still accessible from the selected car via links, so may be relevant.

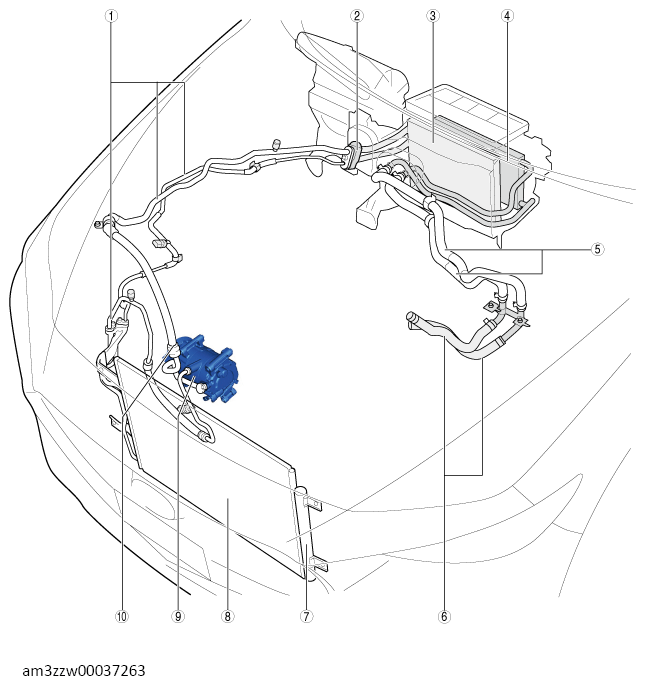

| 1 | Refrigerant line (See REFRIGERANT LINE REMOVAL/INSTALLATION (VIN Y) .) |
| 2 | Expansion valve (See EXPANSION VALVE REMOVAL/INSTALLATION (US) .) |
| 3 | Evaporator (See EVAPORATOR INSPECTION (US) .) |
| 4 | Heater core (See HEATER CORE INSPECTION (US) .) |
| 5 | Heater hose No. 1, No. 2 (See HEATER HOSE REMOVAL/INSTALLATION (VIN Y) .) |
| 6 | Heater hose No. 3, No. 4 (See HEATER HOSE REMOVAL/INSTALLATION (VIN Y) .) |
| 7 | Receiver/drier (See RECEIVER/DRIER REMOVAL/INSTALLATION (VIN Y) .) |
| 8 | Condenser (See CONDENSER REMOVAL/INSTALLATION (VIN Y) .) (See CONDENSER INSPECTION (VIN Y) .) |
| 9 | A/C compressor (See A/C COMPRESSOR REMOVAL/INSTALLATION (VIN Y) .) |
| 10 | Magnetic clutch (See MAGNETIC CLUTCH DISASSEMBLY/ASSEMBLY (VIN Y) .) (See MAGNETIC CLUTCH ADJUSTMENT (VIN Y) .) (See MAGNETIC CLUTCH INSPECTION (VIN Y) .) |
