Passenger Compartment Fuses

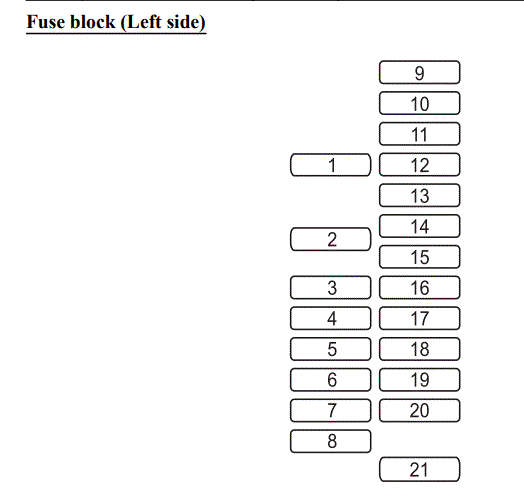

PASSENGER COMPARTMENT FUSE BLOCK FUSE IDENTIFICATION LEGEND
| DESCRIPTION | FUSE RATING | PROTECTED COMPONENT | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | P.SEAT D | 30A | Power seat* | ||||||||||
| 2 | P.WINDOW3 | 30A | Power windows* | ||||||||||
| 3 | R.OUTLET3 | 15A | Accessory sockets | ||||||||||
| 4 | P.WINDOW2 | 25A | Power windows | ||||||||||
| 5 | PLG | 20A | Power liftgate | ||||||||||
| 6 | D.LOCK | 25A | Power door locks | ||||||||||
| 7 | SEAT WARM | 20A | Seat warmer* | ||||||||||
| 8 | SRS2/ESCL | 15A | - | ||||||||||
| 9 | SUNROOF | 10A | Moonroof | ||||||||||
| 10 | INTERIOR2 | 15A | Audio system | ||||||||||
| 11 | ENG+BB | 7.5A | Engine control system | ||||||||||
| 12 | MIRROR | 7.5A | Power control mirror | ||||||||||
| 13 | AT IND | 7.5A | AT shift indicator | ||||||||||
| 14 | F.OUTLET | 15A | Accessory sockets | ||||||||||
| 15 | R.OUTLET1 | 15A | - | ||||||||||
| 16 | - | - | - | ||||||||||
| 17 | M.DEF | 7.5A | Mirror defogger* | ||||||||||
| 18 | - | - | - | ||||||||||
| 19 | AUDIO3 | 15A | Audio system | ||||||||||
| 20 | - | - | - | ||||||||||
| 21 | P.SEAT P | 30A | Power seat* | ||||||||||
| *Some models | |||||||||||||
