Relay Location

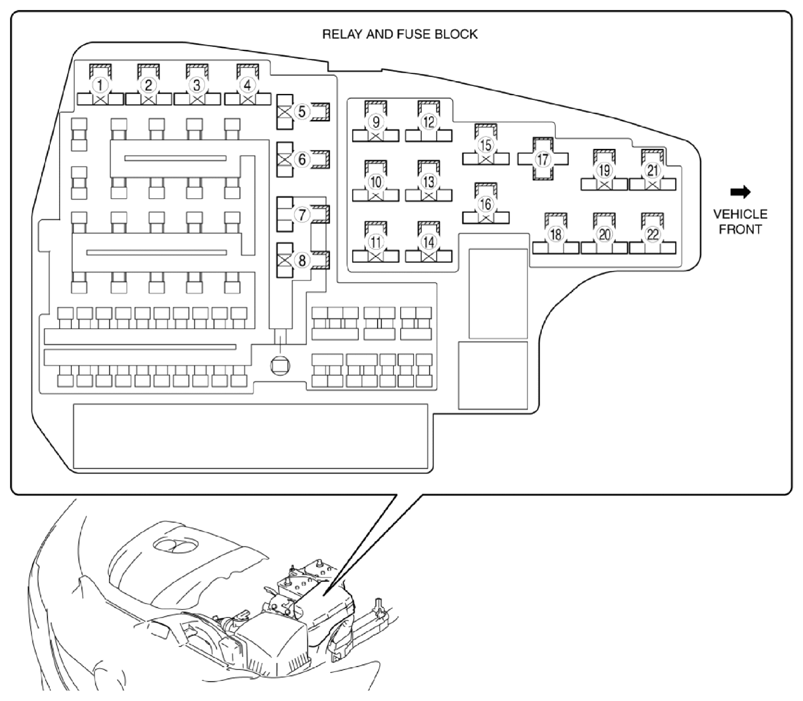

RELAY AND FUSE BLOCK RELAY IDENTIFICATION
| Relay Number | Relay Description |
|---|---|
| 1 | TNS relay |
| 2 | --- |
| 3 | A/C relay |
| 4 | Headlight HI relay |
| 5 | Fuel injector relay |
| 6 | Fuel pump relay |
| 7 | Headlight LO relay |
| 8 | IG1 relay |
| 9 | Starter relay |
| 10 | --- |
| 11 | Horn relay |
| 12 | Brake light relay |
| 13 | ACC relay |
| 14 | Cooling fan relay No. 1 |
| 15 | Electric variable valve timing relay |
| 16 | Cooling fan relay No. 2 |
| 17 | Blower relay |
| 18 | DRL relay |
| 19 | Rear window defoaoer relay |
| 20 | Cooling fan relay No. 3 |
| 21 | Front fog light relay |
| 22 | Main relay |
2016 - CX-5 - Body and Accessories
