Transfer Bracket Installation Note

  1. Install the transfer bracket to transfer, then temporarily tighten bolts A and B.
  2. Tighten bolts B, A & C in this order.

    Tightening torque 38-52 N.m {3.9-5.3kgf.m, 29-38 ft.lbf}

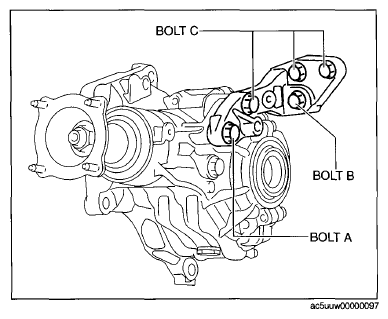

    Fig 1: Identifying Transfer Bracket To Transfer Mounting Bolt
    G09075107Courtesy of MAZDA MOTORS CORP.
