5 Sport, 2.3 L, Standard
>>
Repair and Diagnosis
>>
Electrical
>>
Component Locations
>>
Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.
Fig 1: Ground System
Courtesy of MAZDA MOTORS CORP.
Fig 2: Ground System
Courtesy of MAZDA MOTORS CORP.
Fig 3: Dash & Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 4: Dash & Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 5: Cooling System
Courtesy of MAZDA MOTORS CORP.
Fig 6: Fuel System
Courtesy of MAZDA MOTORS CORP.
Fig 7: Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 8: Dash & Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 9: Dash & Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 10: Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 11: Dash & Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 12: Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 13: Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 14: Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 15: Control System
Courtesy of MAZDA MOTORS CORP.
Fig 16: Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 17: Dash & Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 18: Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 19: Under Center Console
Courtesy of MAZDA MOTORS CORP.
Fig 20: Anti-Lock Brake System
Courtesy of MAZDA MOTORS CORP.
Fig 21: Dash
Courtesy of MAZDA MOTORS CORP.
Fig 22: Dash & Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 23: Dash & Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 24: Dash & Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 25: Dash
Courtesy of MAZDA MOTORS CORP.
Fig 26: Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 27: Dash & Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 28: Dash
Courtesy of MAZDA MOTORS CORP.
Fig 29: Vehicle Overview
Courtesy of MAZDA MOTORS CORP.
Fig 30: Vehicle Overview
Courtesy of MAZDA MOTORS CORP.
Fig 31: Dash & Vehicle Overview
Courtesy of MAZDA MOTORS CORP.
Fig 32: Vehicle Overview
Courtesy of MAZDA MOTORS CORP.
Fig 33: Vehicle Overview
Courtesy of MAZDA MOTORS CORP.
Fig 34: Dash & Vehicle Overview
Courtesy of MAZDA MOTORS CORP.
Fig 35: Vehicle Overview
Courtesy of MAZDA MOTORS CORP.
Fig 36: Vehicle Overview
Courtesy of MAZDA MOTORS CORP.
Fig 37: Dash
Courtesy of MAZDA MOTORS CORP.
Fig 38: Dash
Courtesy of MAZDA MOTORS CORP.
Fig 39: Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 40: Vehicle Overview
Courtesy of MAZDA MOTORS CORP.
Fig 41: Dash & Vehicle Overview
Courtesy of MAZDA MOTORS CORP.
Fig 42: Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 43: Dash
Courtesy of MAZDA MOTORS CORP.
Fig 44: Vehicle Overview
Courtesy of MAZDA MOTORS CORP.
Fig 45: Vehicle Overview
Courtesy of MAZDA MOTORS CORP.
Fig 46: Dash
Courtesy of MAZDA MOTORS CORP.
Fig 47: Engine Compartment & Vehicle Overview
Courtesy of MAZDA MOTORS CORP.
Fig 48: Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 49: Dash
Courtesy of MAZDA MOTORS CORP.
Fig 50: Vehicle Overview
Courtesy of MAZDA MOTORS CORP.
Fig 51: Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 52: Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 53: Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 54: Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 55: Vehicle Overview
Courtesy of MAZDA MOTORS CORP.
Fig 56: Engine Compartment & Vehicle Overview
Courtesy of MAZDA MOTORS CORP.

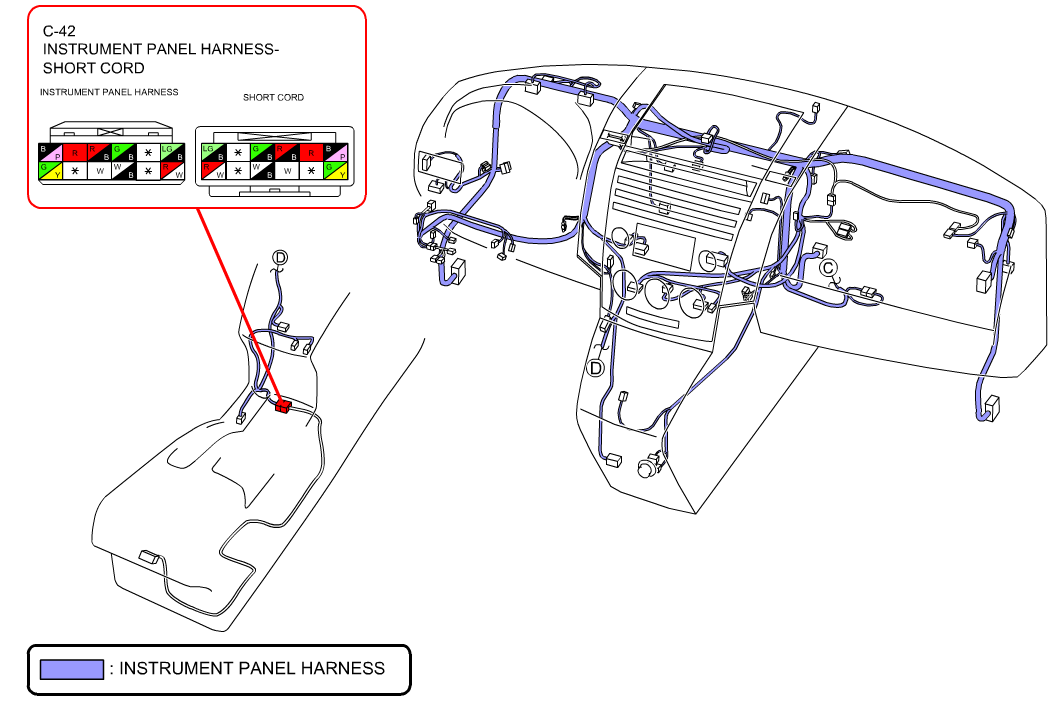

Fig 57: Dash & Center Console
Courtesy of MAZDA MOTORS CORP.

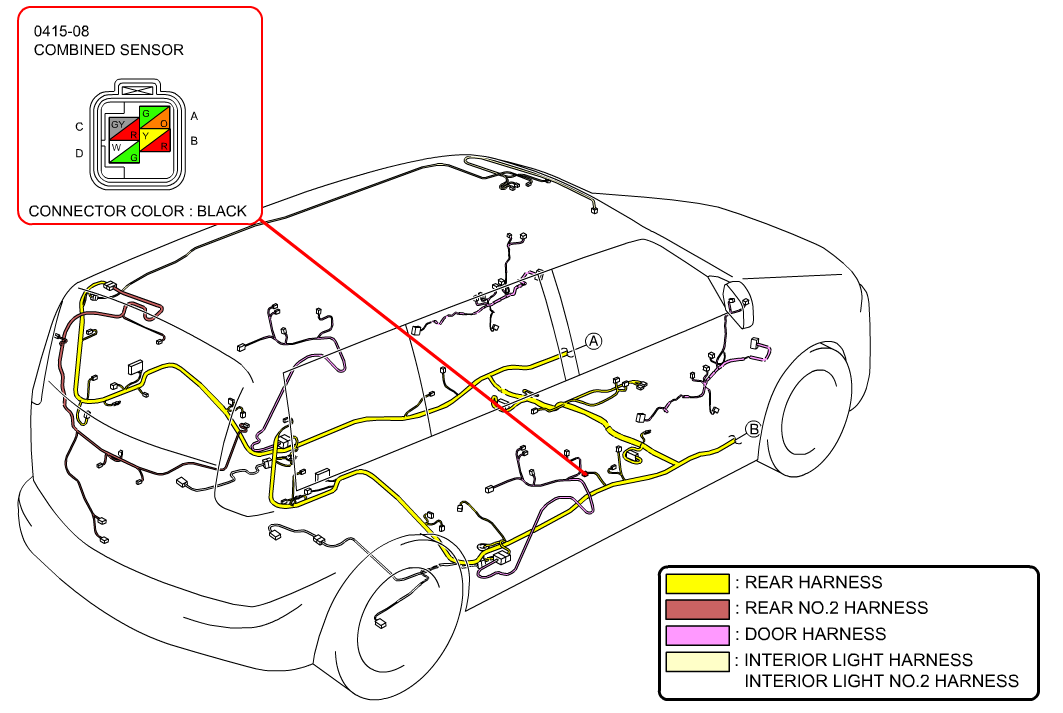

Fig 58: Vehicle Overview
Courtesy of MAZDA MOTORS CORP.
Fig 59: Dash & Center Console
Courtesy of MAZDA MOTORS CORP.
Fig 60: Dash & Center Console
Courtesy of MAZDA MOTORS CORP.
Fig 61: Dash & Center Console
Courtesy of MAZDA MOTORS CORP.
Fig 62: Dash & Center Console
Courtesy of MAZDA MOTORS CORP.
Fig 63: Dash & Center Console
Courtesy of MAZDA MOTORS CORP.

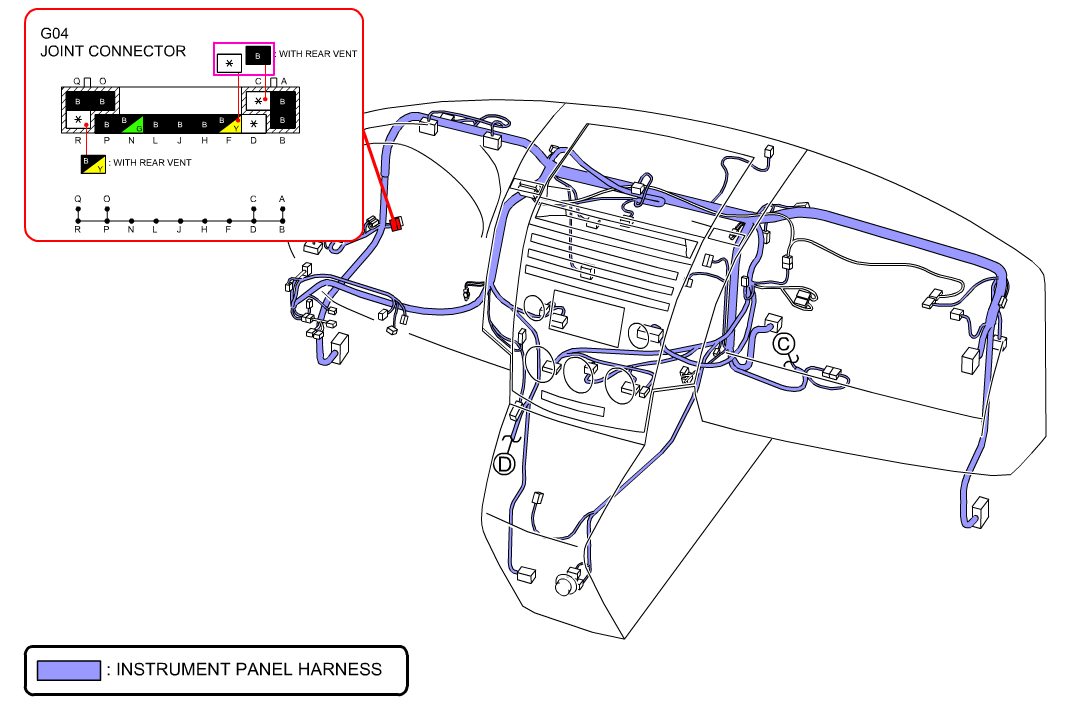

Fig 64: Dash
Courtesy of MAZDA MOTORS CORP.
Fig 65: Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 66: Vehicle Overview
Courtesy of MAZDA MOTORS CORP.
Fig 67: Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 68: Body
Courtesy of MAZDA MOTORS CORP.

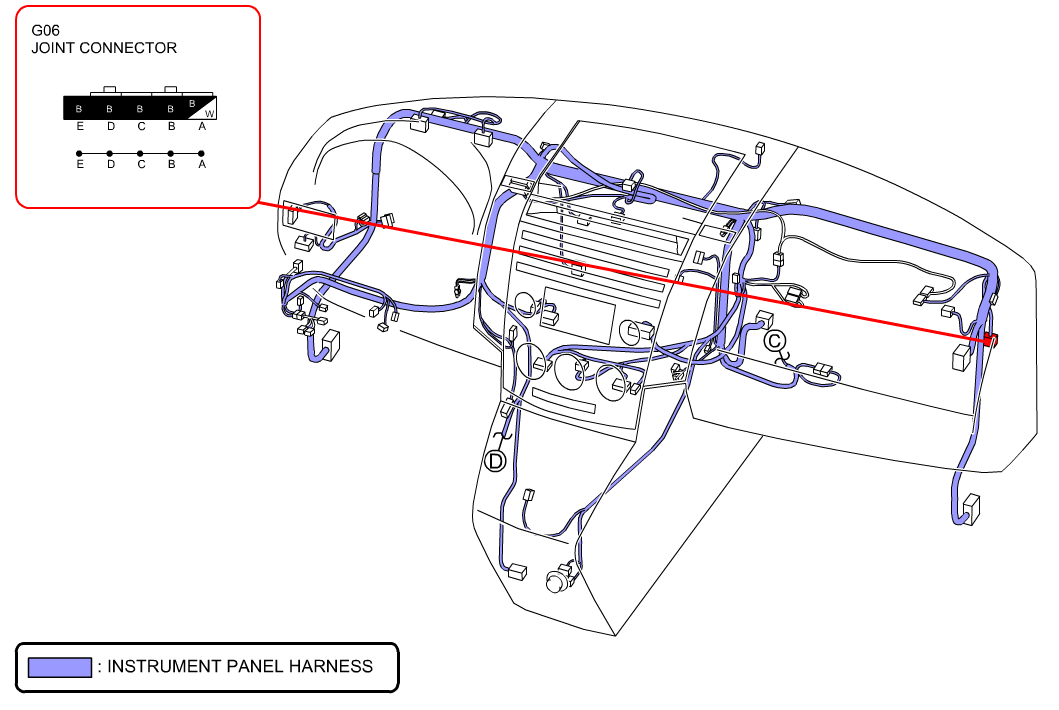

Fig 69: Dash
Courtesy of MAZDA MOTORS CORP.
Fig 70: Dash
Courtesy of MAZDA MOTORS CORP.
Fig 71: Dash
Courtesy of MAZDA MOTORS CORP.

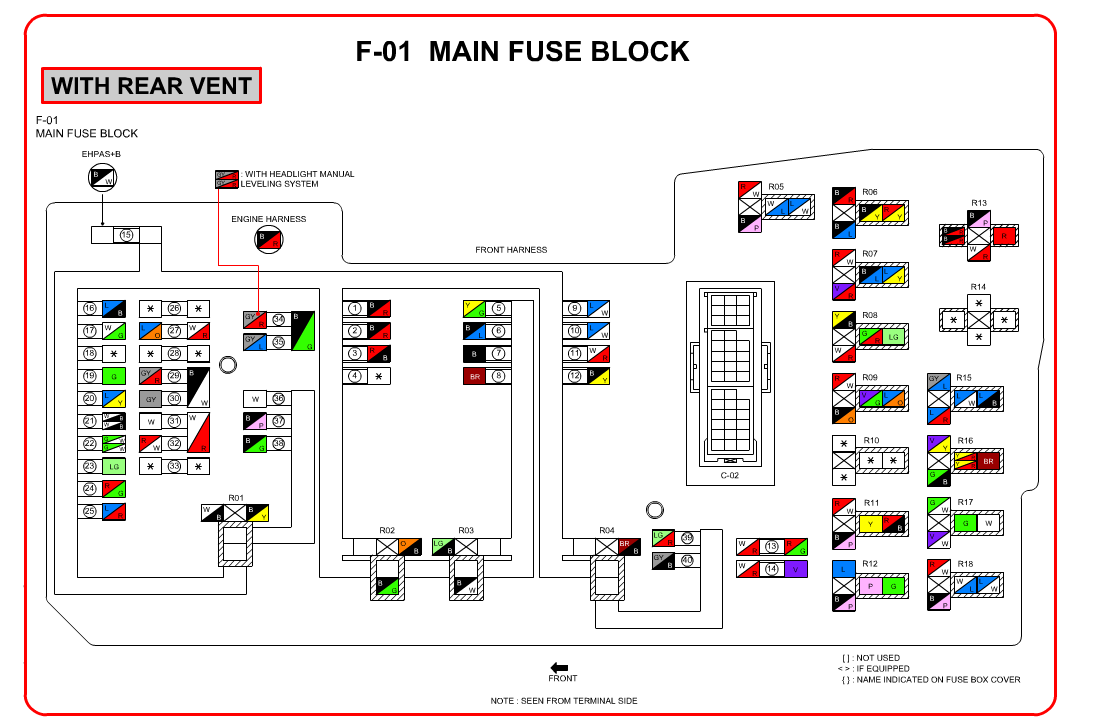

Fig 72: Main Fuse Block (W/ Rear Vent)
Courtesy of MAZDA MOTORS CORP.

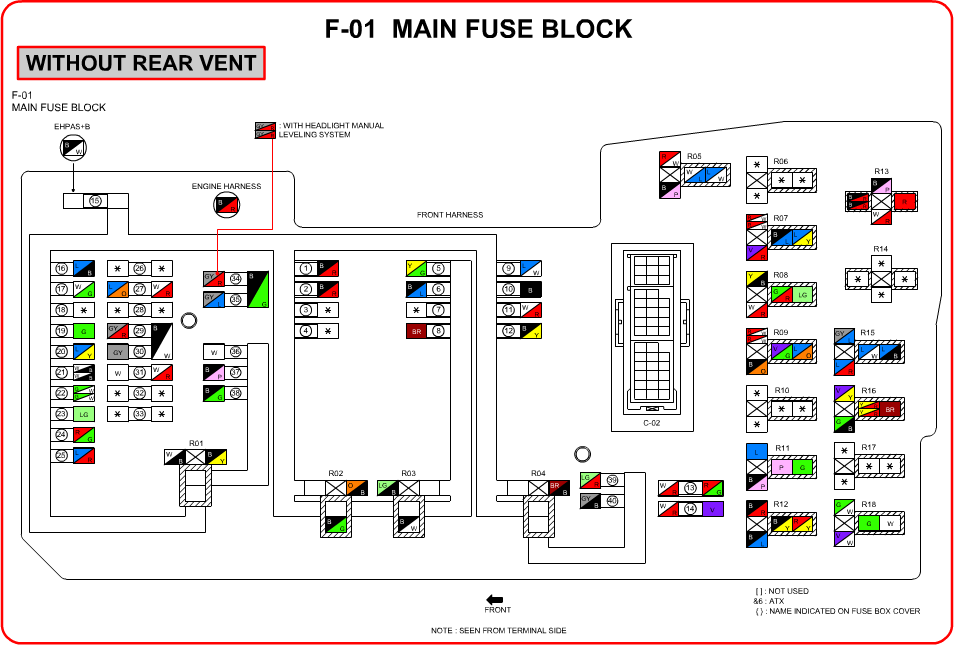

Fig 73: Main Fuse Block (W/O Rear Vent)
Courtesy of MAZDA MOTORS CORP.
