Repair and Diagnosis
>>
Quick Lookups
>>
Electrical Component Locations
>>
Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

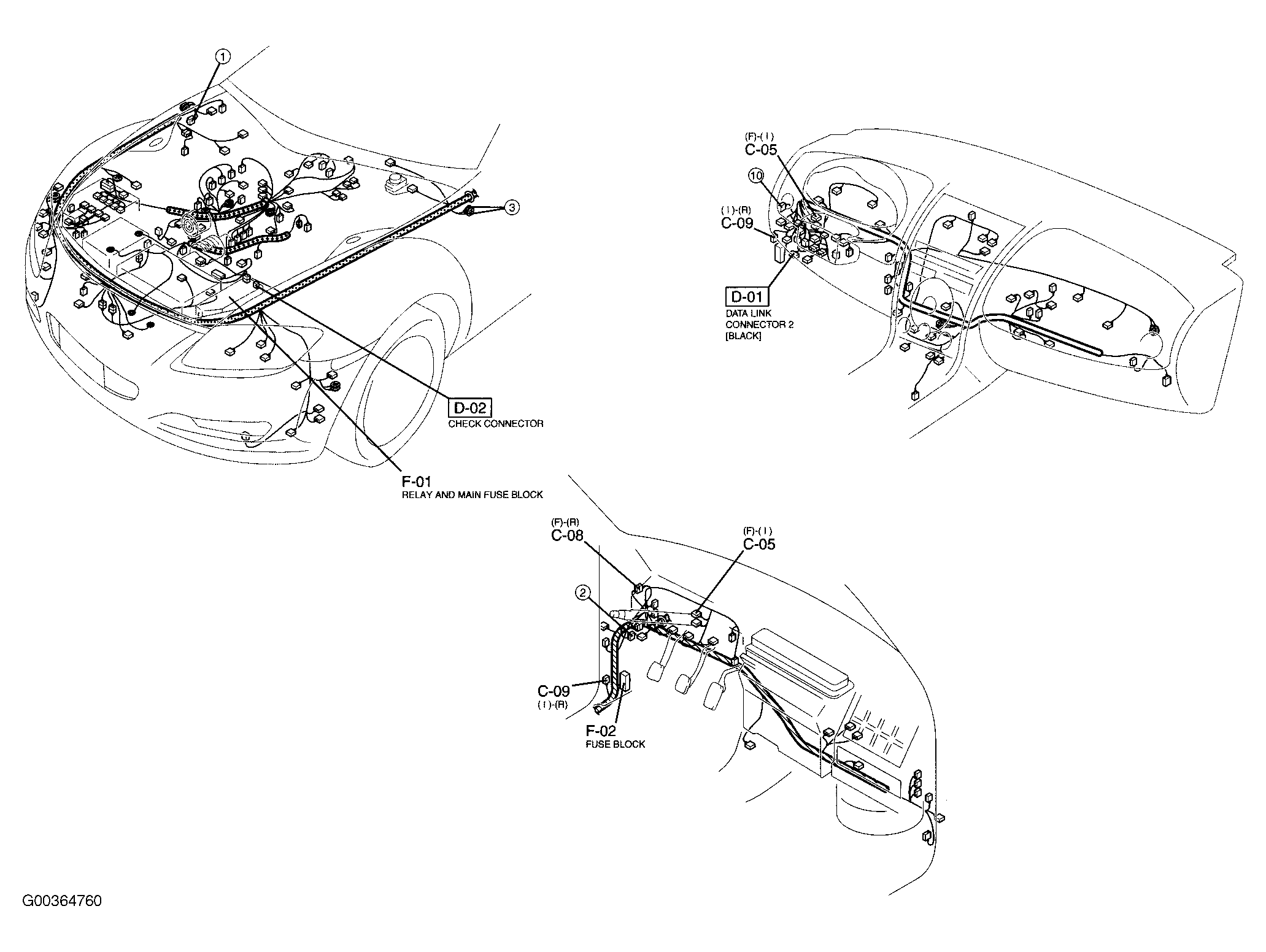

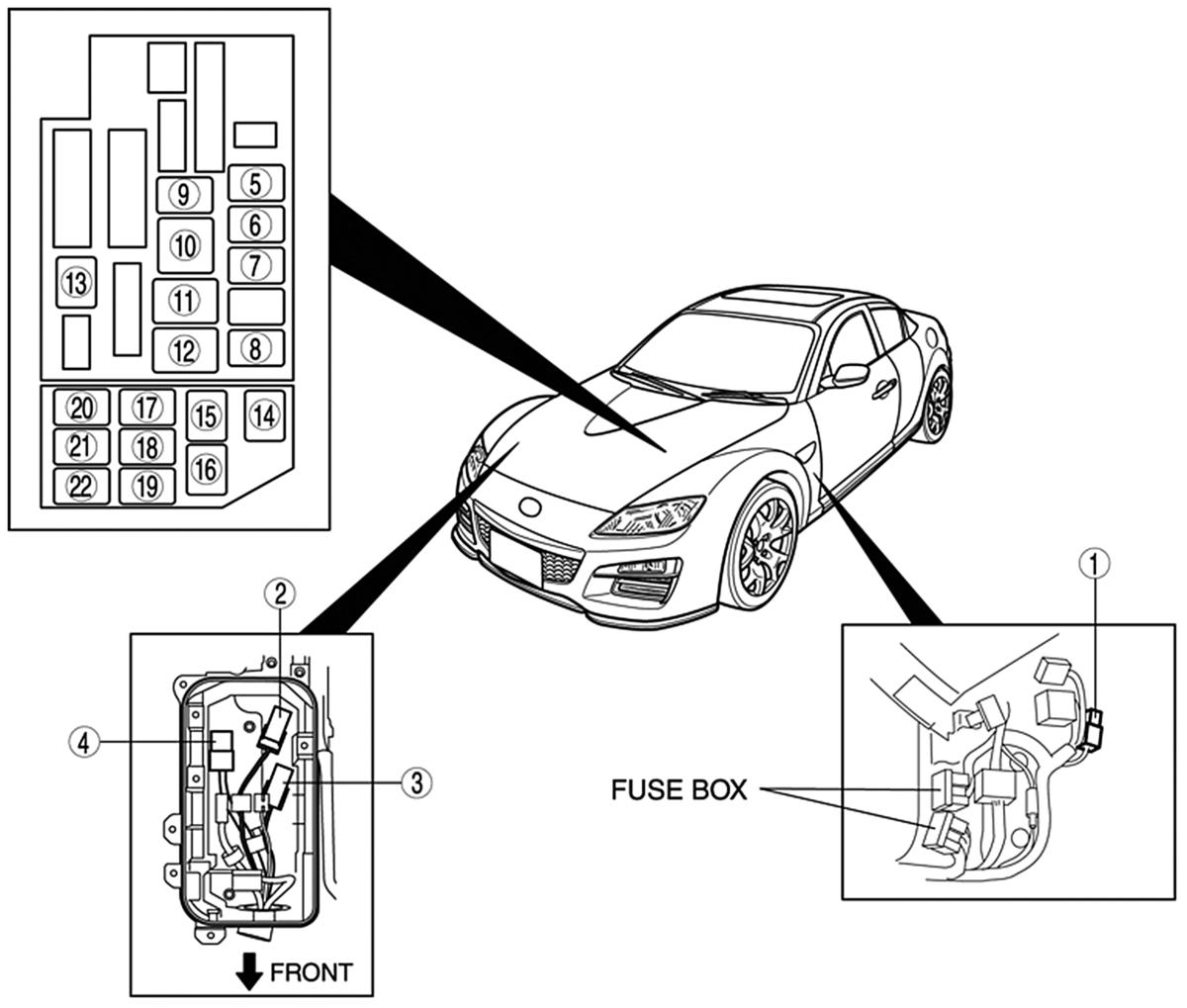

Fig 1: Relay & Main Fuse Block
Courtesy of MAZDA MOTORS CORP.
Fig 2: Data Link
Courtesy of MAZDA MOTORS CORP.

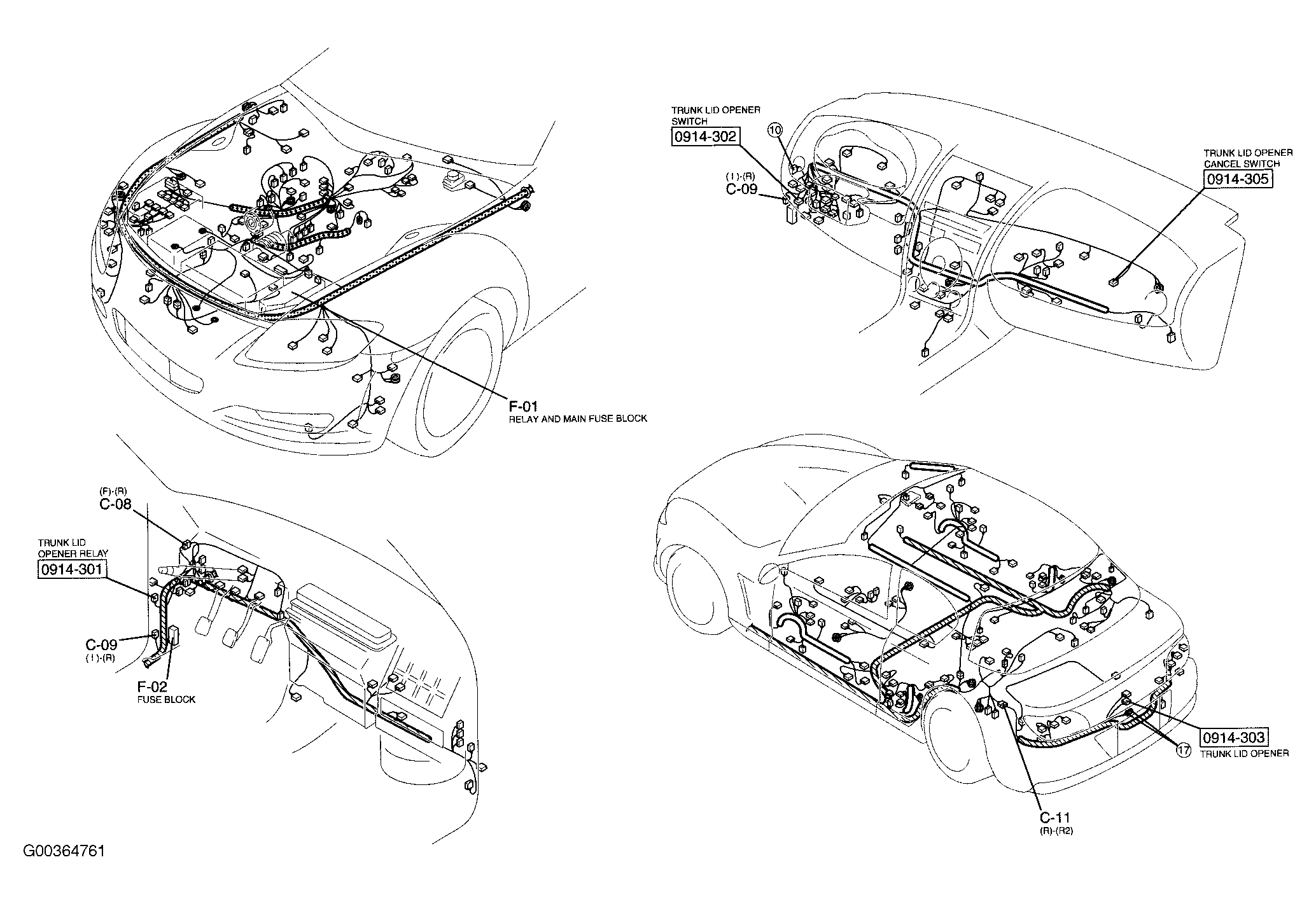

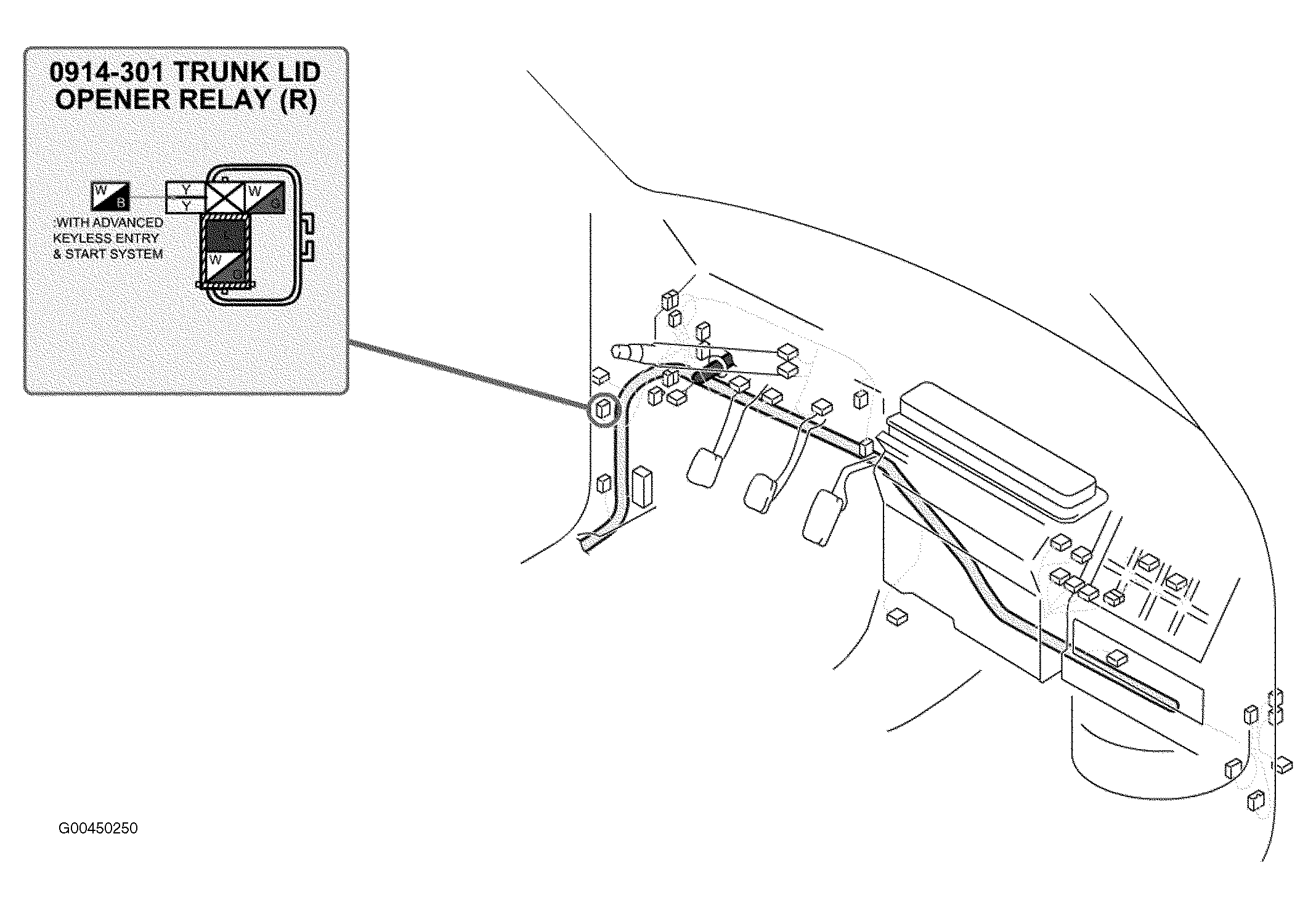

Fig 3: Trunk Lid Opener
Courtesy of MAZDA MOTORS CORP.

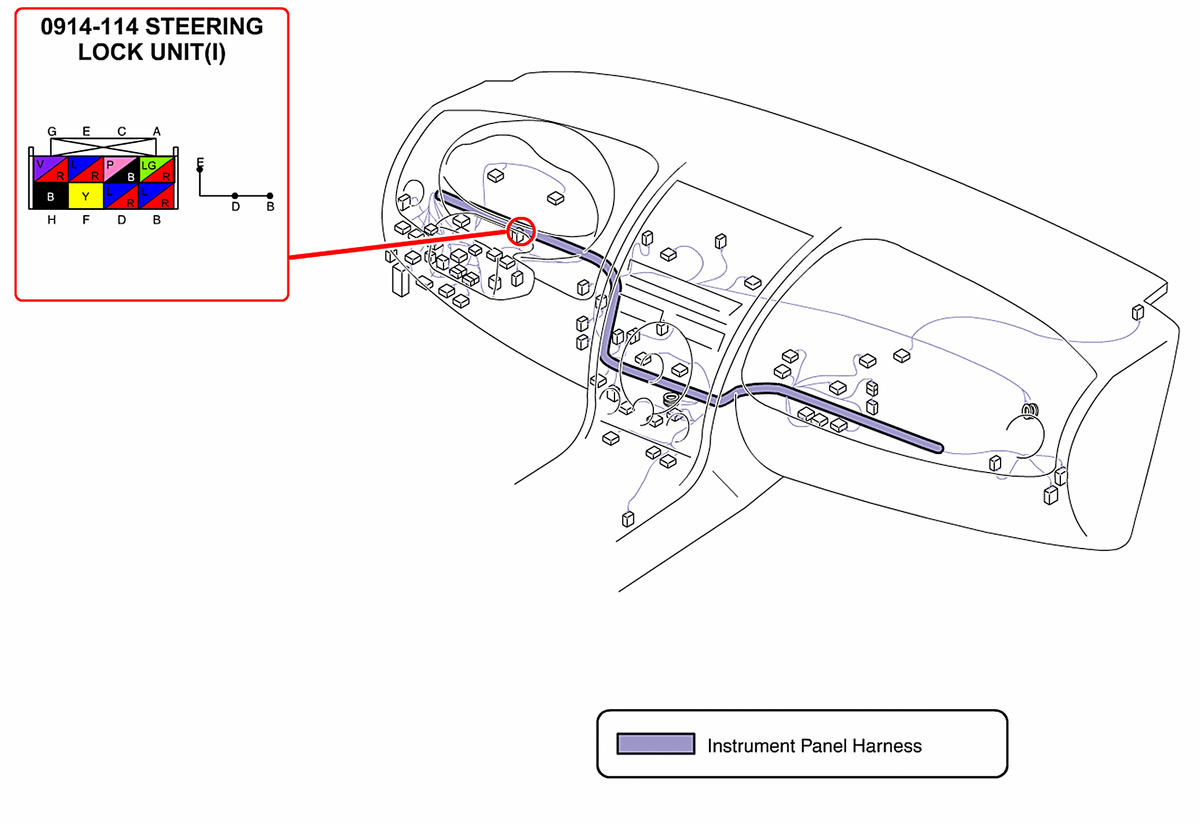

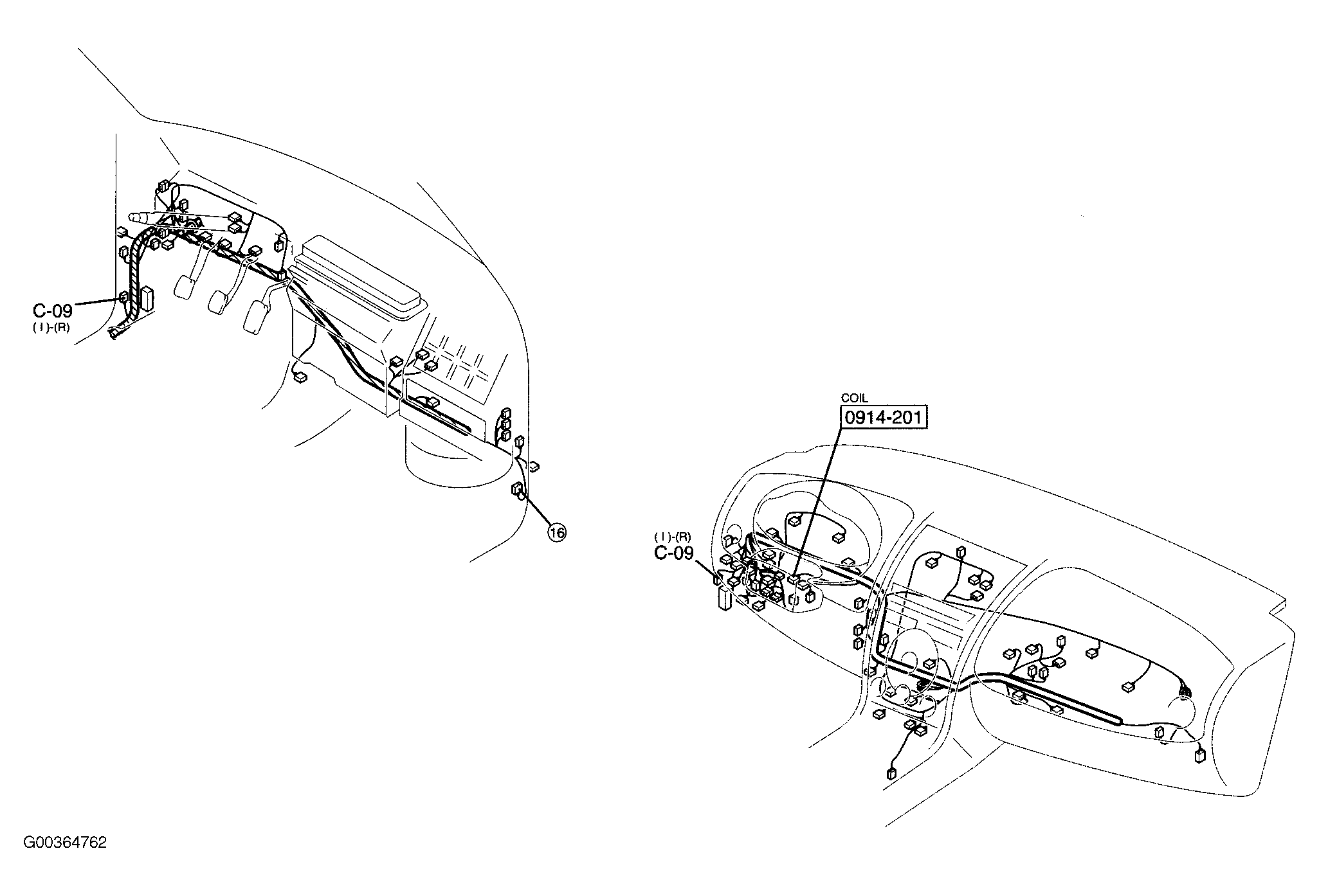

Fig 4: Immobilizer System
Courtesy of MAZDA MOTORS CORP.

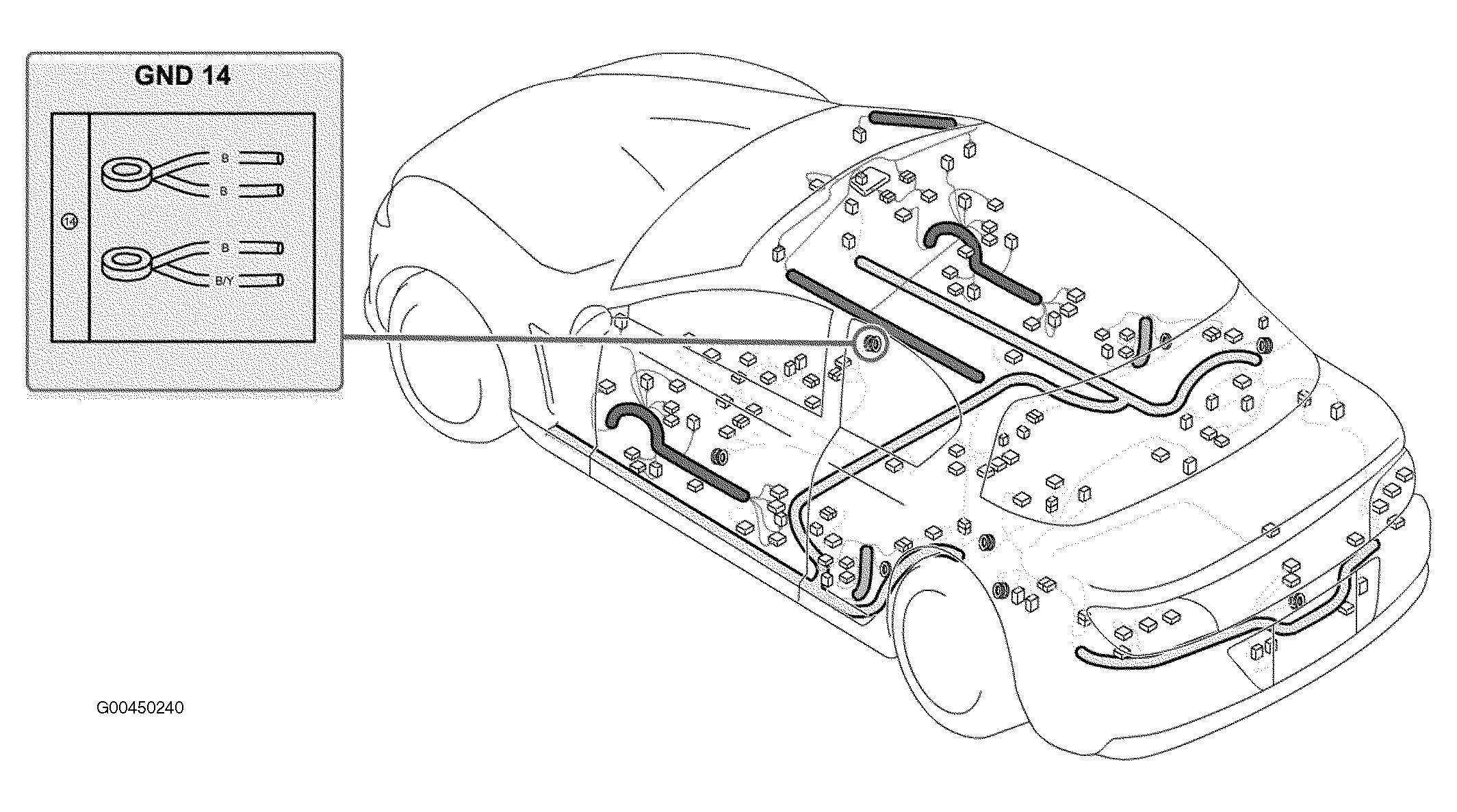

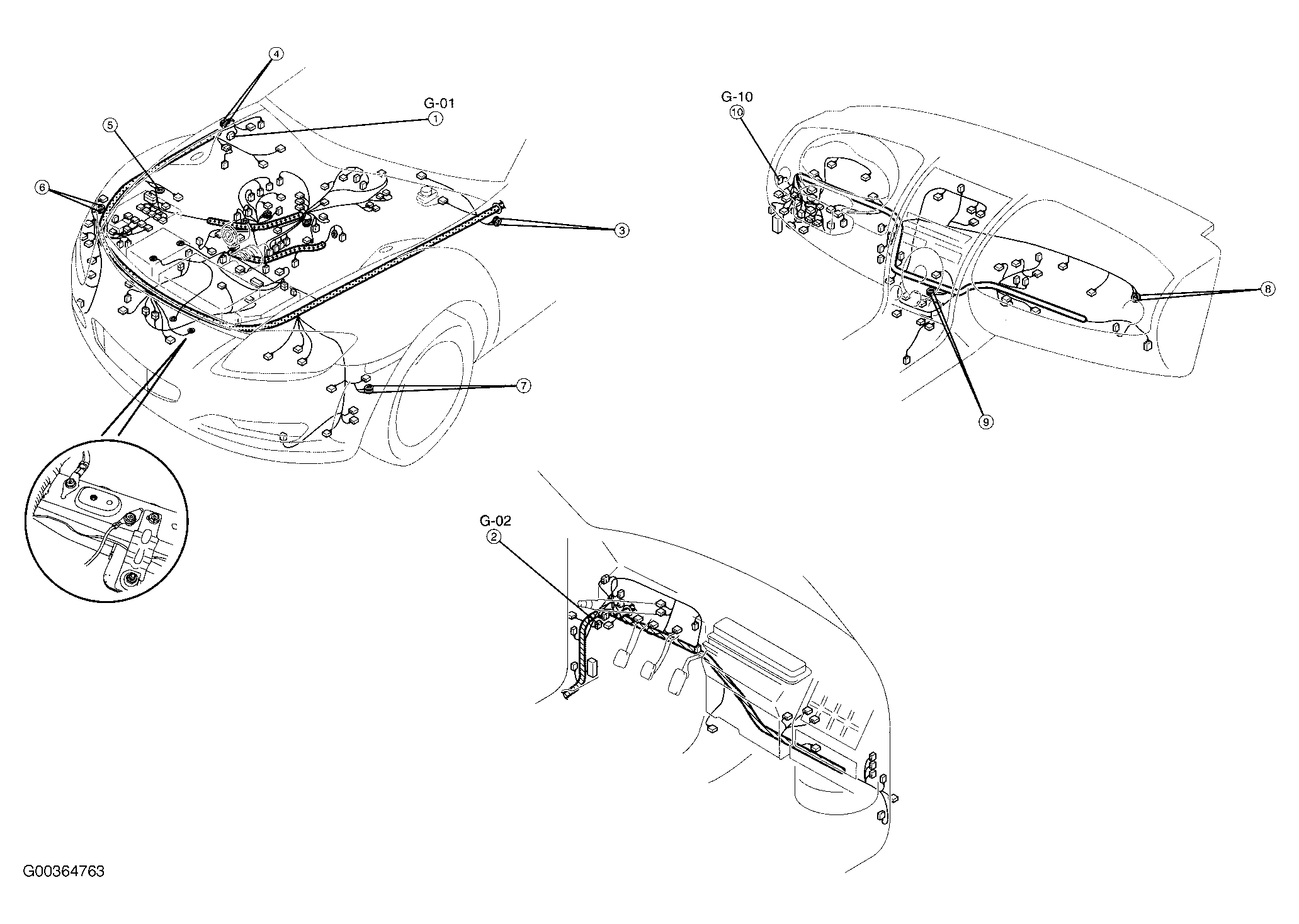

Fig 5: Vehicle Grounds
Courtesy of MAZDA MOTORS CORP.
Fig 6: Vehicle Grounds
Courtesy of MAZDA MOTORS CORP.

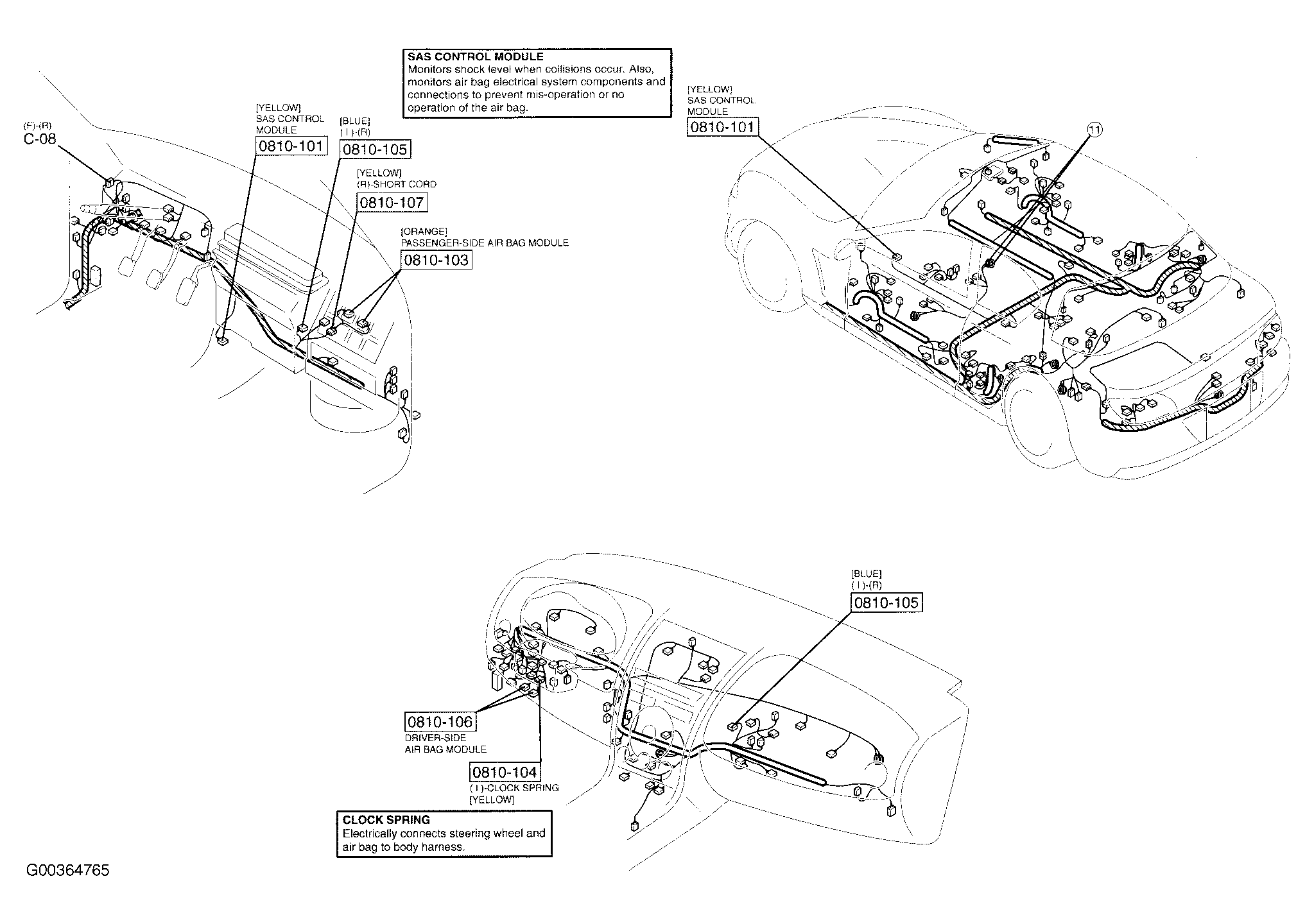

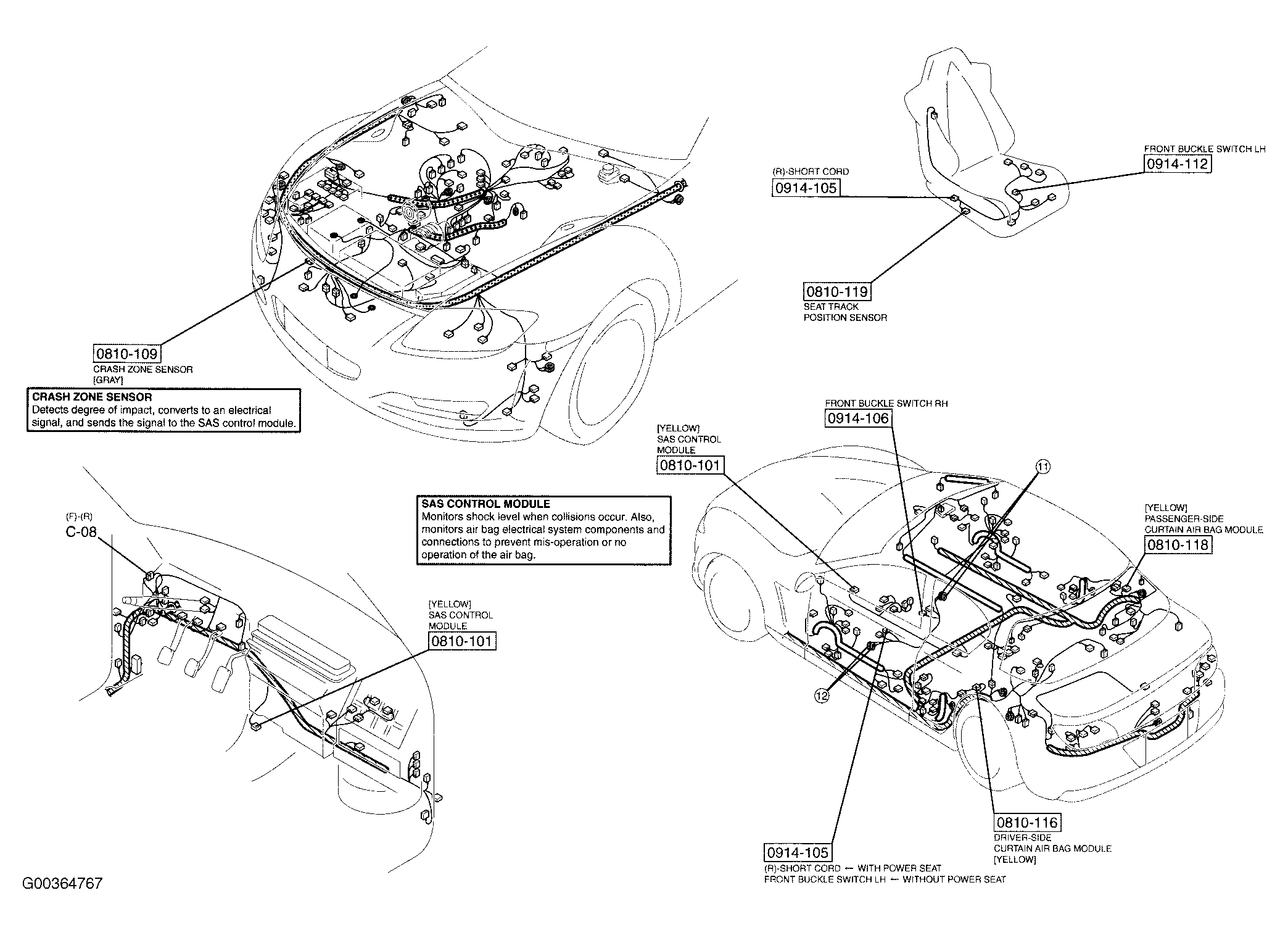

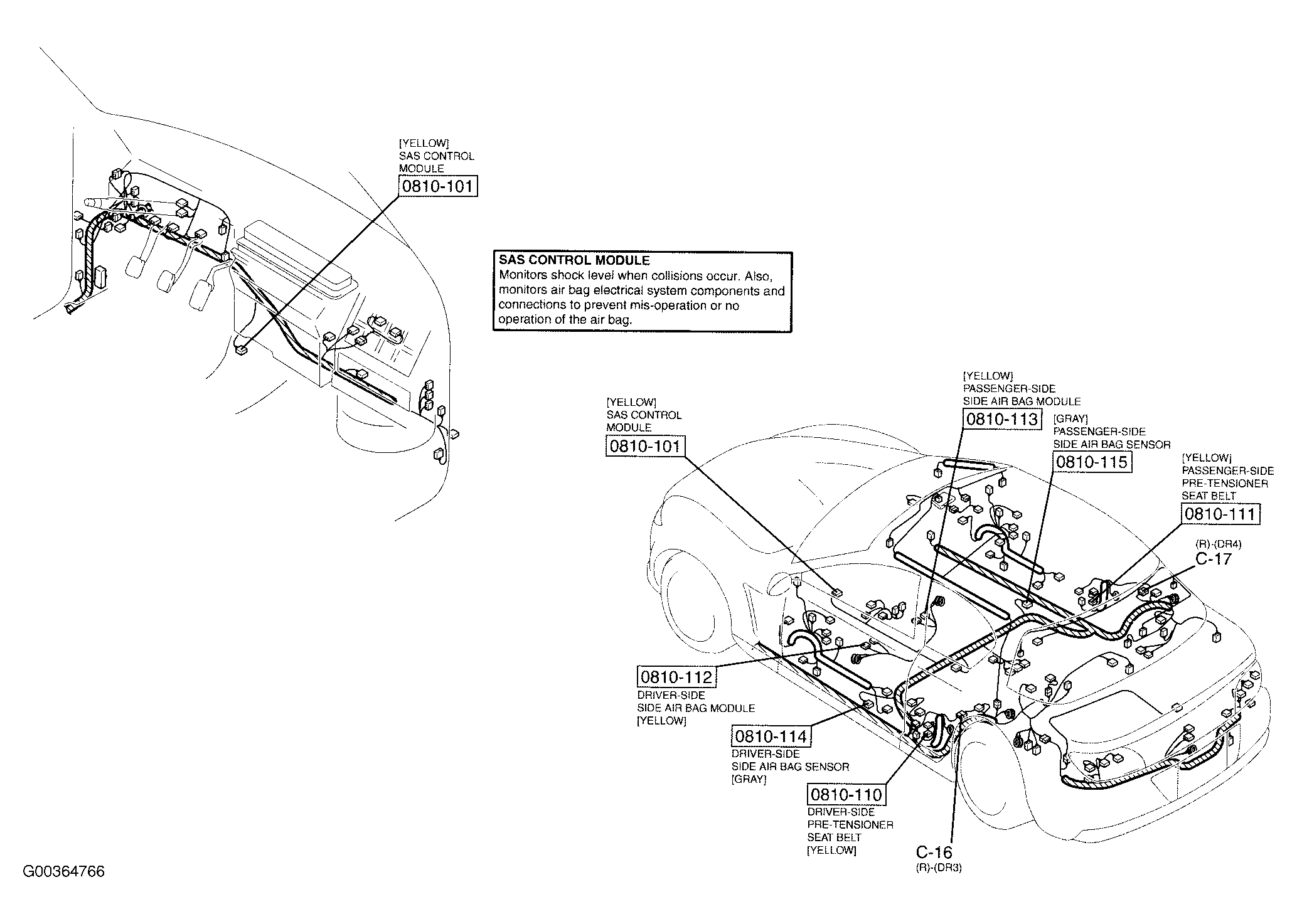

Fig 7: Air Bags
Courtesy of MAZDA MOTORS CORP.
Fig 8: Air Bags
Courtesy of MAZDA MOTORS CORP.
Fig 9: Air Bags
Courtesy of MAZDA MOTORS CORP.

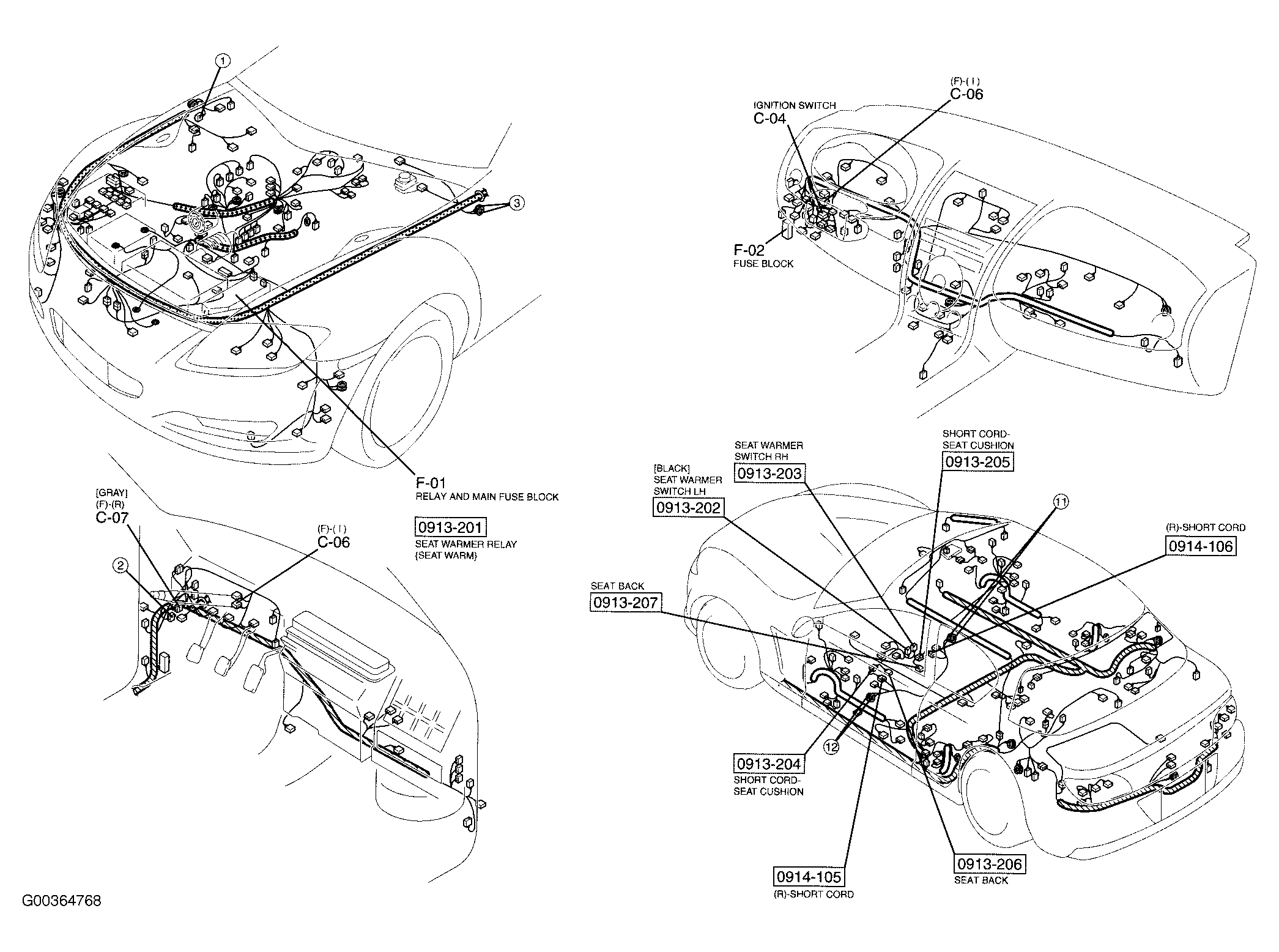

Fig 10: Seat Warmer
Courtesy of MAZDA MOTORS CORP.

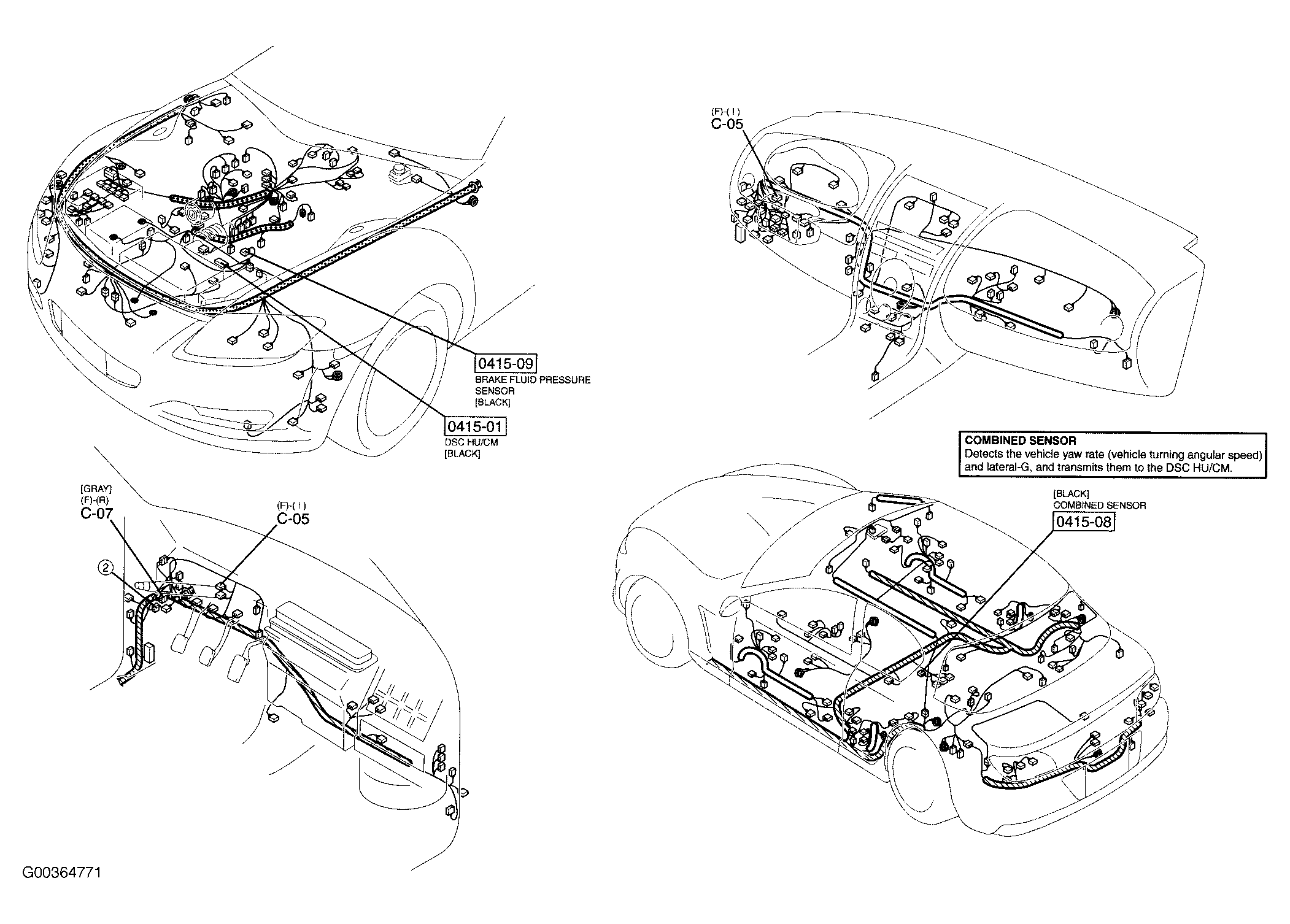

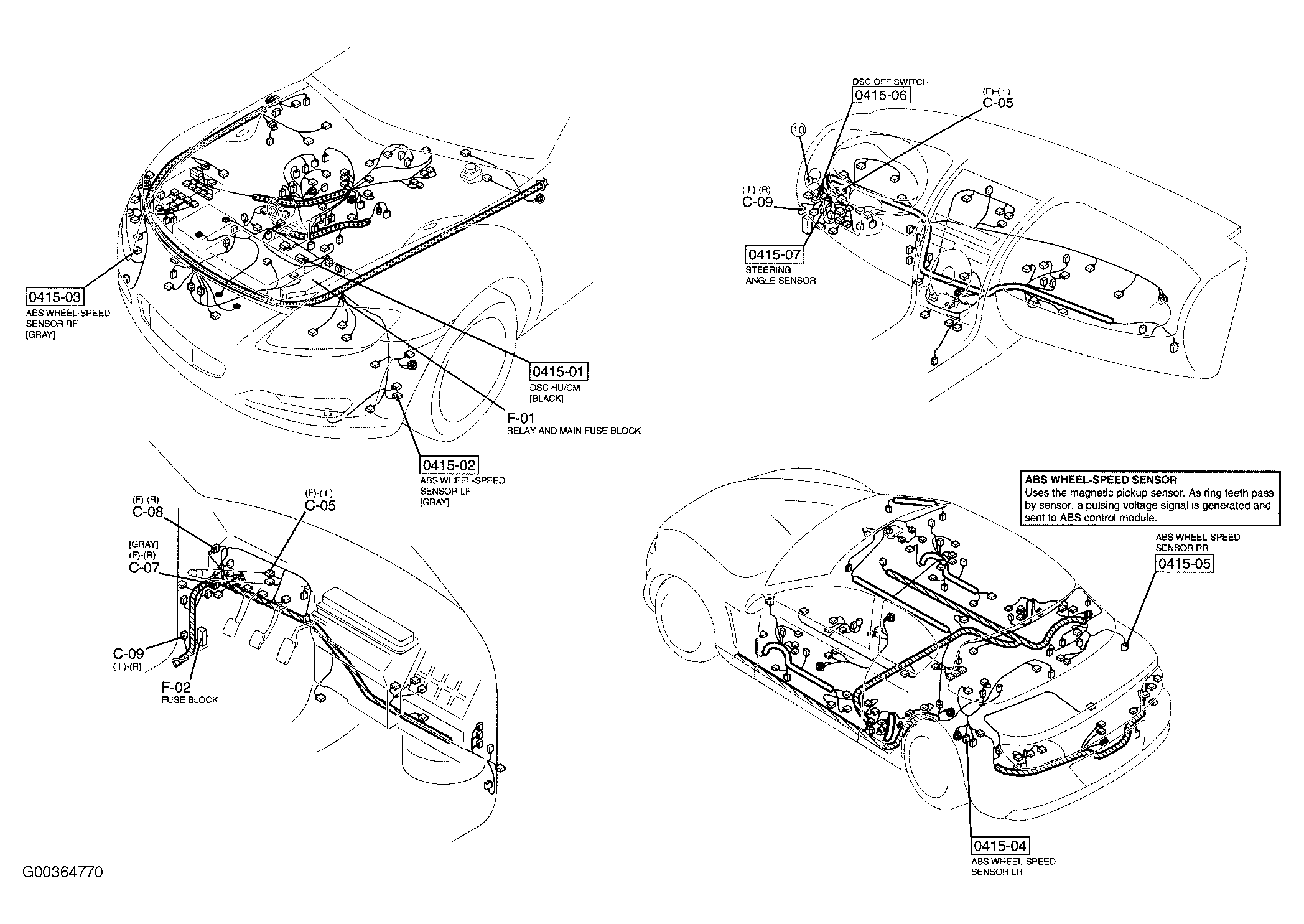

Fig 11: Dynamic Stability Control System
Courtesy of MAZDA MOTORS CORP.
Fig 12: Dynamic Stability Control System
Courtesy of MAZDA MOTORS CORP.

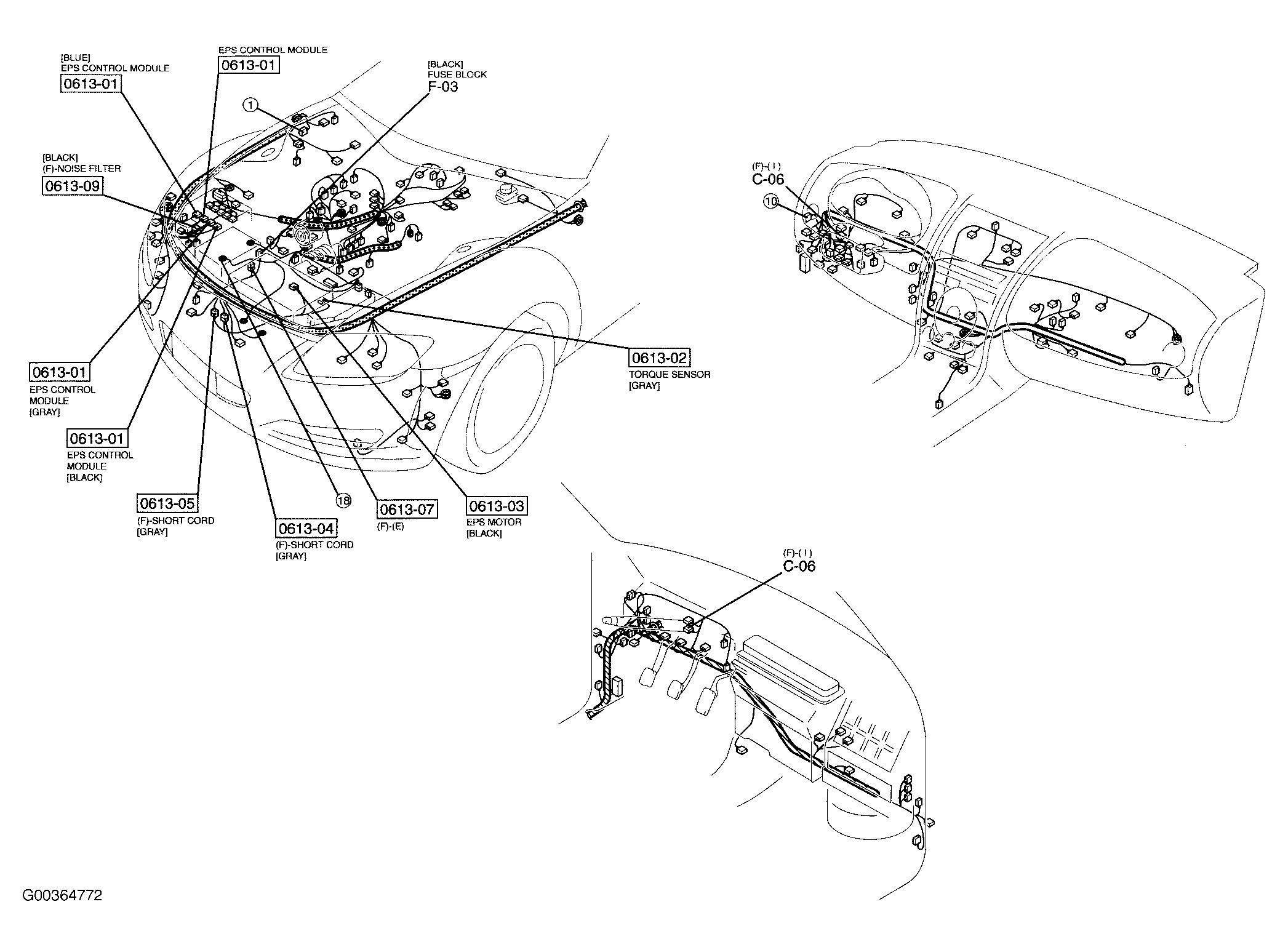

Fig 13: EPS System
Courtesy of MAZDA MOTORS CORP.

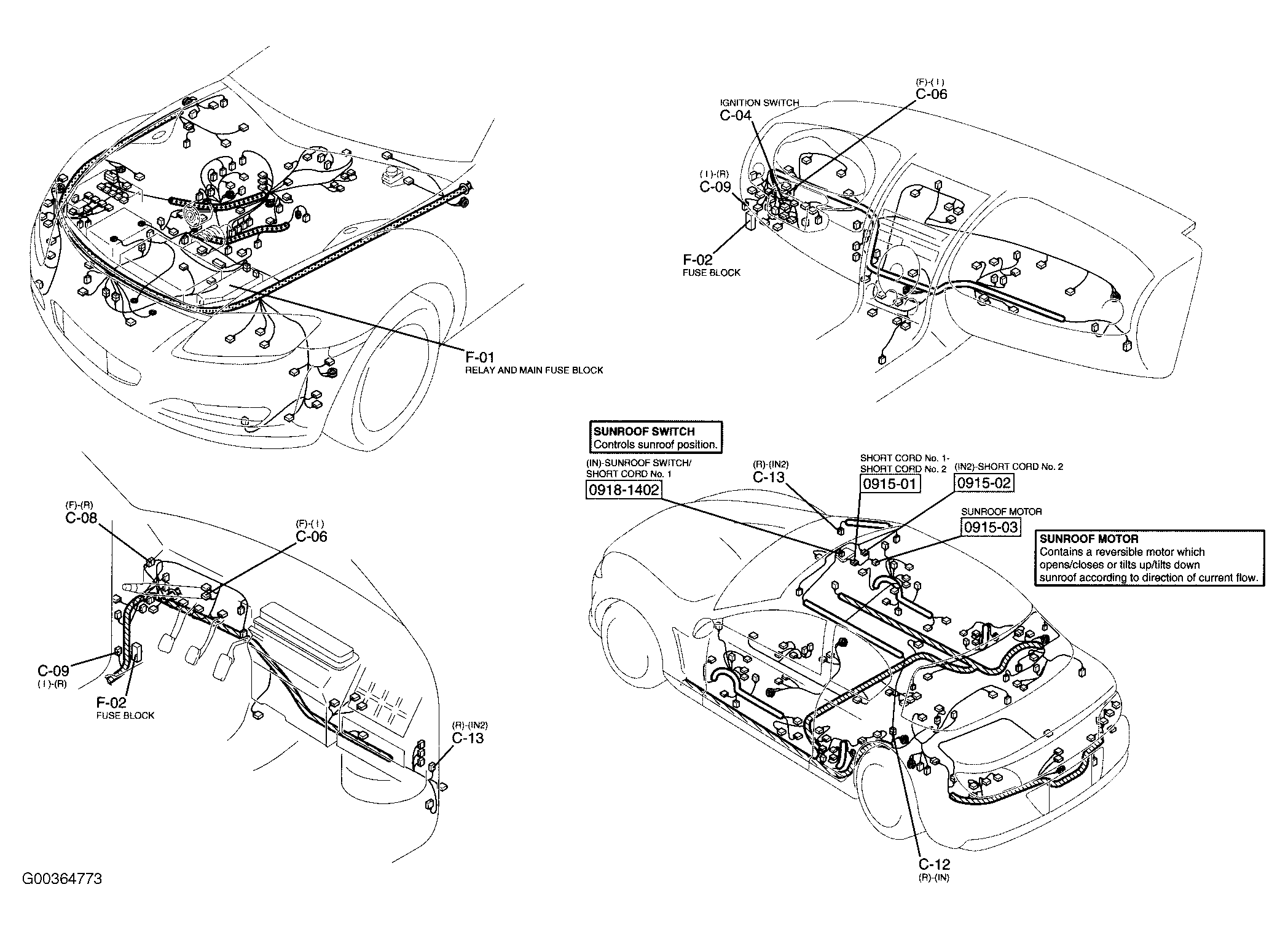

Fig 14: Sun Roof
Courtesy of MAZDA MOTORS CORP.

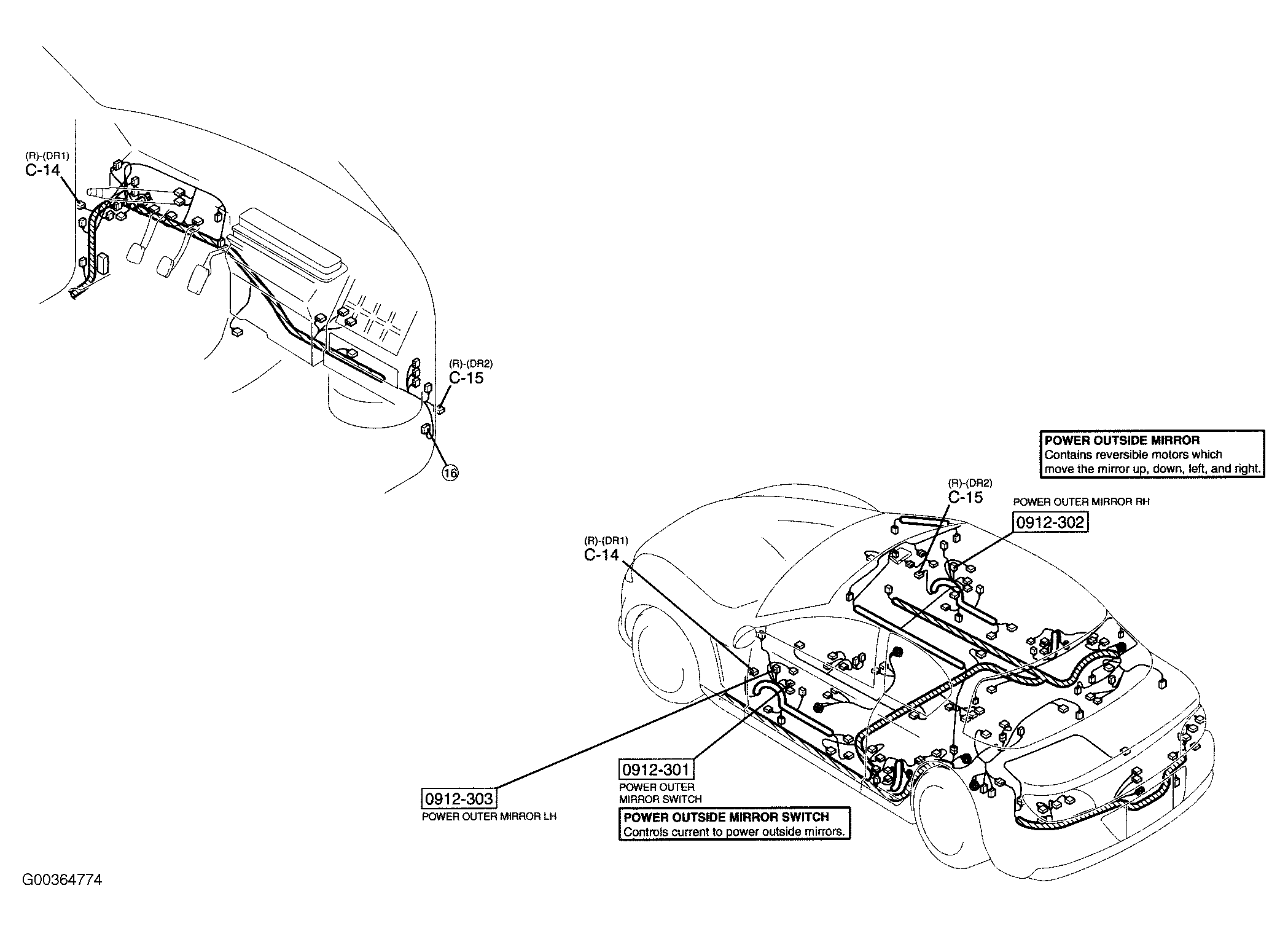

Fig 15: Power Mirrors
Courtesy of MAZDA MOTORS CORP.

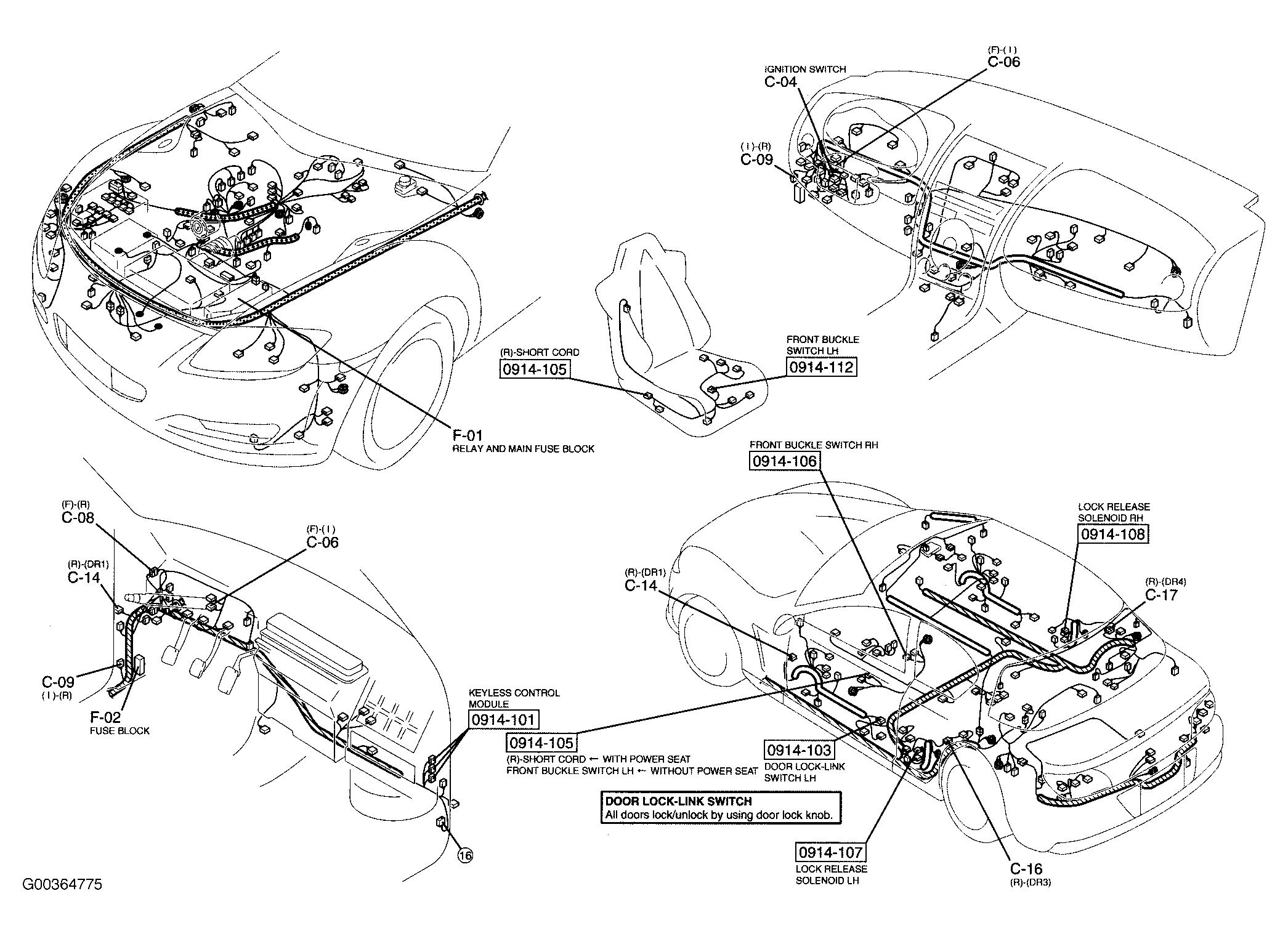

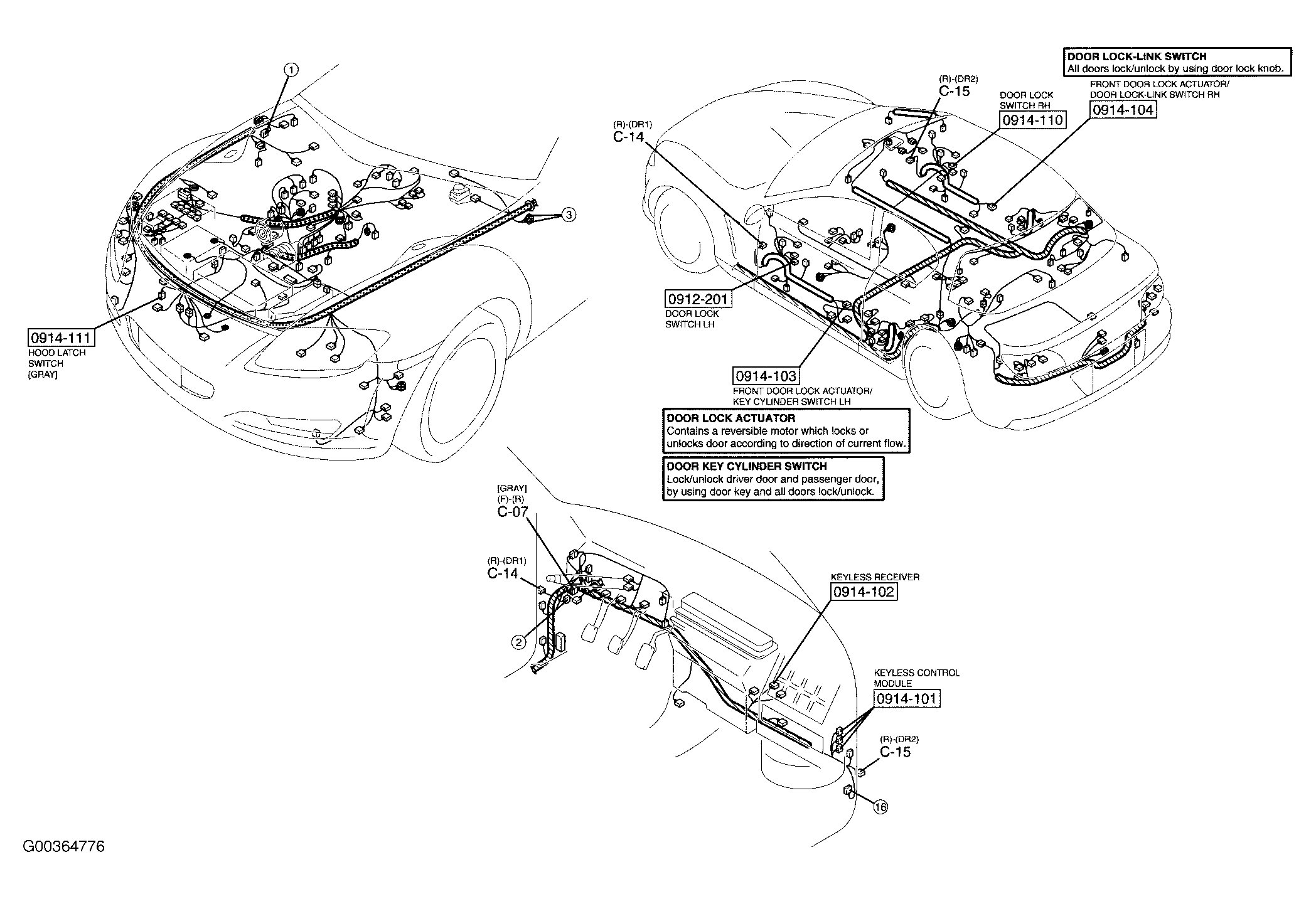

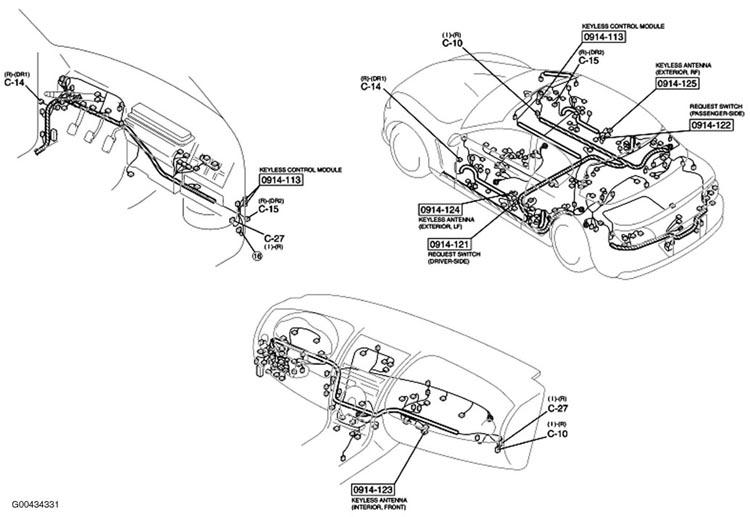

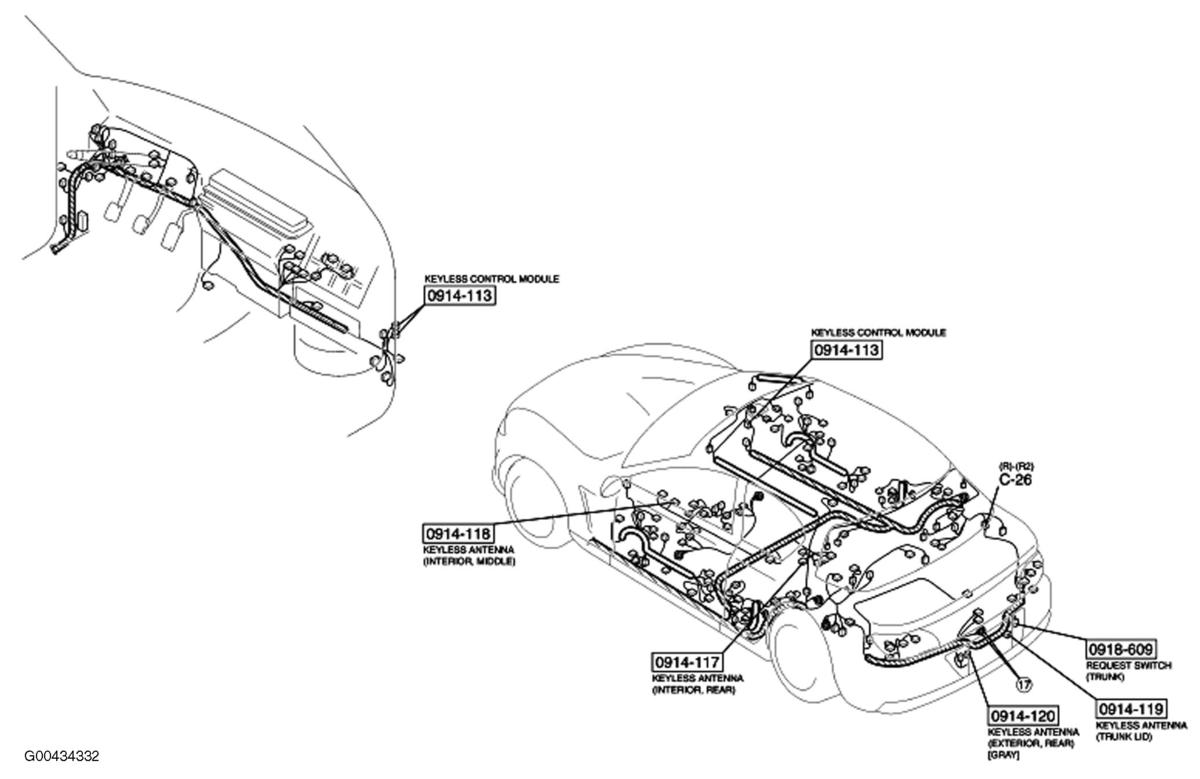

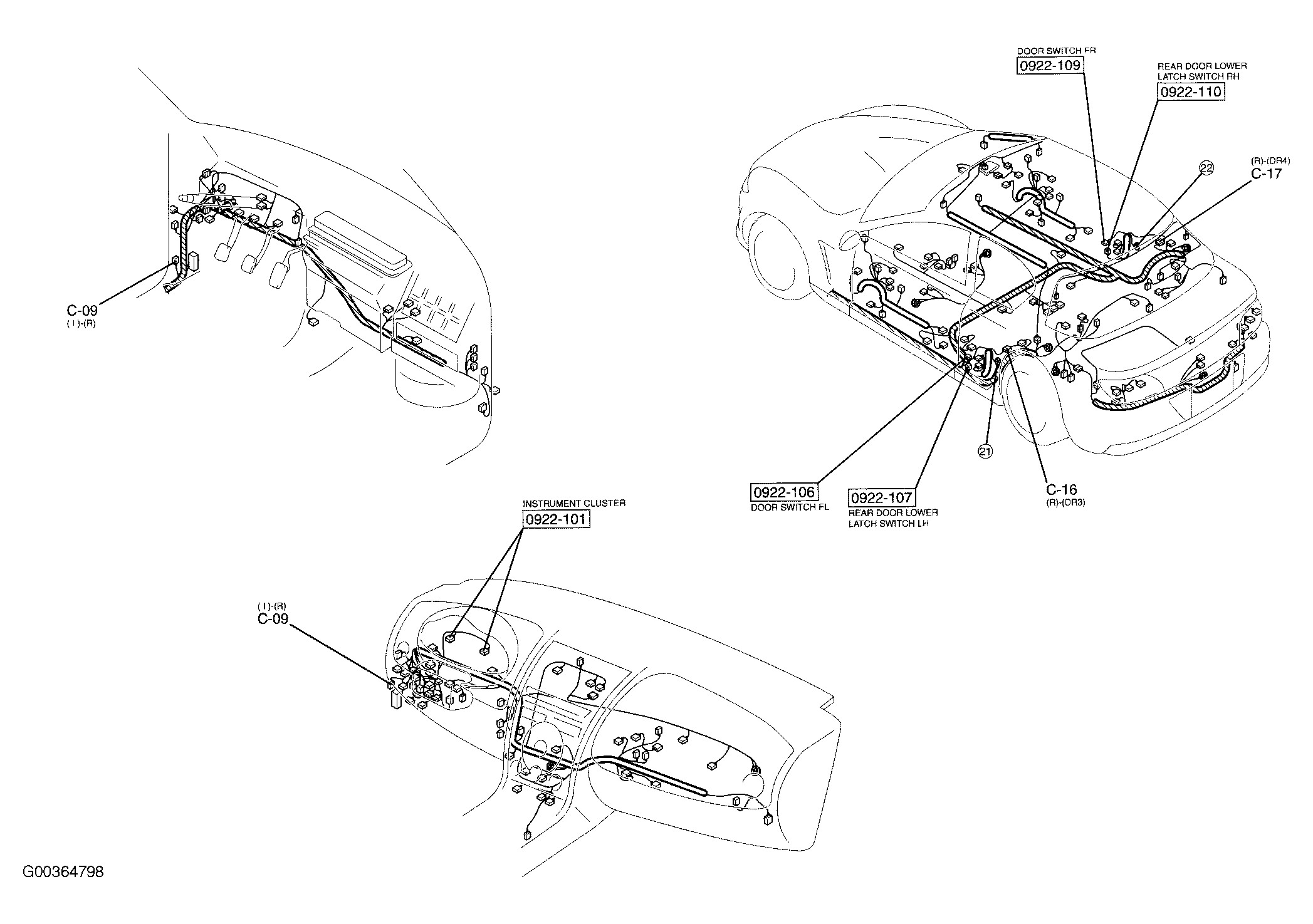

Fig 16: Keyless Entry System
Courtesy of MAZDA MOTORS CORP.
Fig 17: Keyless Entry System
Courtesy of MAZDA MOTORS CORP.

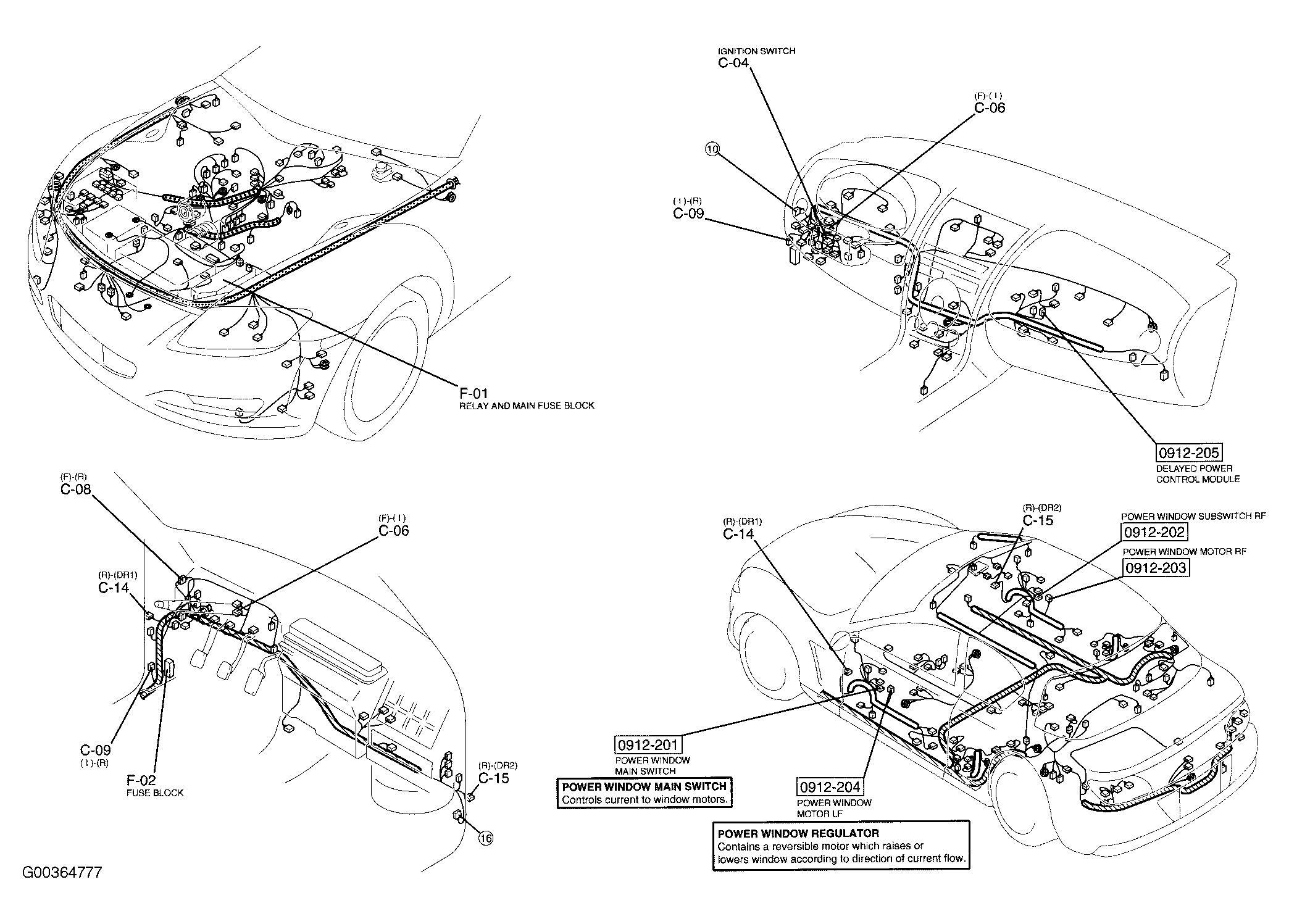

Fig 18: Power Windows
Courtesy of MAZDA MOTORS CORP.

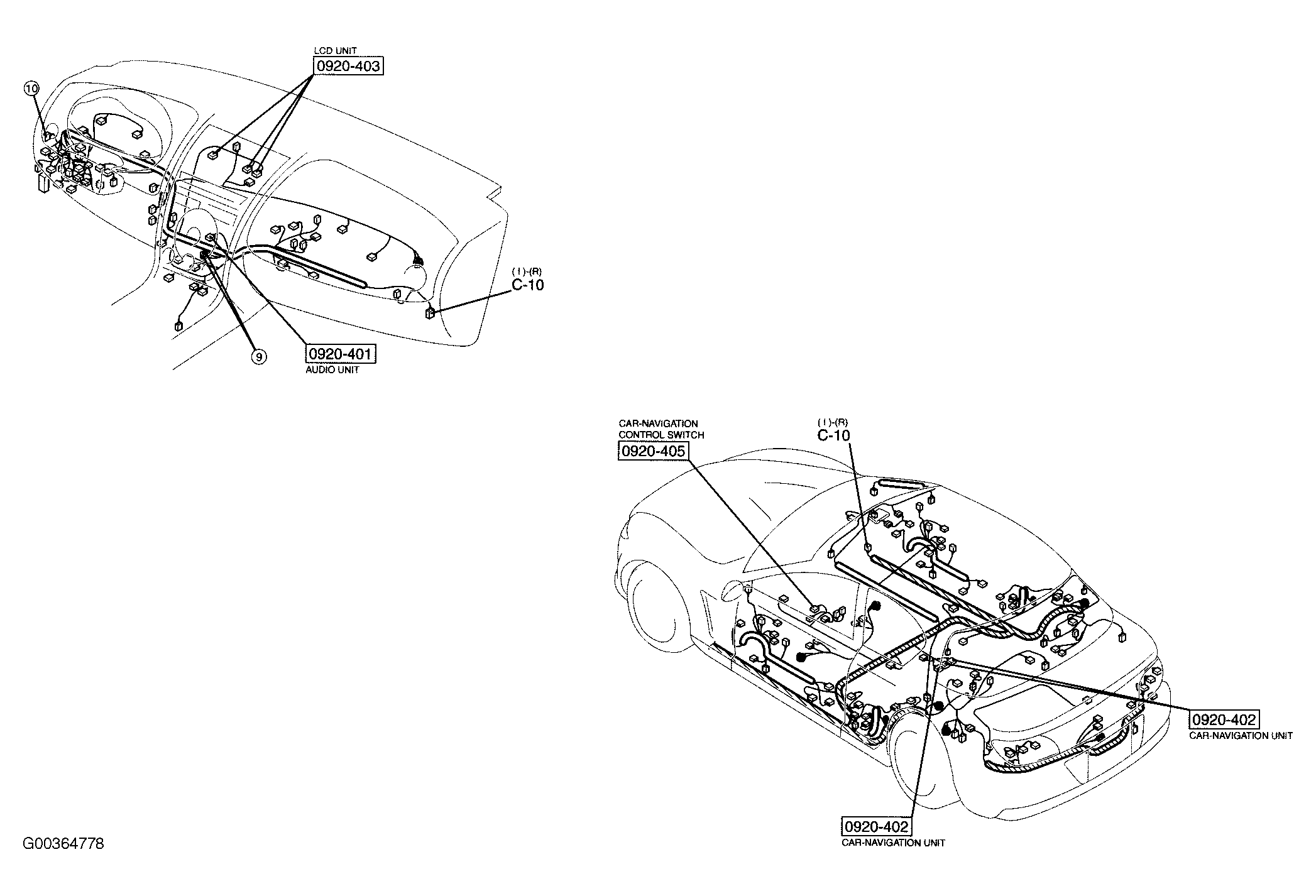

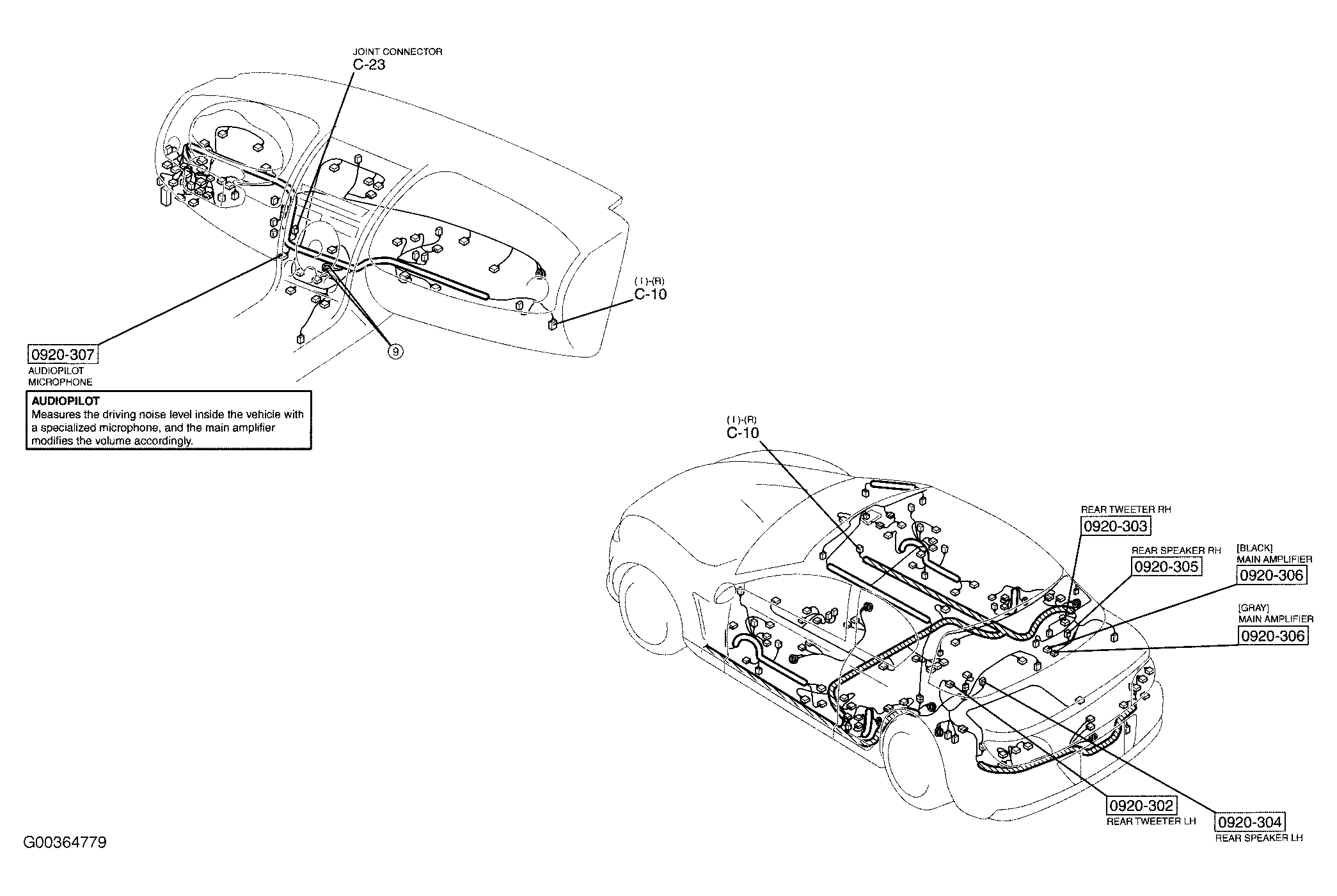

Fig 19: Navigation System
Courtesy of MAZDA MOTORS CORP.
Fig 20: Navigation System
Courtesy of MAZDA MOTORS CORP.

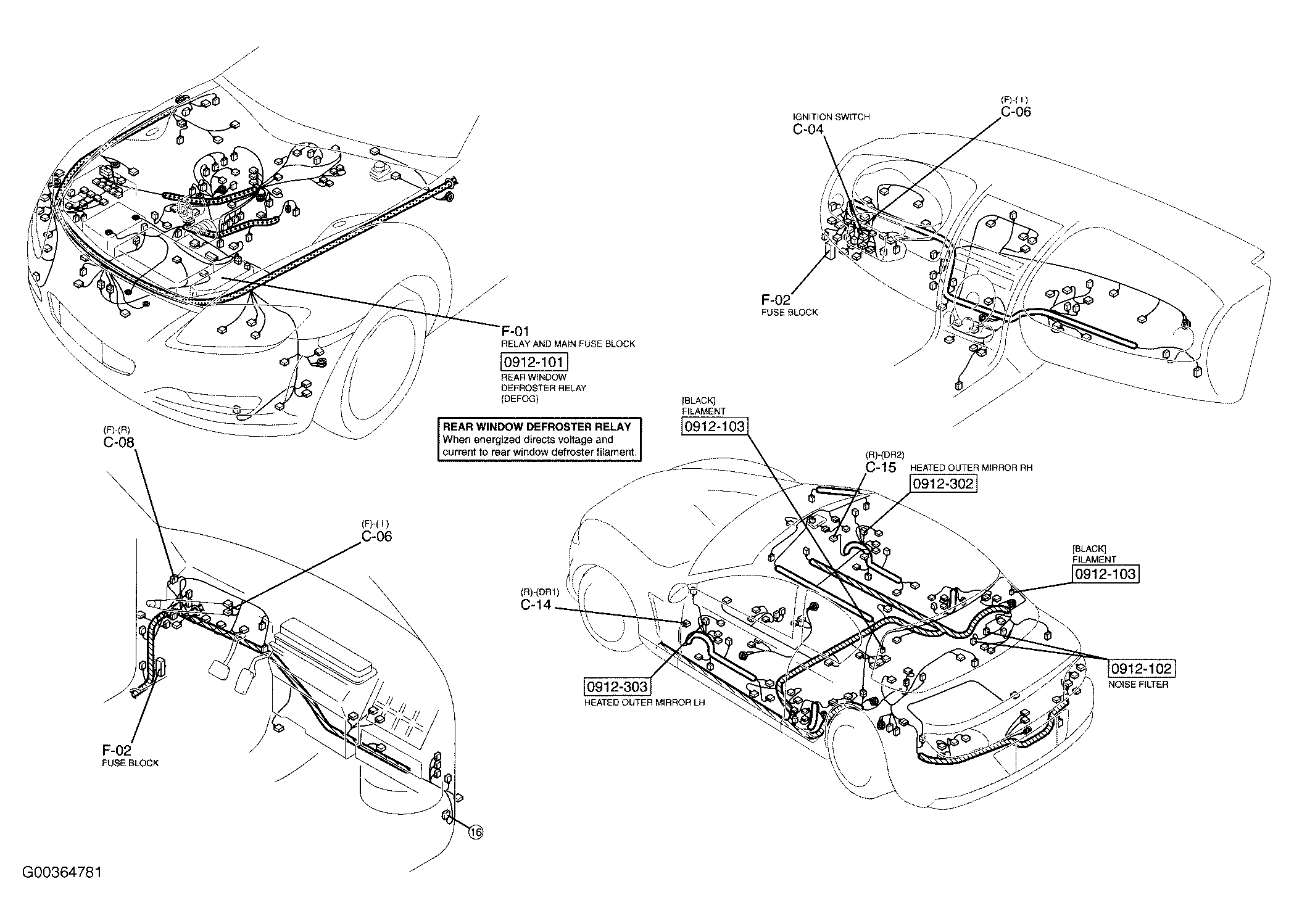

Fig 21: Rear Defrost System
Courtesy of MAZDA MOTORS CORP.

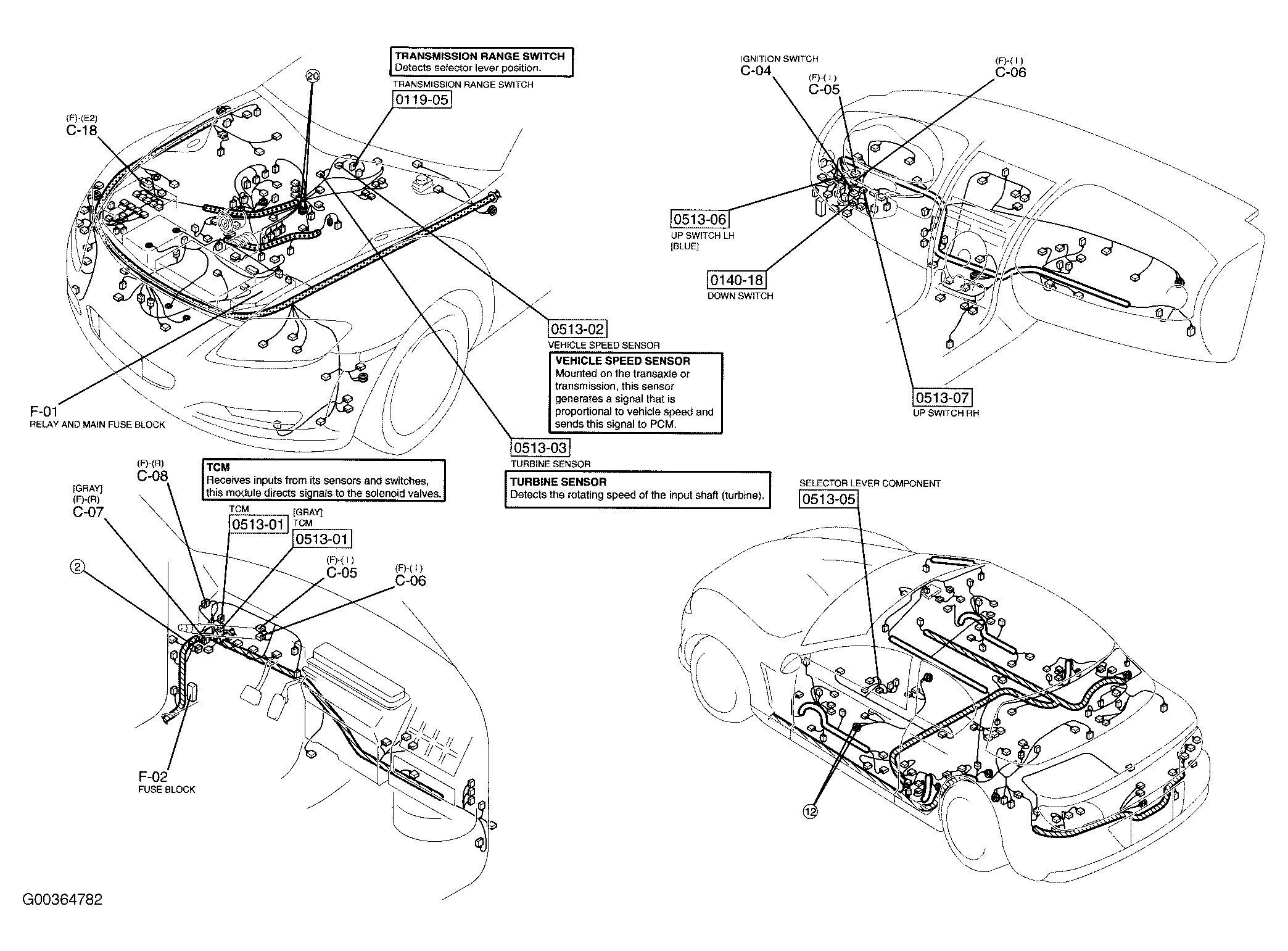

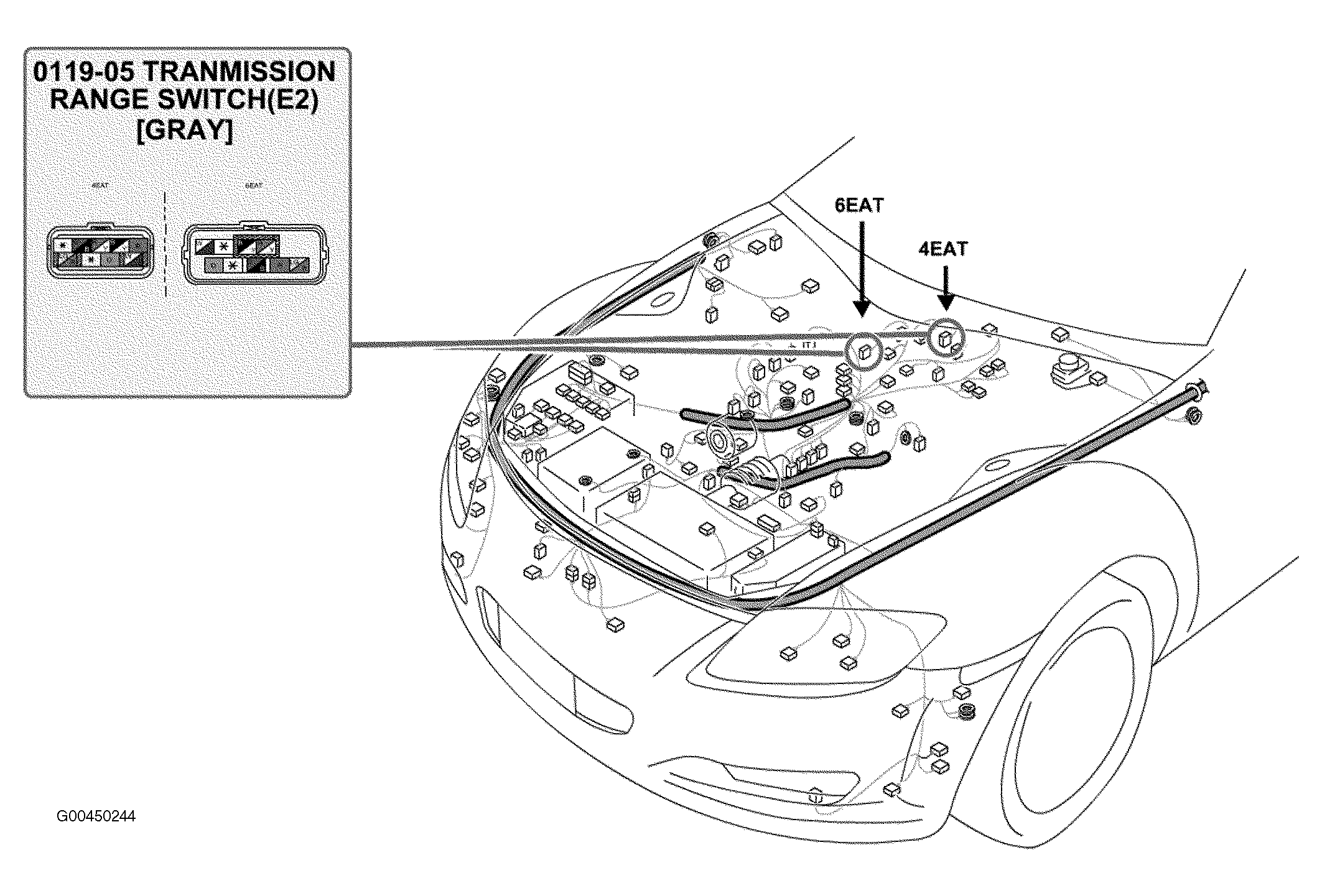

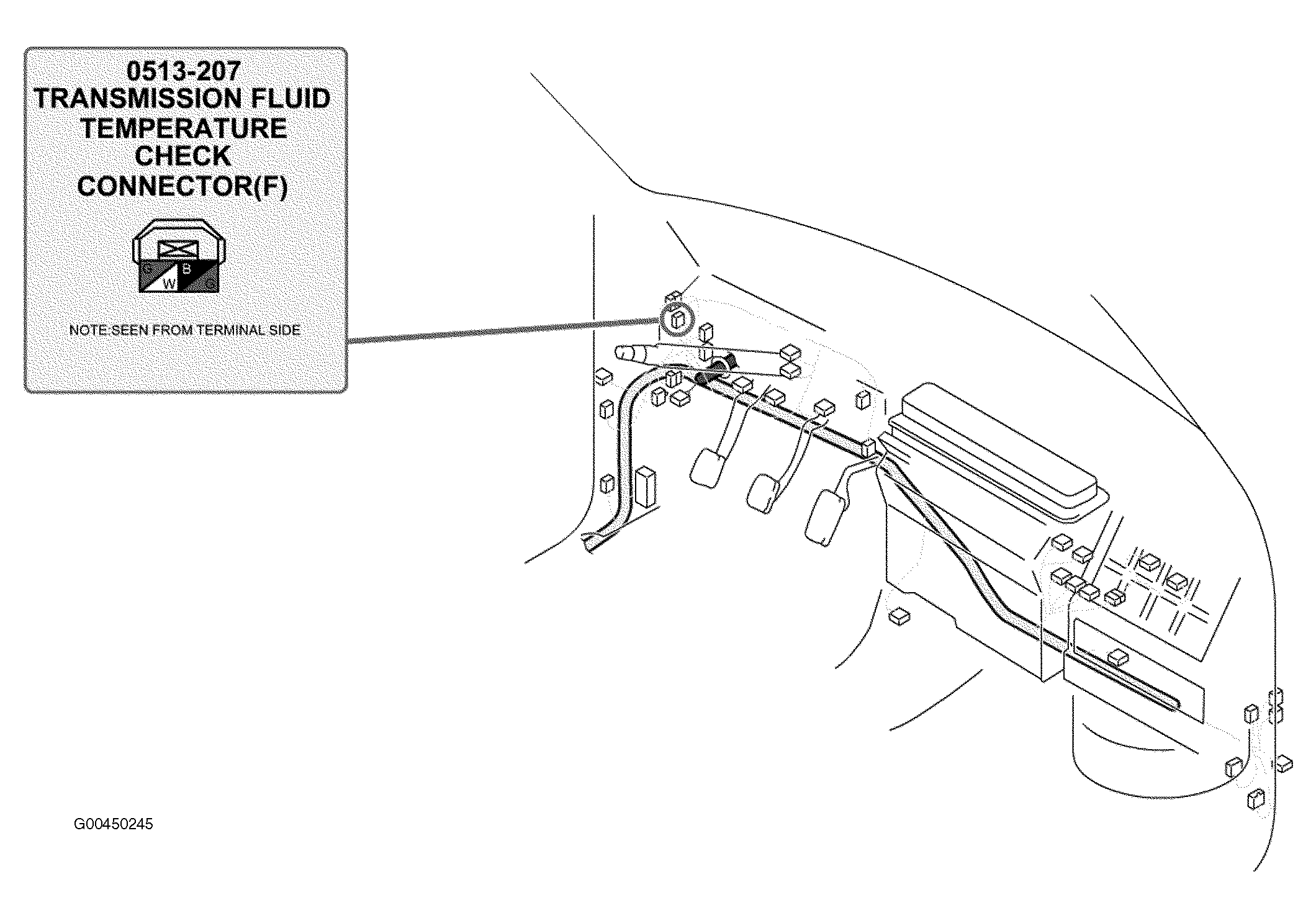

Fig 22: Automatic Transmission Control System
Courtesy of MAZDA MOTORS CORP.

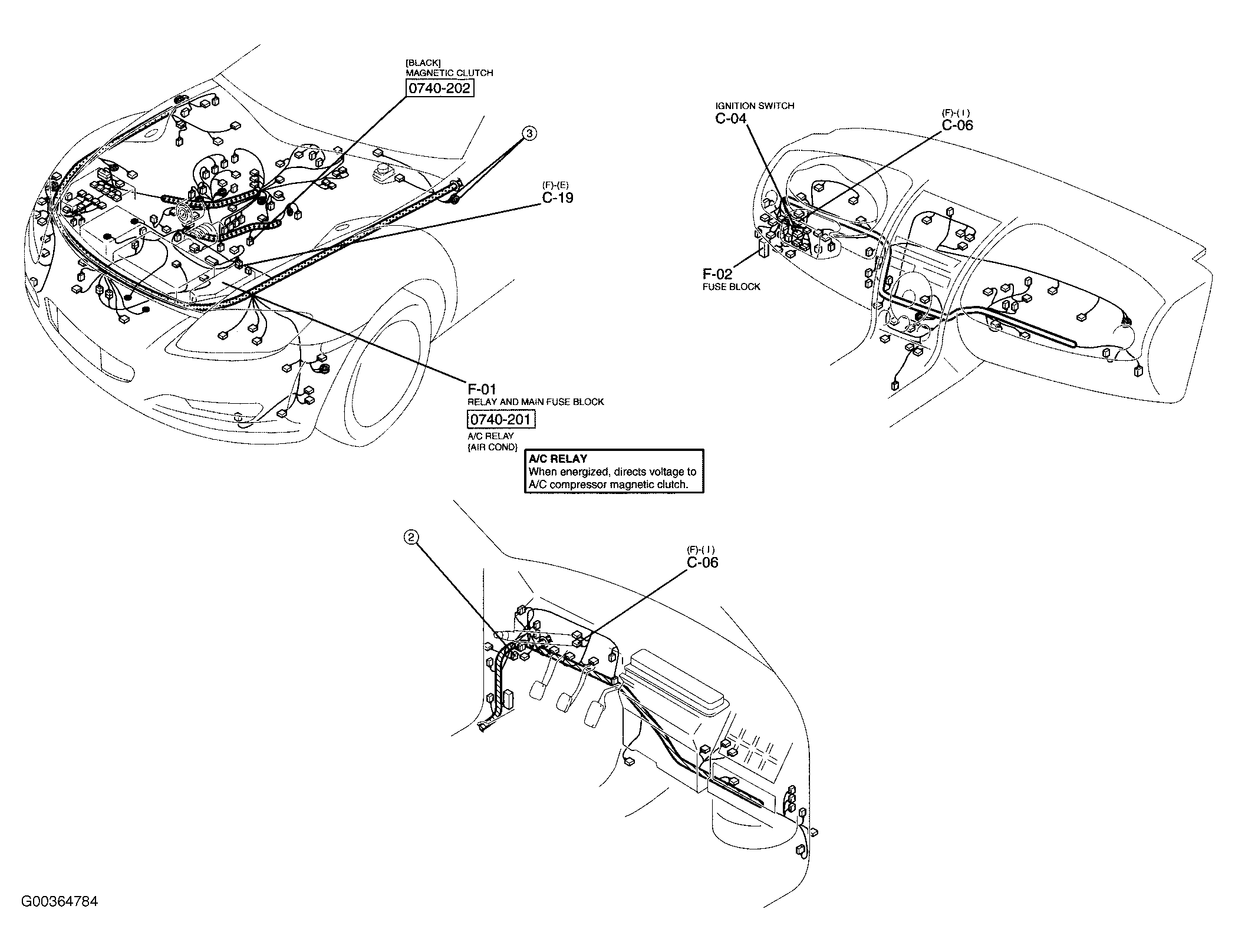

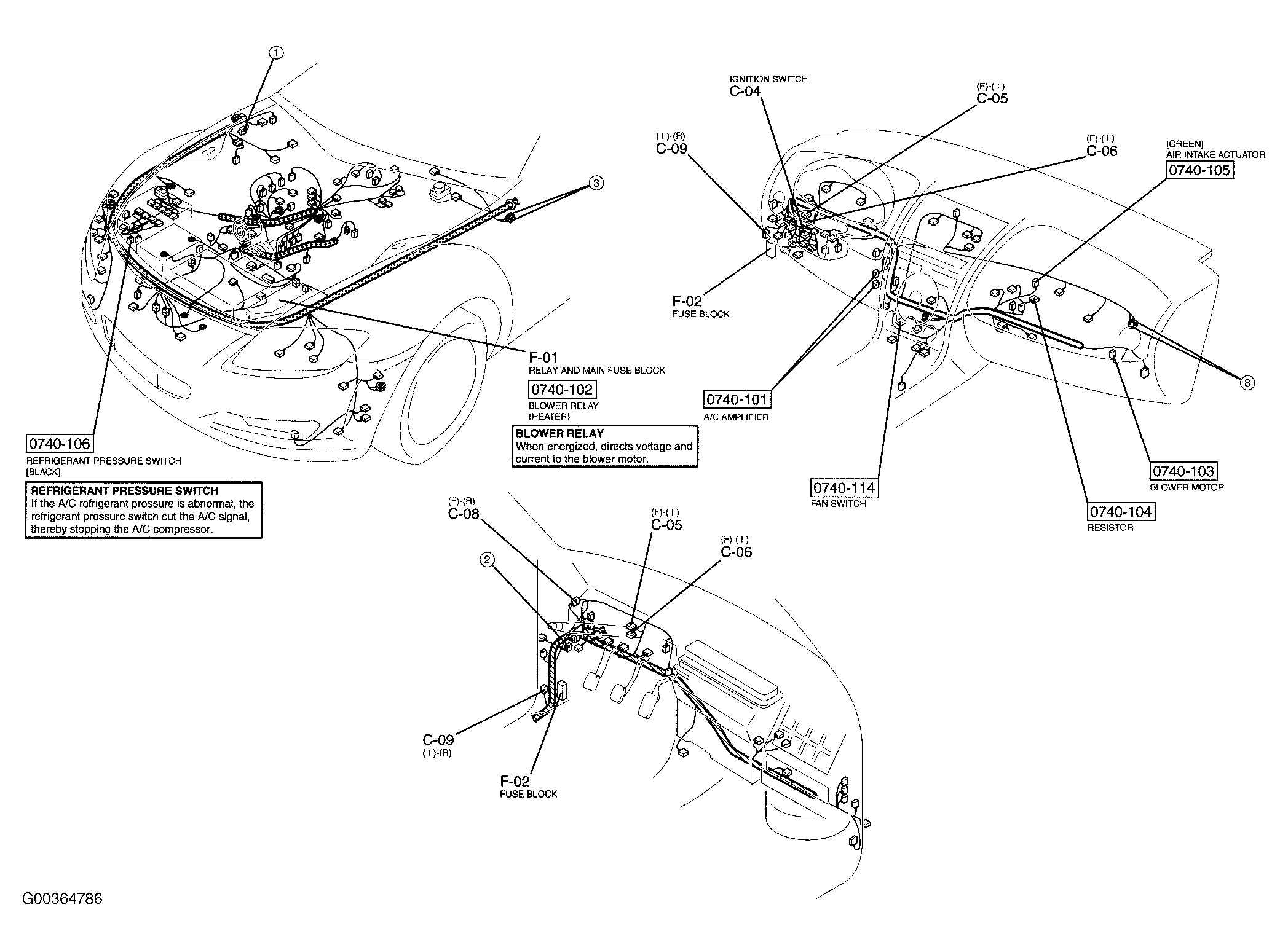

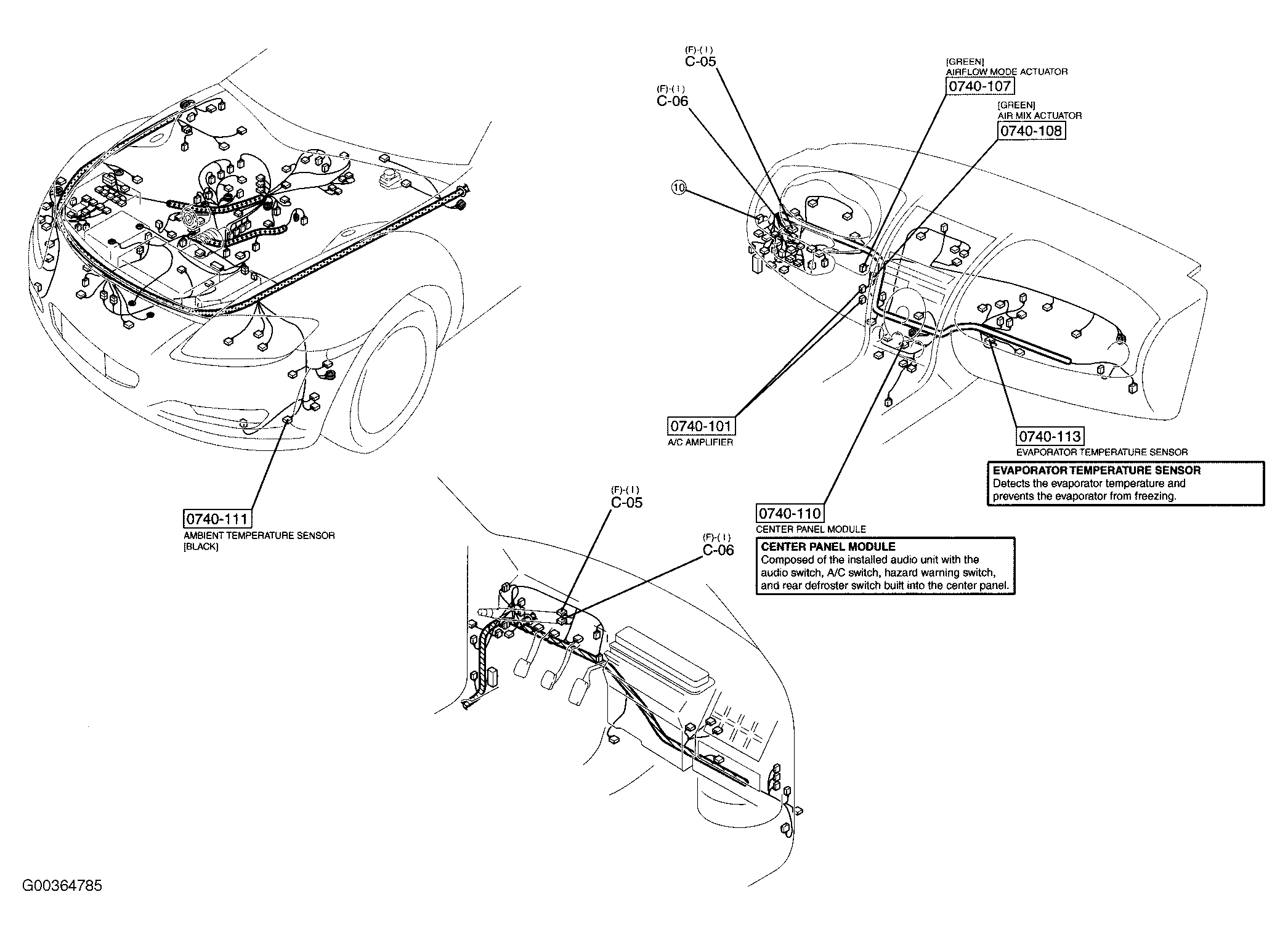

Fig 23: Air Conditioning System
Courtesy of MAZDA MOTORS CORP.

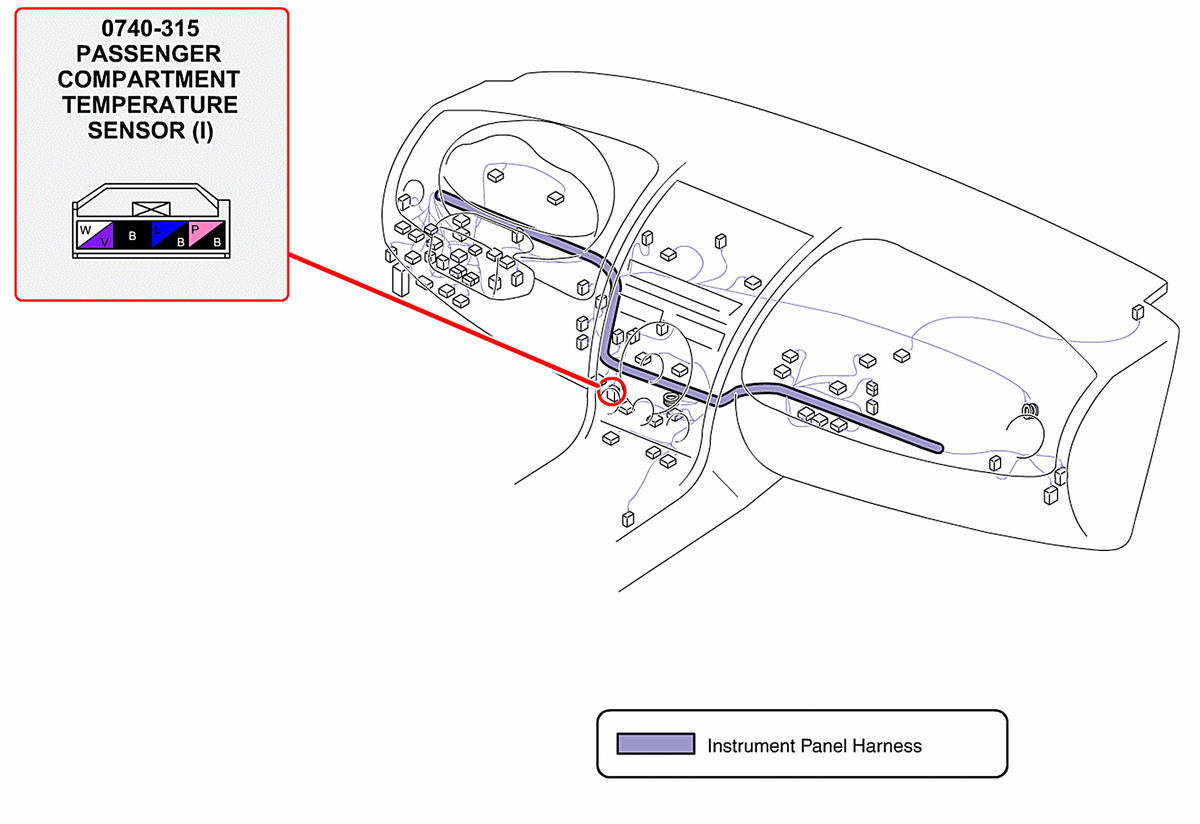

Fig 24: Heater & A/C System
Courtesy of MAZDA MOTORS CORP.
Fig 25: Heater & A/C System
Courtesy of MAZDA MOTORS CORP.

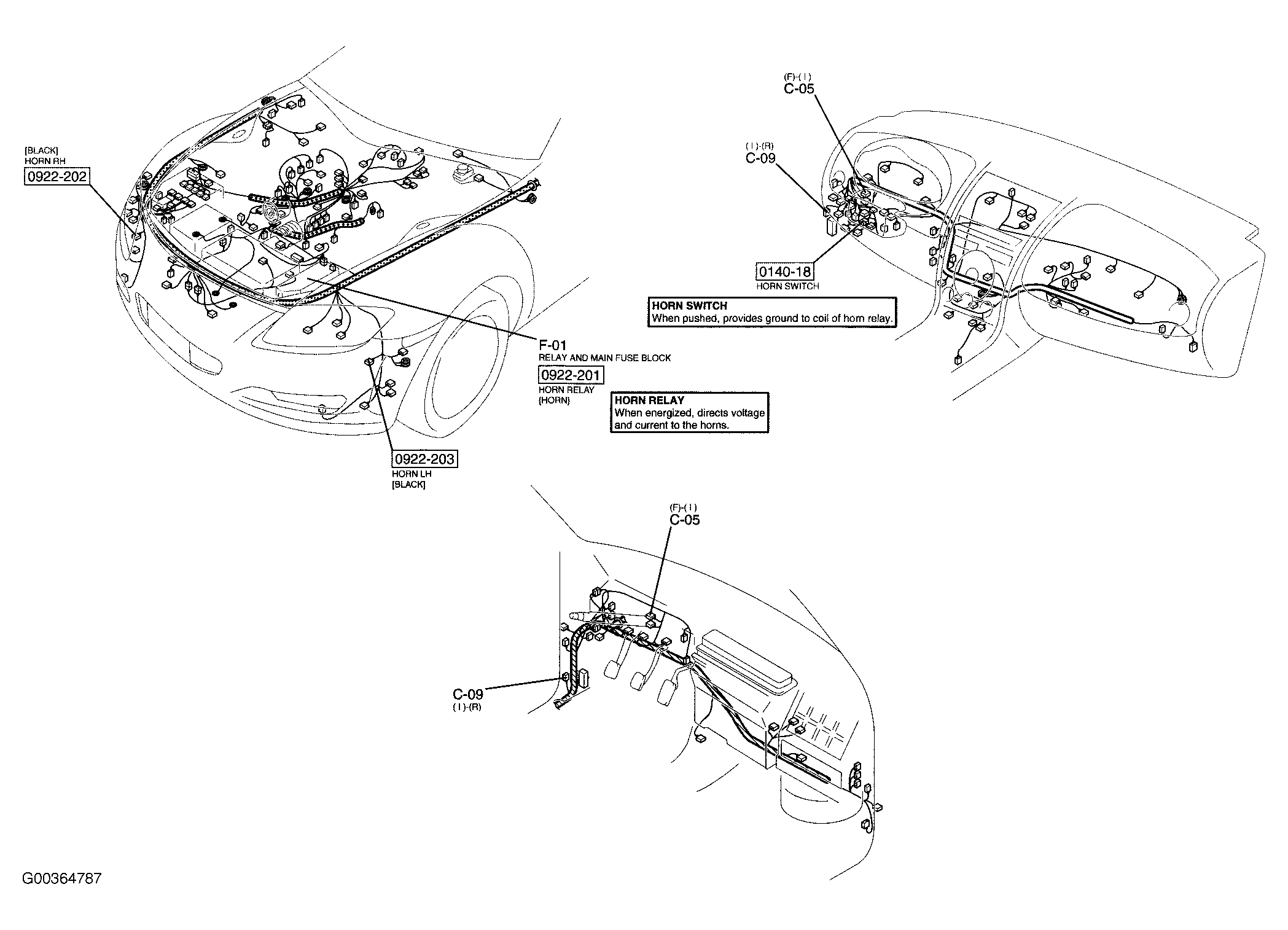

Fig 26: Horn & Brake Lights
Courtesy of MAZDA MOTORS CORP.

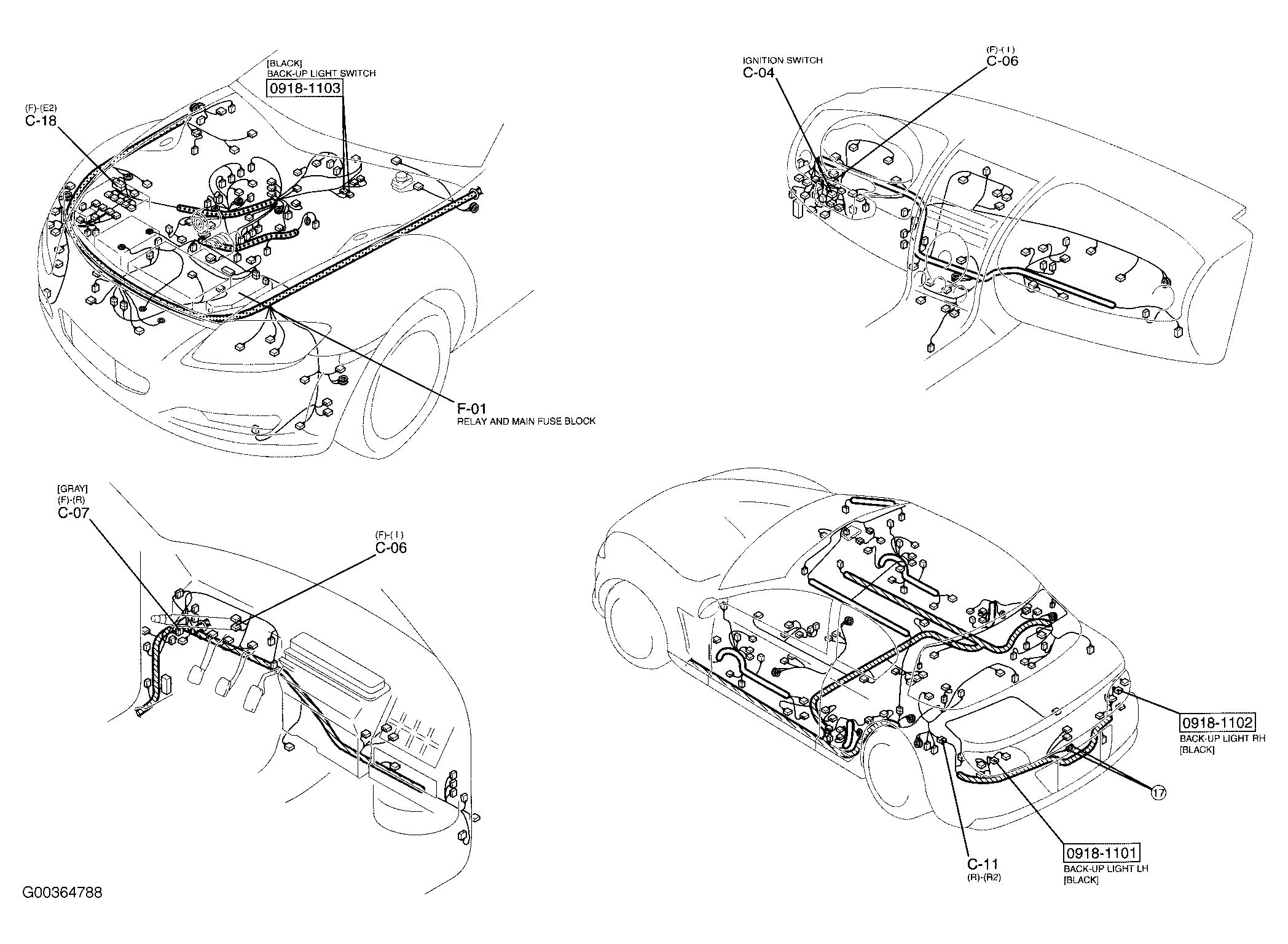

Fig 27: Back-Up Lights
Courtesy of MAZDA MOTORS CORP.

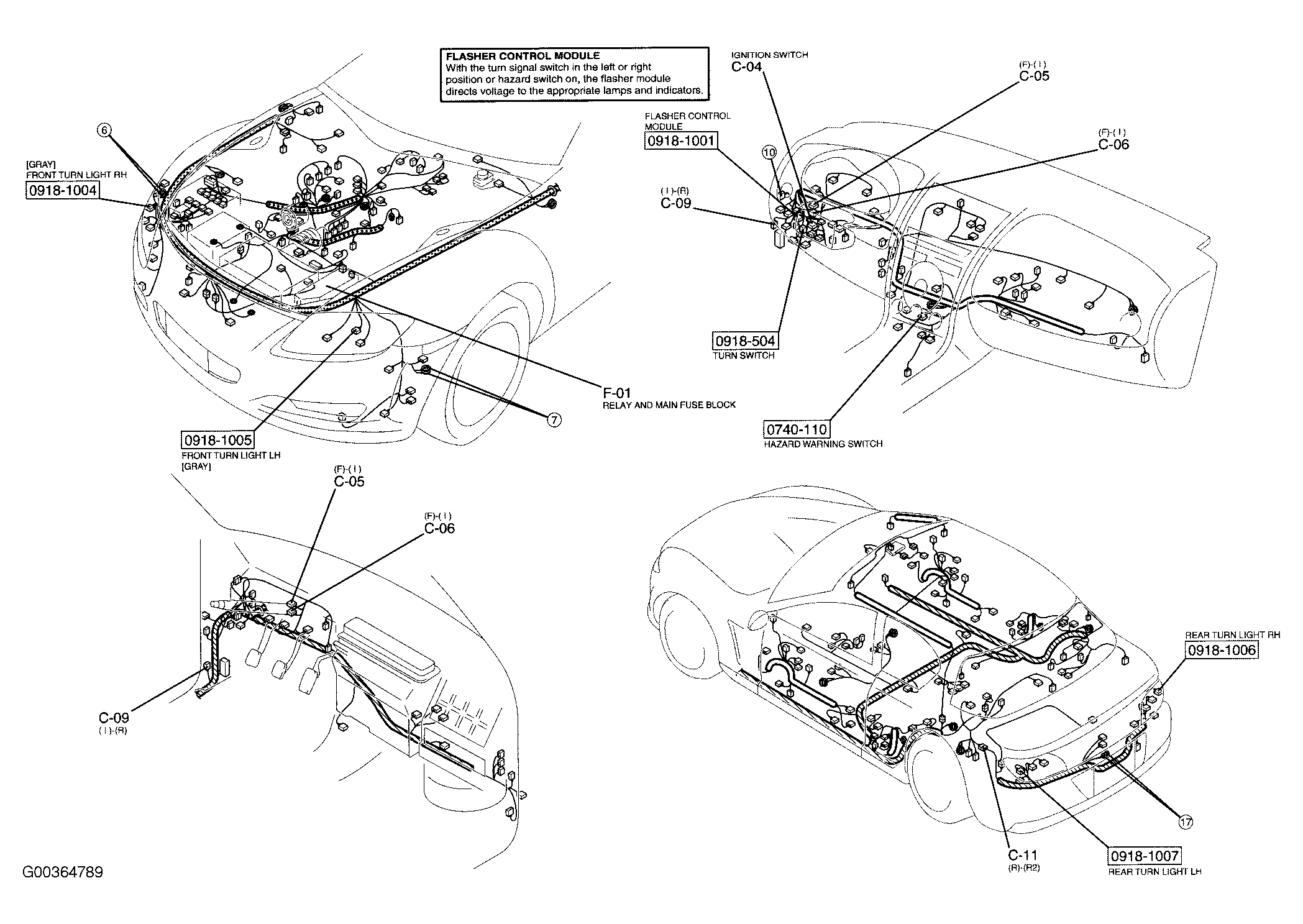

Fig 28: Turn & Hazard Lights
Courtesy of MAZDA MOTORS CORP.

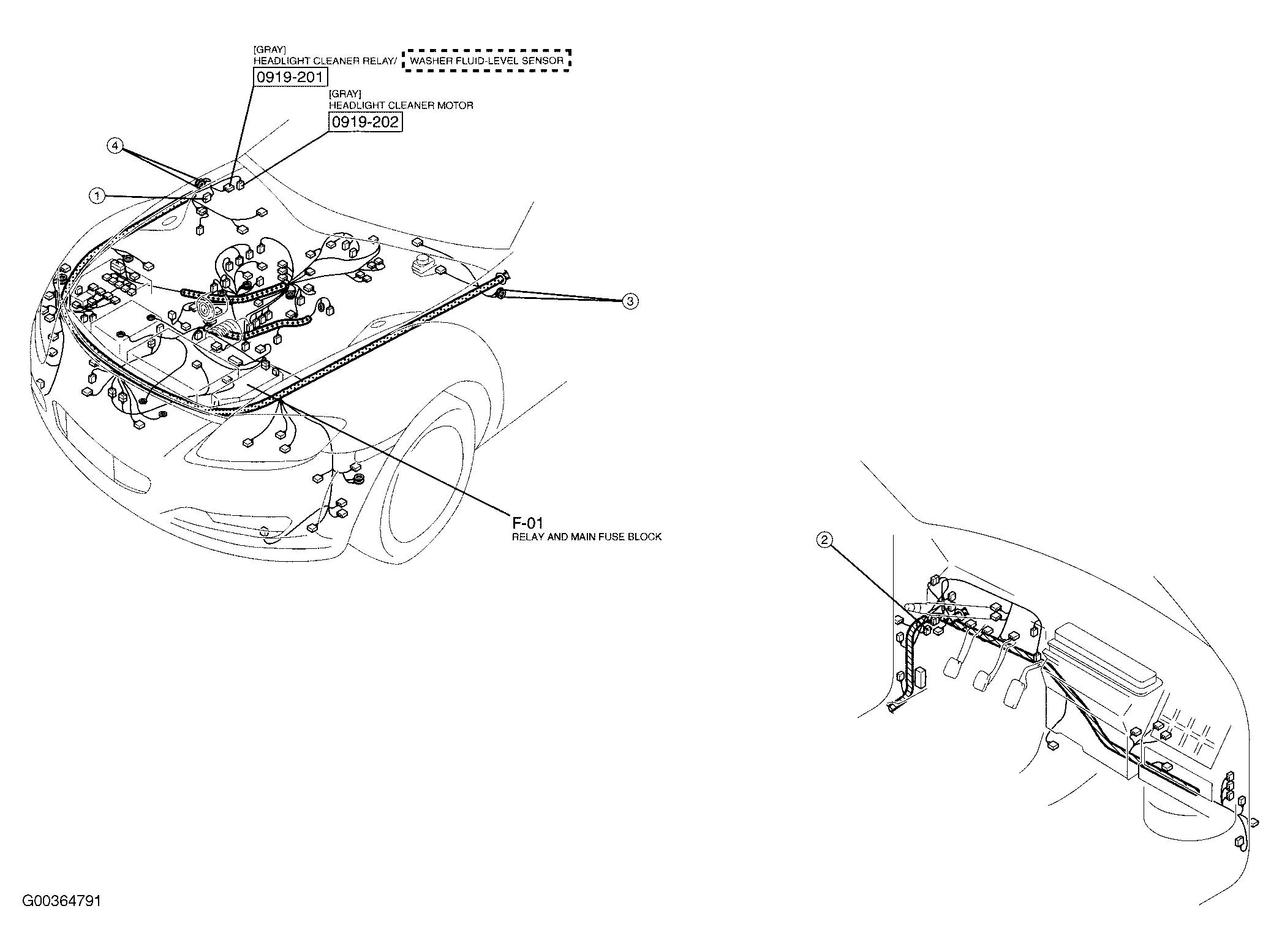

Fig 29: Headlight Cleaning System
Courtesy of MAZDA MOTORS CORP.

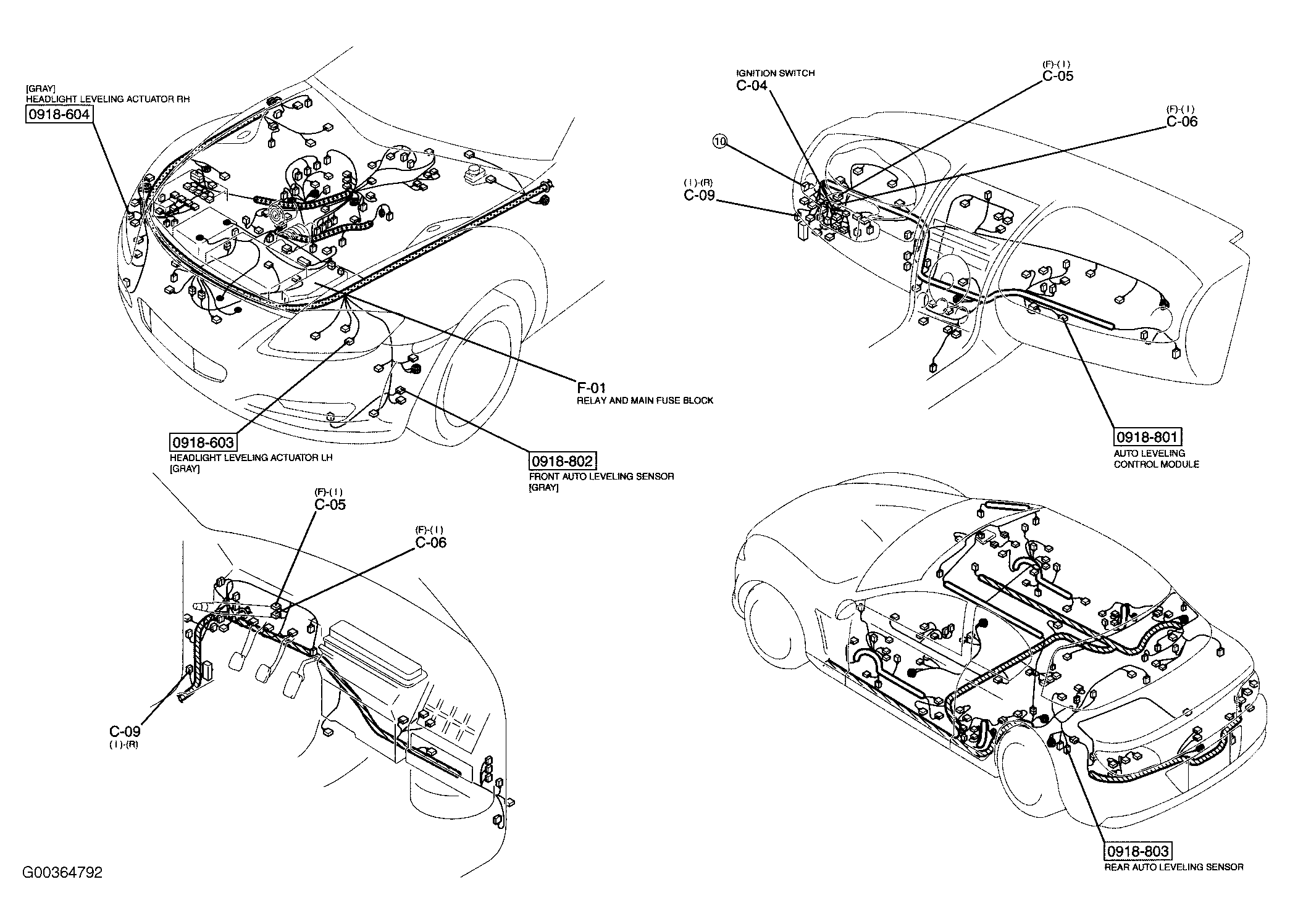

Fig 30: Headlight Leveling System
Courtesy of MAZDA MOTORS CORP.

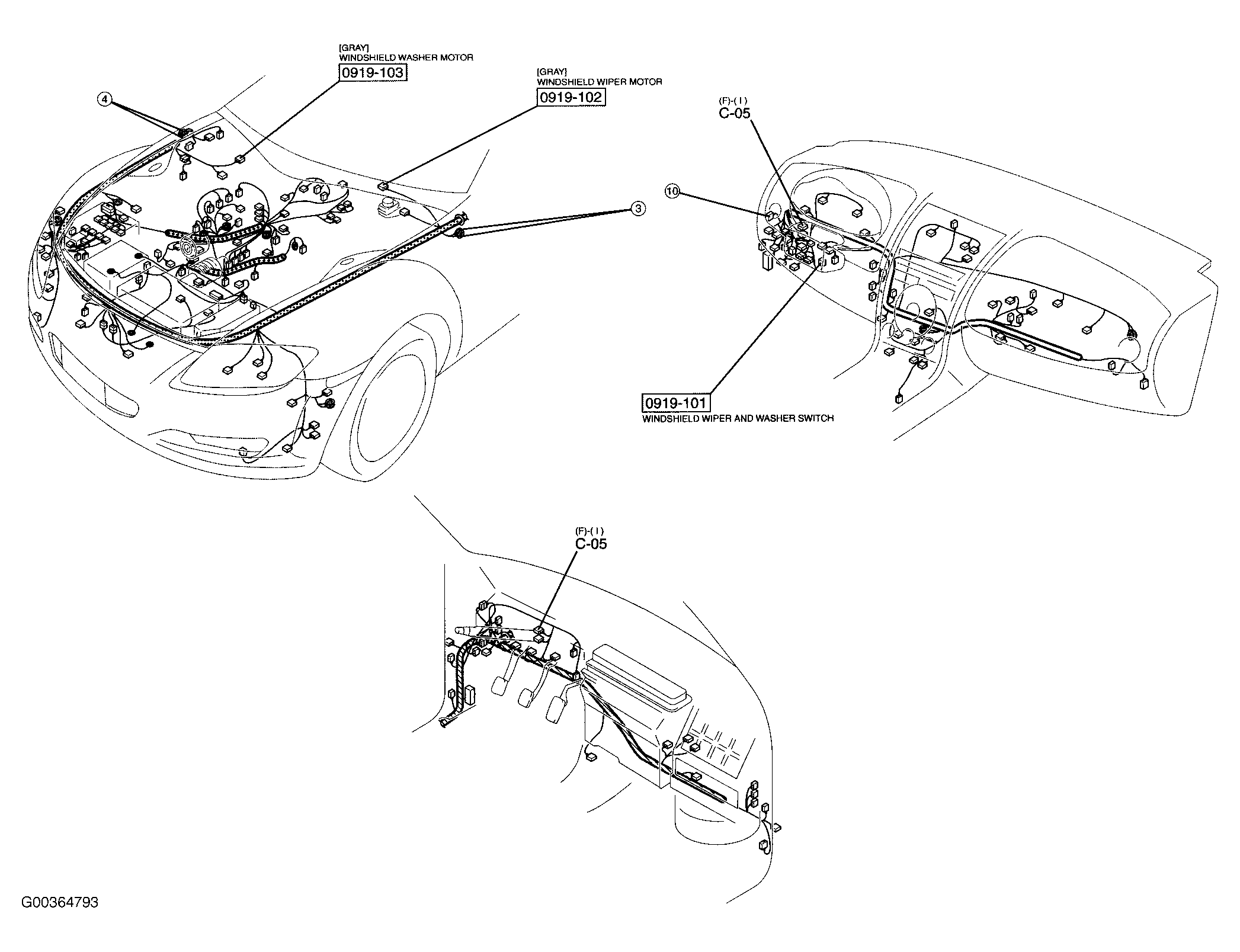

Fig 31: Wiper/Washer System
Courtesy of MAZDA MOTORS CORP.

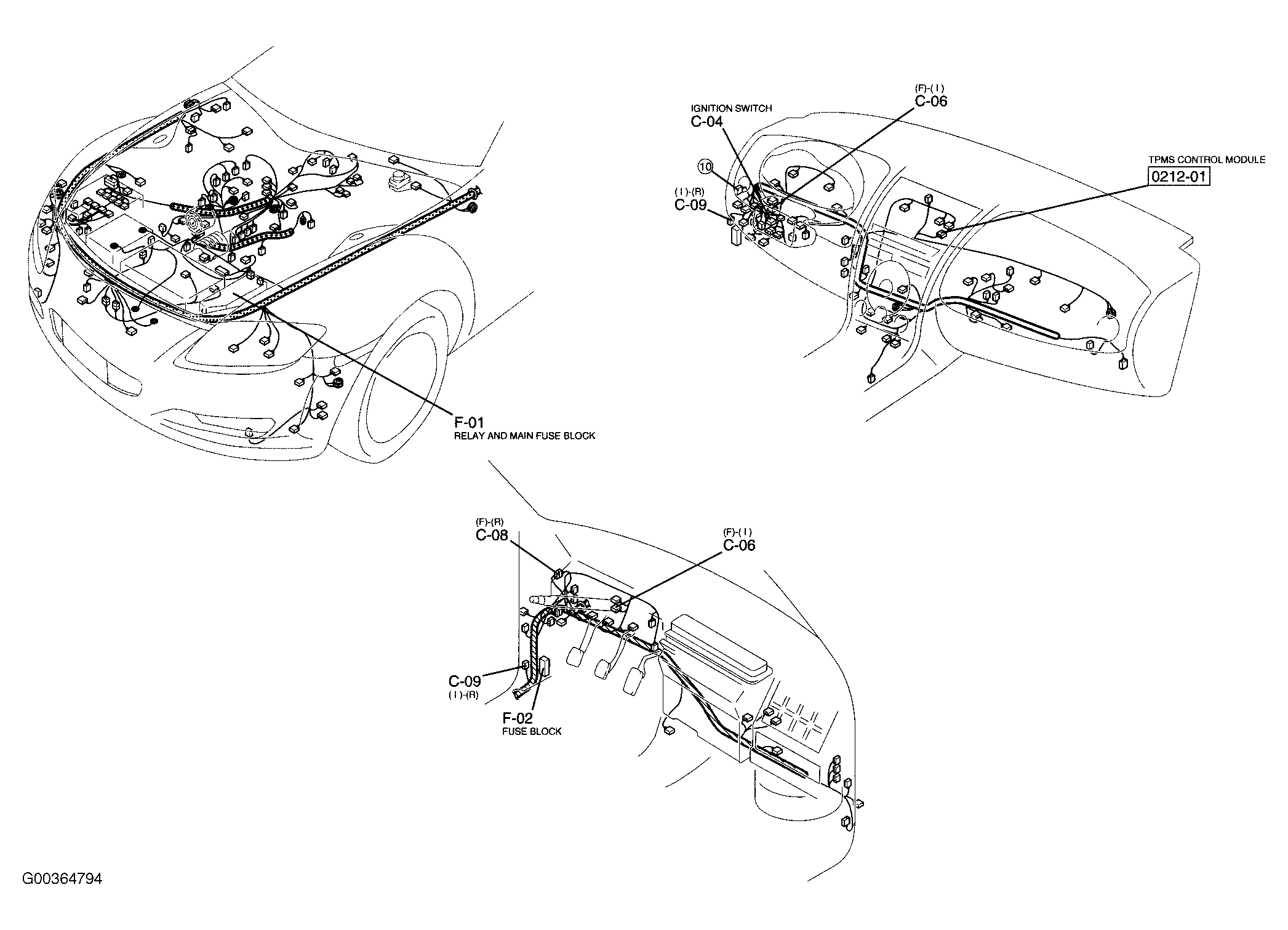

Fig 32: Tire Pressure Monitoring System
Courtesy of MAZDA MOTORS CORP.

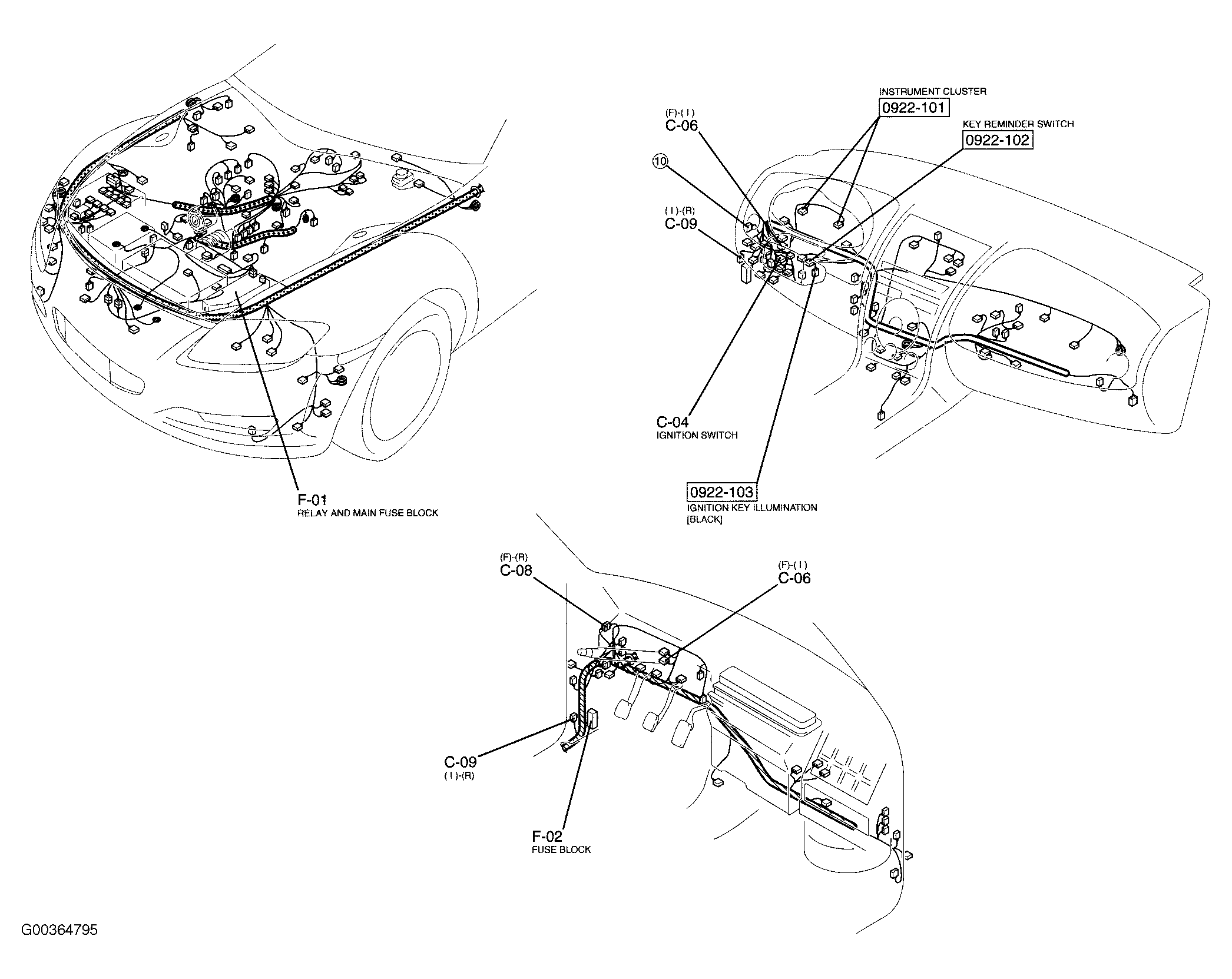

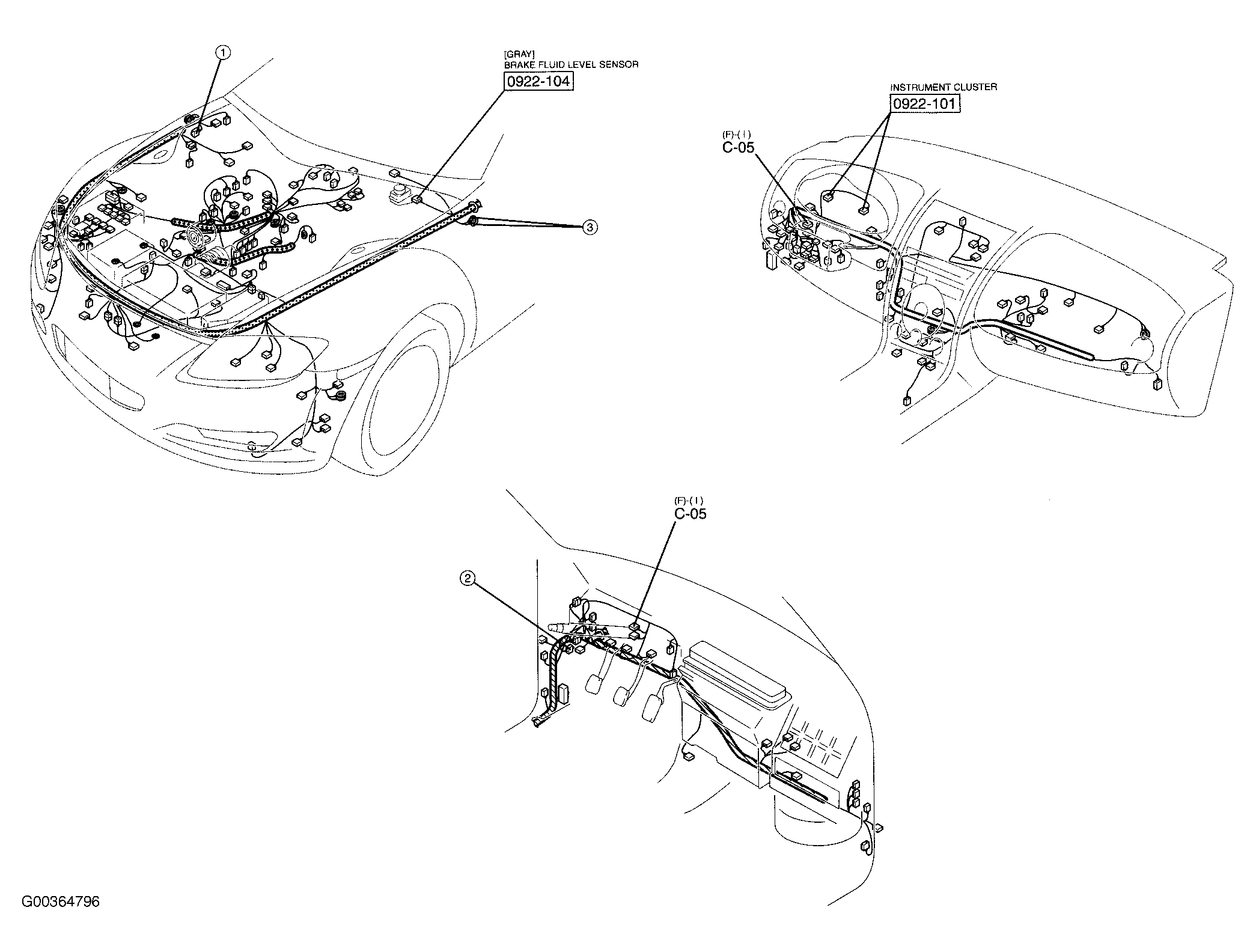

Fig 33: Instrument System
Courtesy of MAZDA MOTORS CORP.

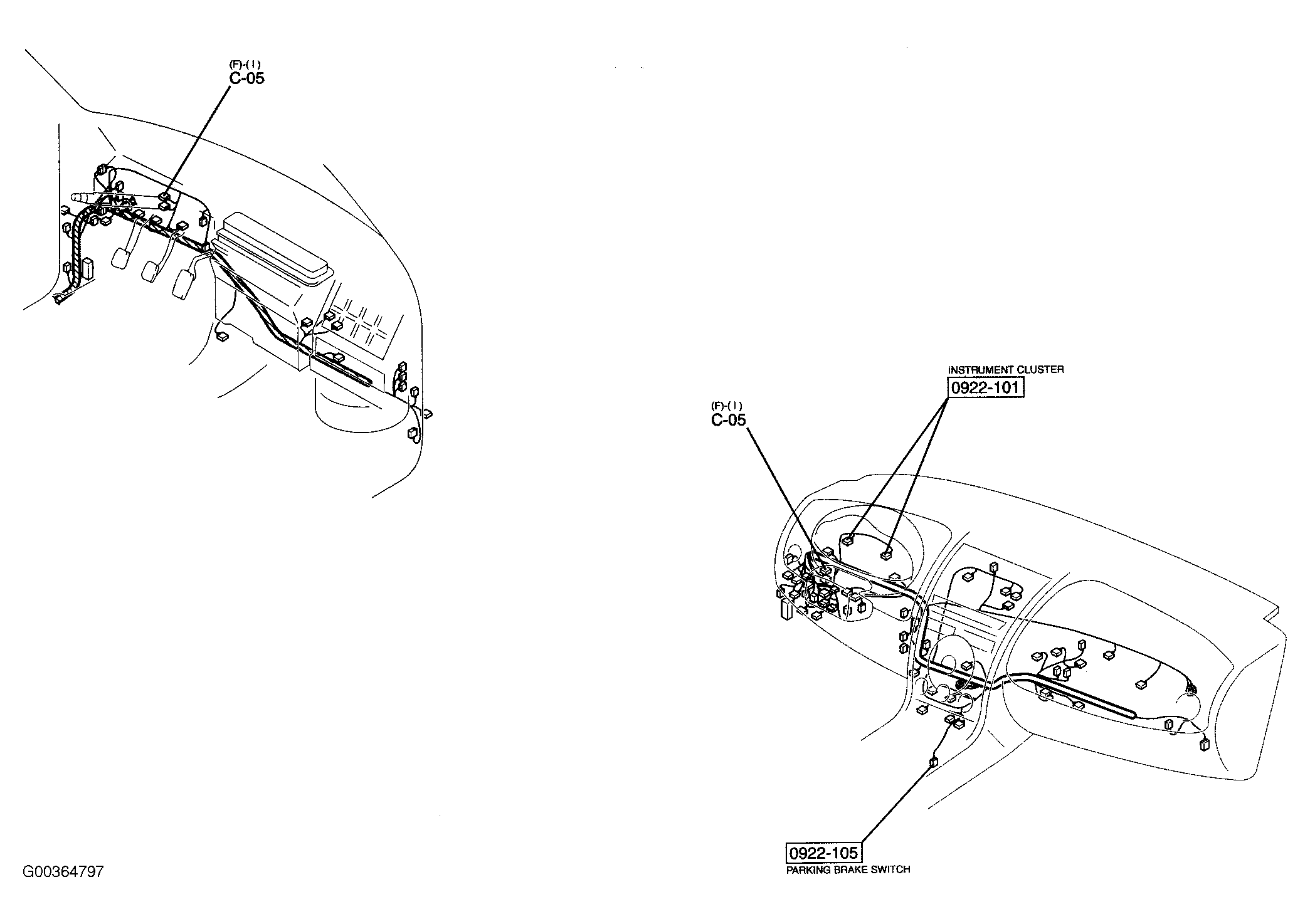

Fig 34: Instrument System
Courtesy of MAZDA MOTORS CORP.
Fig 35: Instrument System
Courtesy of MAZDA MOTORS CORP.
Fig 36: Instrument System
Courtesy of MAZDA MOTORS CORP.

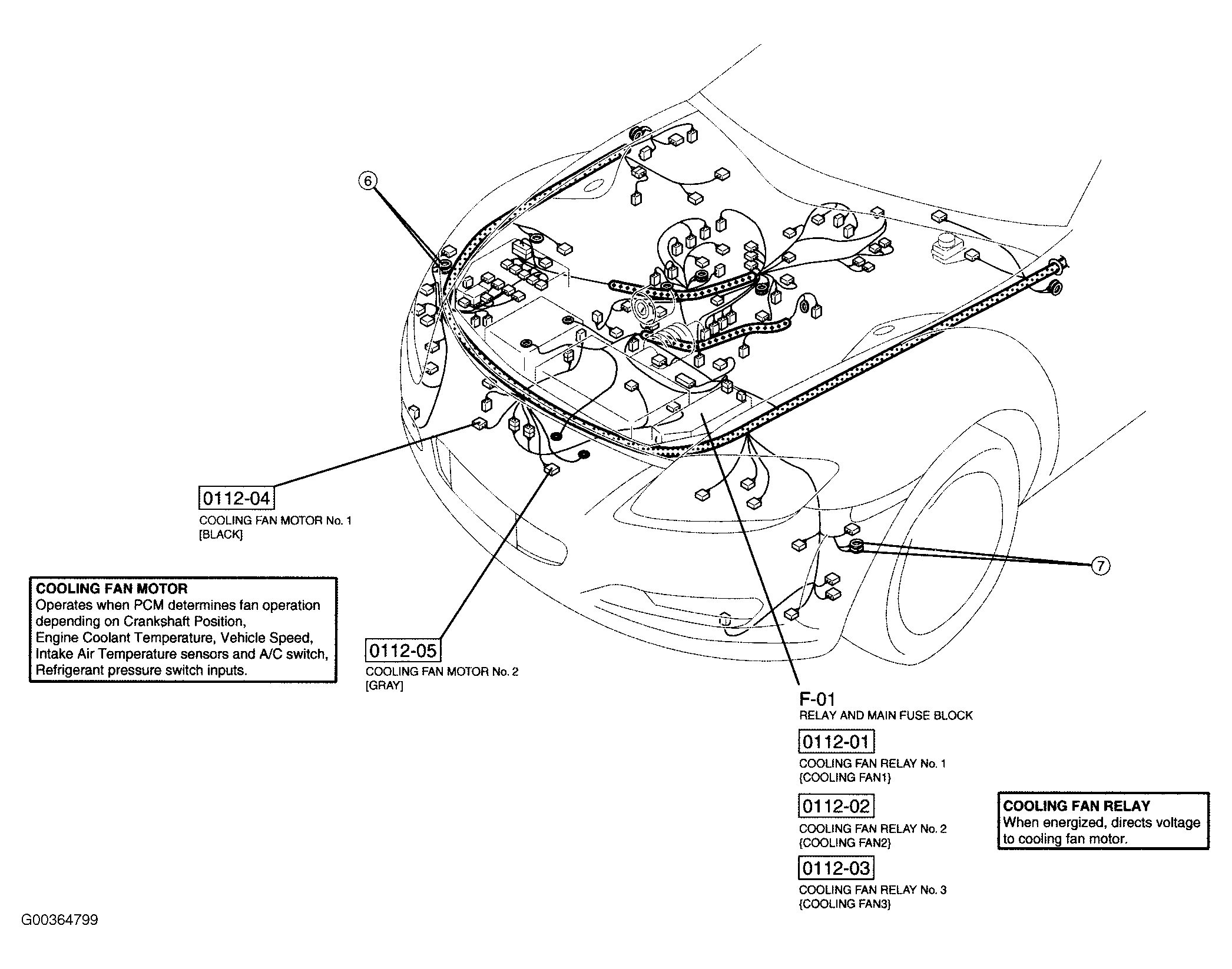

Fig 37: Cooling Fans
Courtesy of MAZDA MOTORS CORP.

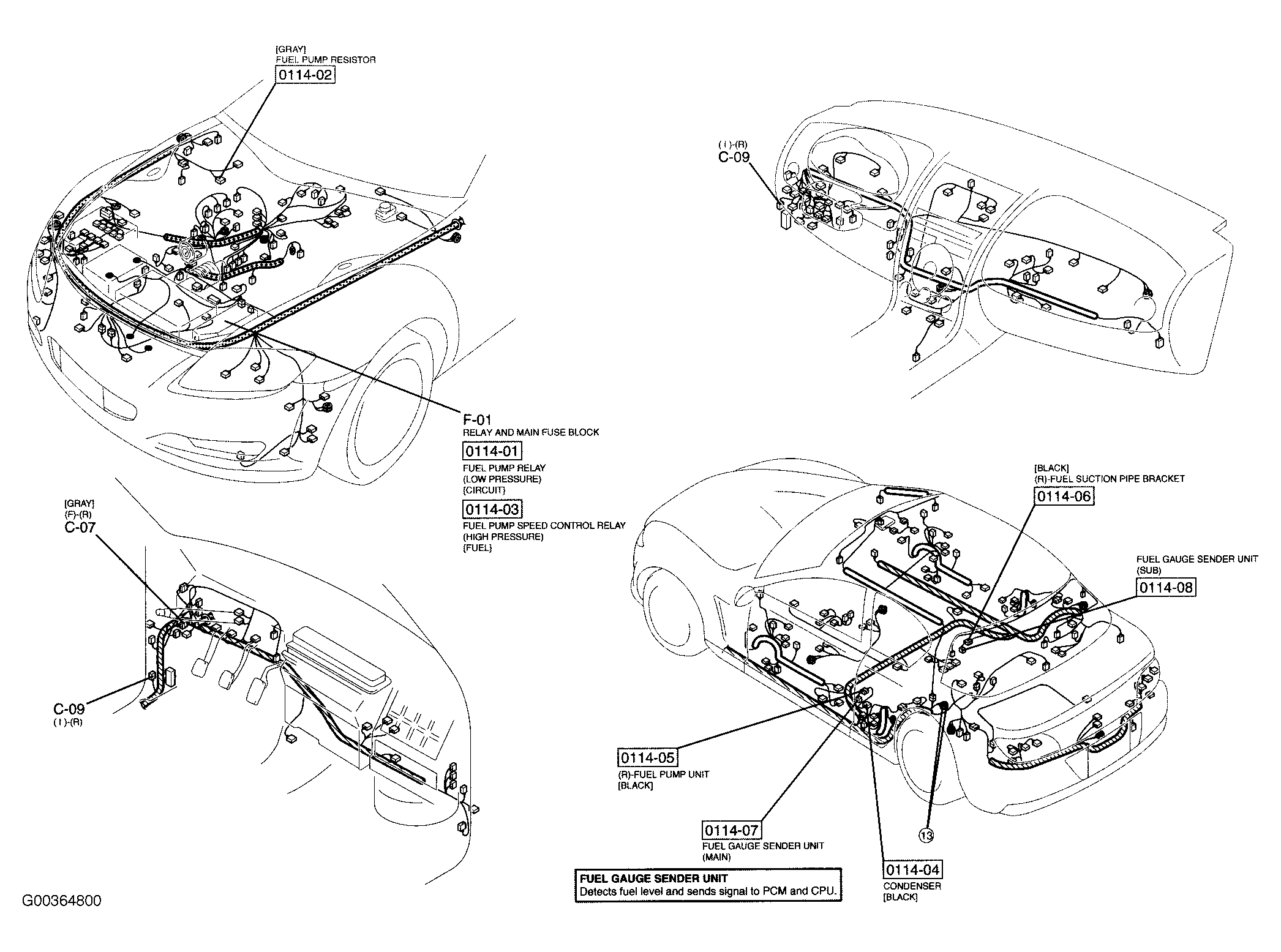

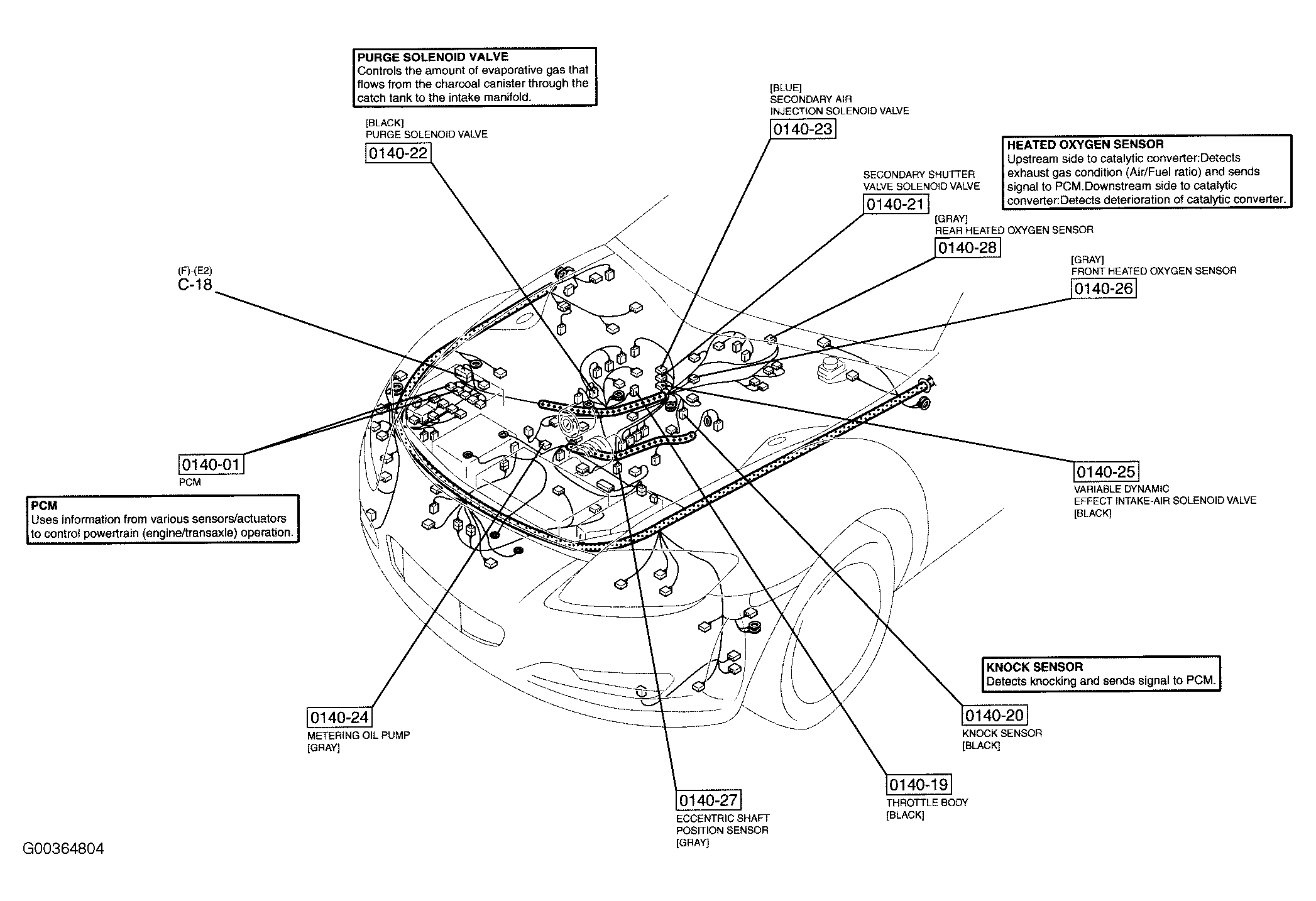

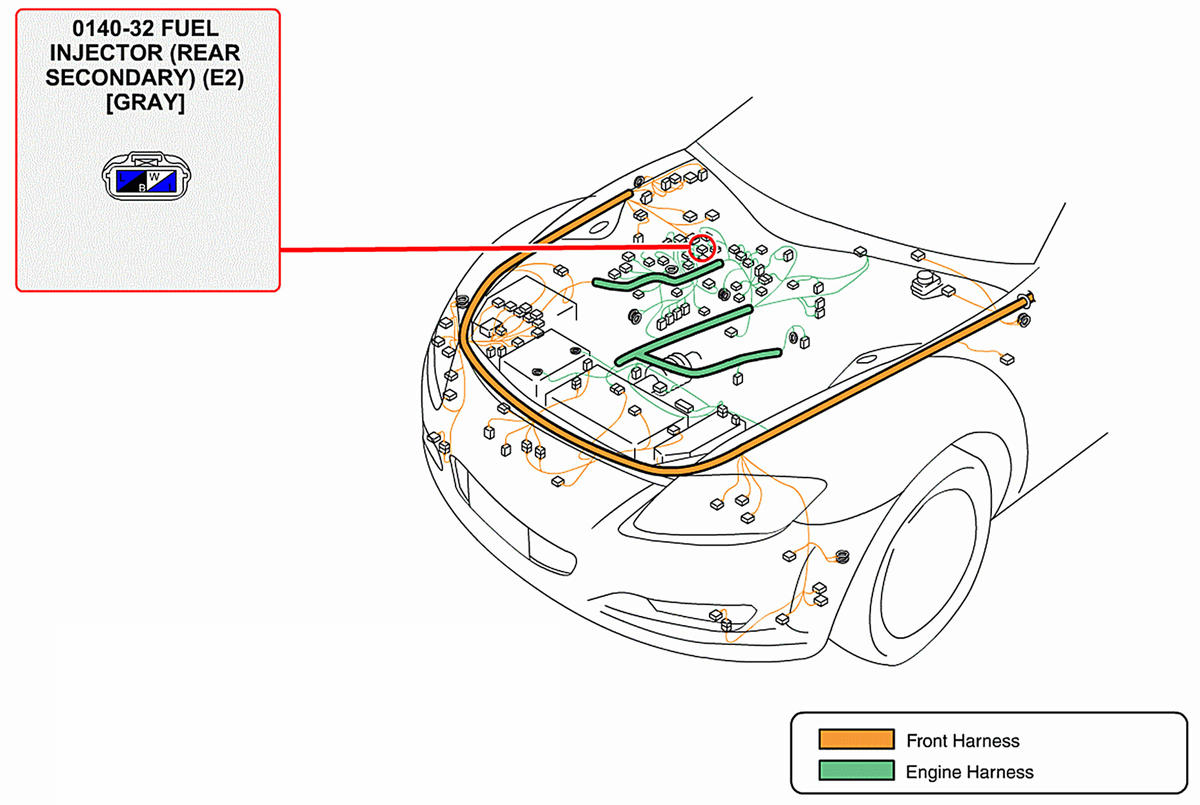

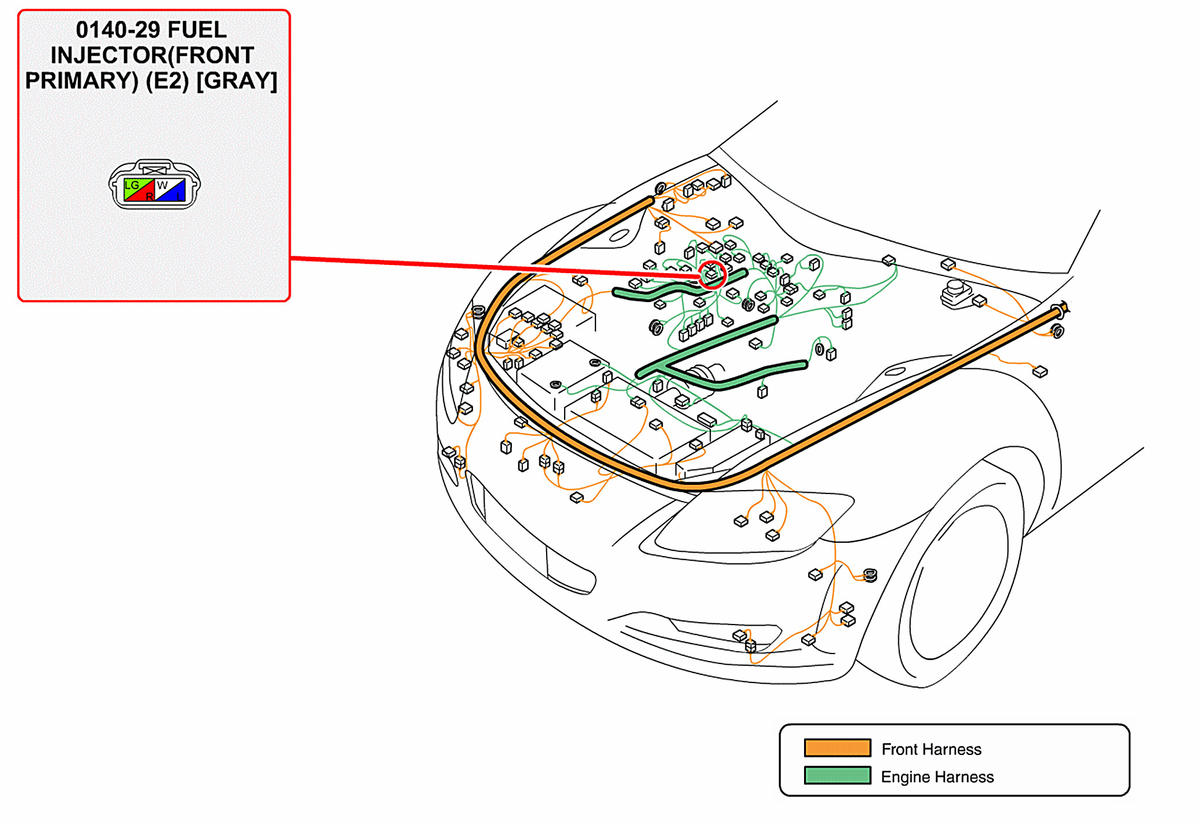

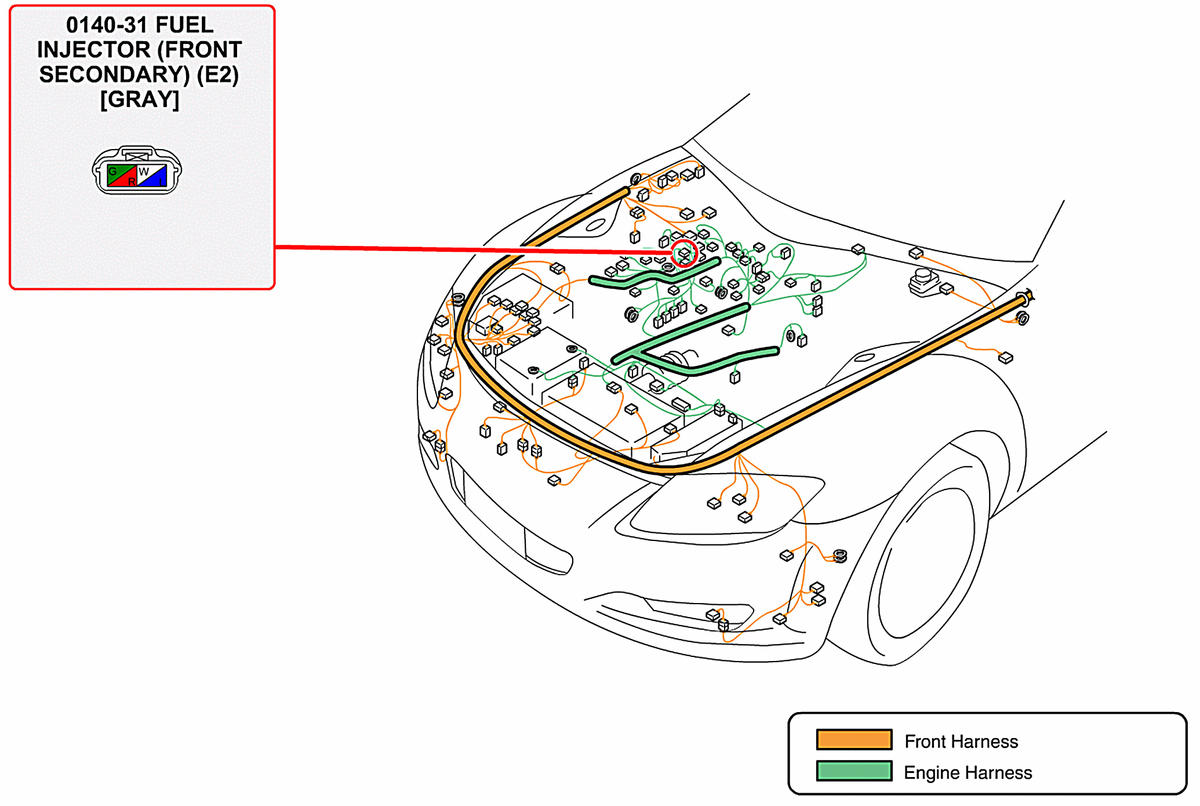

Fig 38: Fuel Control System
Courtesy of MAZDA MOTORS CORP.

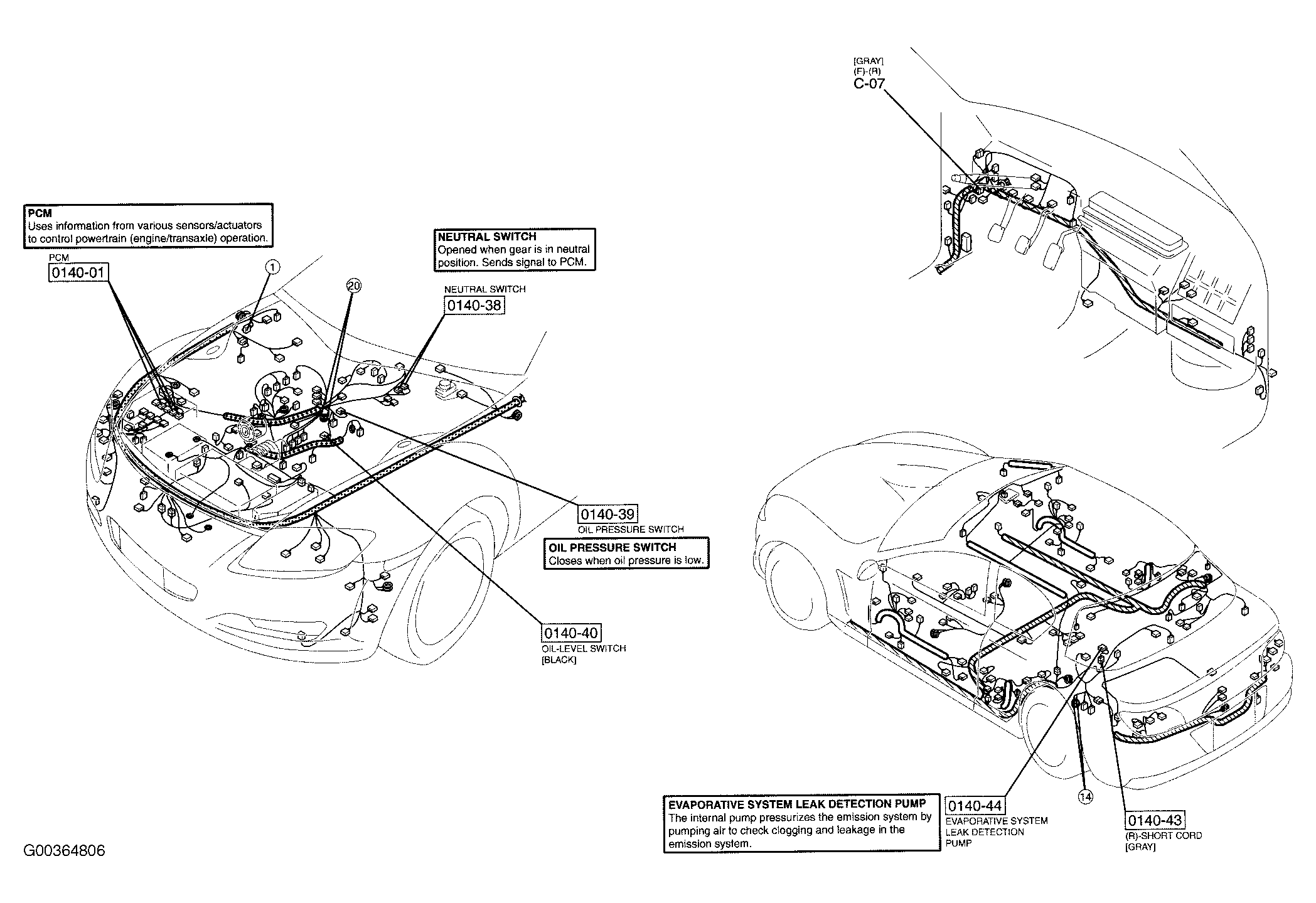

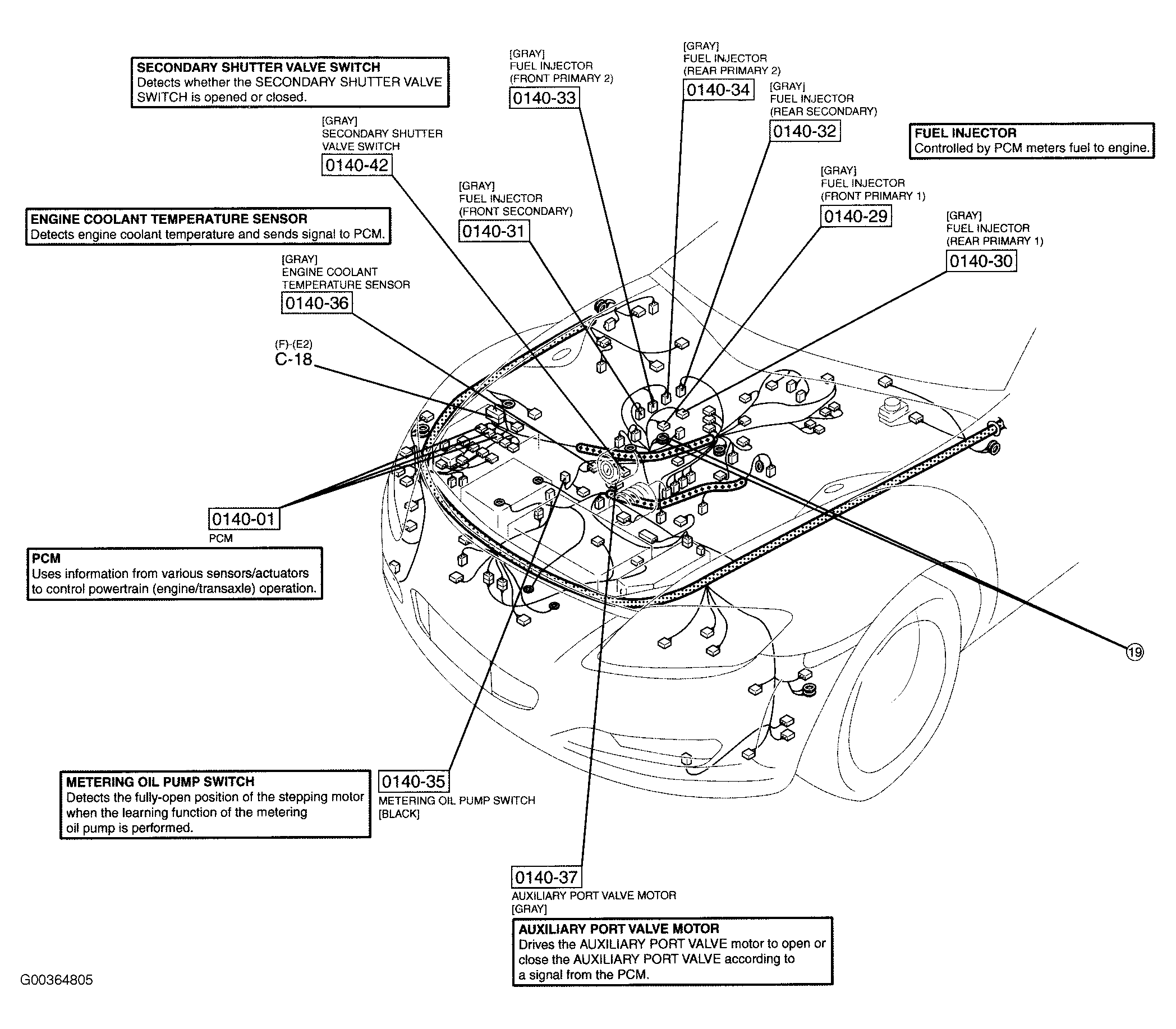

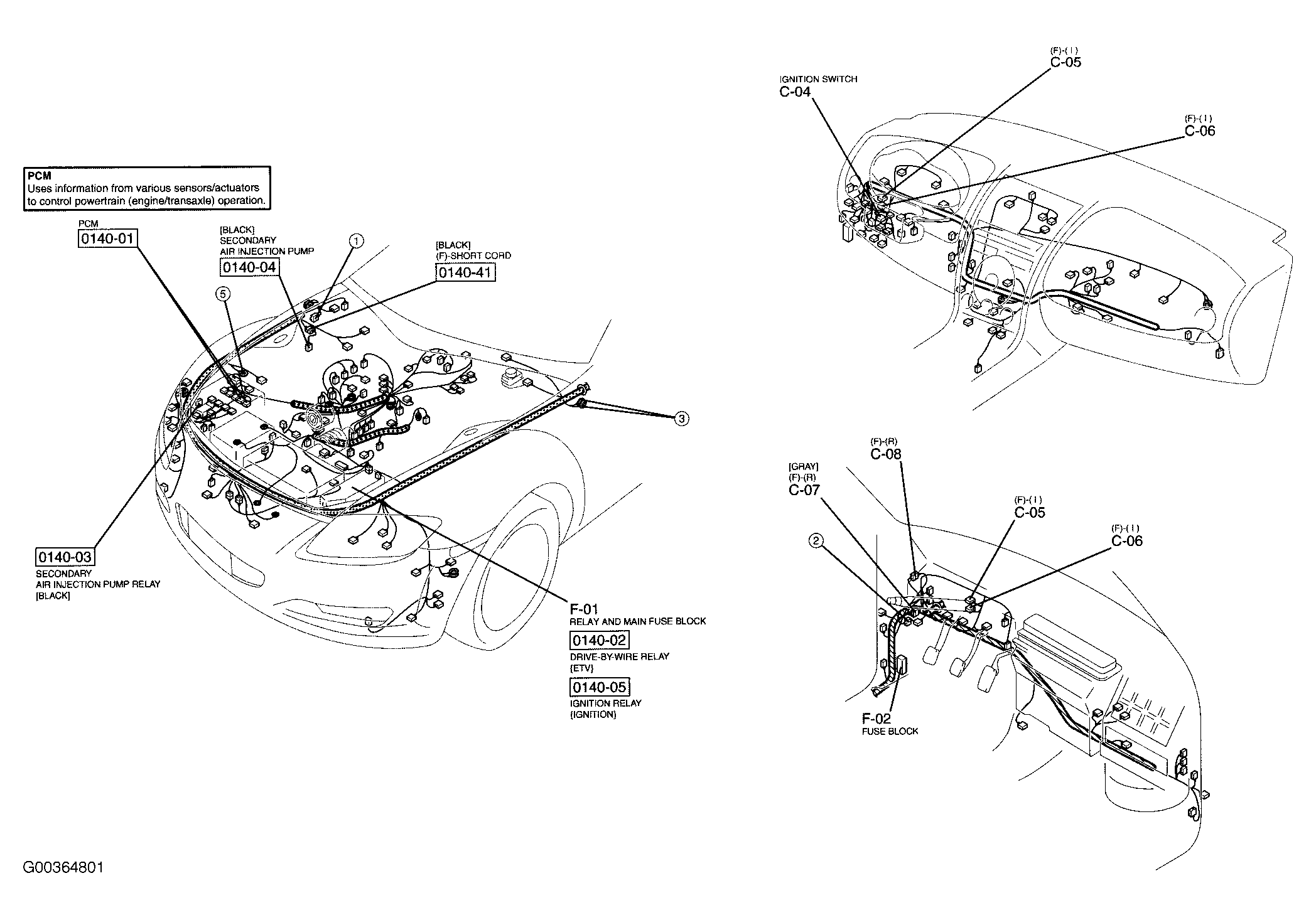

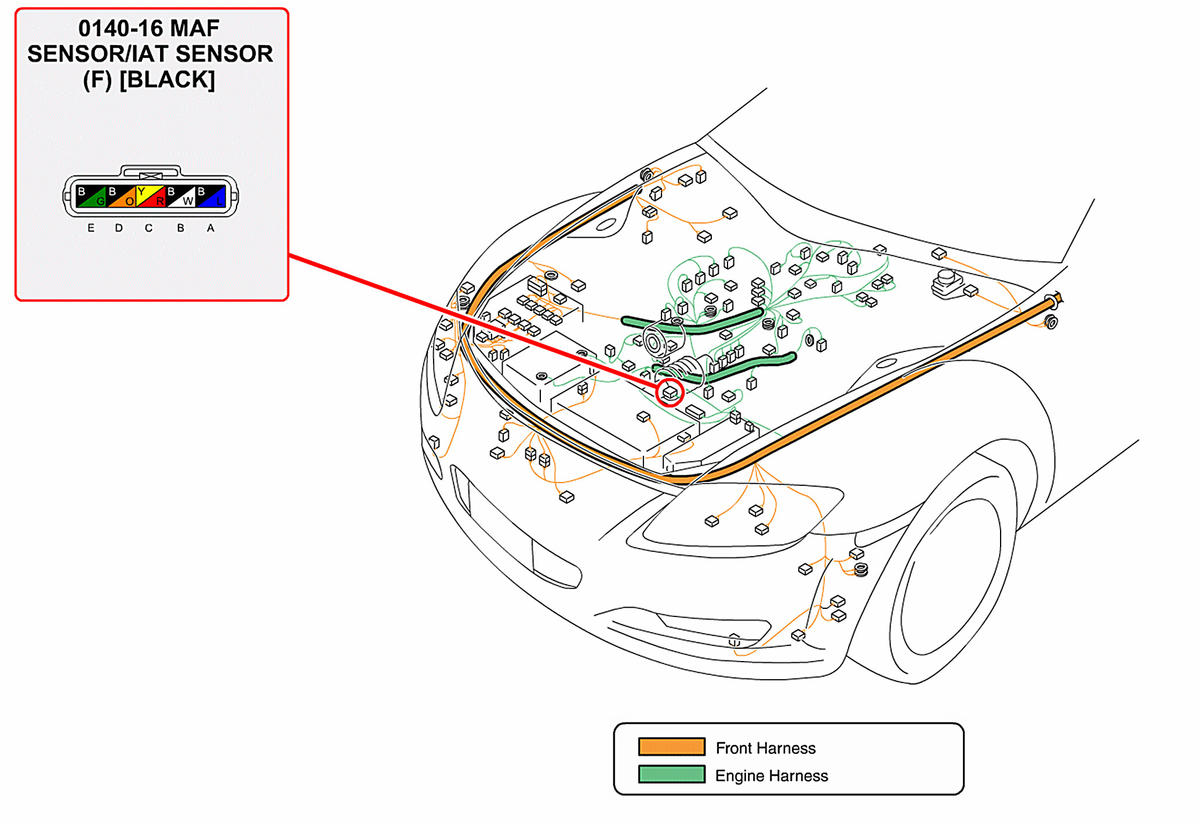

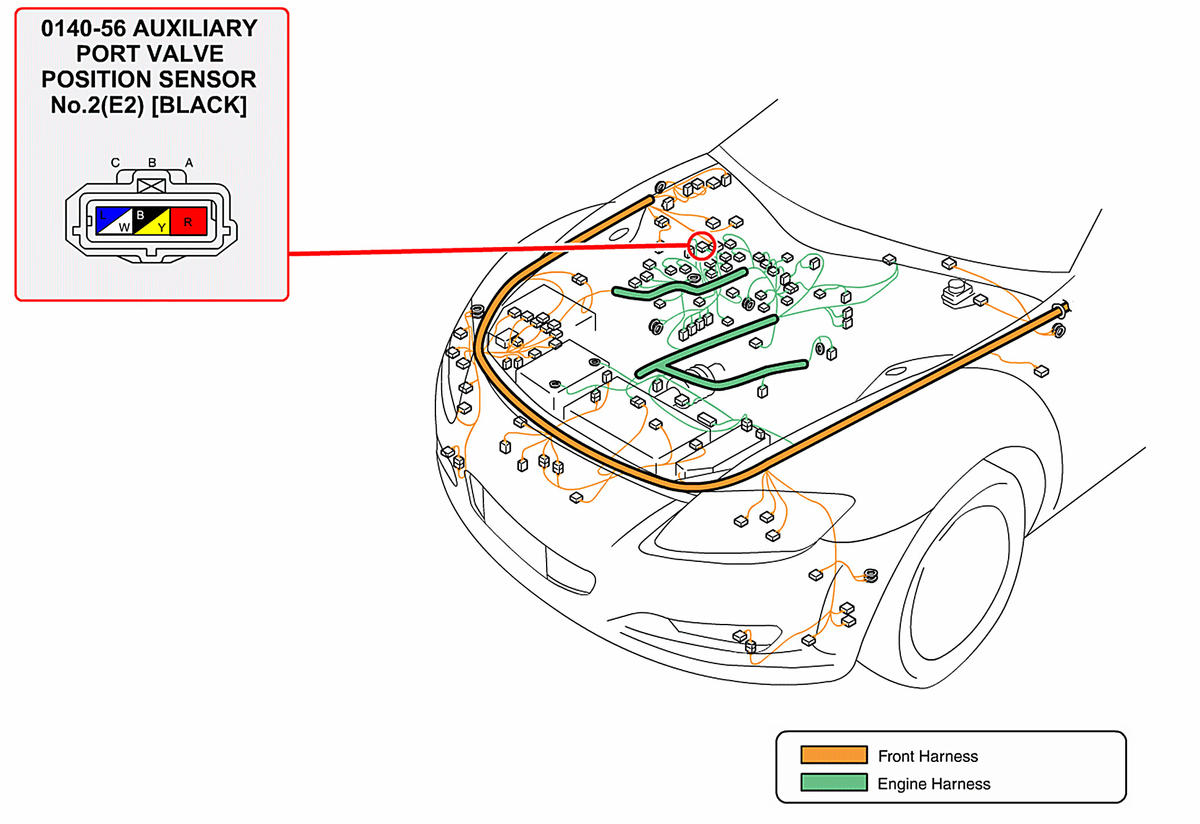

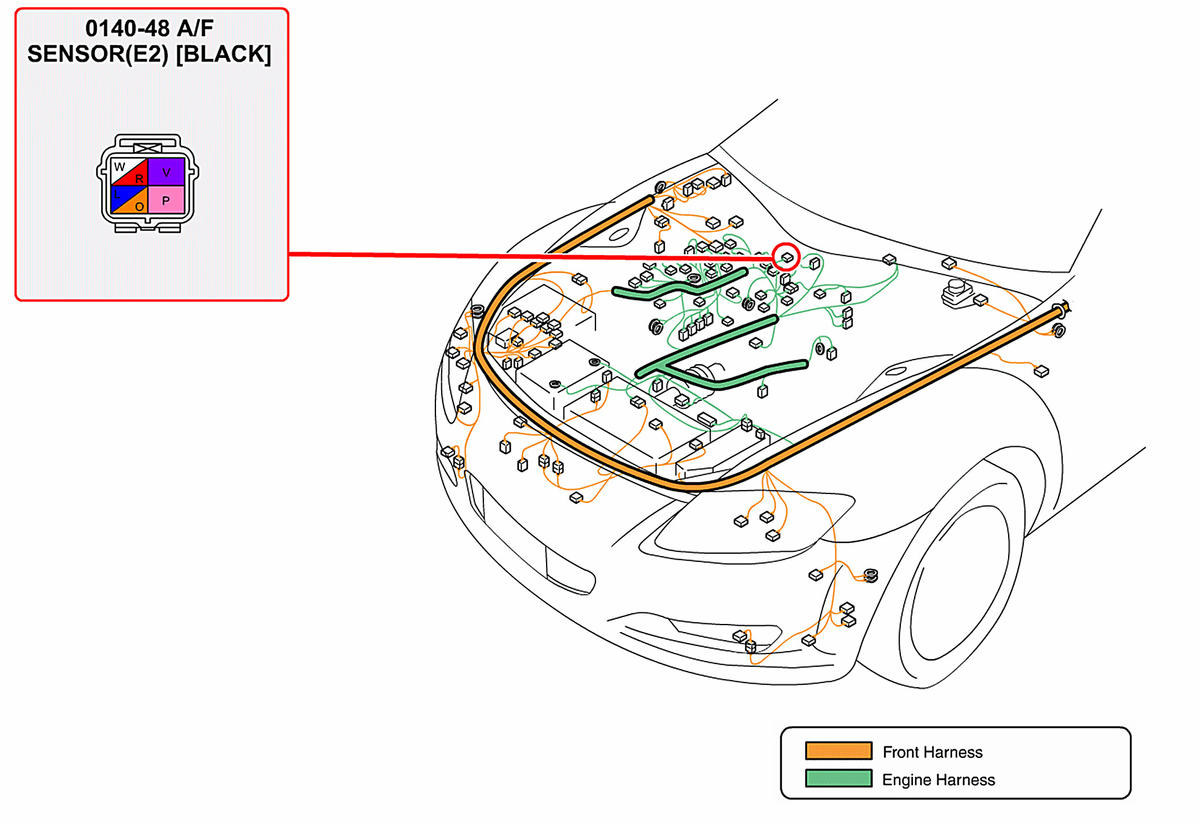

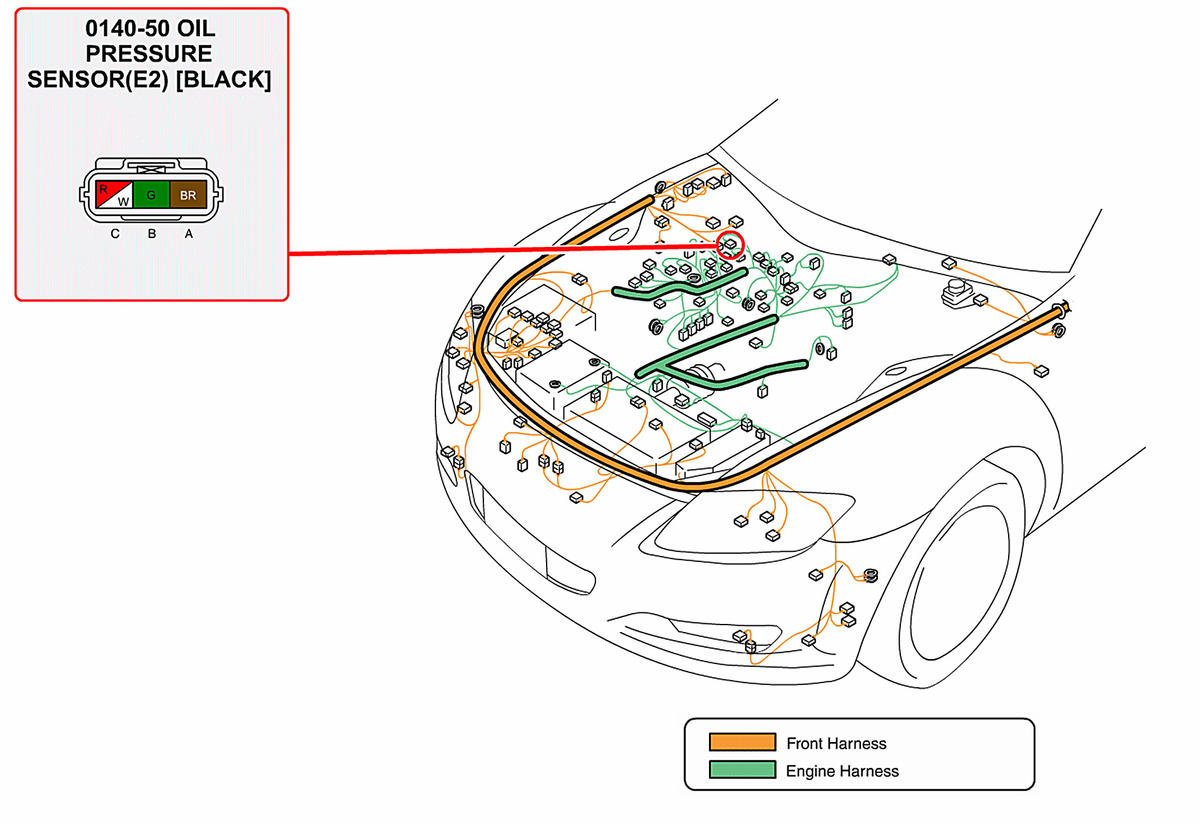

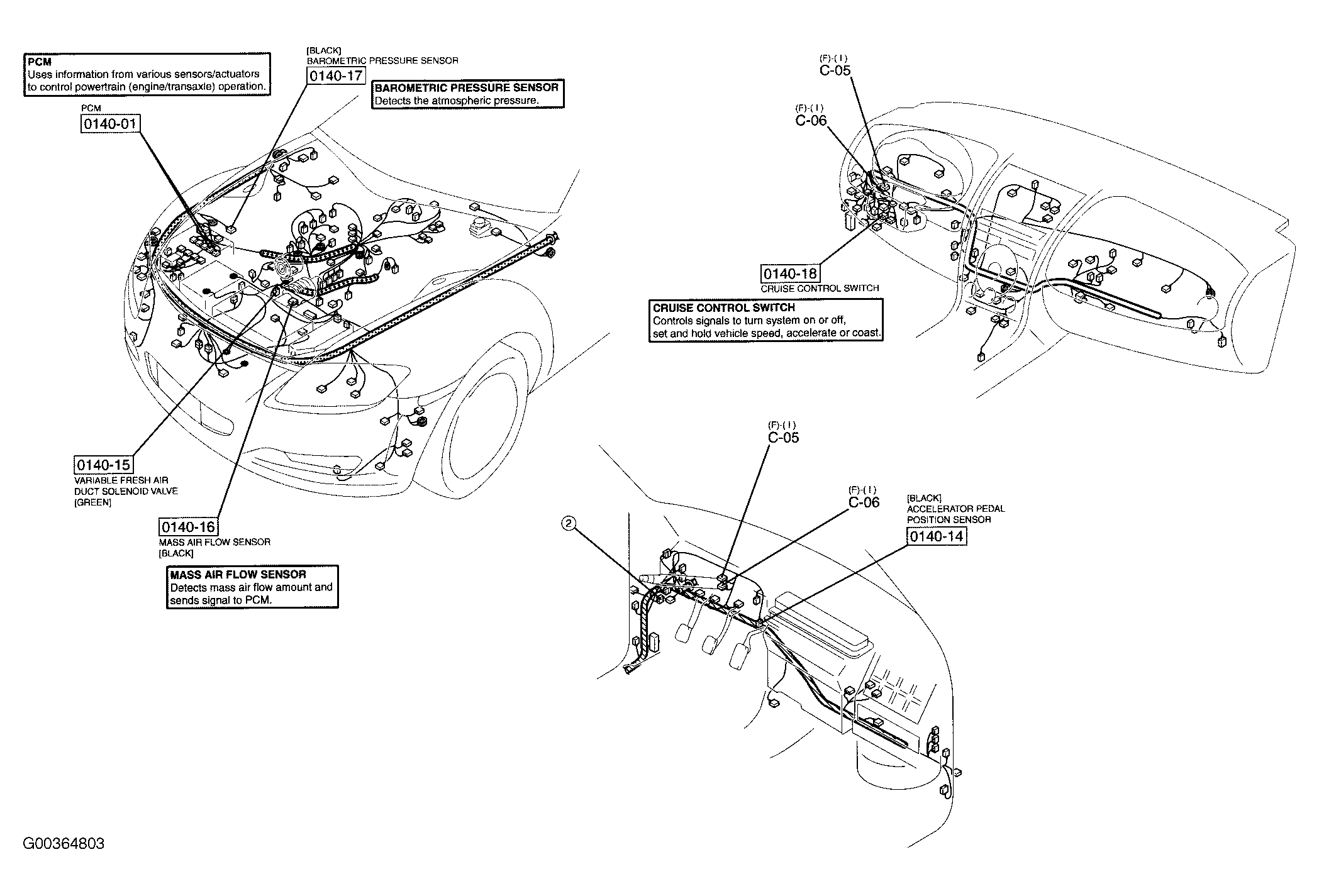

Fig 39: Engine Controls
Courtesy of MAZDA MOTORS CORP.

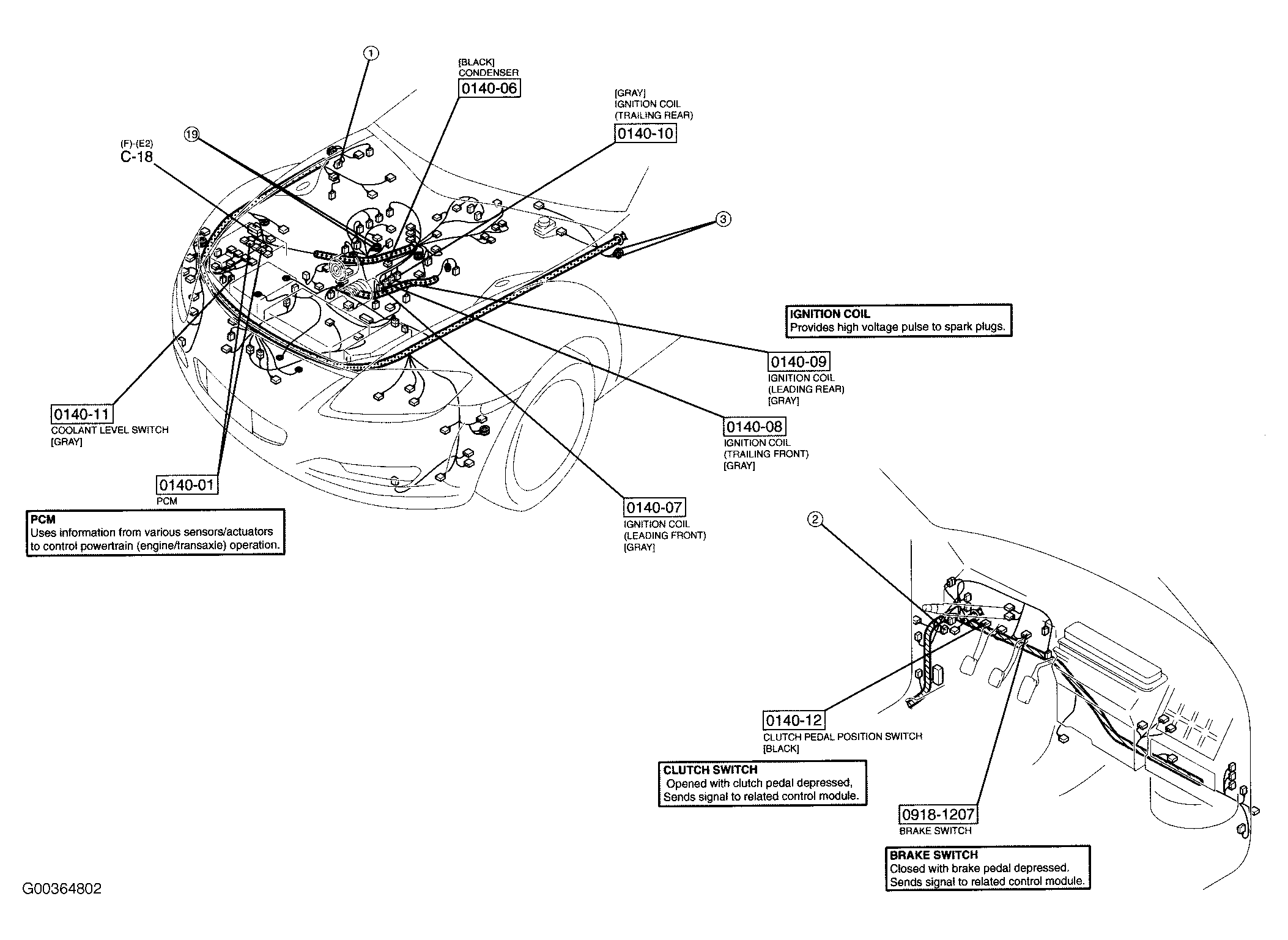

Fig 40: Engine Controls
Courtesy of MAZDA MOTORS CORP.
Fig 41: Engine Controls
Courtesy of MAZDA MOTORS CORP.
Fig 42: Engine Controls
Courtesy of MAZDA MOTORS CORP.
Fig 43: Engine Controls
Courtesy of MAZDA MOTORS CORP.
Fig 44: Engine Controls
Courtesy of MAZDA MOTORS CORP.

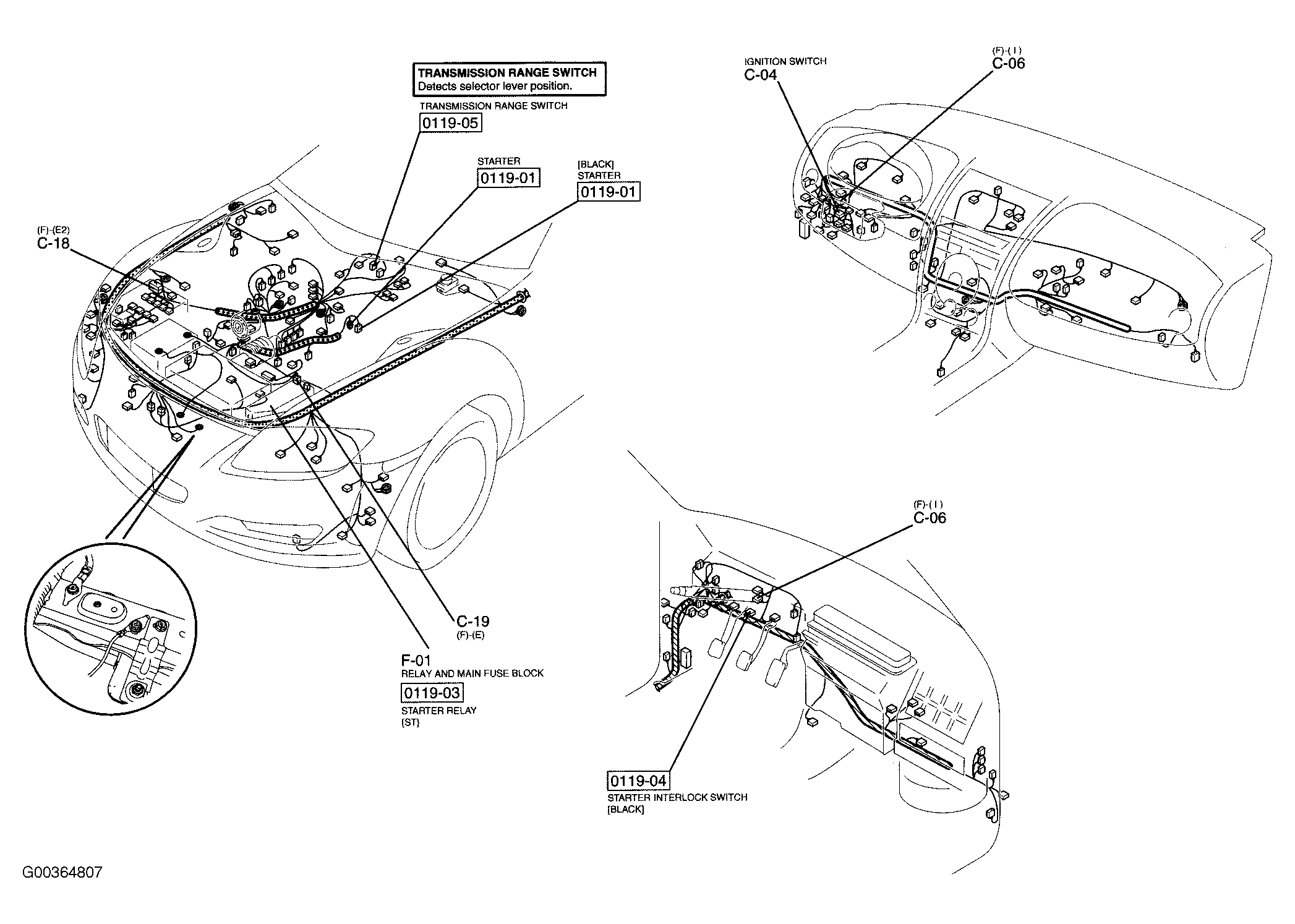

Fig 45: Starting & Charging System
Courtesy of MAZDA MOTORS CORP.

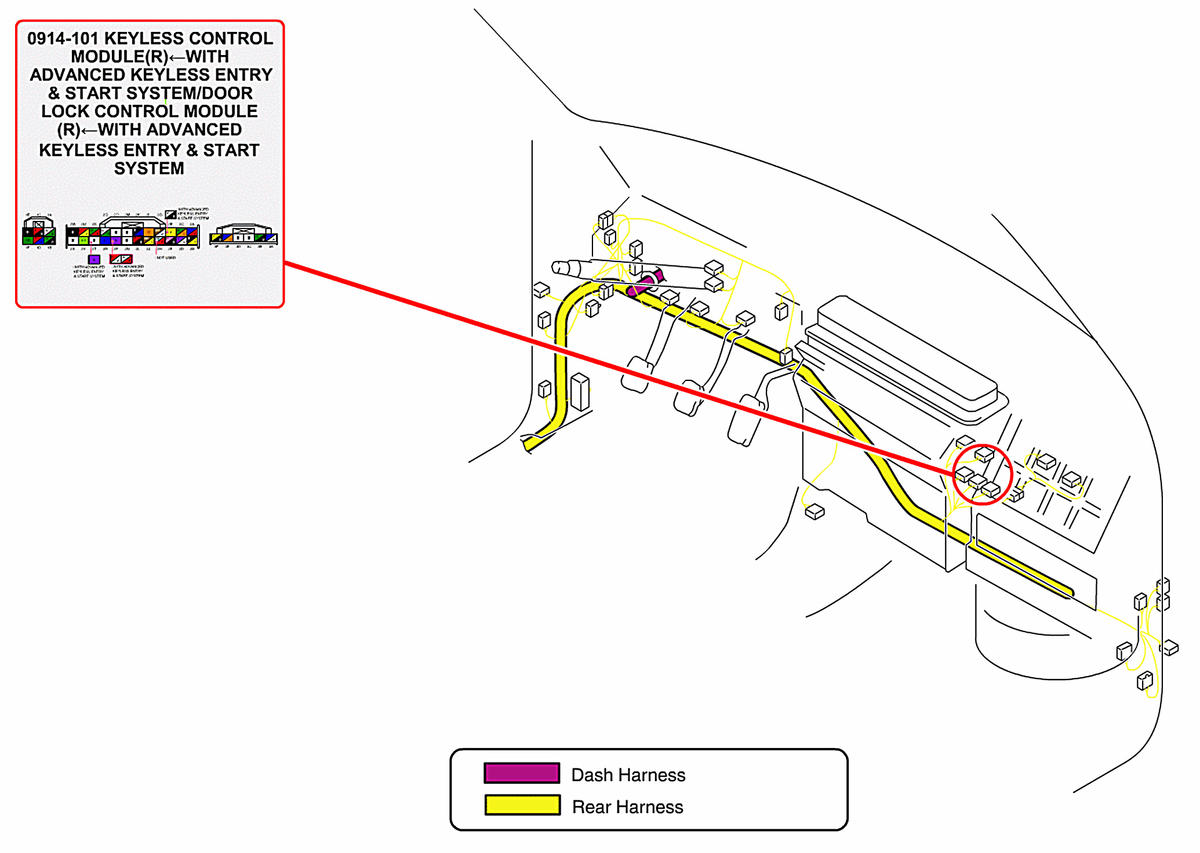

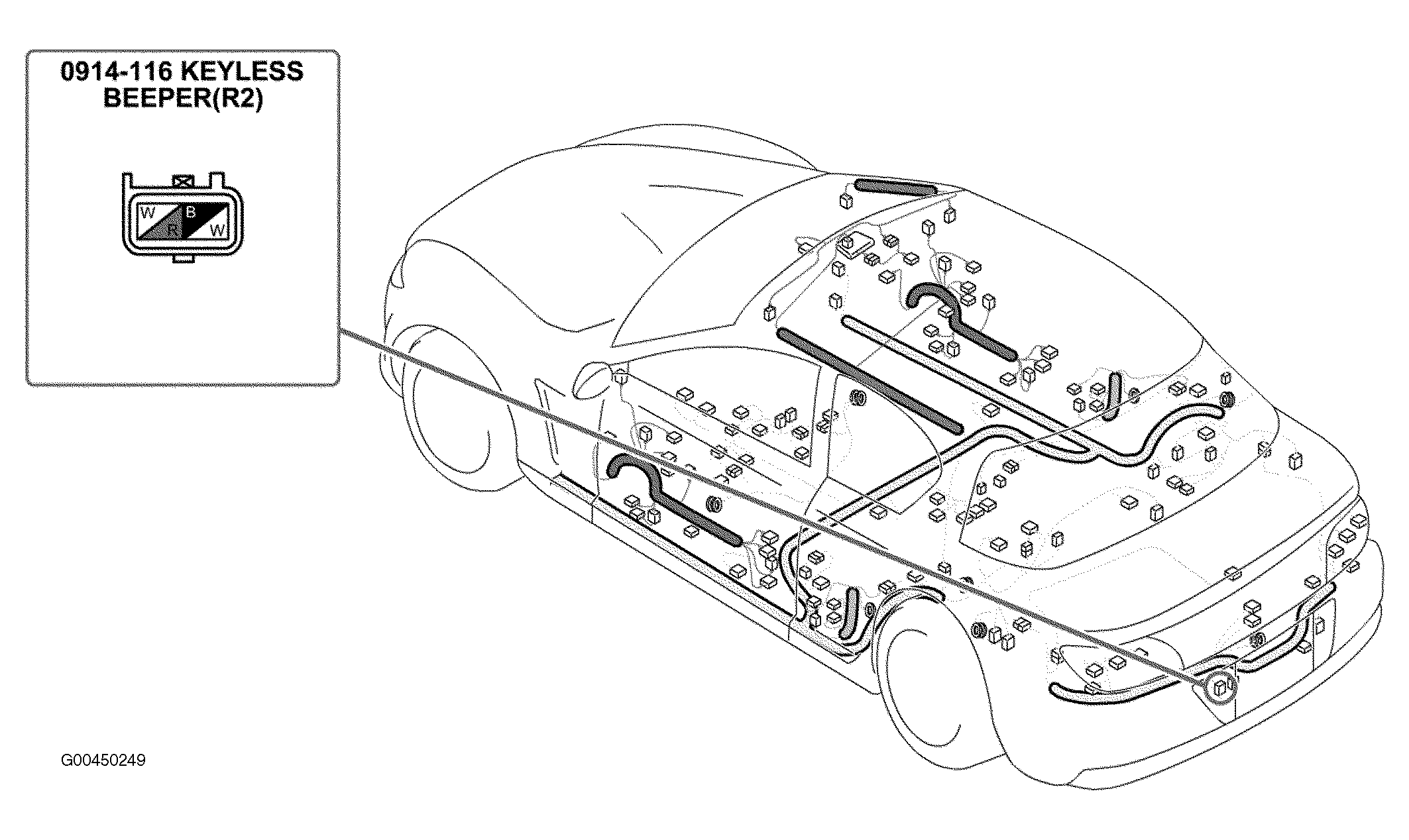

Fig 46: Keyless Entry System
Courtesy of MAZDA MOTORS CORP.
Fig 47: Keyless Entry System
Courtesy of MAZDA MOTORS CORP.
Fig 48: Right Side Of Dash
Courtesy of MAZDA MOTORS CORP.
Fig 49: Left Front Of Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 50: Under Right Front Seat
Courtesy of MAZDA MOTORS CORP.

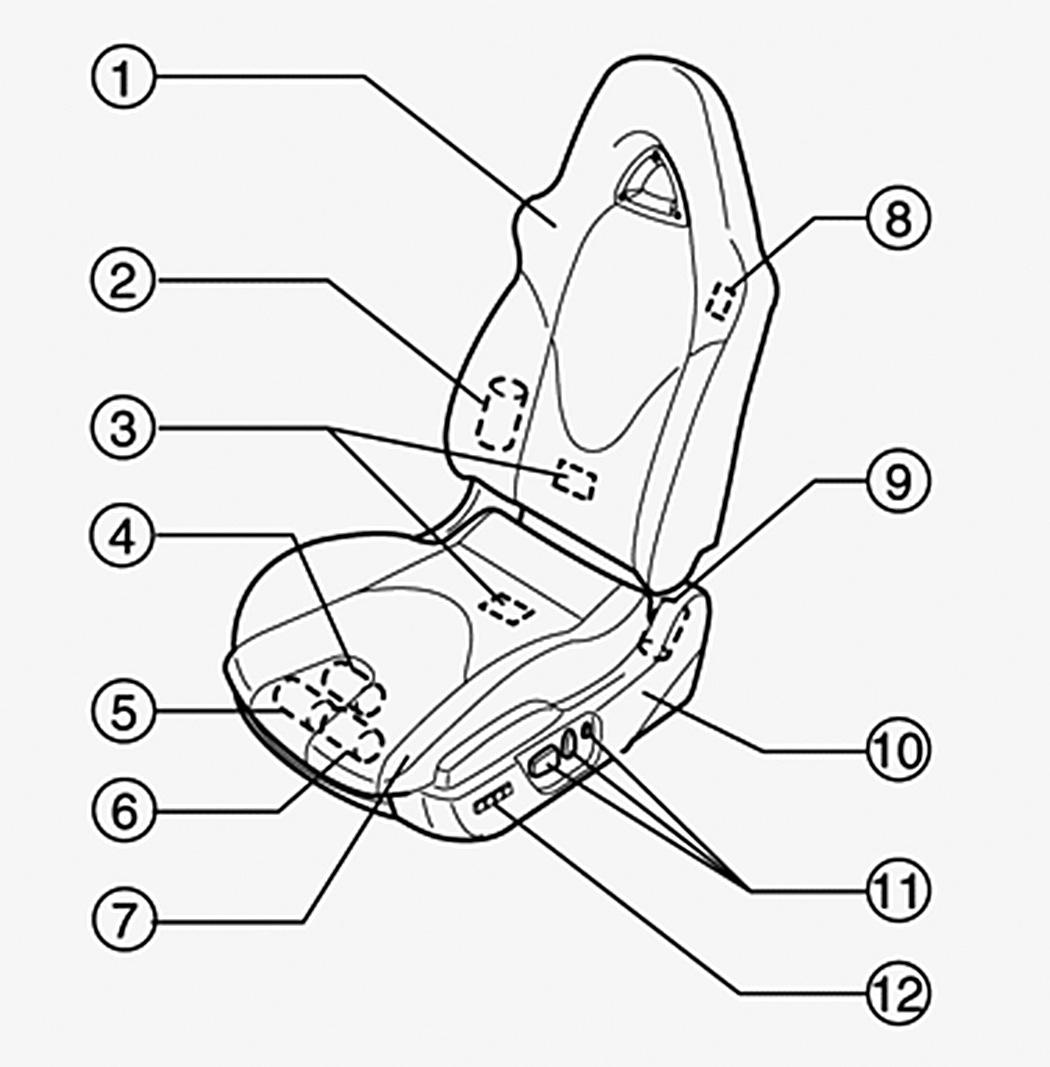

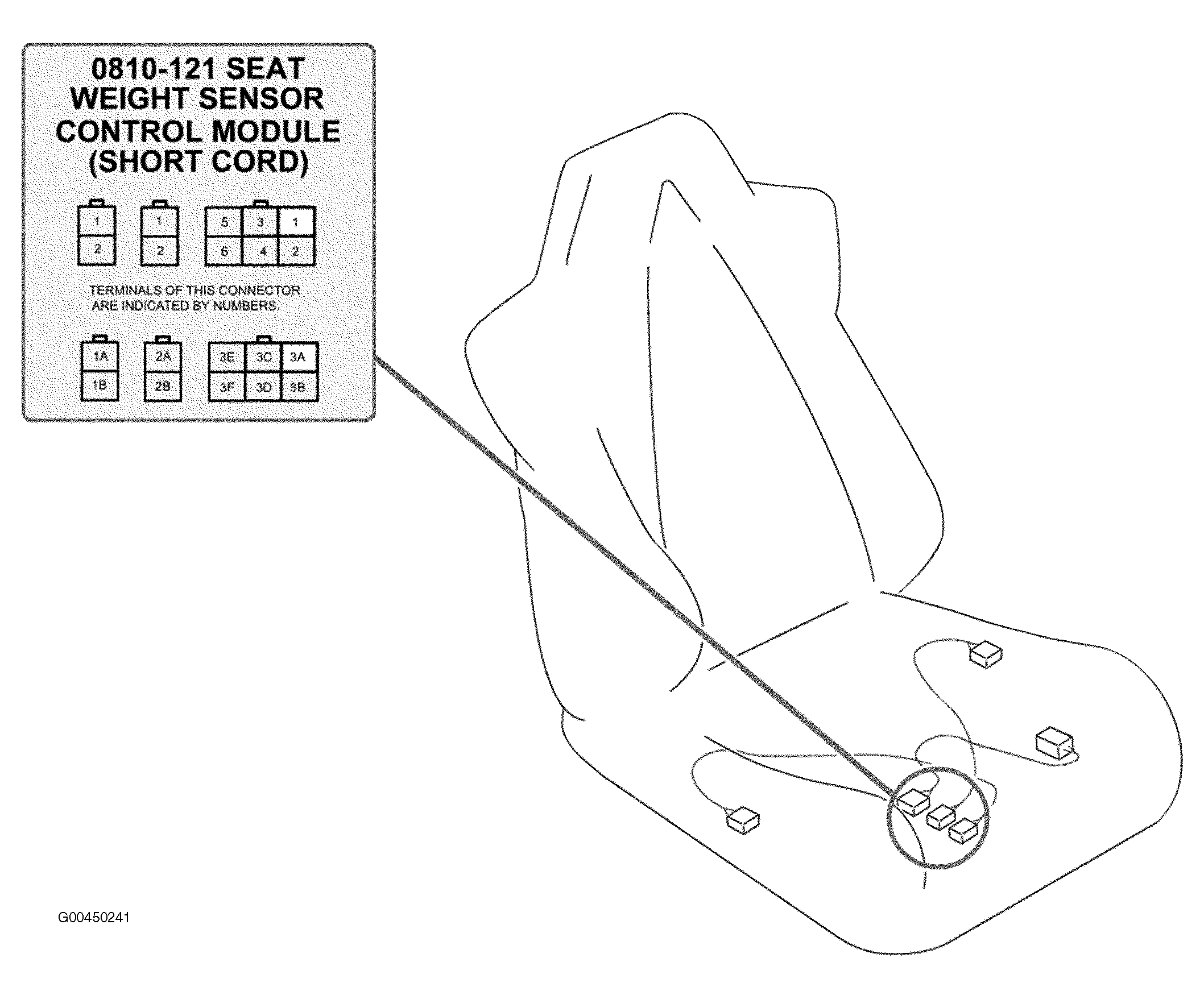

Fig 51: Front Passenger's Seat
Courtesy of MAZDA MOTORS CORP.
Fig 52: Rear Of Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 53: Left End Of Dash
Courtesy of MAZDA MOTORS CORP.

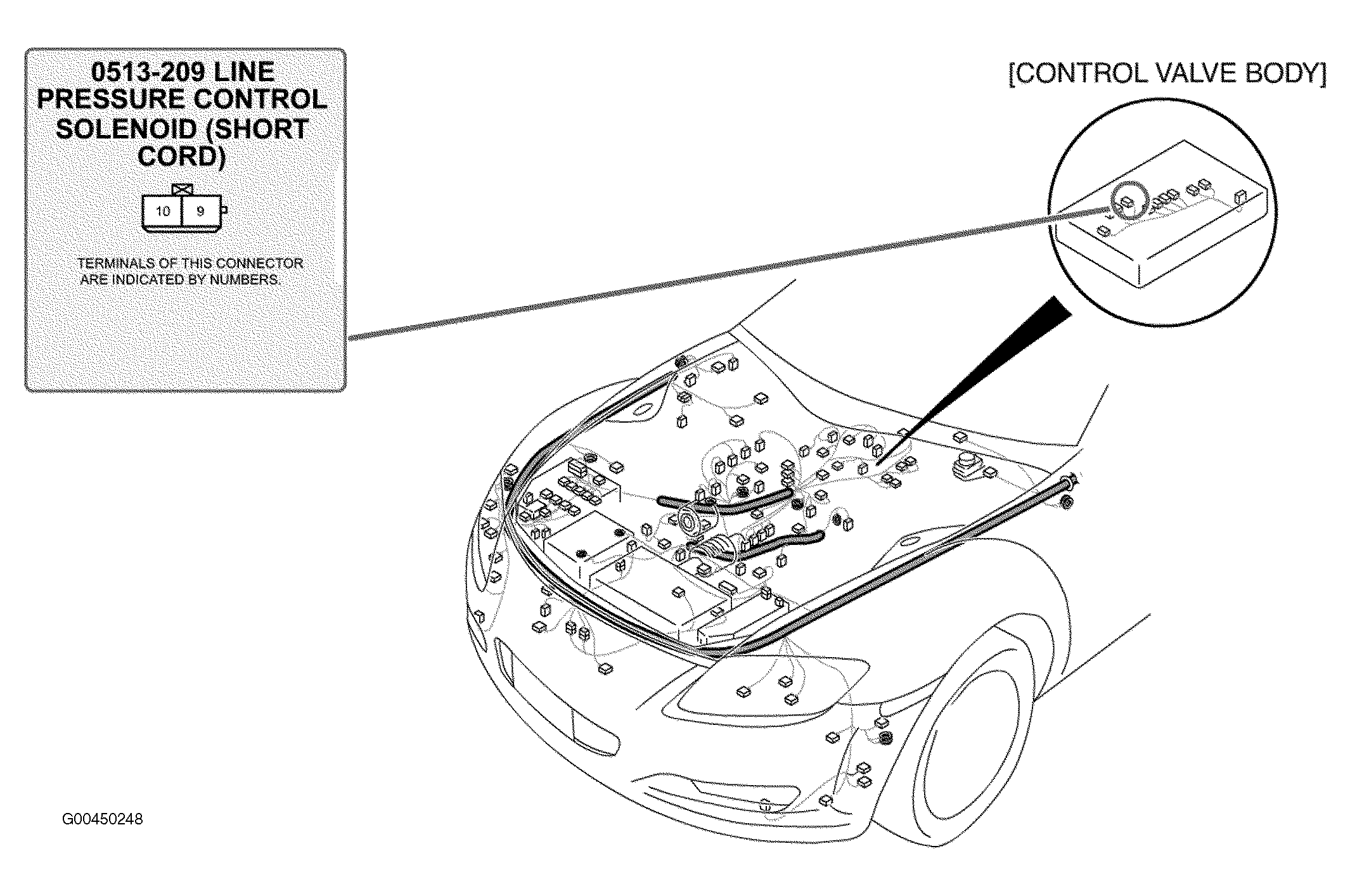

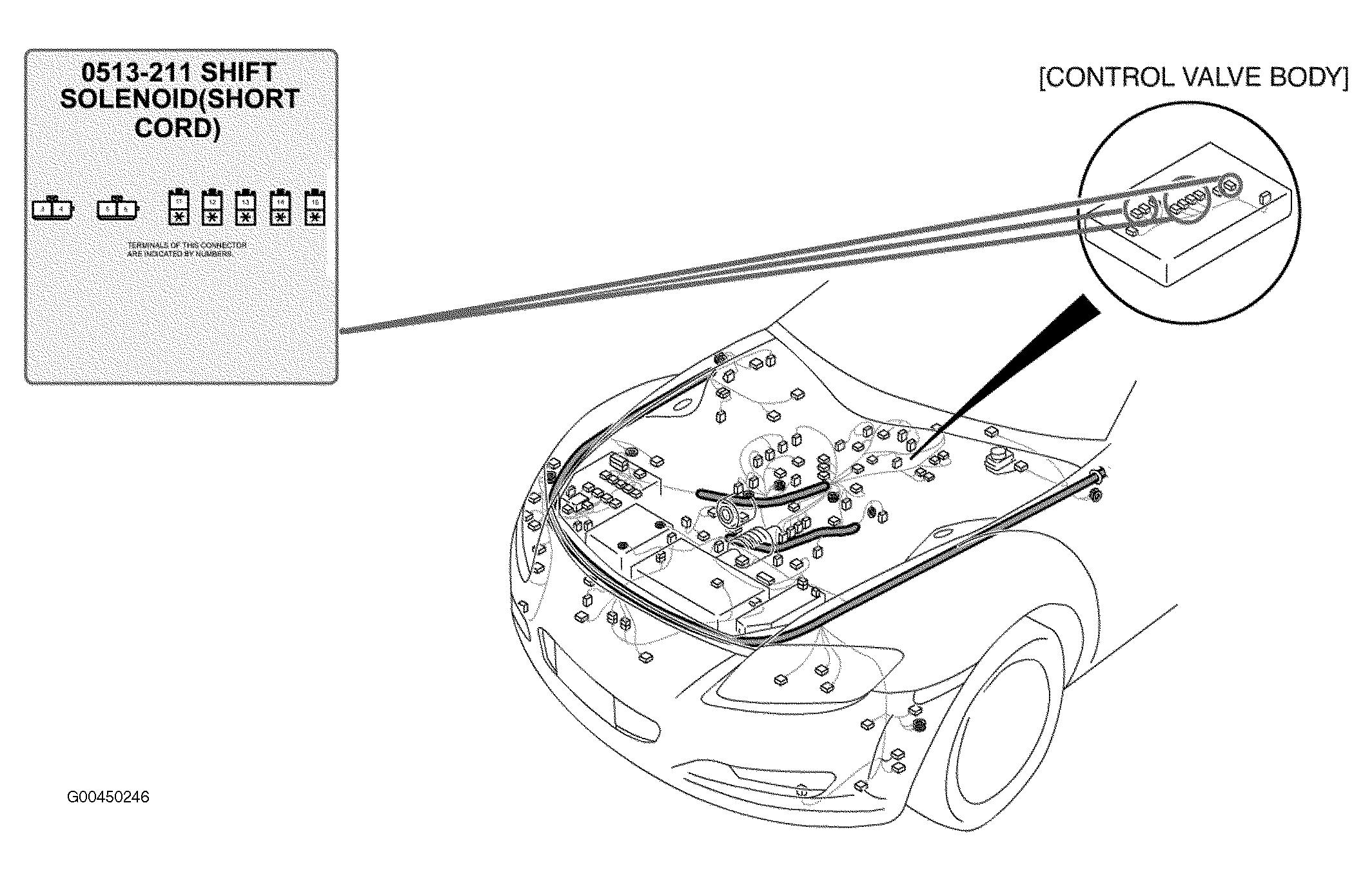

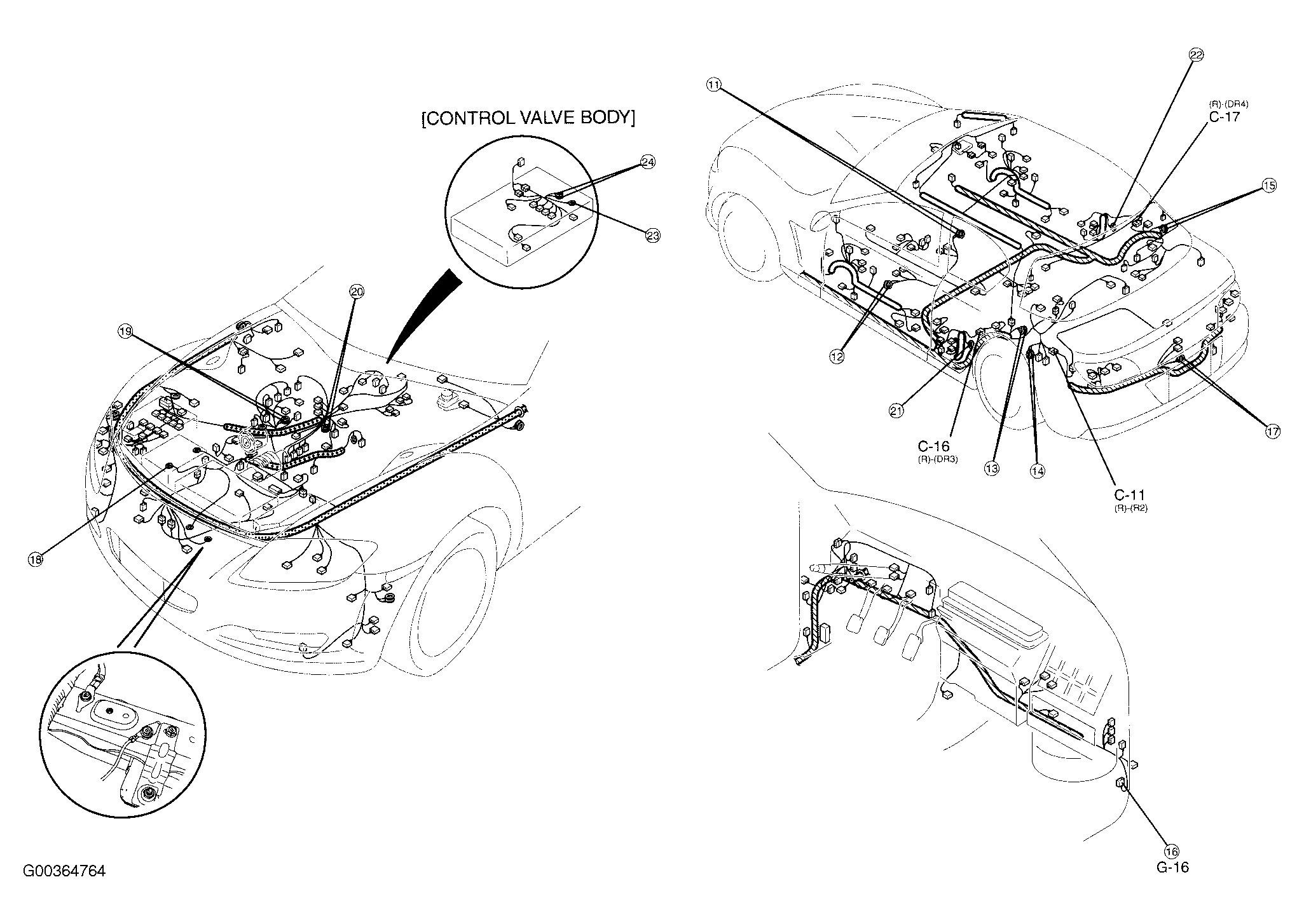

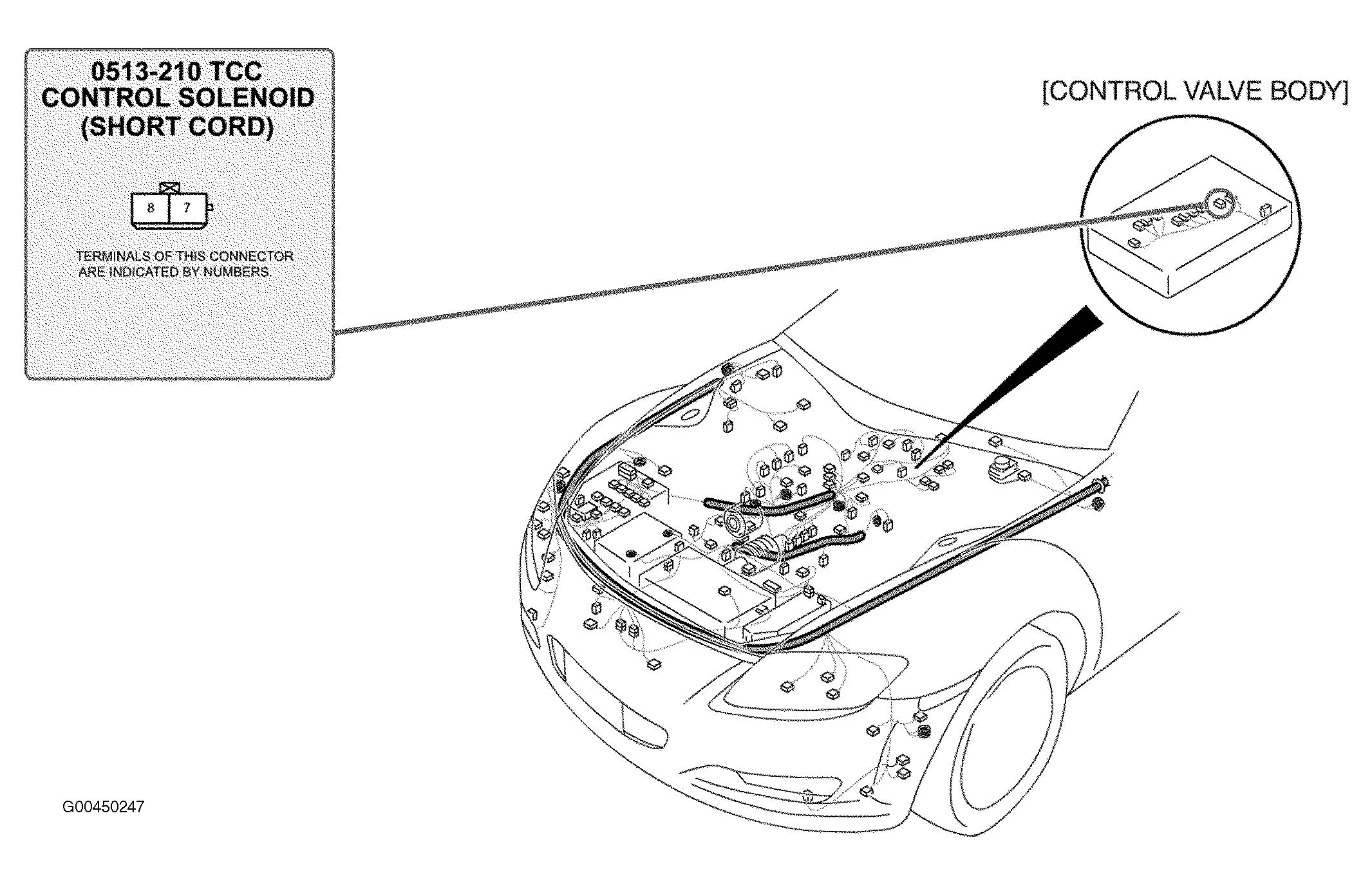

Fig 54: Transmission Control Valve Body
Courtesy of MAZDA MOTORS CORP.
Fig 55: Transmission Control Valve Body
Courtesy of MAZDA MOTORS CORP.
Fig 56: Transmission Control Valve Body
Courtesy of MAZDA MOTORS CORP.
Fig 57: Rear Of Vehicle
Courtesy of MAZDA MOTORS CORP.
Fig 58: Left Kick Panel
Courtesy of MAZDA MOTORS CORP.

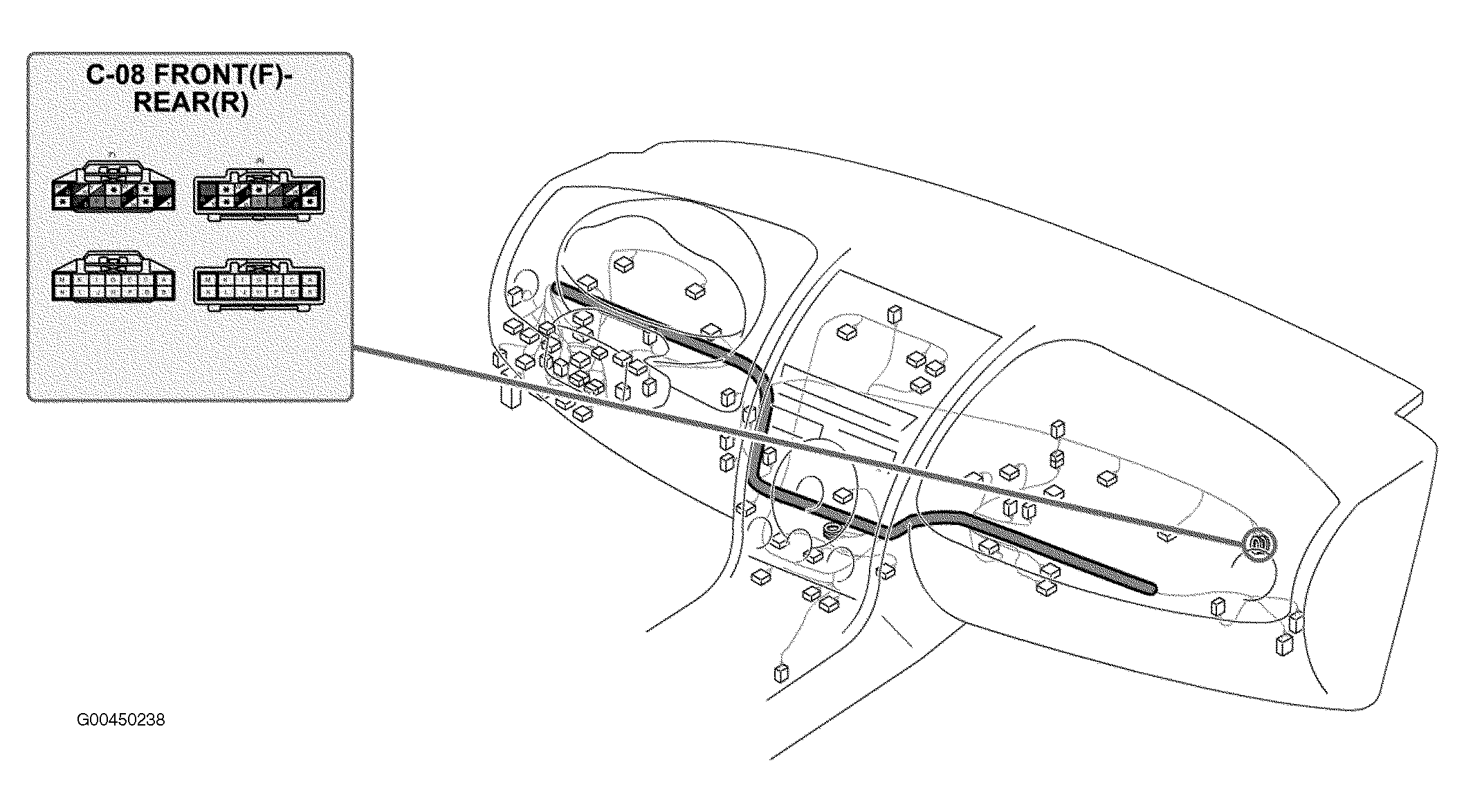

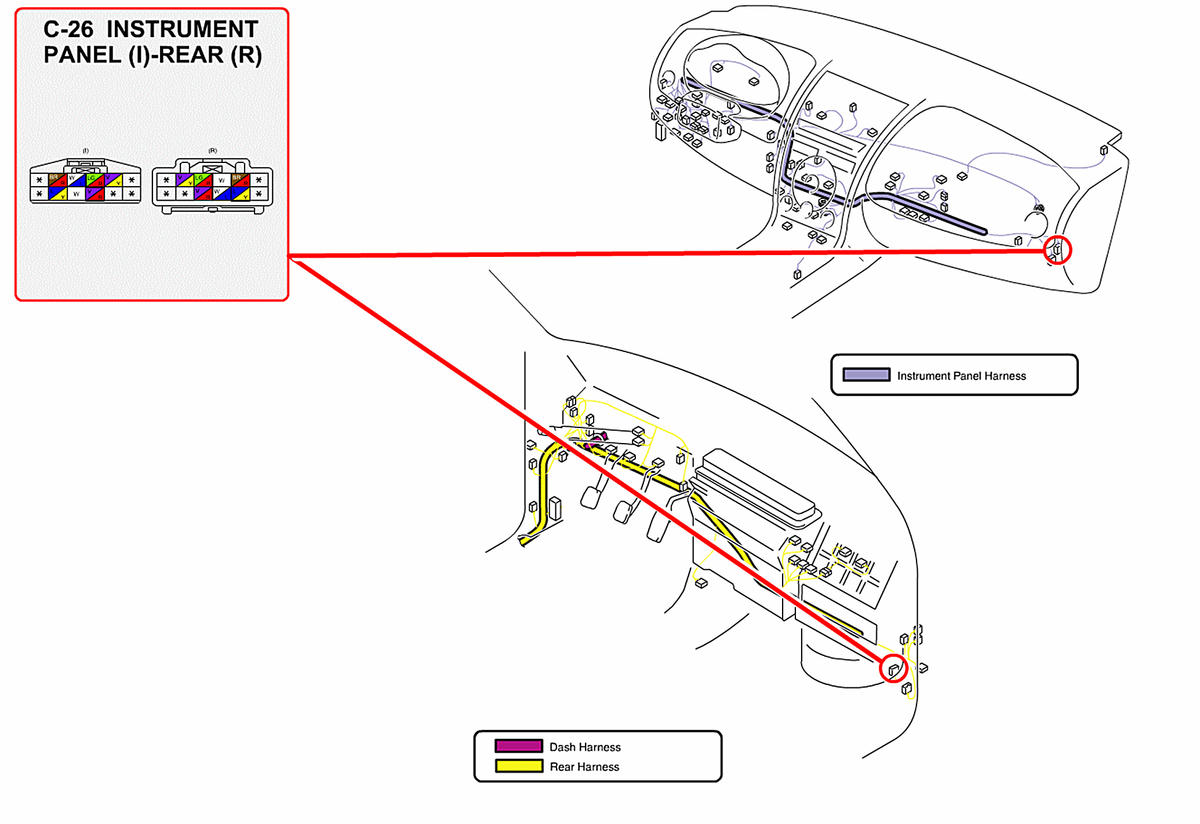

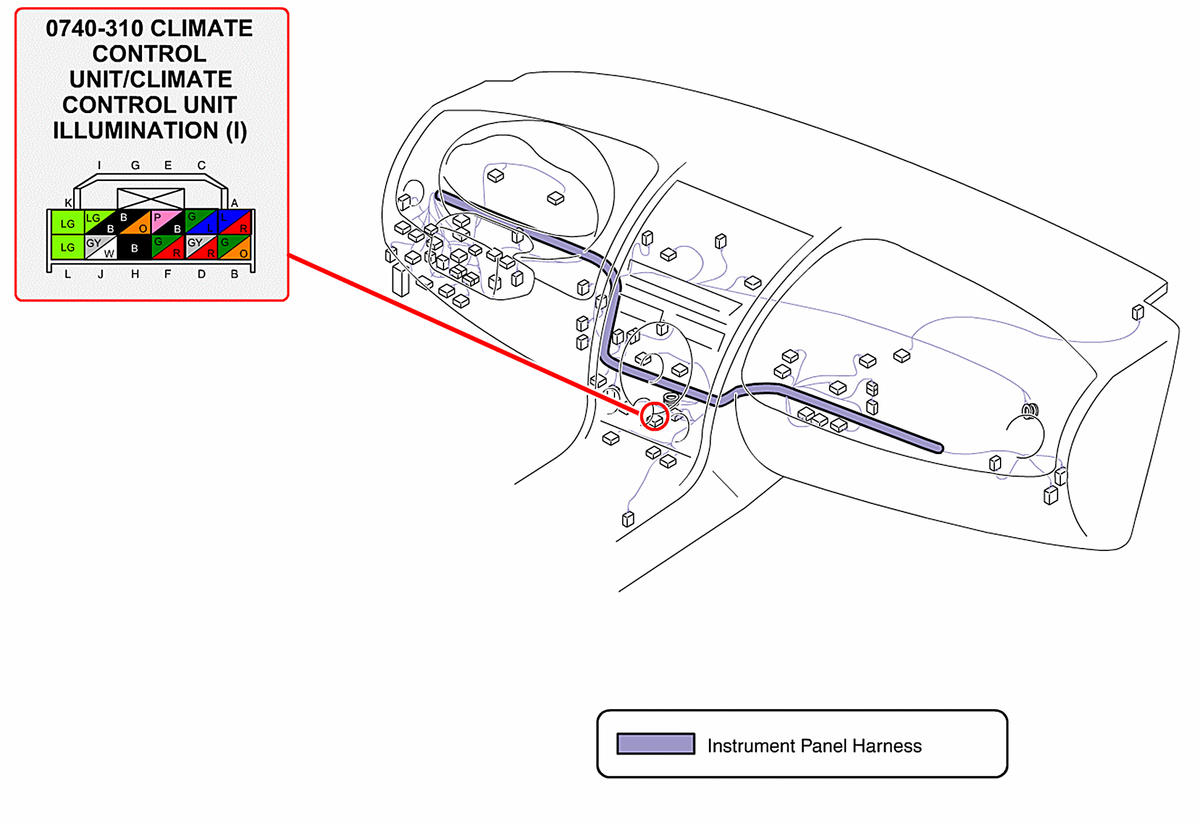

Fig 59: Dash
Courtesy of MAZDA MOTORS CORP.

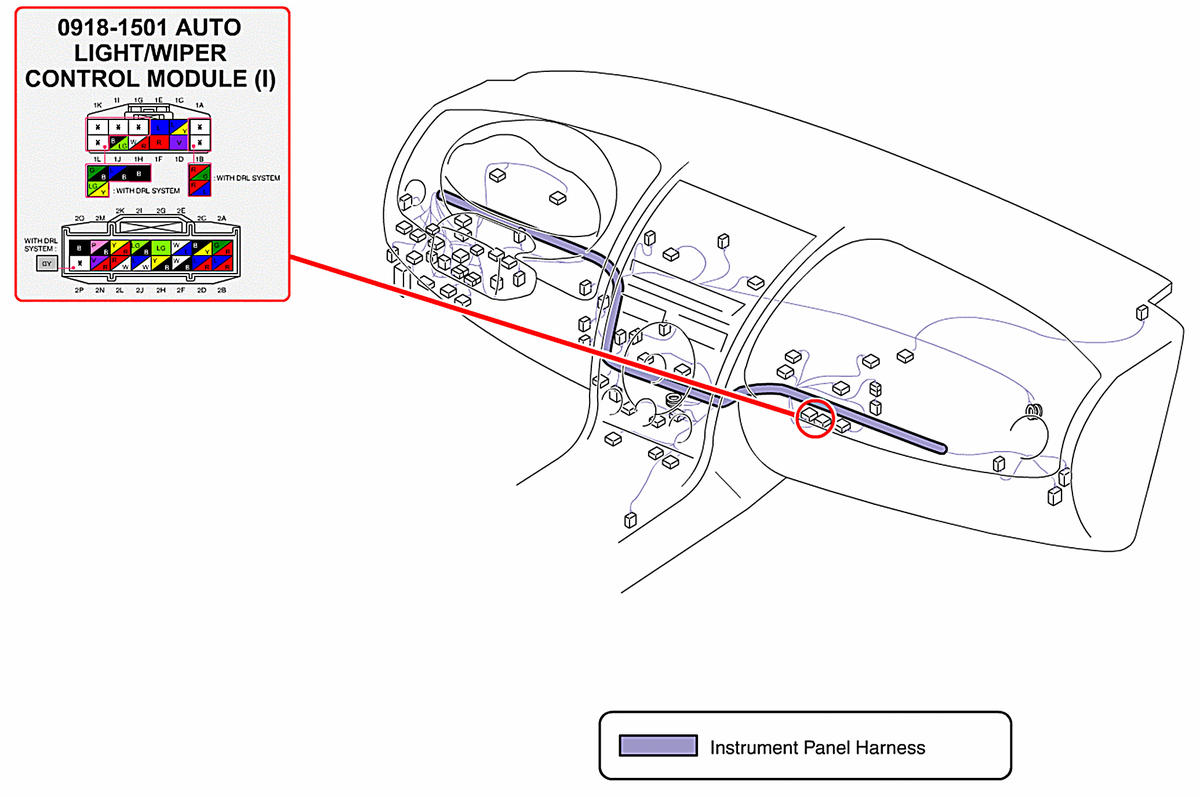

Fig 60: Dash
Courtesy of MAZDA MOTORS CORP.
Fig 61: Dash
Courtesy of MAZDA MOTORS CORP.
Fig 62: Dash
Courtesy of MAZDA MOTORS CORP.

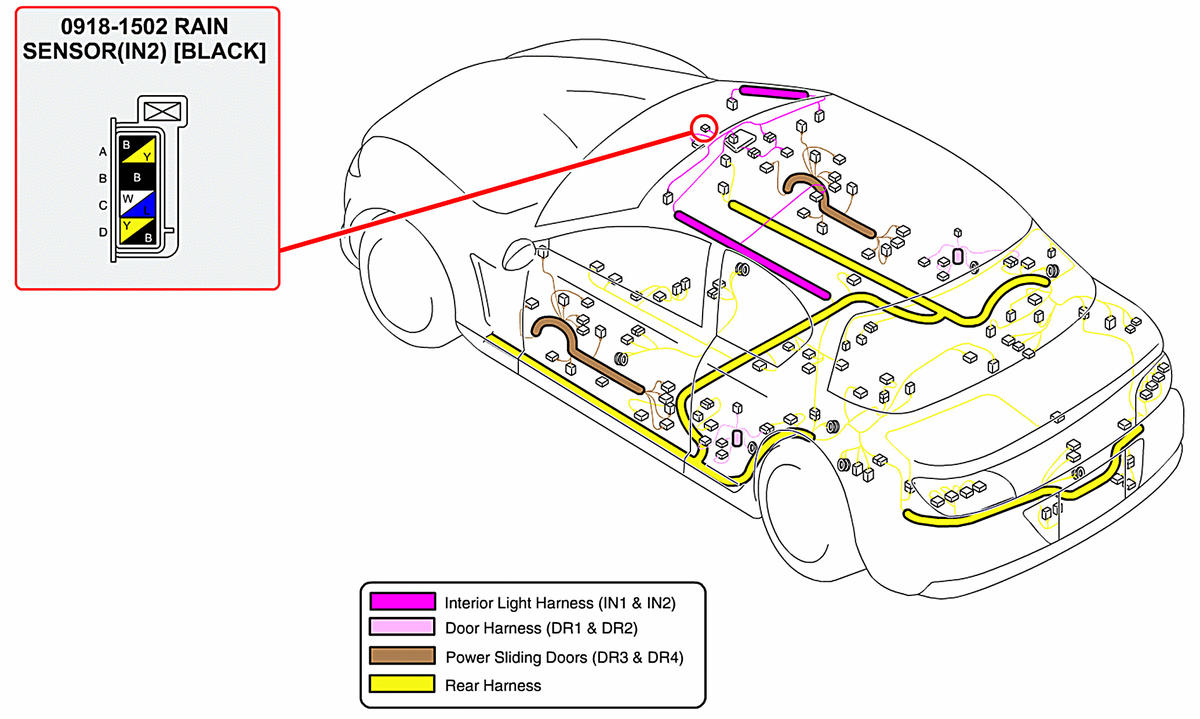

Fig 63: Body Overview
Courtesy of MAZDA MOTORS CORP.
Fig 64: Dash
Courtesy of MAZDA MOTORS CORP.

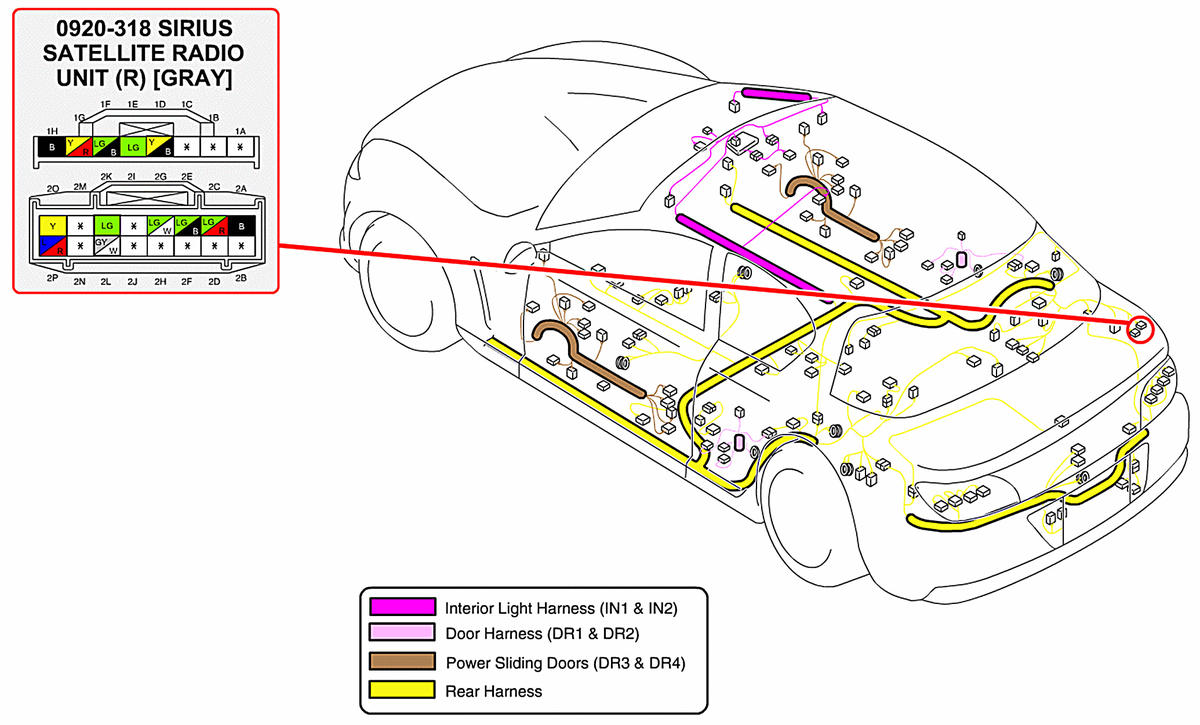

Fig 65: Body Overview
Courtesy of MAZDA MOTORS CORP.
Fig 66: Left Front Seat
Courtesy of MAZDA MOTORS CORP.

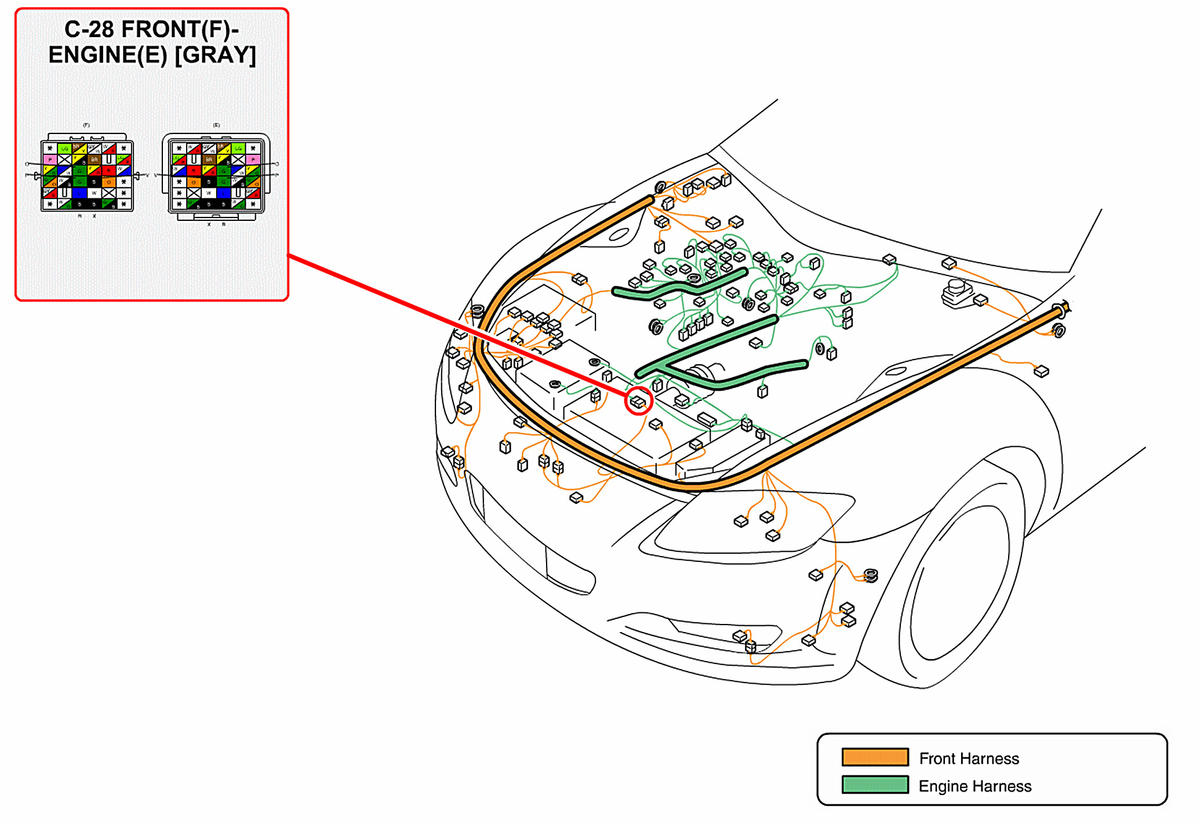

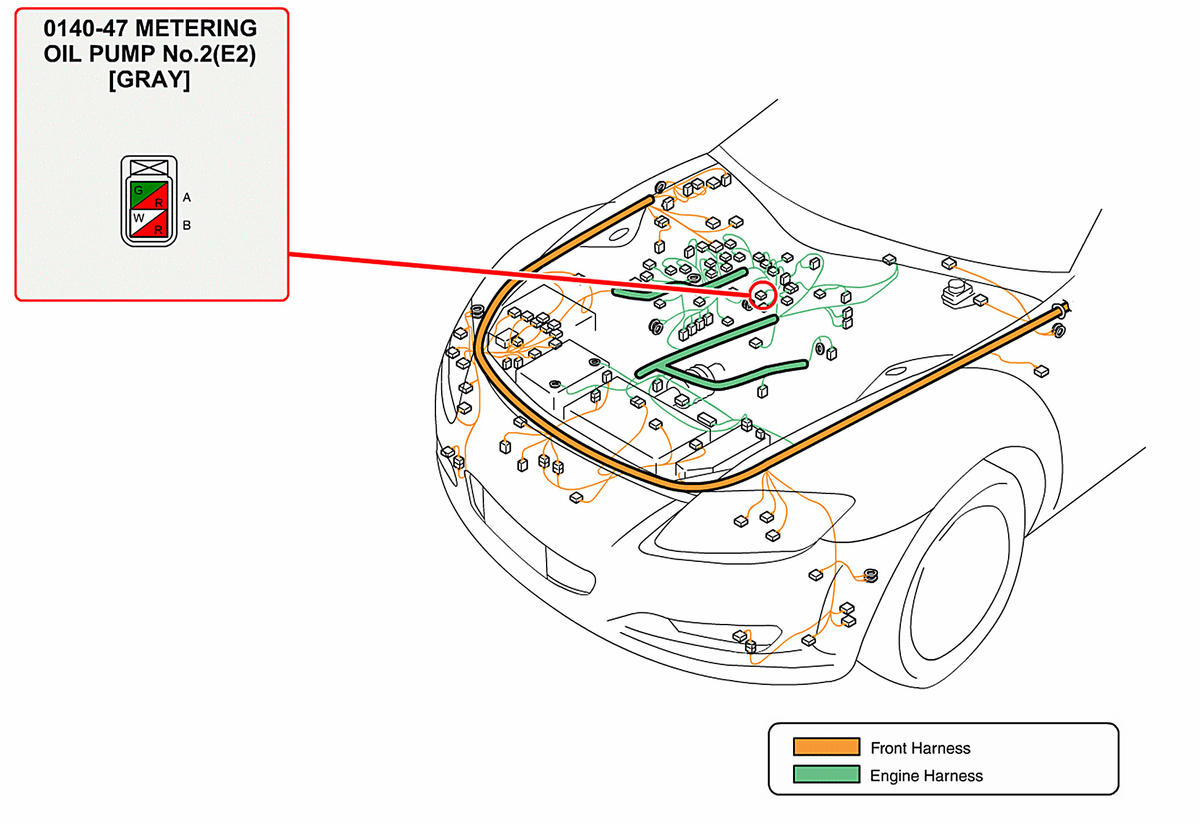

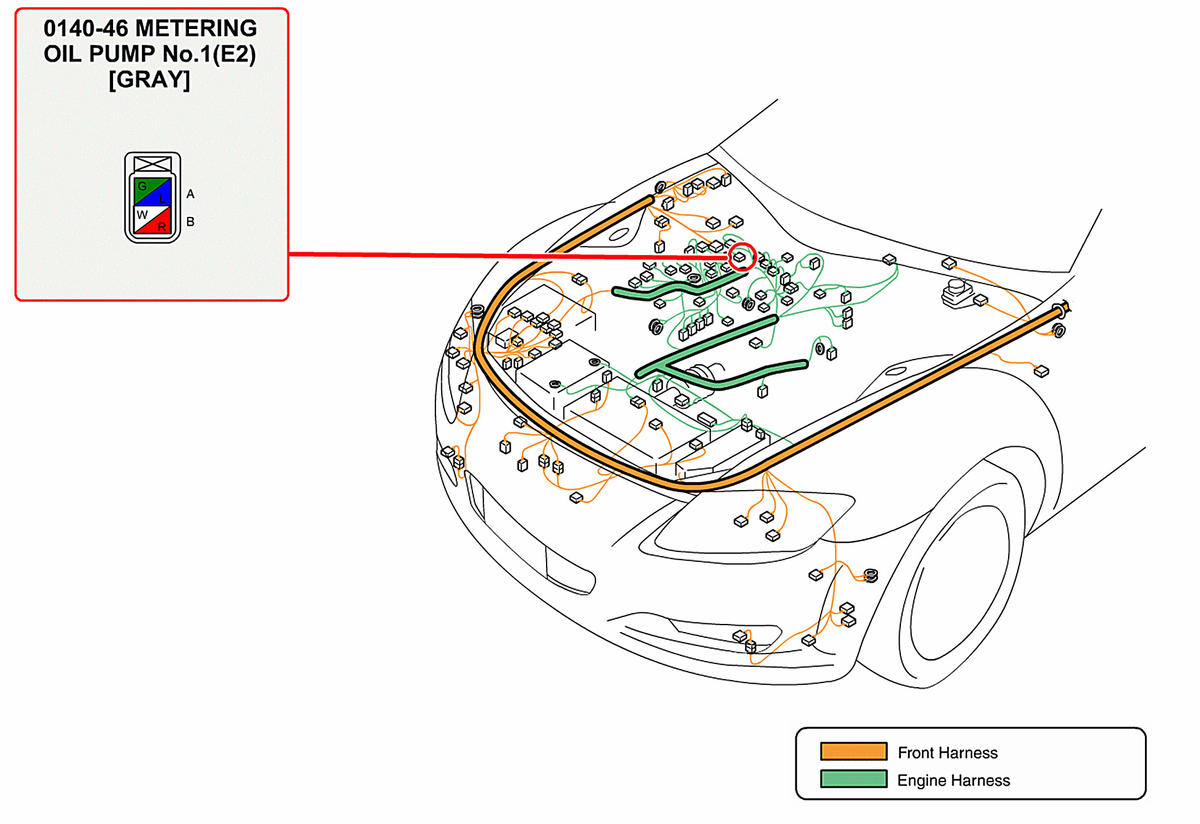

Fig 67: Engine Compartment
Courtesy of MAZDA MOTORS CORP.

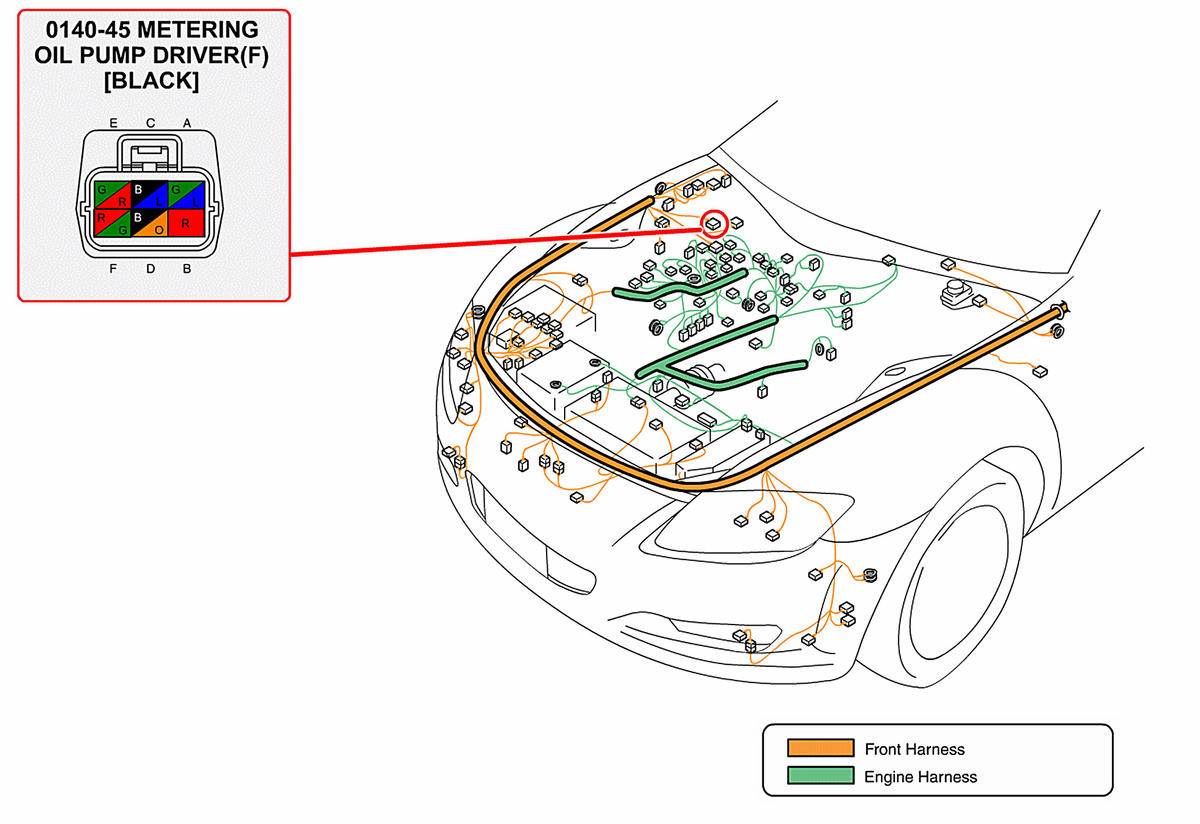

Fig 68: Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 69: Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 70: Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 71: Engine Compartment
Courtesy of MAZDA MOTORS CORP.

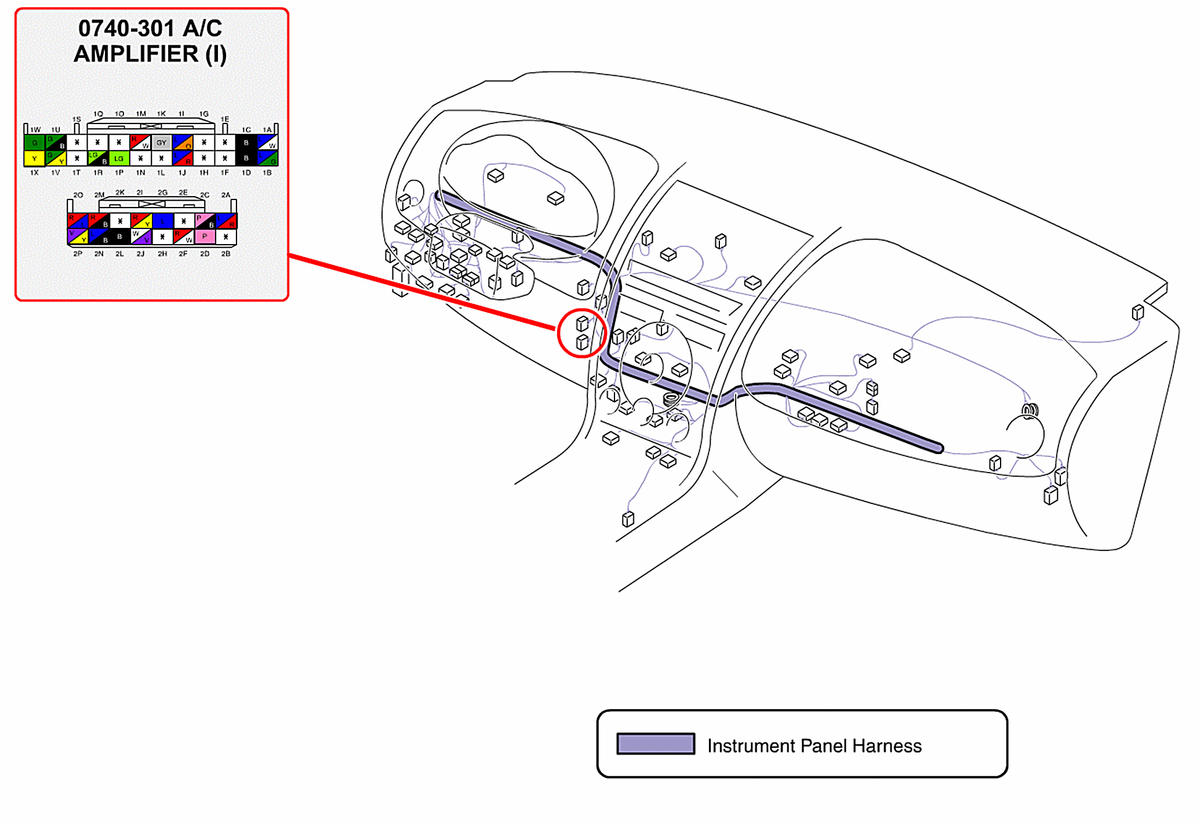

Fig 72: Dash
Courtesy of MAZDA MOTORS CORP.

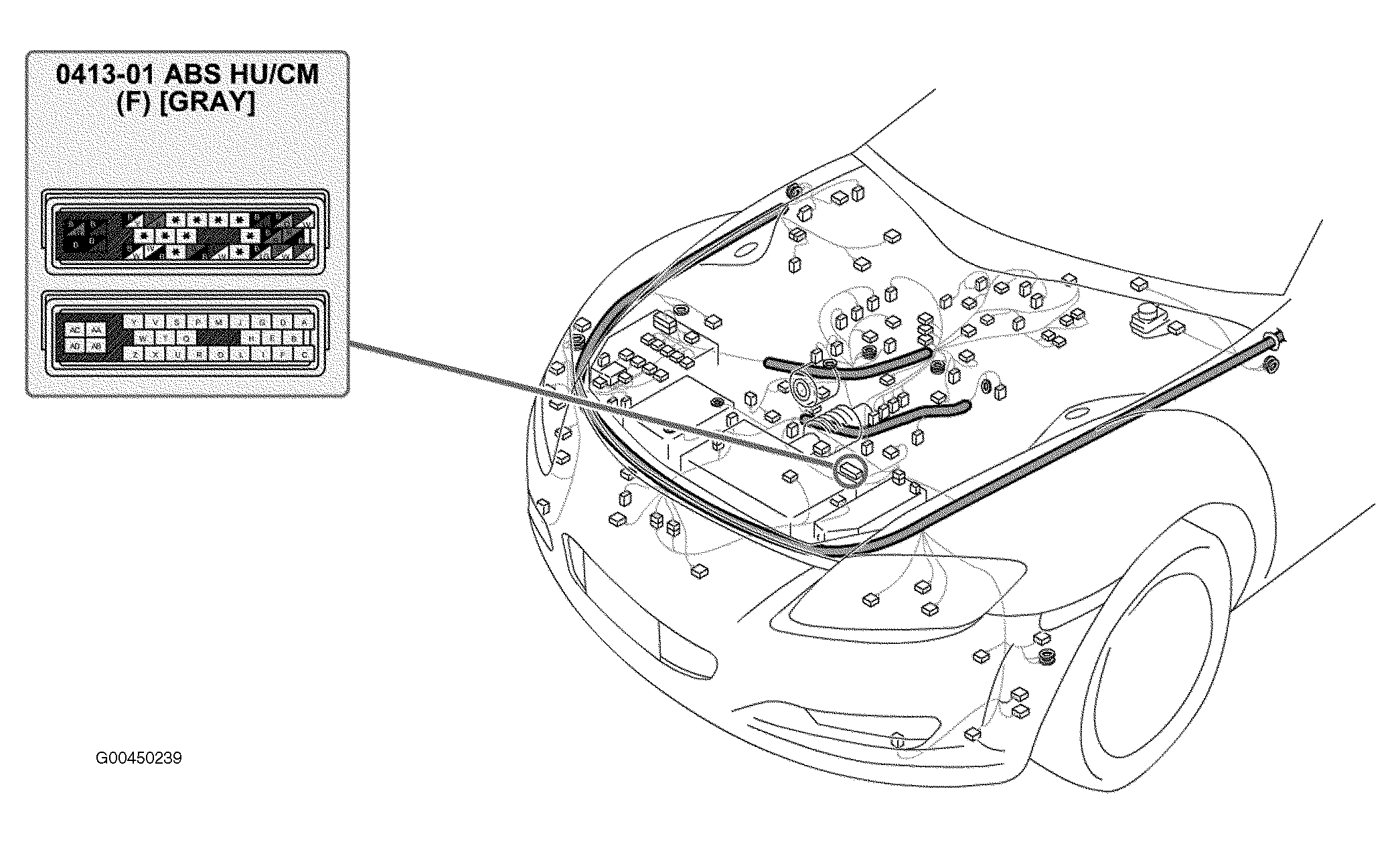

Fig 73: Engine Compartment
Courtesy of MAZDA MOTORS CORP.

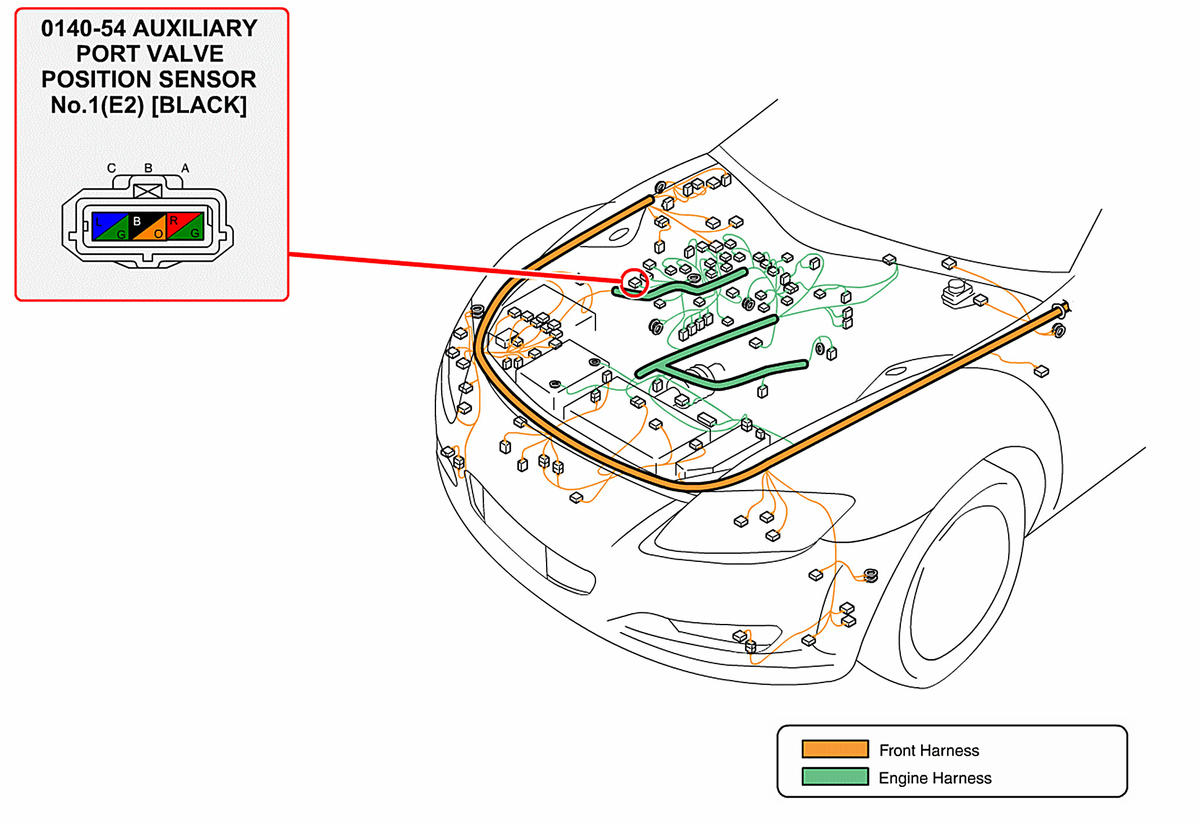

Fig 74: Engine Compartment
Courtesy of MAZDA MOTORS CORP.

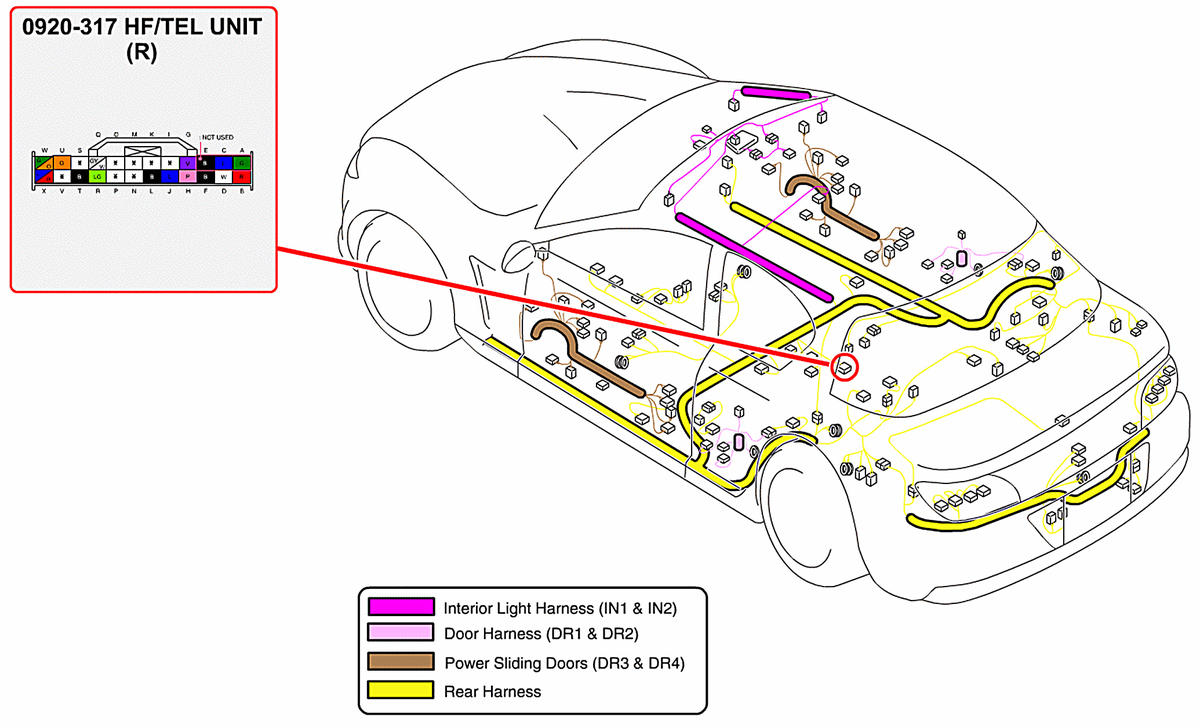

Fig 75: Body Overview
Courtesy of MAZDA MOTORS CORP.

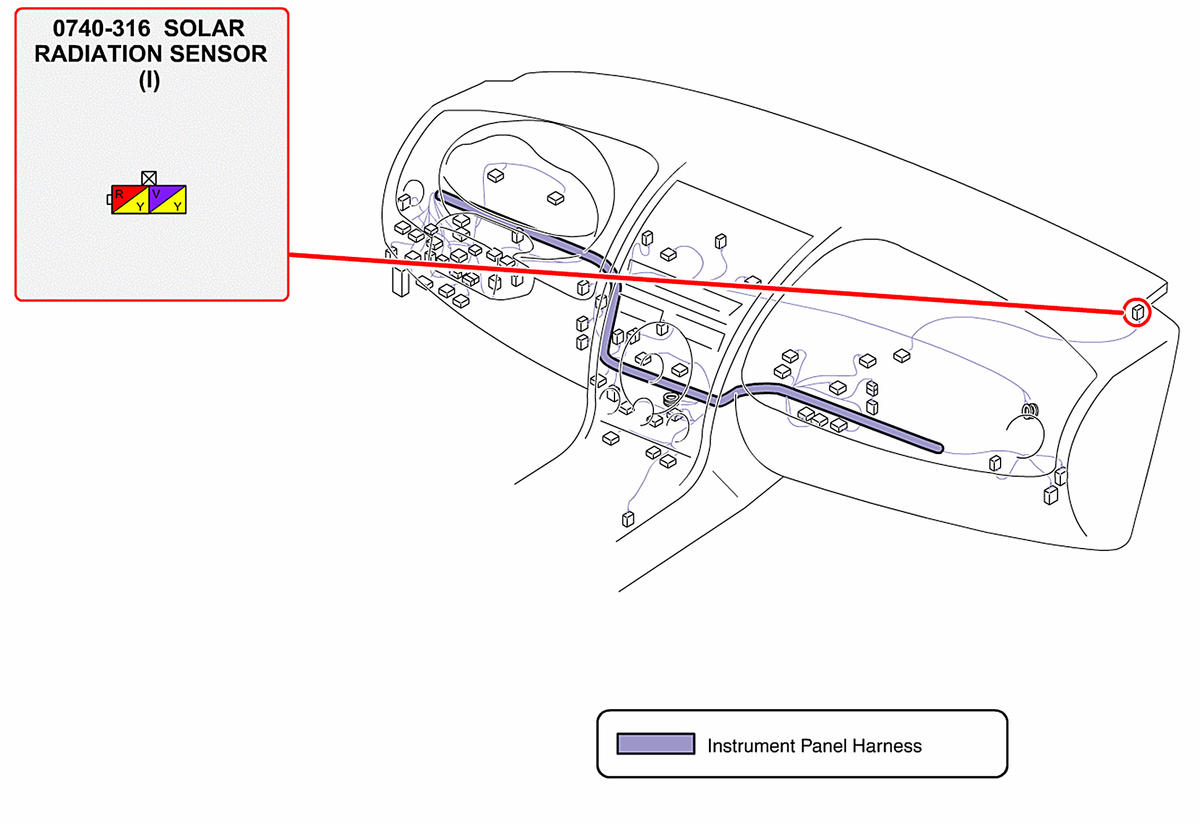

Fig 76: Dash
Courtesy of MAZDA MOTORS CORP.

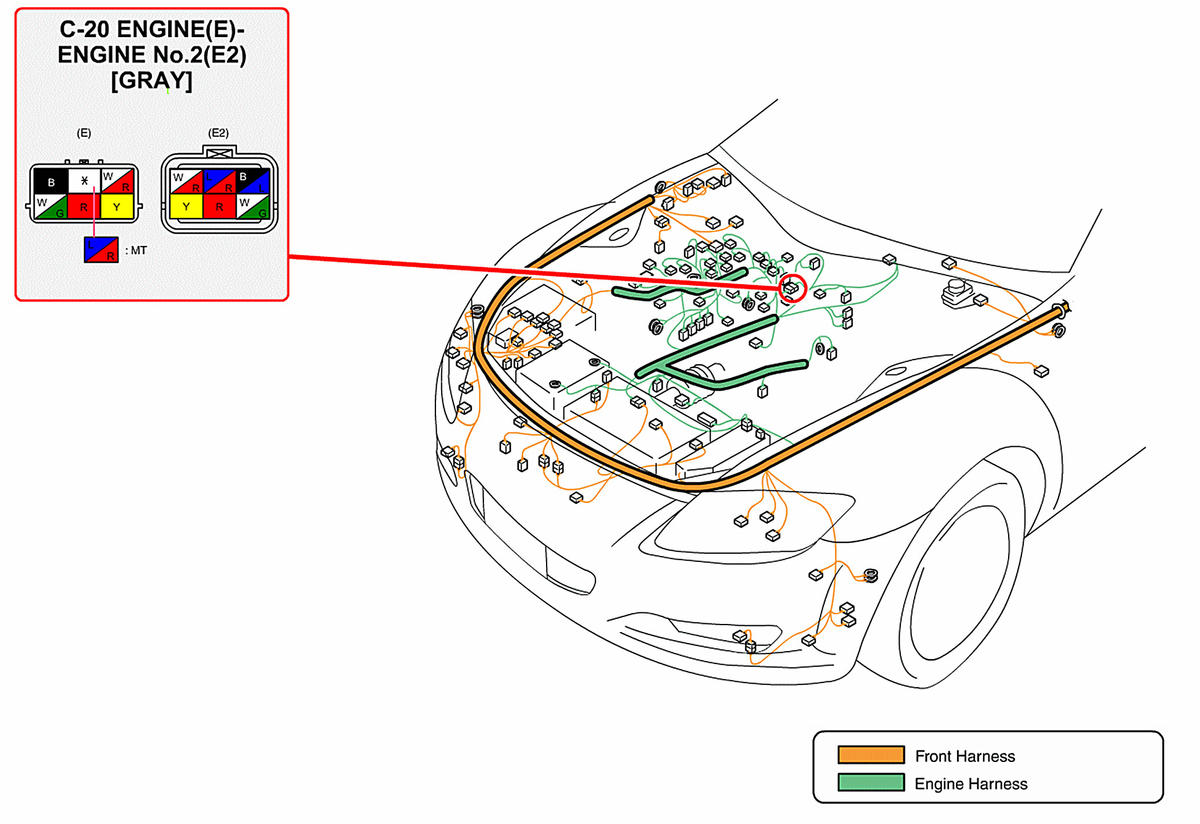

Fig 77: Engine Compartment
Courtesy of MAZDA MOTORS CORP.

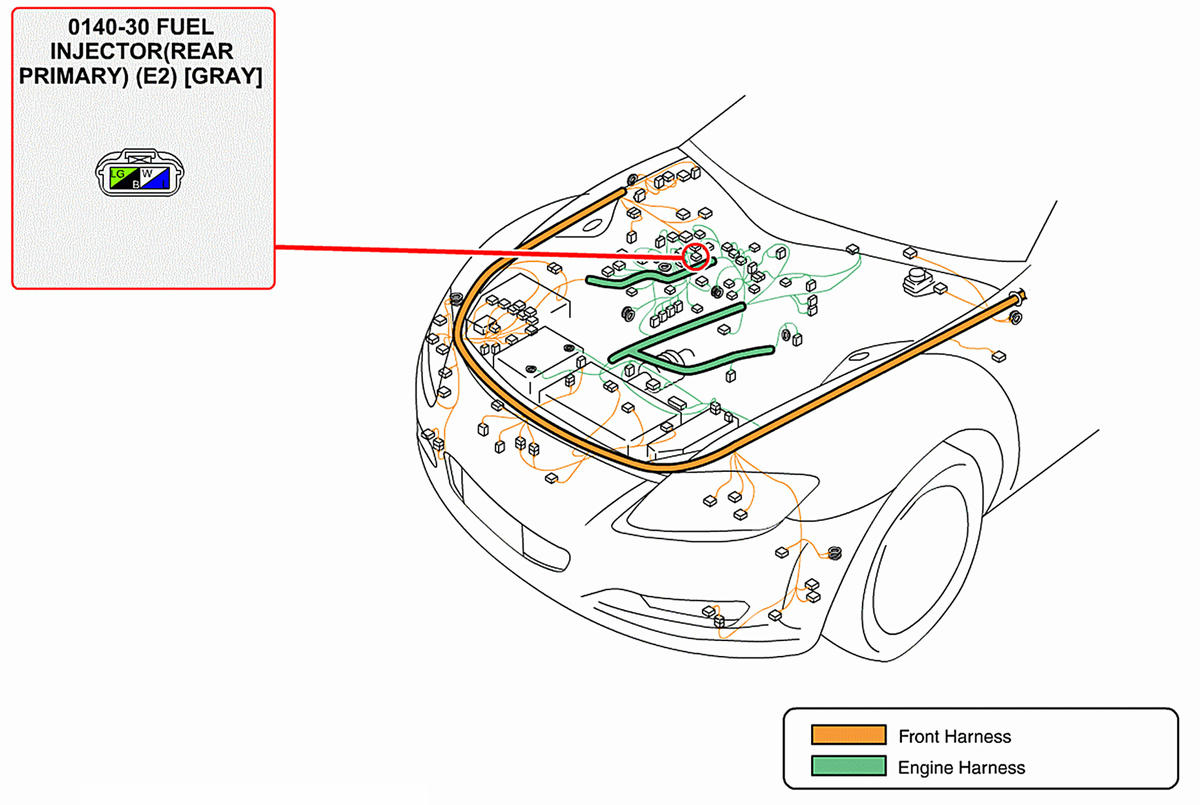

Fig 78: Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 79: Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 80: Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 81: Dash
Courtesy of MAZDA MOTORS CORP.
Fig 82: Dash
Courtesy of MAZDA MOTORS CORP.
Fig 83: Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 84: Engine Compartment
Courtesy of MAZDA MOTORS CORP.
