Pinpoint Test 5: Pats Transceiver Module Signal Is Not Received
WARNING: This page is about a different car, the 2003 Mazda Tribute. However, it is still accessible from the selected car via links, so may be relevant.

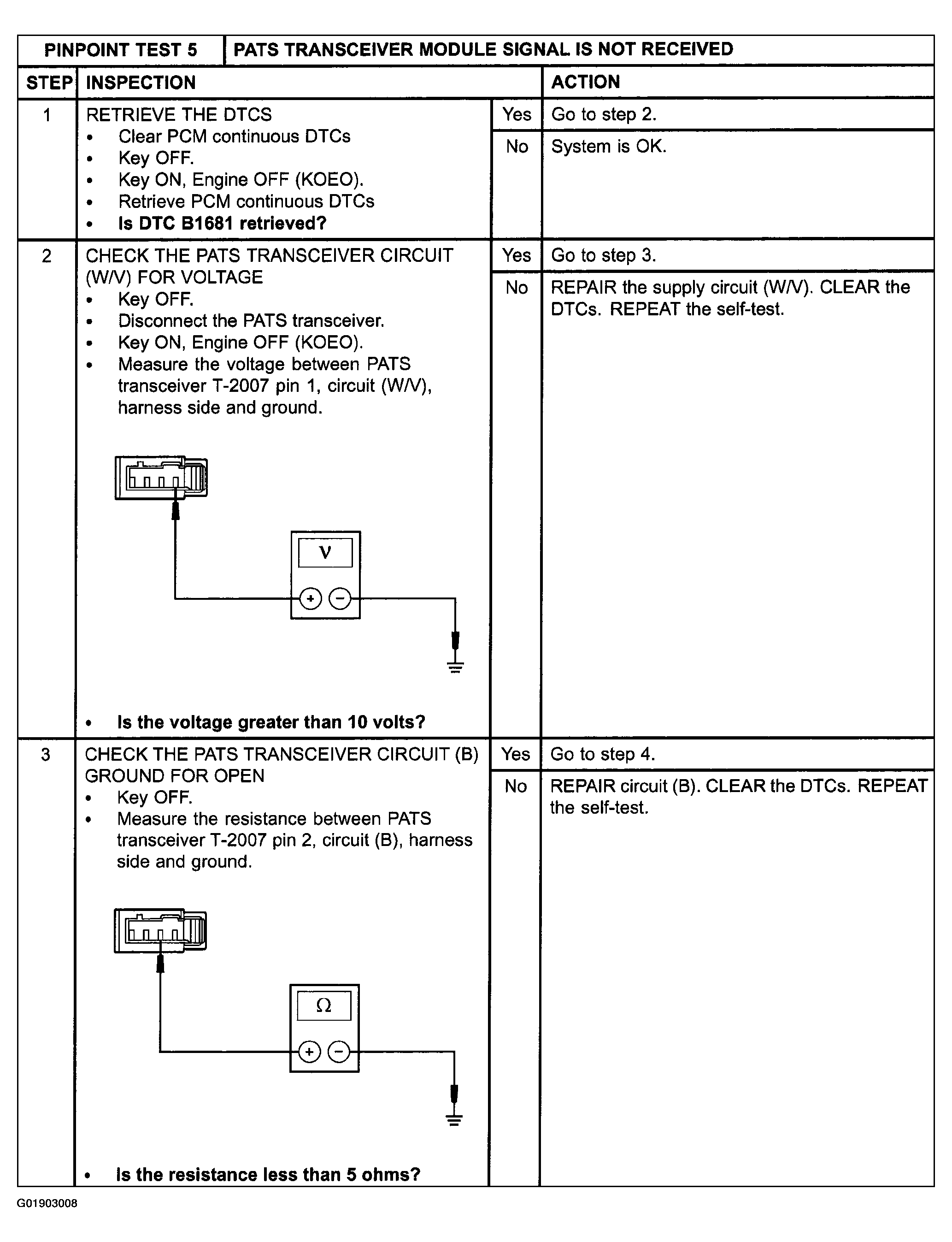

Fig 1: Pinpoint Test 5: PATS Transceiver Module Signal Is Not Received (Steps 1-3)
Courtesy of MAZDA MOTORS CORP.

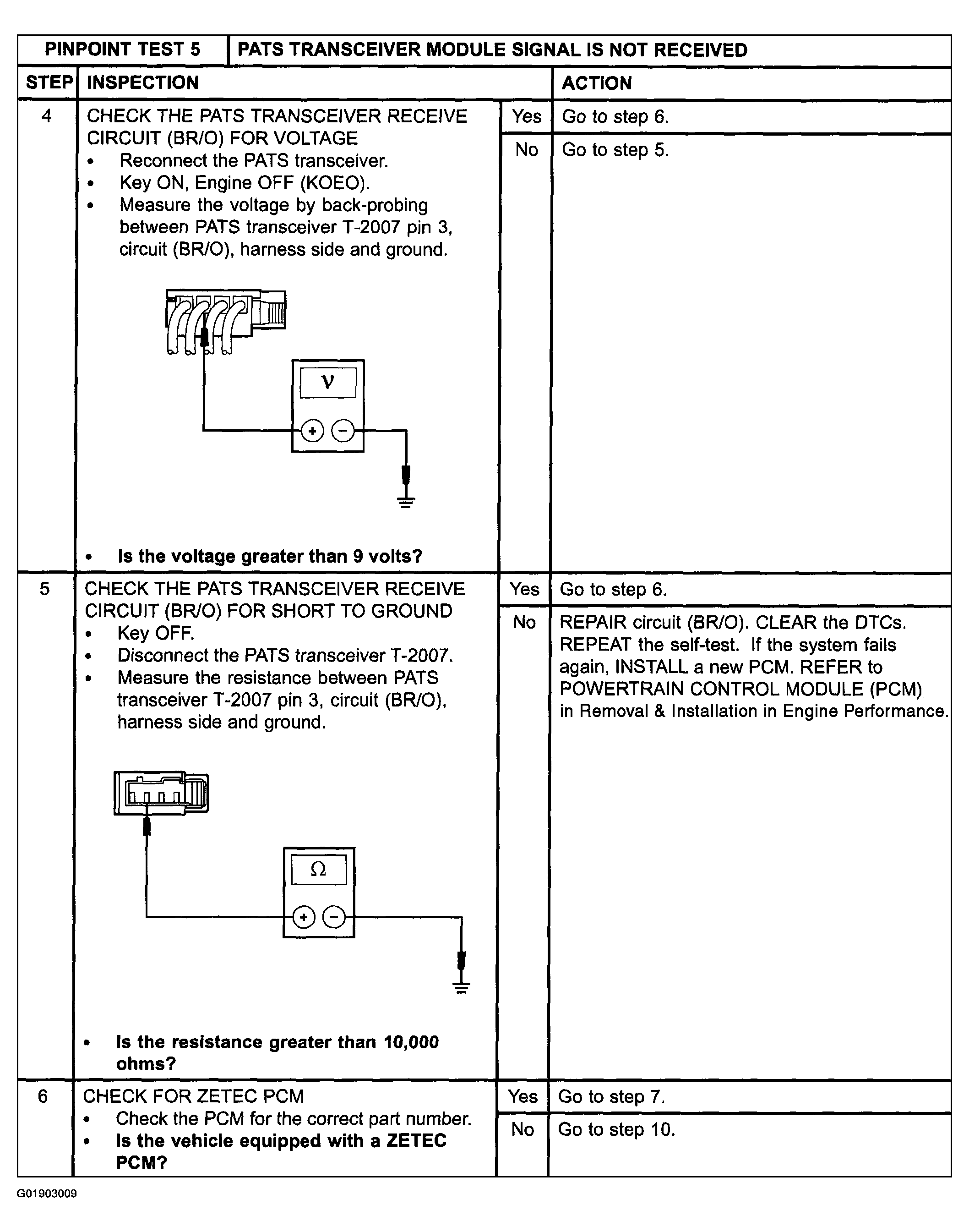

Fig 2: Pinpoint Test 5: PATS Transceiver Module Signal Is Not Received (Steps 4-6)
Courtesy of MAZDA MOTORS CORP.

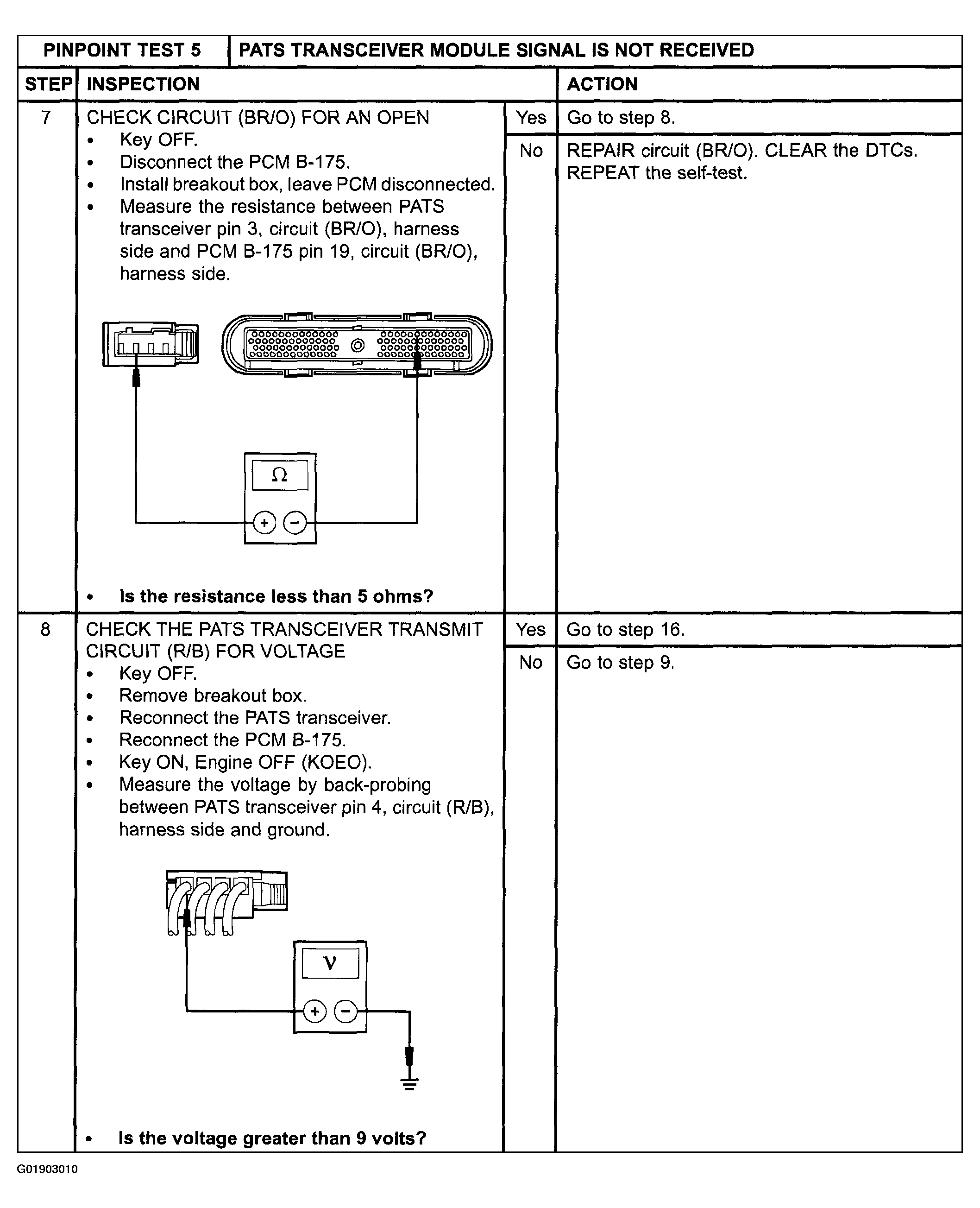

Fig 3: Pinpoint Test 5: PATS Transceiver Module Signal Is Not Received (Steps 7-8)
Courtesy of MAZDA MOTORS CORP.

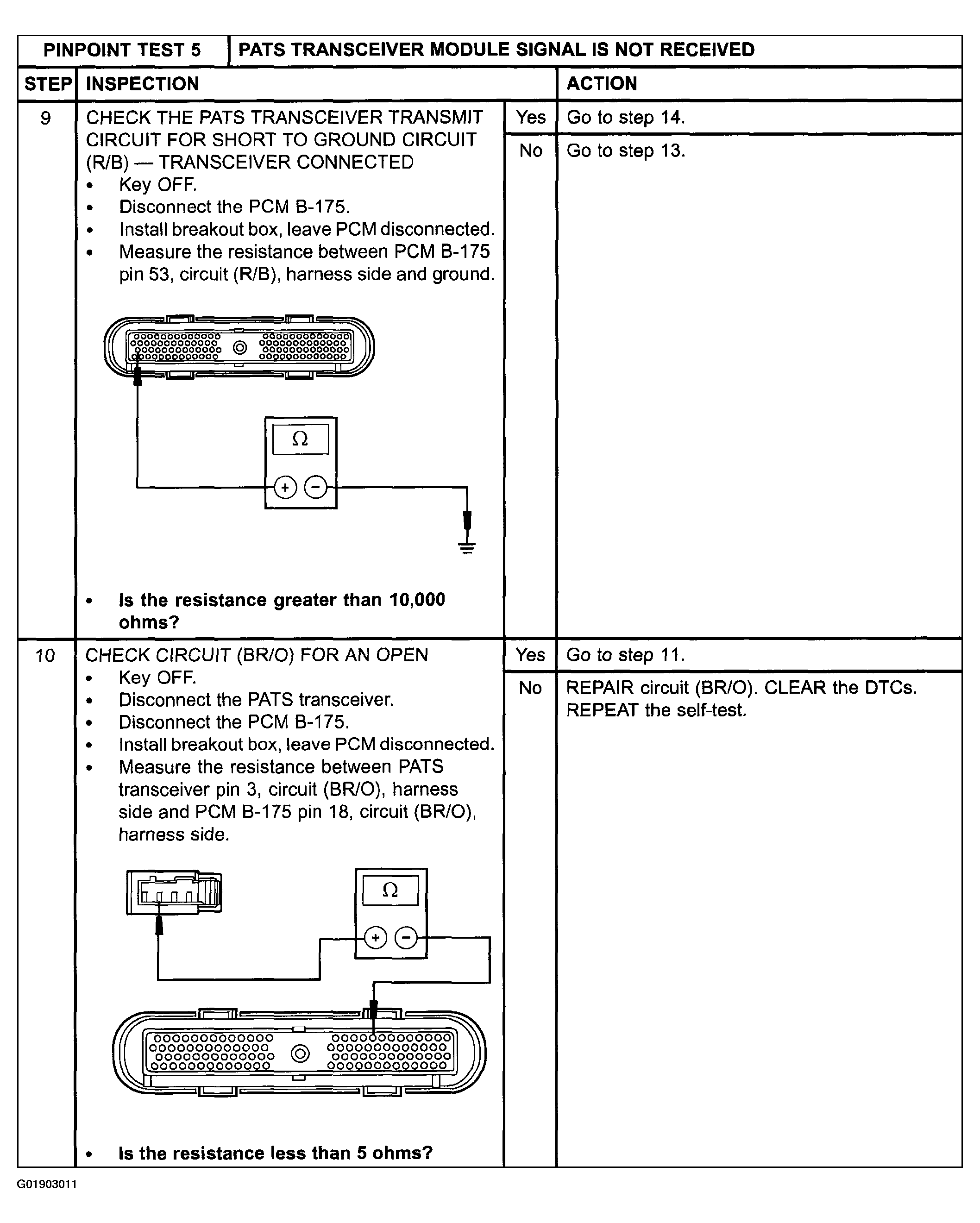

Fig 4: Pinpoint Test 5: PATS Transceiver Module Signal Is Not Received (Steps 9-10)
Courtesy of MAZDA MOTORS CORP.

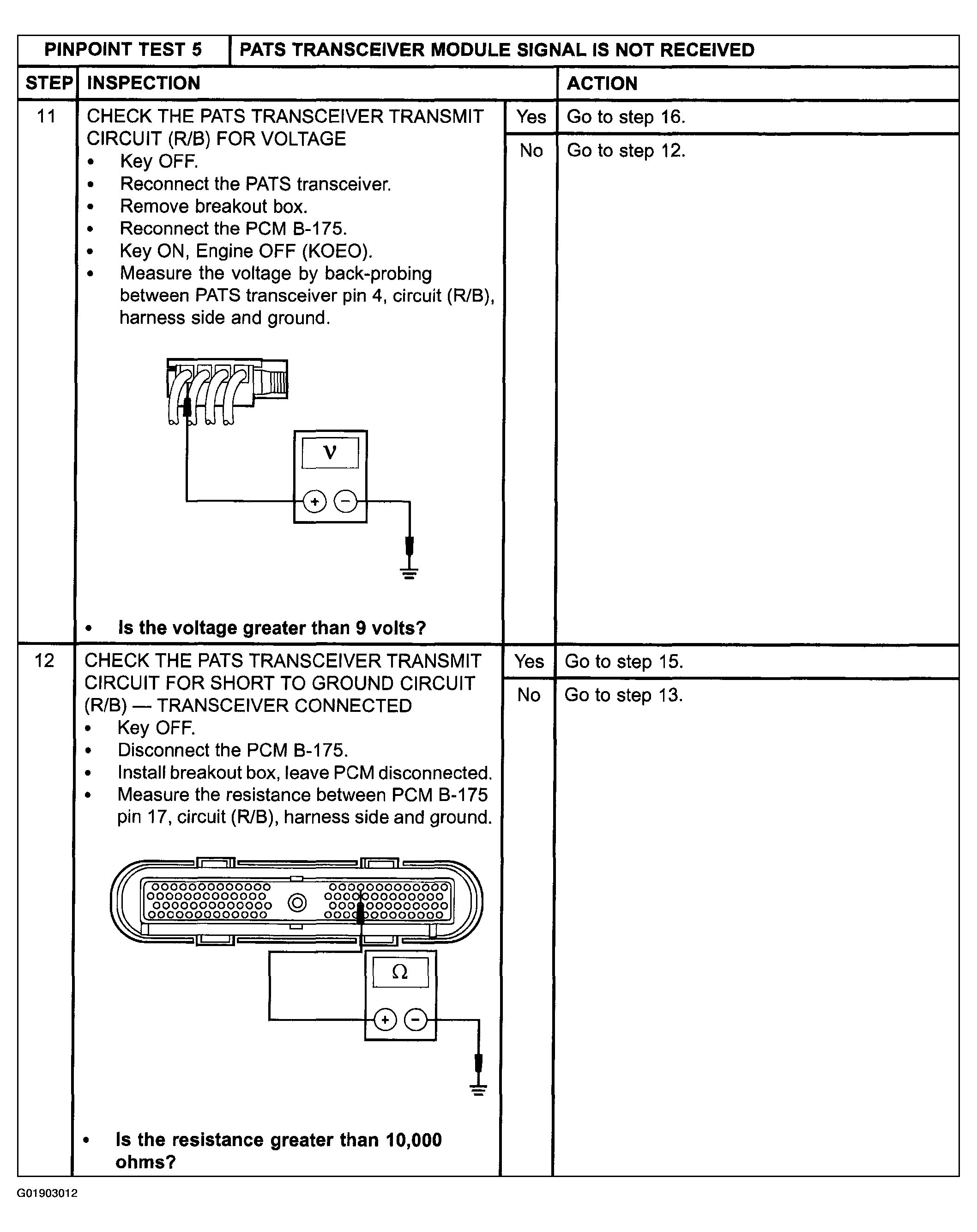

Fig 5: Pinpoint Test 5: PATS Transceiver Module Signal Is Not Received (Steps 11-12)
Courtesy of MAZDA MOTORS CORP.

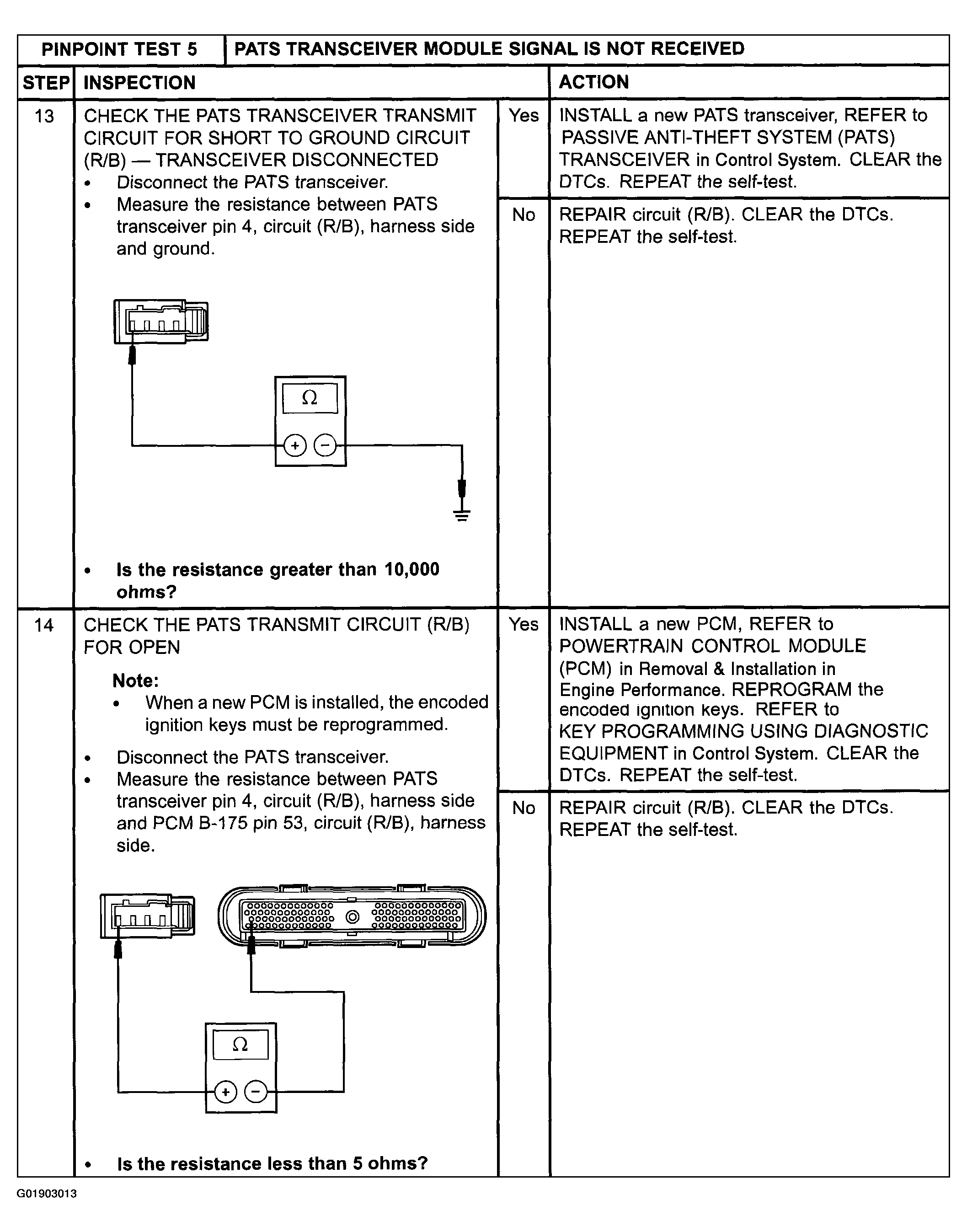

Fig 6: Pinpoint Test 5: PATS Transceiver Module Signal Is Not Received (Steps 13-14)
Courtesy of MAZDA MOTORS CORP.

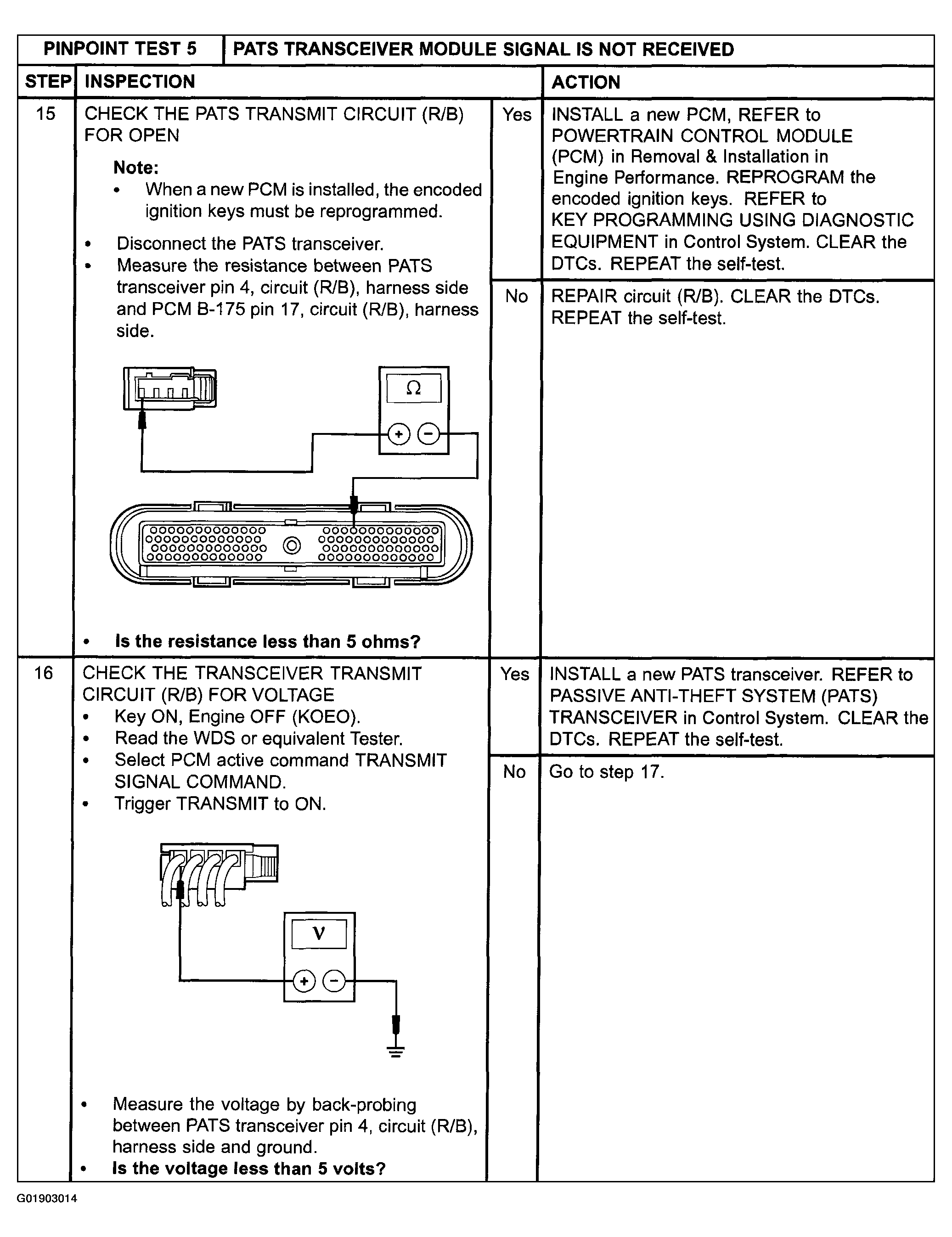

Fig 7: Pinpoint Test 5: PATS Transceiver Module Signal Is Not Received (Steps 15-16)
Courtesy of MAZDA MOTORS CORP.

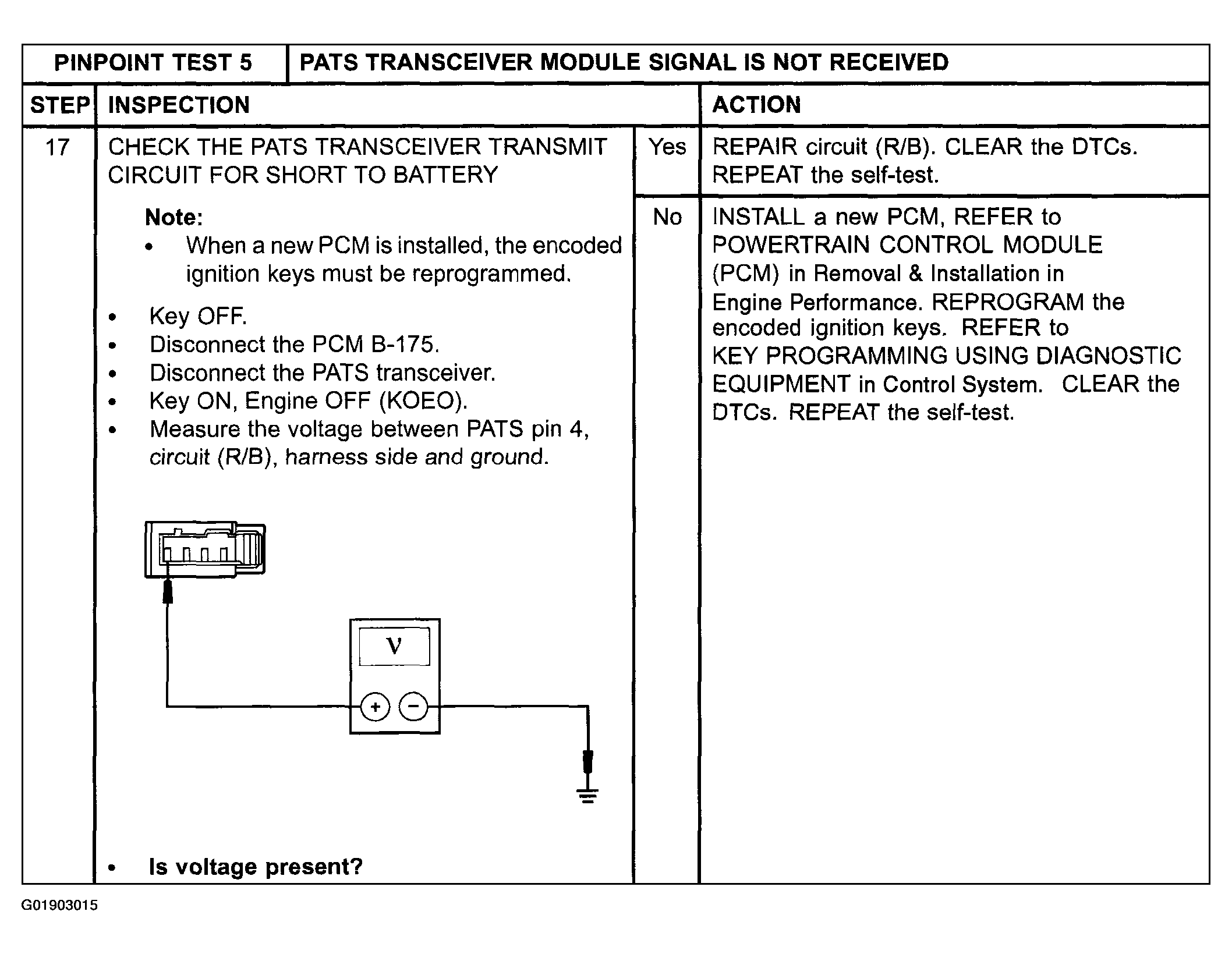

Fig 8: Pinpoint Test 5: PATS Transceiver Module Signal Is Not Received (Step 17)
