| Accessory Drive Belt Tensioner |
18 (25) |
| Brake Calipers-To-Steering Knuckle |
75 (102) |
| Connecting Rod Cap Bolts |
| Step 1 |
17 (23) |
| Step 2 |
32 (43) |
| Crankshaft Pulley |
| Step 1 |
86 (120) |
| Step 2 |
Loosen 360 Degrees |
| Step 3 |
37 (50) |
| Step 4 |
Tighten An Additional 90 Degrees |

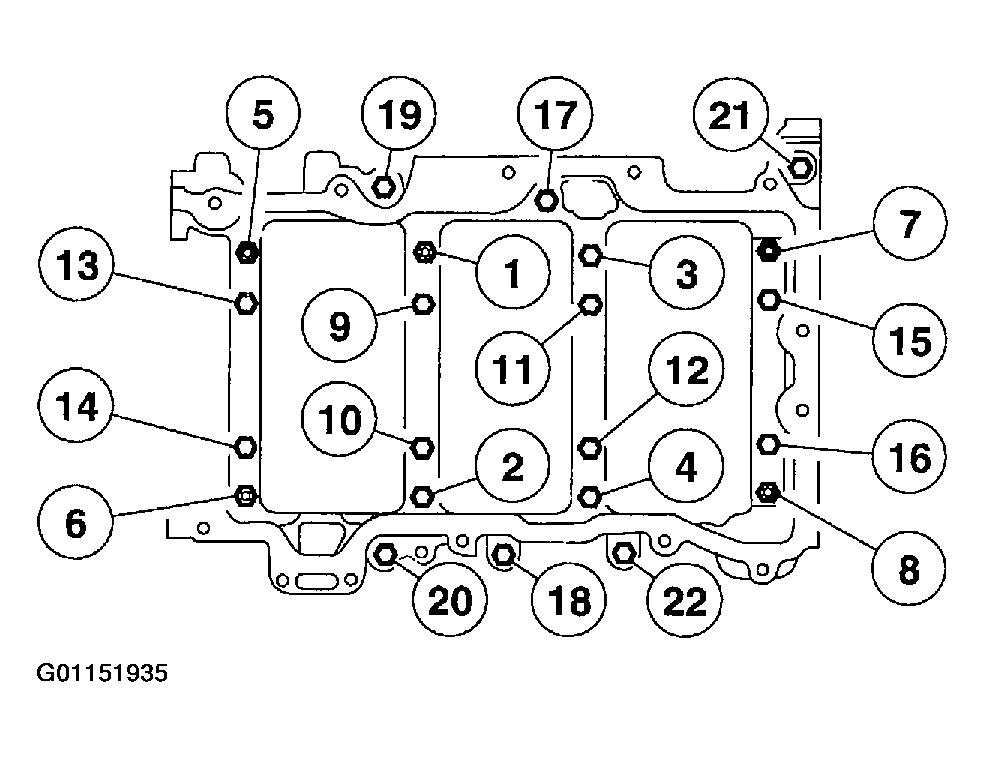

| Cylinder Block (Lower) |
| Bolts 1-8 |
18 (25) |
| Bolts 9-19 |
30 (40) |
| Bolts 1-16 |
Tighten An Additional 90 Degrees |
| Bolts 17-22 |
18 (25) |

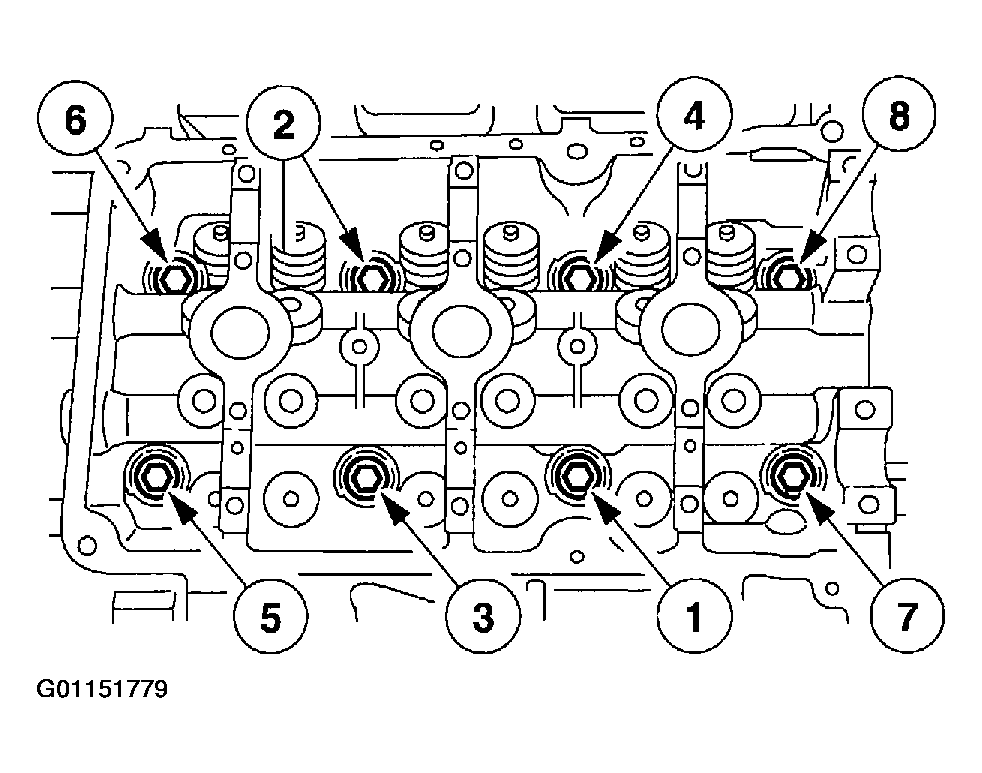

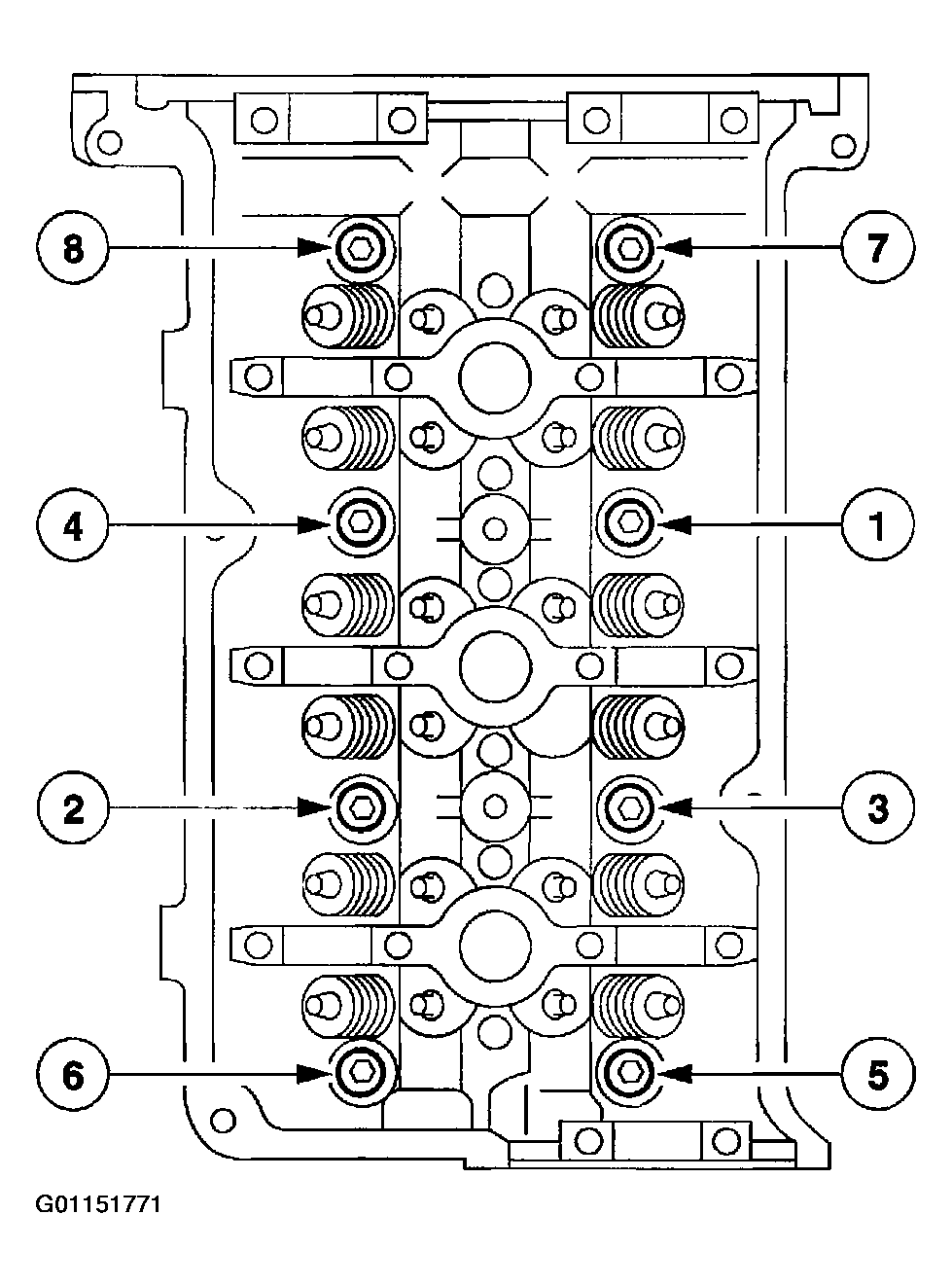

| Cylinder Head Bolts |
| Step 1 |
30 (40) |
| Step 2 |
Tighten An Additional 90 Degrees |
| Step 3 |
Loosen 360 Degrees |
| Step 4 |
30 (40) |
| Step 5 |
Tighten An Additional 90 Degrees |
| Step 6 |
Tighten An Additional 90 Degrees |
| Driveshaft Ball Joint |
52 (70) |

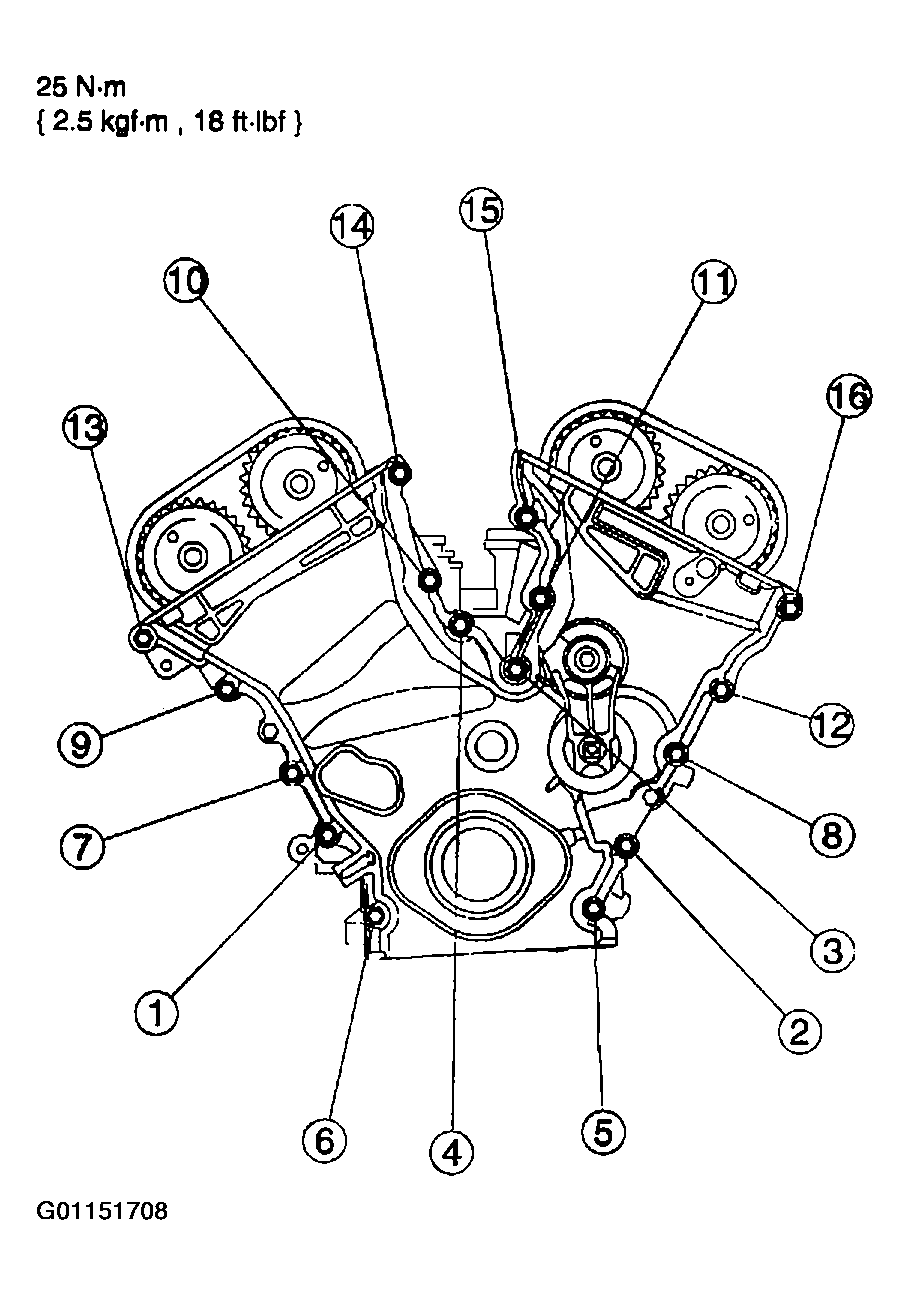

| Engine Front Cover |
18 (25) |
| Engine Lift Bracket Bolt |
83 (112) |

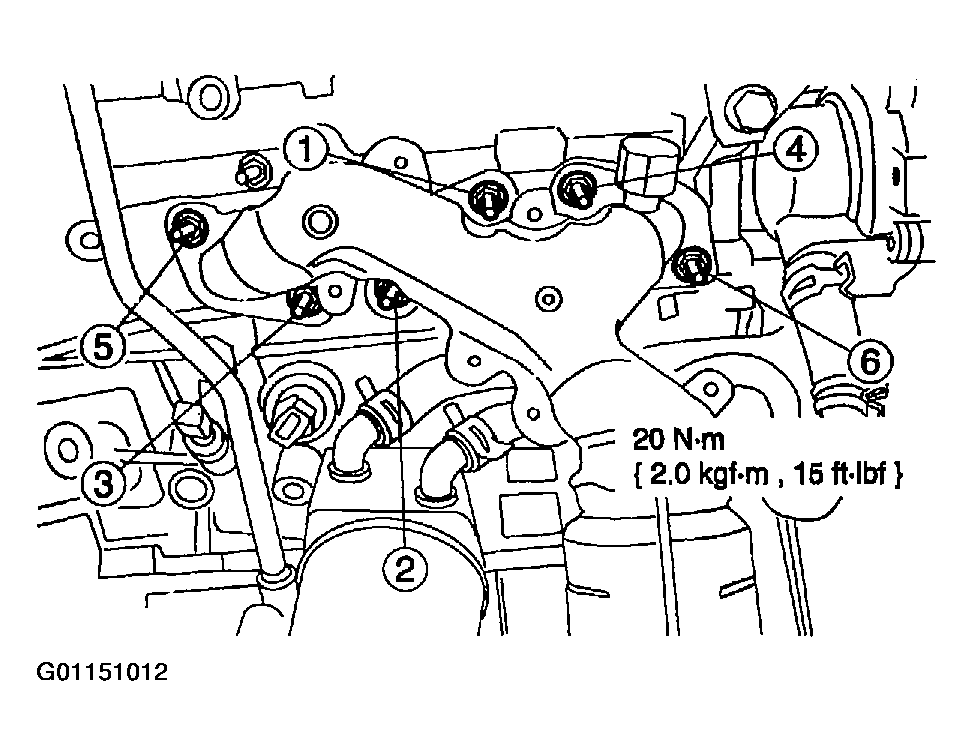

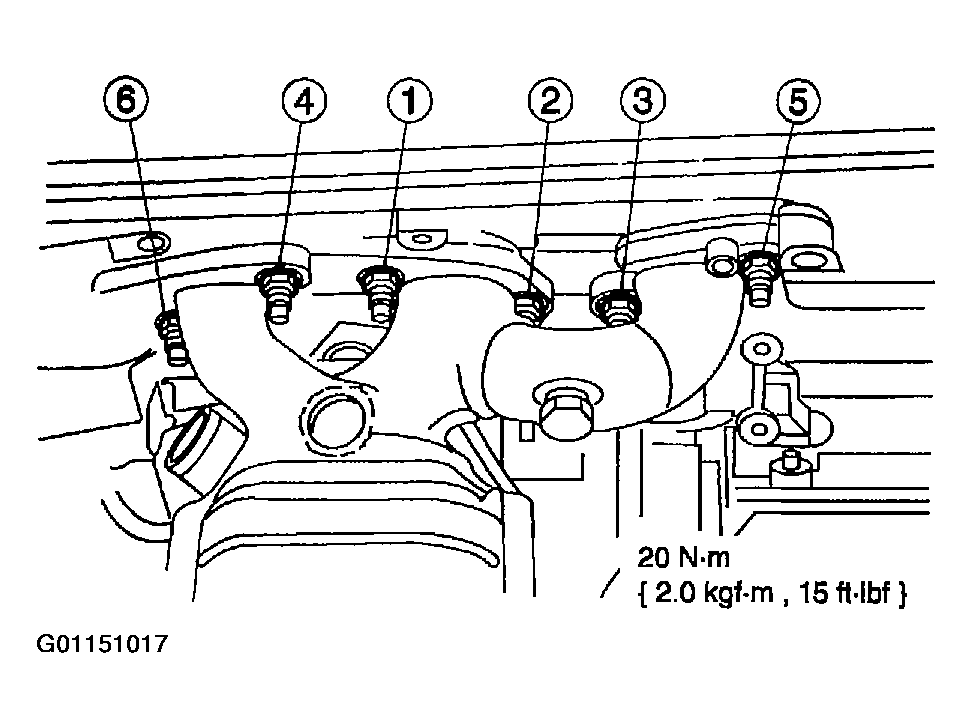

| Exhaust Manifold Nut |
15 (20) |
| Flexplate Bolt |
59 (80) |
| Flywheel Bolt |
83 (112) |
| Generator Bolt |
18 (25) |
| Generator Bracket Bolt |
18 (25) |
| Halfshaft Bracket Bolt |
18 (25) |
| Knock Sensor |
18 (25) |
| Motor Mount Bolts |
66 (90) |
| Oil Cooler Bolt |
41 (55) |

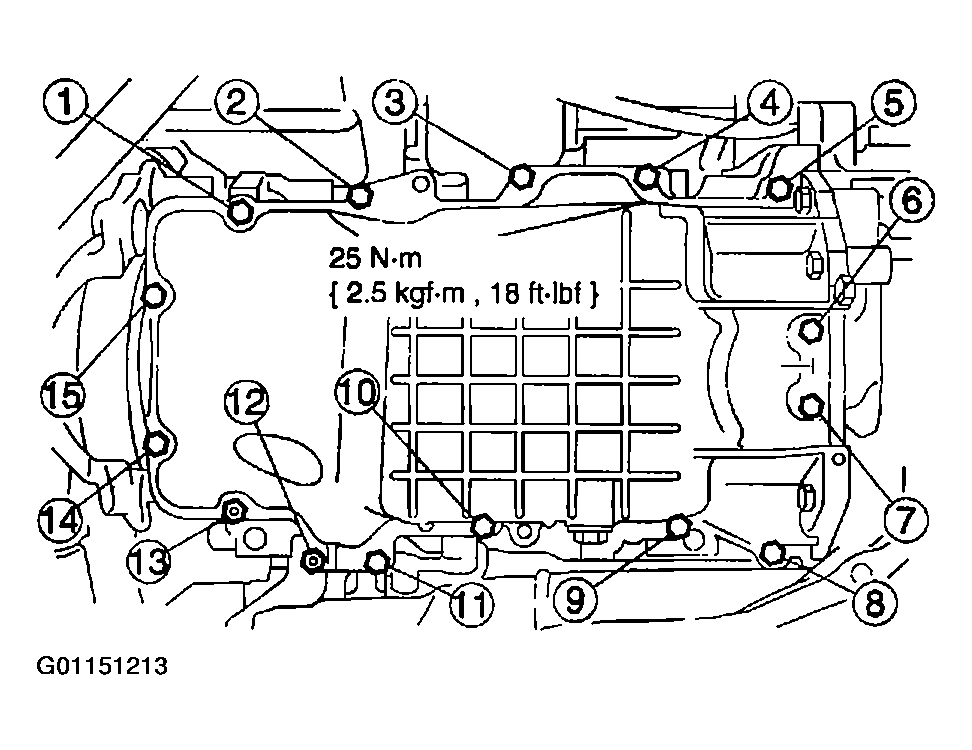

| Oil Pan Bolt |
18 (25) |
| Power Steering Line Bolt |
13 (17) |
| Power Steering Pump Pulley Bolt |
60 (82) |
| Spark Plug |
11 (15) |
| Steering Shaft Bolt |
18 (24) |
| Struts to Steering Knuckle Bolt |
59 (80) |
| Subframe Nut/Bolt |
76 (103) |
| Sway Bar Link Bolt |
41 (55) |
| Tie Rod Bolt |
41 (55) |
| Timing Chain Guide Bolt |
18 (25) |
| Timing Chain Tensioner Arm Bolt |
18 (25) |
| Torque Converter Bolt |
30 (40) |
| Transaxle Bolt |
30 (40) |
| INCH Lbs. (N.m) |

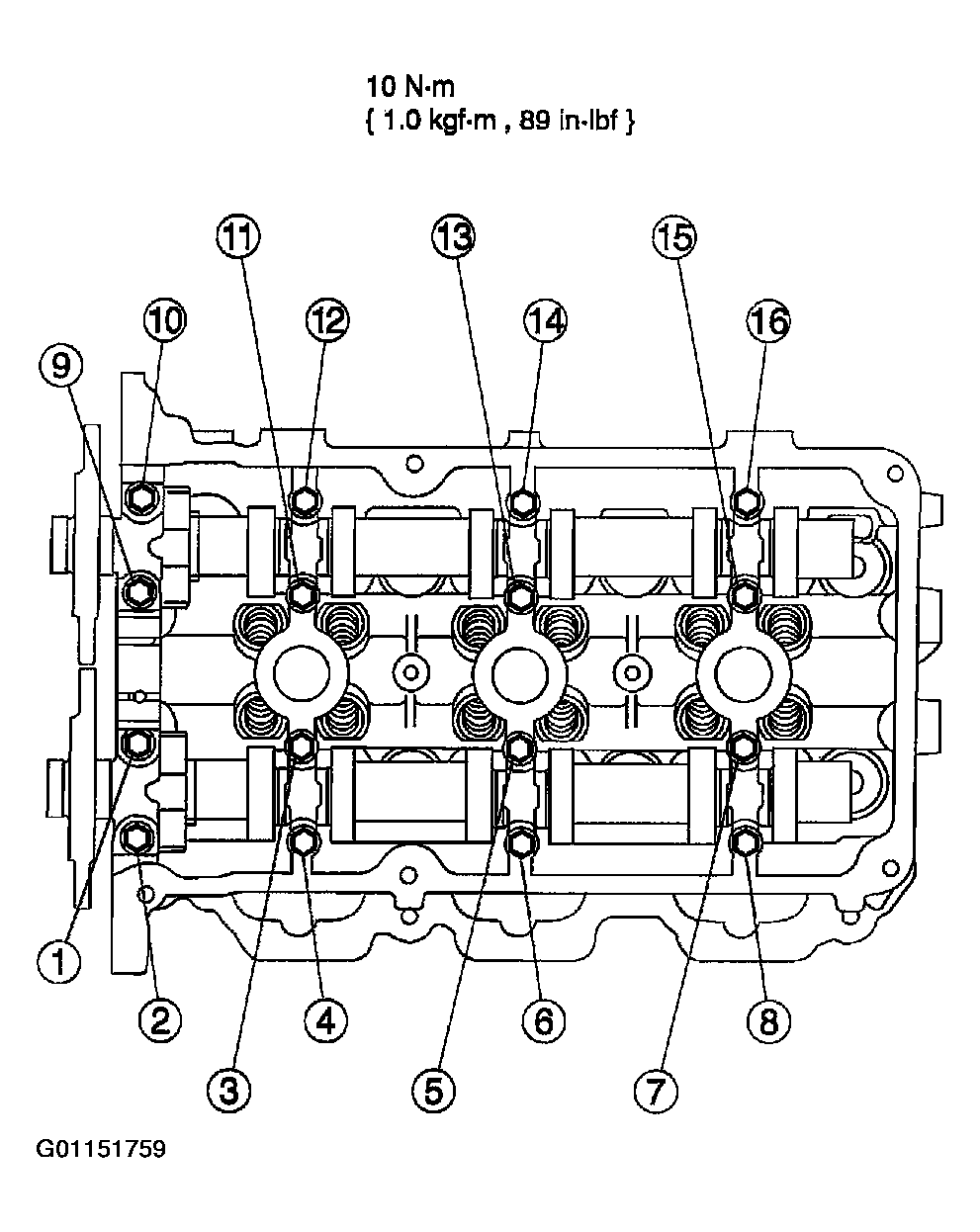

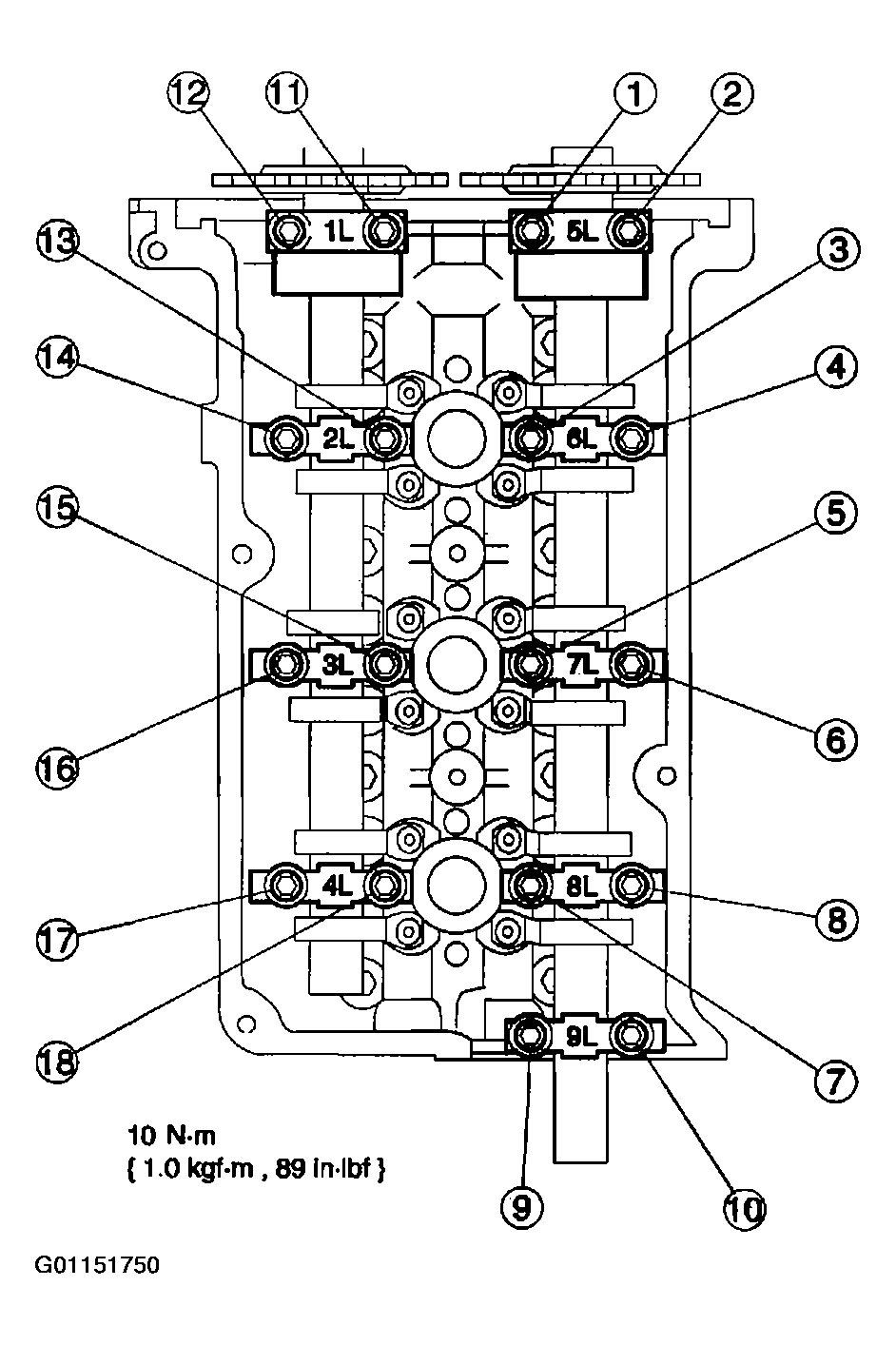

| Camshaft Main Bearing Cap Bolts (LH) |
89 (10) |
| Camshaft Main Bearing Cap Bolts (RH) |
89 (10) |
| Coil On Plug Bolt |
53 (6) |
| Coil Pack Bolts |
53 (6) |
| Coolant Bypass Tube |
89 (10) |

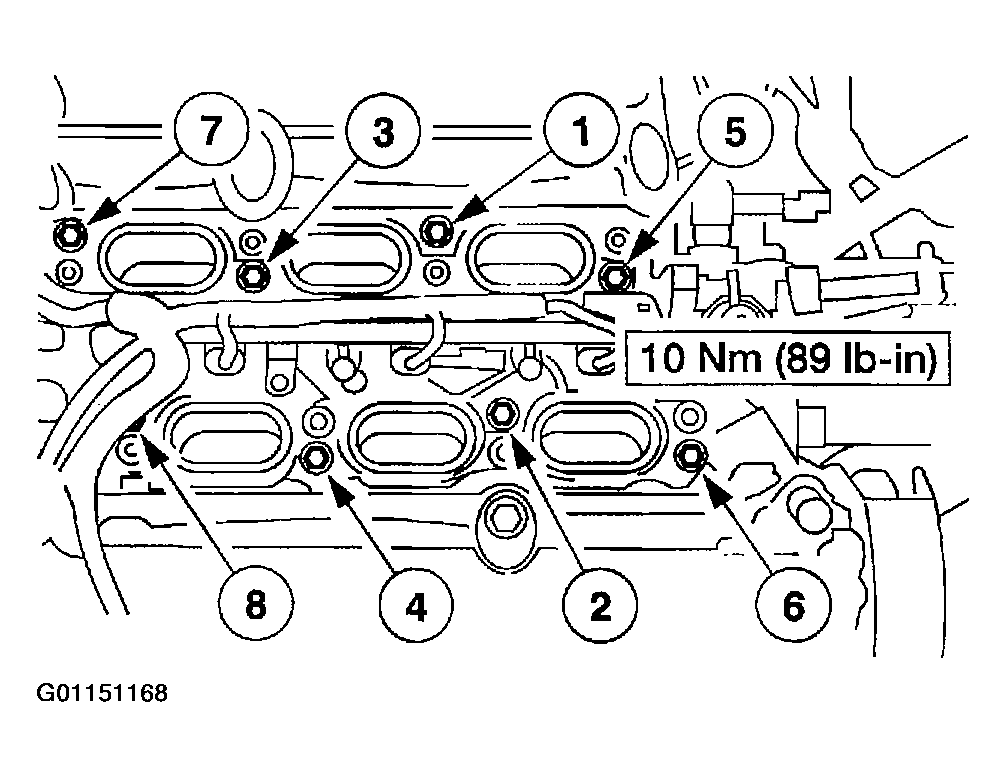

| Intake Manifold (Lower) |
89 (10) |

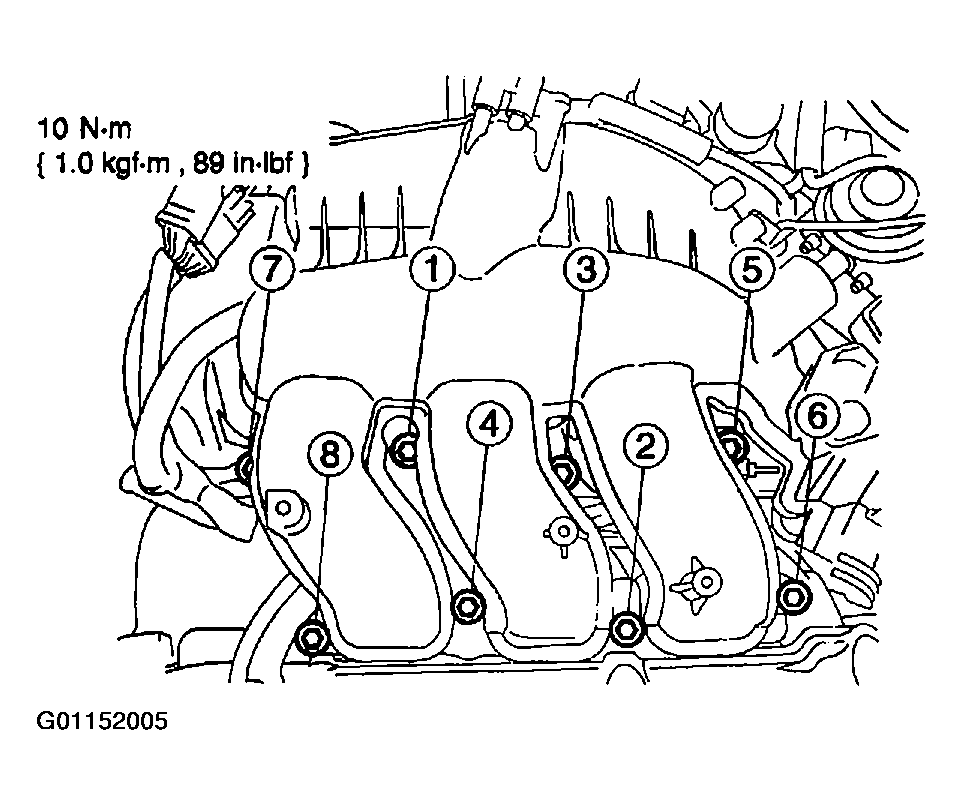

| Intake Manifold (Upper) |
89 (10) |
| Oil Pan Baffle Bolt |
| Step 1 |
44 (5) |
| Step 2 |
Tighten An Additional 45 Degrees |
| Oil Pressure Sender |
124 (14) |
| Oil Pump Screen/Cover |
| Step 1 |
44 (5) |
| Step 2 |
Tighten An Additional 45 Degrees |
| PCM Connector |
89 (10) |
| Power Steering Pump |
89 (10) |

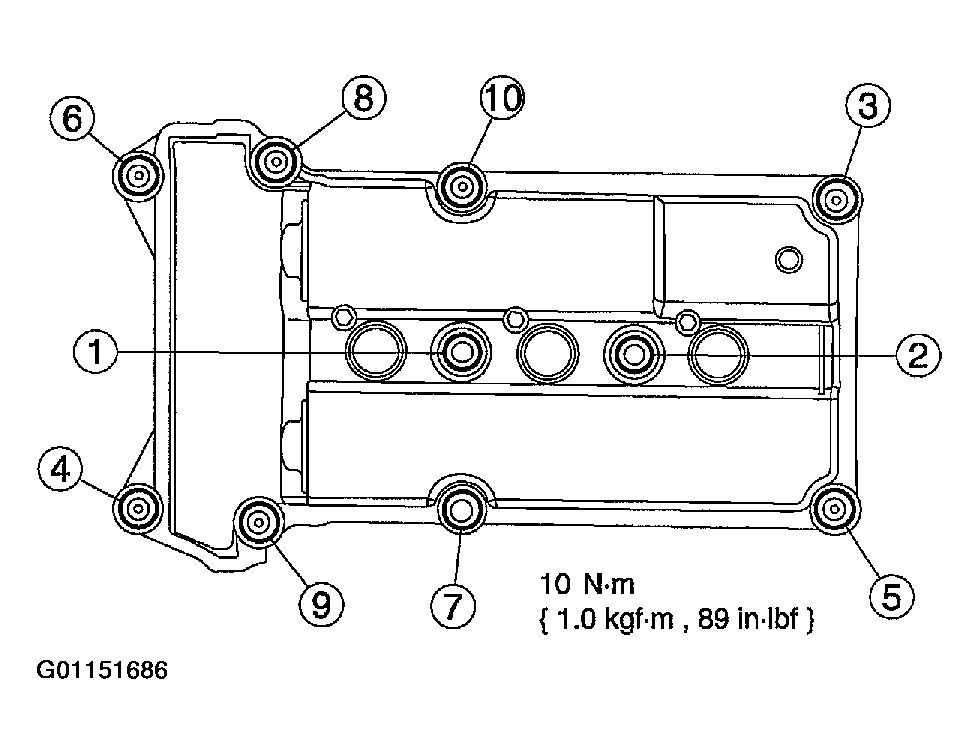

| Valve Cover Bolt (LH) |
53 (6) |
| Valve Cover Bolt (RH) |
53 (6) |
| Water Pump Assembly |
89 (10) |
| Water Pump Belt (With Tensioner) |
89 (10) |
| Water Pump Belt (Without Tensioner) |
53 (6) |
| Water Pump Pulley Cover |
89 (10) |
