| Accessory Bracket Bolt |
31 (42) |

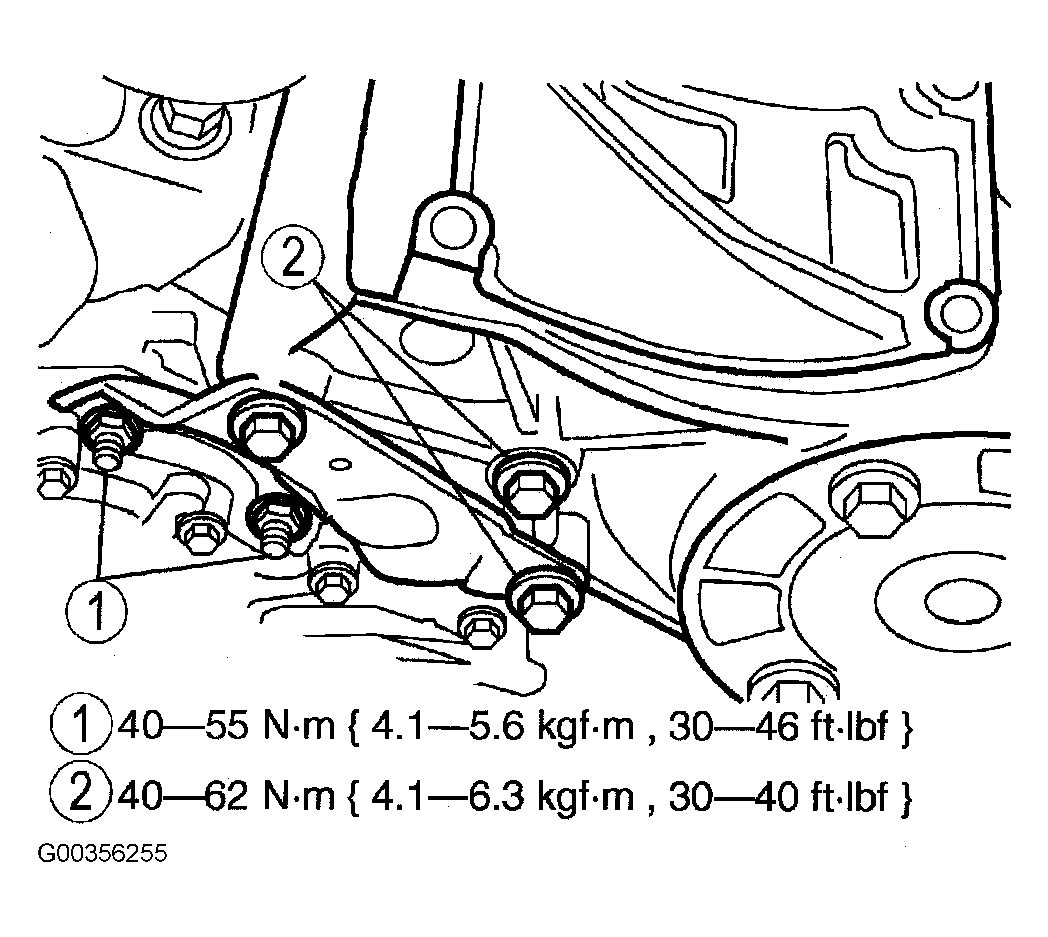

| A/C Compressor Bracket/Bolt |
| Bolt/Nut 1 |
30-46 (40-55) |
| Bolt/Nut 2 |
30-40 (40-62) |
| A/C Compressor Manifold Bolt |
15 (20) |
| A/C Tube Bracket Bolt |
15 (20) |
| A/T Transmission Fluid Level Tube Bolt |
30-41 (40-55) |
| Battery Tray Bolt |
19-26 (26-34) |
| Camshaft Sprocket Bolt |
63 (85) |
| Camshaft Tensioner Bolt |
32 (44) |
| Connecting Rod Bolts |
|
| Crankshaft Main Bearing Bolts |
|
| Crankshaft Position Sensor Accessory Bracket Bolt |
31 (42) |

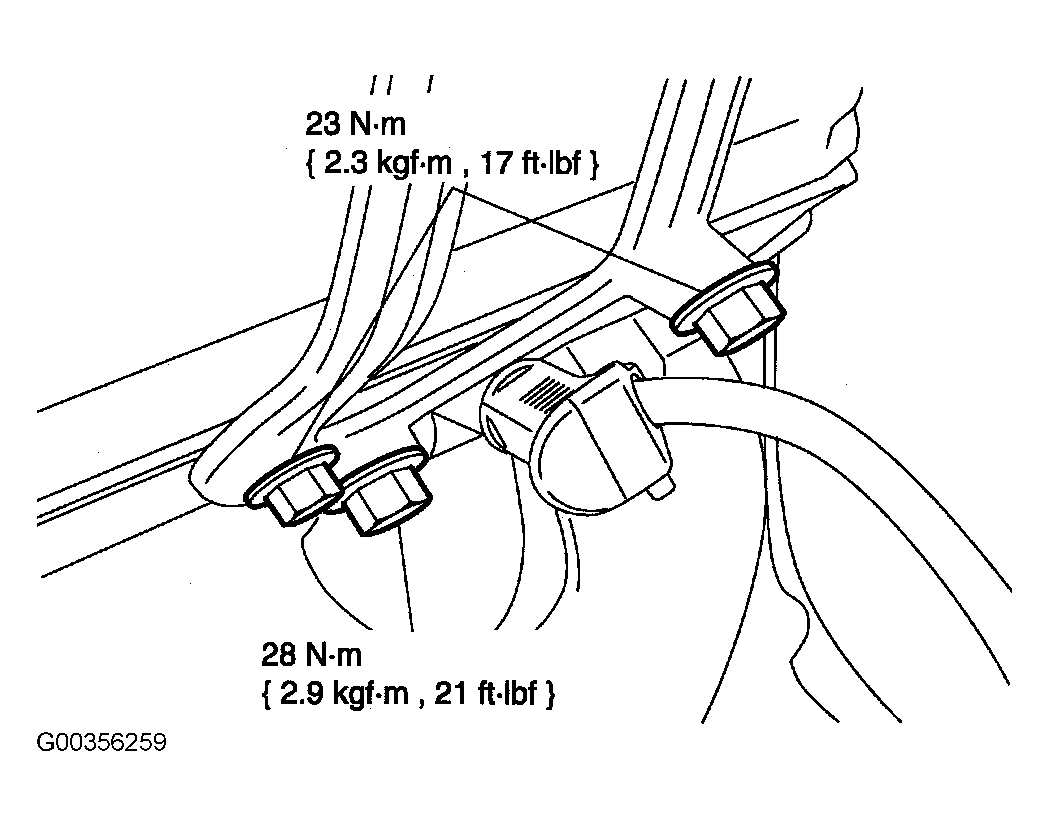

| Coolant Tube Bracket Bolt |
| Bolt 1 |
21 (28) |
| Bolt 2 |
17 (23) |
| Crankshaft Pulley Bolt |
| Step 1 |
37 (50) |
| Step 2 |
Additional 90 Degrees |
| Cylinder Head Bolts |
| 8 mm |
24 (32) |
| 12 mm |
| Step 1 |
24 (32) |
| Step 2 |
Additional 80 Degrees |
| Step 3 |
Additional 80 Degrees |
| Drive Belt Idler Pulley Bolt |
35 (47) |
| Drive Belt Tensioner Bolt |
30-40 (40-55) |
| EGR-To-Intake Manifold |
25 (34) |
| EGR Tube-To-Exhaust Manifold |
25 (34) |
| Engine Coolant Temperature Sensor |
12-17 (16-24) |
| Engine Front Cover Bolts |
14 (19) |
| Engine Insulator Nuts |
81 (110) |
| Engine Support Insulator Nuts |
59 (80) |
| Exhaust Manifold |
15-18 (20-25) |
| Exhaust-To-"Y" Pipe Nut |
30 (40) |

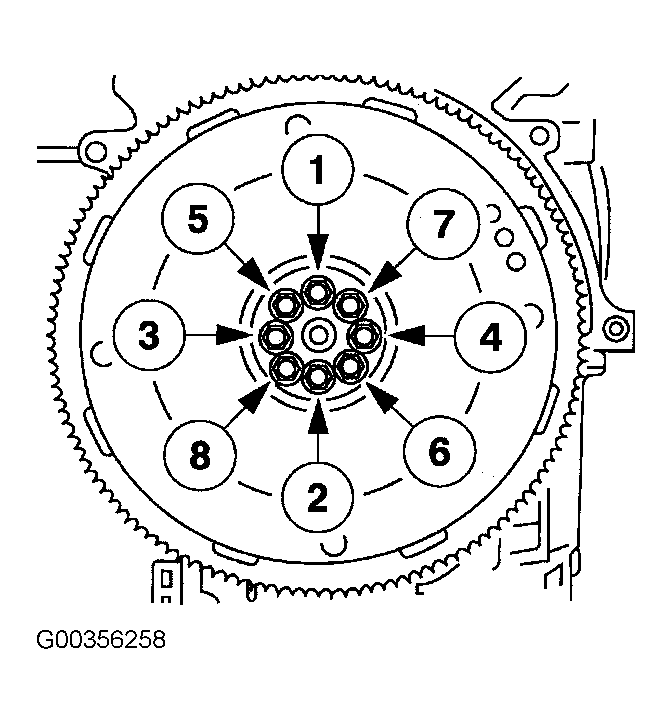

| Flywheel/Flexplate |
| Step 1 |
|
| Step 2 |
52 (71) |
| Front Axle Bolt |
49 (66) |
| Fuel Supply Manifold |
18 (25) |
| Generator Mounting Bolt |
35 (47) |
| Generator Mounting Bracket Bolts |
31 (42) |
| Heated Oxygen Sensor |
27-33 (36-46) |

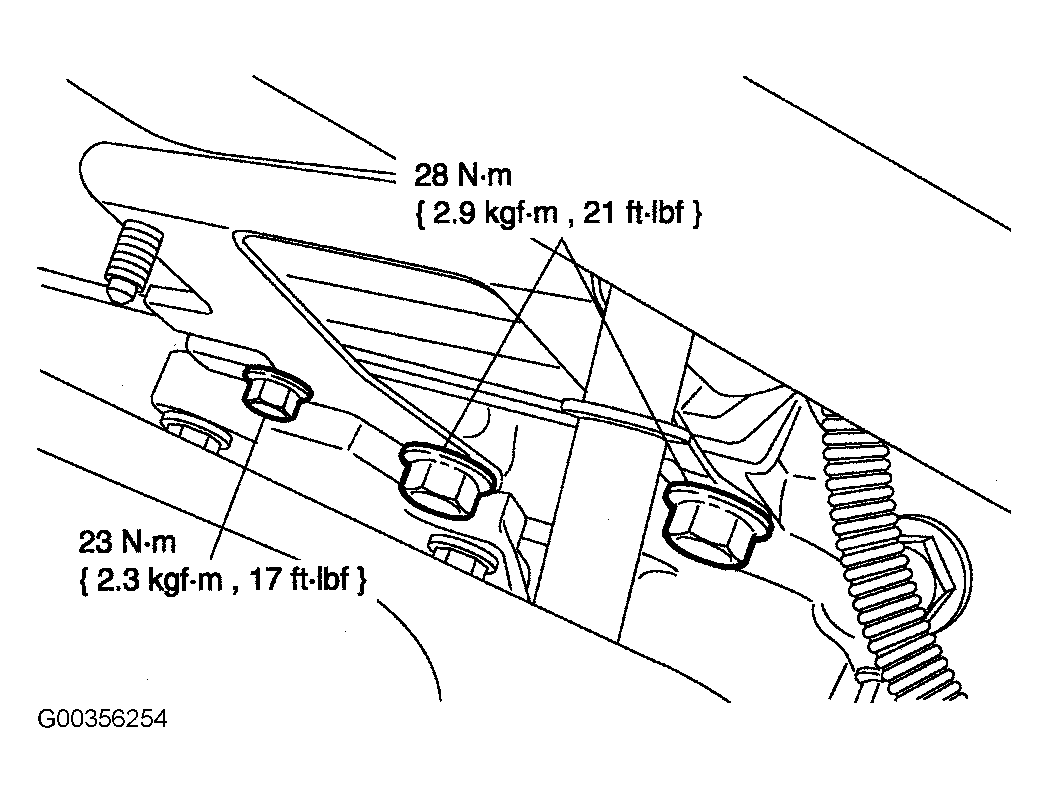

| Ignition Coil Bracket Lower Bolts |
| Bolt 1 |
17 (23) |
| Bolt 2 |
21 (28) |
| Knock Sensor |
15 (20) |
| Oil Filter Adapter Bolts |
18 (25) |

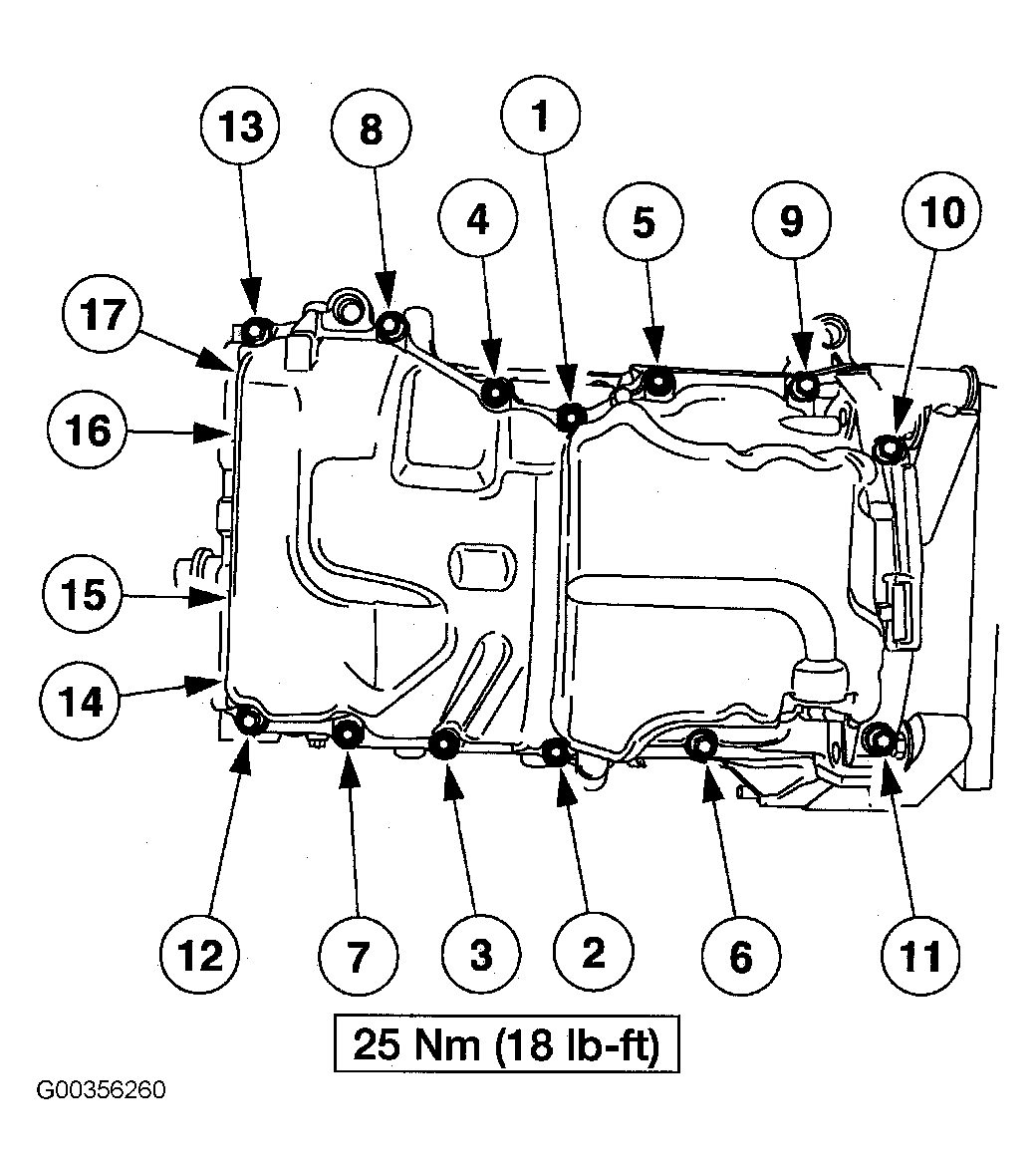

| Oil Pan Bolts |
18 (25) |
| Oil Pan Drain Plug |
18 (25) |
| Oil Pressure Switch |
15 (20) |
| Power Steering Pressure Hose Nut |
13 (18) |
| Spark Plug |
7-15 (9-20) |
| Starter Motor Bolt/Stud Bolt |
18 (25) |
| Starter Motor Ground Cable Nut |
15-28 (21.2-38.8) |
| Torque Converter Nut |
35 (47) |
| Transmission Bolt |
35 (47) |
| Transmission Cooling Tube Bracket Bolt |
35 (47) |
| Water Temperature Sensor |
13 (18) |
| Water Pump Pulley Bolt |
18 (25) |
| INCH Lbs. (N.m) |
| A/C Cable Routing Clip Bolts |
71 (8) |
| Air Cleaner Tube-To-MAF Sensor Screw |
28-38 (3.1-4.3) |
| Battery Cable Clamp |
62-89 (7-10) |
| Battery Hold Down Bolt |
62-89 (7-10) |
| Block Heater-To-Core Plug Bolt |
14-16 (1.6-1.8) |
| Camshaft Position Sensor Nut |
71 (8) |
| Coolant Recovery Reservoir Bolts |
62 (7) |
| Crankshaft Position Sensor Bolts |
89 (10) |
| Engine Bulkhead Electrical Connector Bolt |
53 (6) |
| Engine Ground Wire |
89 (10) |
| Fan Shroud Bolts |
62 (7) |
| Front Camshaft Bolt |
106 (12) |
| Fuel Filter Nut |
115 (13) |
| Generator Terminal "B" Nut |
71 (8) |
| Heated PCV Fitting Bolt |
71 (8) |
| Idle Air Control Solenoid |
89 (10) |
| Ignition Coil Bolt |
44-62 (5-7) |
| Ignition Coil Bracket Upper Bolts |
71 (8) |
| Intake Manifold Bolts |
89 (10) |
| Oil Filter |
115 (13) |
| Oil Level Indicator Tube Bolt |
89 (10) |
| PCM Electrical Connector Bolt |
53 (6) |
| PCM Ground Wire Nut |
89 (10) |
| Pressure Relief Valve |
71 (8) |
| Pulse Damper Bolt |
53 (6) |
| Radiator Bolt |
54-70 (6-8) |
| Radiator Coolant Recovery Reservoir Bolt |
54-70 (6-8) |
| Starter Solenoid Cable Nut |
40-56 (4.5-6.3) |
| Starter Motor Positive Cable Nut |
60-82 (6.8-9.2) |
| Thermostat Housing Bolts |
89 (10) |
| Throttle Body Bolts |
80 (9) |
| Throttle Position Sensor Bolts |
35 (4) |
| Valve Cover Bolts |
89 (10) |
| Water Pump Bolts |
89 (10) |
| Wiring Harness Bolts |
89 (10) |
