Torque Specifications
WARNING: This page is about a different variant/trim than selected.
TORQUE SPECIFICATIONS
| Application |
Ft. Lbs. (N.m) |
| Axle Shaft Nut |
173-235 (235-319) |
| Camshaft Sprocket Bolt |
37-44 (50-60) |
| Clutch Assembly Bolt |
14-19 (19-26) |
| Clutch Assembly Cover Bolt |
14-19 (19-26) |
| Clutch Release Cylinder Bolt |
14-18 (19-24) |
| Compressor Bracket-To-Engine Bolt |
28-38 (38-51) |
| Compressor-To-Bracket Bolt |
14-18 (19-24) |
| Connecting Rod Cap Nut |
35-37 (48-50) |
| Coolant Temperature Sensor |
12-17 (16-23) |
| Crankshaft Pulley Boss Bolt |
116-123 (157-167) |
| Crossmember-To-Frame Bolt & Nut |
49-69 (67-93) |
| Cylinder Head Bolt |
| Step 1 |
13-16 (18-22) |
| Step 2 |
Additional 85-95 Degrees |
| Step 3 |
Additional 85-95 Degrees |
| Exhaust Header Pipe-To-Exhaust Manifold Nut |
28-38 (38-51) |
| Exhaust Manifold Nut |
14-16 (19-22) |
| Flywheel/Flexplate Bolt |
71-76 (96-103) |
| Fuel Rail Bolt |
14-18 (19-24) |
| Generator Lower Bolt |
27-38 (37-51) |
| Generator-To-Bracket Bolt |
14-18 (19-24) |
| Idler Pulley Bolt |
28-38 (38-51) |
| Intake Manifold Bolt/Nut |
14-18 (19-24) |
| Intake Manifold Support Bracket |
28-38 (38-51) |
| Lower Ball Joint Nut |
32-43 (44-58) |

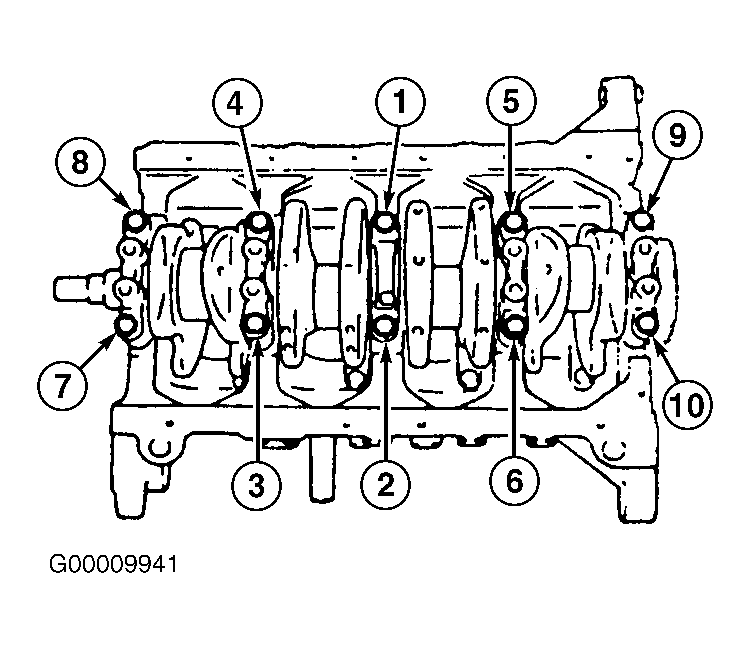

| Main Bearing Cap Bolt |
| Step 1 |
22-27 (30-37) |
| Step 2 |
40-43 (54-58) |
| Main Bearing Support Plate |
12-15 (16-20) |
| No. 1 Mount-To-Engine Bolt |
49-69 (67-93) |
| No. 2 Mount-To-Engine Bolt |
28-38 (38-51) |
| No. 3 Mount-To-Engine Bolt |
55-77 (75-104) |
| No. 3 Mount-To-Frame Bolt |
44-59 (59-80) |
| No. 4 Mount-To-Frame Bolt |
44-59 (59-80) |
| Oil Pump-To-Block Bolt |
14-18 (19-24) |
| Power Steering Pump-To-Bracket Bolt |
28-38 (38-51) |
| Spark Plug |
11-17 (15-23) |
| Stiffener Bolt (Engine-To-Transaxle Brace) |
28-38 (38-51) |
| Thermostat Cover Bolt |
14-18 (19-24) |
| Throttle Body Bolts |
14-18 (19-24) |
| Tie Rod Nut |
32-43 (44-58) |
| Timing Belt Tensioner Bolt |
28-38 (38-51) |
| Water Inlet Bolt |
12-17 (16-23) |
| Water Pump Bolt |
12-17 (16-23 ) |
| INCH Lbs. (N.m) |
| Camshaft Bearing Cap Bolt |
100-125 (11.3-14.1) |
| Coolant Temperature Sensor |
57-82 (6.4-9.3) |
| Crankshaft Pulley Bolts |
106-150 (12-17) |
| Oil Jet |
106-150 (12-17) |
| Oil Pan-To-Stiffener Bolt |
71-97 (8-11) |
| Oil Pressure Switch |
106-150 (12-17) |
| Oil Pump Cover Screws |
53-80 (6-9) |
| Oil Strainer Bolt |
71-97 (8-11) |
| Rear Cover Bolt |
71-97 (8-11) |
| Timing Cover Bolt |
71-97 (8-11) |
| Valve Cover Bolt |
61-97 (7-11) |
| Water Pump Pulley Bolt |
71-97 (8-11) |
