Seat Control Switch: 626

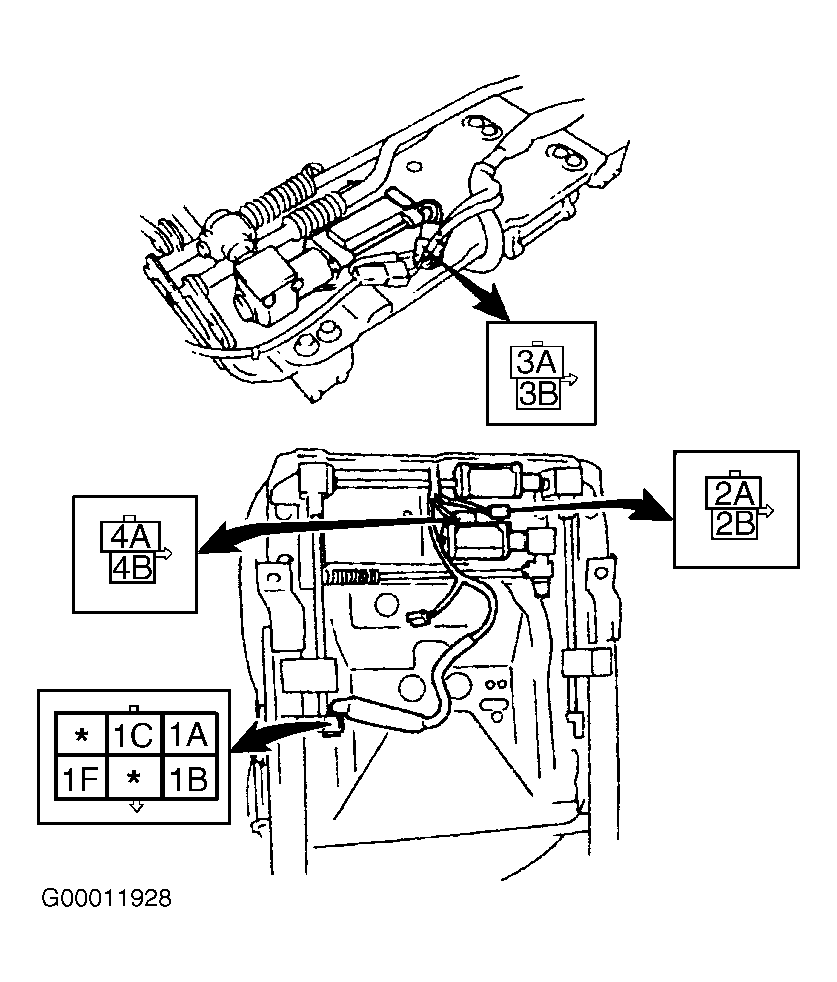

Disconnect the seat control switch harness connectors. See Fig 1 . Check continuity between appropriate harness connector terminals with control switch in specified position. See CONTROL SWITCH CONTINUITY TEST (626) table. If continuity is not as specified, replace seat control switch.
CONTROL SWITCH CONTINUITY TEST (626)
| Switch Position | Check Continuity Between Terminals No. | |
|---|---|---|
| Front Tilt | ||
| Down | 1A & 3B; 1B & 3A | |
| Up | 1A & 3A; 1B & 3B | |
| Rear Tilt | ||
| Down | 1A & 4B; 1B & 4A | |
| Up | 1A & 4A; 1B & 4B | |
| Slide | ||
| Forward | 1A & 2B; 1B & 2A | |
| Rearward | 1A & 2A; 1B & 2B | |
| Lift | ||
| Down | 1A, 3B & 4B; 1B, 3A & 4A | |
| Up | 1A, 3A & 4A; 1B, 3B & 4B | |
