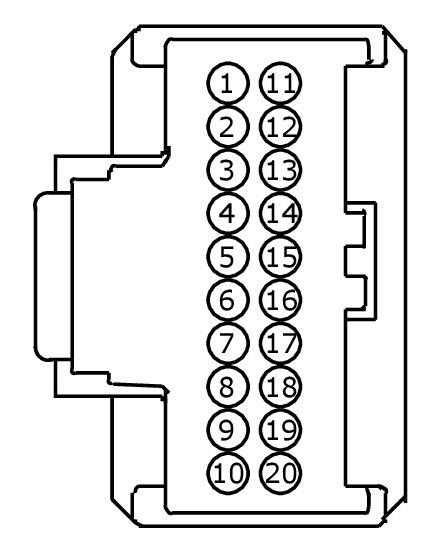

Connector End View C4326A - Audio DIGITALSIGNAL Processing (DSP) Module
DESCRIPTION
AUDIO DIGITALSIGNAL PROCESSING (DSP) MODULE
COLOR
HARNESS
14B644
BASE PART #
PART# N/A
SERVICE PIGTAIL
NOT AVAILABLE
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VDB29 (GN-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH | |
| 2 | RME12 (BN-BU) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR WOOFER - | |
| 3 | RME06 (GY-YE) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER CENTER FRONT MID RANGE 2 - | |
| 4 | RME10 (WH-OG) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT DOOR FULL RANGE - | |
| 5 | RME01 (GY) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR SUBWOOFER 1 - | |
| 6 | RME40 (VT-WH) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR TWEETER - | |
| 7 | RME07 (WH-BN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT FULL RANGE - | |
| 8 | RME09 (BN-YE) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR WOOFER - | |
| 9 | RME72 (BU-GN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR SUBWOOFER 2 - | |
| 10 | RME39 (GY-BN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR TWEETER - | |
| 11 | VDB30 (WH-GN) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW | |
| 12 | VME12 (BN-WH) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR WOOFER + | |
| 13 | VME06 (GN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER CENTER FRONT MID RANGE 2 + | |
| 14 | VME10 (WH-VT) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT DOOR FULL RANGE + | |
| 15 | VME01 (GN-VT) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR SUBWOOFER 1 + | |
| 16 | VME40 (BU-WH) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR TWEETER + | |
| 17 | VME07 (WH) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT FULL RANGE + | |
| 18 | VME09 (WH-GN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR WOOFER + | |
| 19 | VME72 (WH) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR SUBWOOFER 2 + | |
| 20 | VME39 (GN-BN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR TWEETER + |
