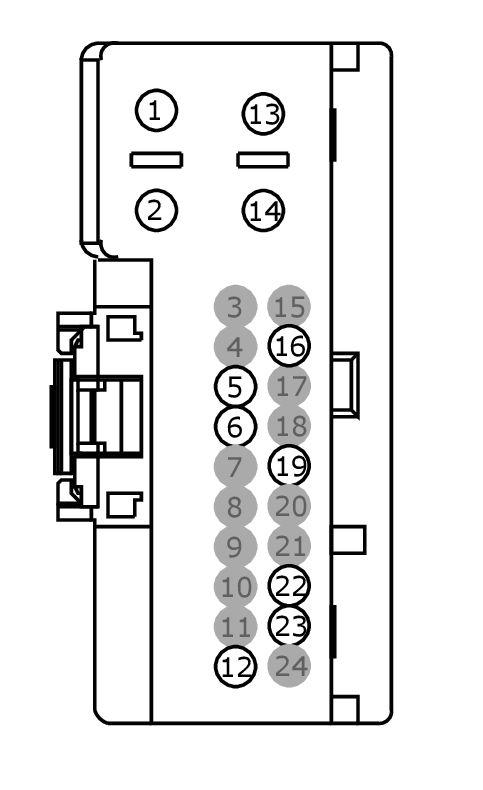

Connector End View C2602A - Column And Pedal Memory [BCMB] Module
DESCRIPTION
COLUMN AND PEDAL MEMORY [BCMB] MODULE
COLOR
HARNESS
14401
BASE PART #
PART# N/A
SERVICE PIGTAIL
NOT AVAILABLE
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPP22 (GY-BN) | 20 | CTRL MOD. - MOTOR ADJUSTABLE STEERING COLUMN TELESCOPE FORWARD | |
| 2 | CPP04 (GY) | 20 | CTRL MOD. - MOTOR ADJUSTABLE STEERING COLUMN TILT (RAKE) UP | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | CPP23 (VT-GY) | 20 | CTRL MOD. - MOTOR ADJUSTABLE STEERING COLUMN TILT (RAKE) DOWN | |
| 6 | CPP03 (GN-VT) | 20 | CTRL MOD. - MOTOR ADJUSTABLE STEERING COLUMN TELESCOPE REARWARD | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | CPP01 (WH-OG) | 22 | CTRL MOD. - MOTOR ADJUSTABLE PEDAL FORWARD | |
| 13 | SBP31 (WH-RD) | 18 | FUSE - OR CIRCUIT BREAKER | |
| 14 | GD214 (BK-BU) | 18 | GROUND - INSTRUMENT PANEL STRUCTURE | |
| 15 | * | * | Not Used | |
| 16 | VPP17 (VT-BN) | 20 | SENSOR - ADJUSTABLE STEERING COLUMN TELESCOPE (FORWARD/REARWARD) | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | VPP08 (WH) | 20 | SENSOR - ADJUSTABLE STEERING COLUMN TILT (RAKE) | |
| 20 | * | * | Not Used | |
| 21 | * | * | Not Used | |
| 22 | VPP16 (BU-BN) | 22 | SENSOR - ADJUSTABLE PEDAL | |
| 23 | RPP06 (GN) | 22 | CTRL MOD. - SENSOR ADJUSTABLE PEDAL - | |
| 24 | * | * | Not Used |
