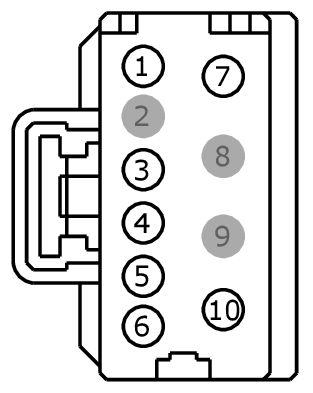

Connector End View C2371B - Transfer Case Control Module
DESCRIPTION
TRANSFER CASE CONTROL MODULE
COLOR
HARNESS
14290
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | GD132 (BK-VT) | 18 | GROUND - HEADLAMP PANEL/GOR RIGHT # 2ND POINT | |
| 2 | * | * | Not Used | |
| 3 | GD132 (BK-VT) | 18 | GROUND - HEADLAMP PANEL/GOR RIGHT # 2ND POINT | |
| 4 | CCF07 (BN-GN) | 18 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE MOTOR CCW (4WDM) | |
| 5 | CCF08 (GY-OG) | 18 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE MOTOR CW (4WDM) | |
| 6 | SBB63 (WH-RD) | 14 | FUSE - OR CIRCUIT BREAKER | |
| 7 | SBB71 (WH-RD) | 16 | FUSE - OR CIRCUIT BREAKER | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | CCF03 (GY-BN) | 20 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE CLUTCH (4WDC) |

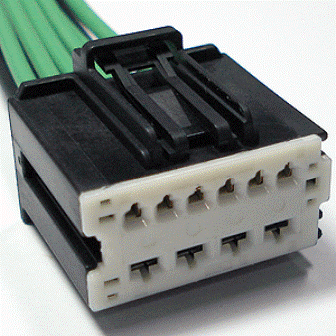

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1042 |
Service Part Number: AU2Z-14S411-CA Gauge: 12 14 Pin material: Tin & Silver Cavities: 10 Vehicle Uses Module - Transfer Case Shift Control |
