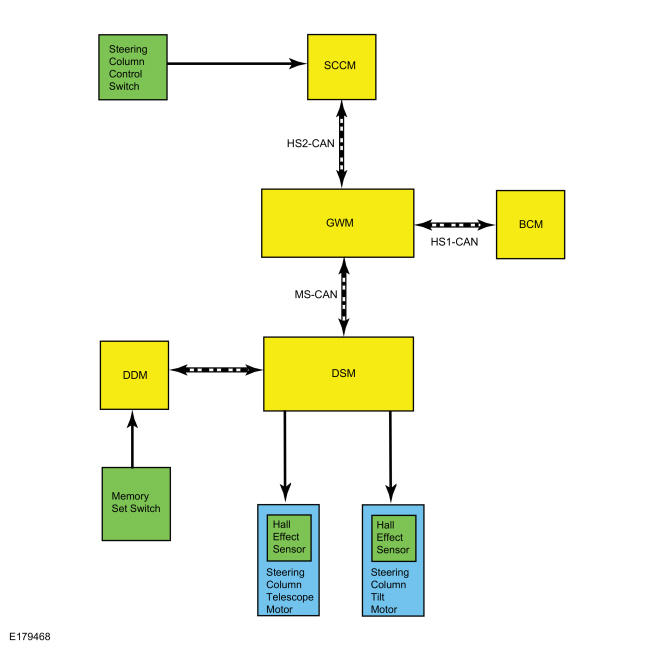

System Diagram

GFD258670Courtesy of FORD MOTOR COMPANY
Item Description
1 Hall Effect Sensor
2 Steering Column Tilt Motor
3 DDM
4 SCCM
5 Memory Set Switch
6 DSM
7 BCM
8 MS-CAN
9 HS2-CAN
10 Steering Column Control Switch
11 Steering Column Telescope Motor
12 Hall Effect Sensor
13 GWM
14 HS1-CAN
