Inline Connector End View (C800)

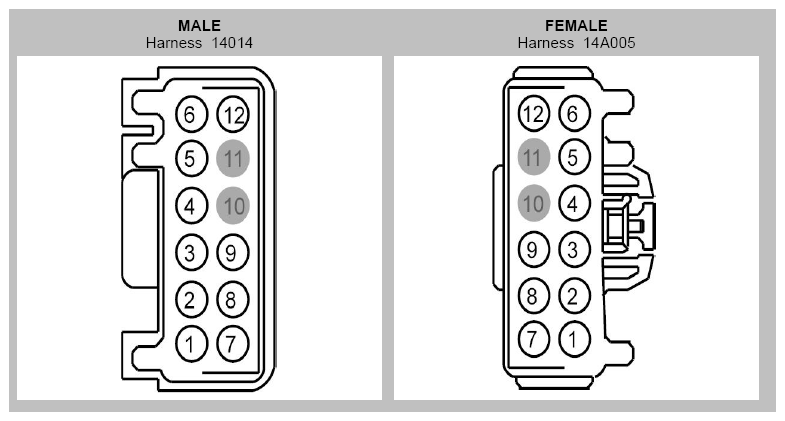

Fig 1: Identifying Inline Connector (C800)
G08735270Courtesy of FORD MOTOR CO.
Pin Circuit Gauge Qualifier
1 VME12 (BN-WH) 16 14014
1 VME12 (BN-WH) 16 14A005 - Expedition base audio
1 VME40 (BU-WH) 16 14A005 - Navigator
1 VME40 (BU-WH) 18 14A005 - Expedition except base audio
2 RME12 (BN-BU) 16 14014
2 RME12 (BN-BU) 16 14A005 - Expedition base audio
2 RME12 (BN-BU) 18 14A005 - Expedition except base audio
2 RME40 (VT-WH) 16 14A005 - Navigator
3 CPW18 (GY-VT) 12
4 CPW17 (BN-GN) 12
5 CPL52 (VT-GY) 14
6 VLN18 (BU-WH) 18 Navigator
7 CPL11 (GY-BN) 14
8 CPW30 (GY-YE) 12
9 CPL36 (GN) 18 14A005
9 CPL36 (GN) 20 14014
10 * *
11 * *
12 GD138 (BK-WH) 18 14A005
12 GD138 (BK-WH) 20 14014
