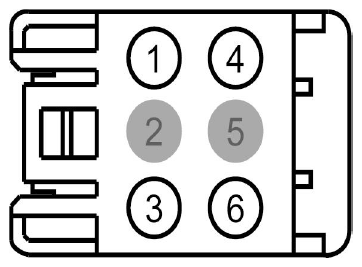

Dc/Ac Inverter Module Connector End View (C2293B)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | LYA03 (YE-VT) | 22 | CTRL MOD. - DC/AC INVERTER # LED INDICATOR | |
| 2 | * | * | Not Used | |
| 3 | HYA02 (OG-WH) | 16 | HYA02CTRL MOD. - DC/AC INVERTER # ALTERNATING CURRENT OUTPUT B (AC B) | |
| 4 | RYA03 (BU-BN) | 22 | CTRL MOD. - DC/AC INVERTER # LED INDICATOR | |
| 5 | * | * | Not Used | |
| 6 | HYA01 (OG-GN) | 16 | CTRL MOD. - DC/AC INVERTER # ALTERNATING CURRENT OUTPUT A (AC A) |

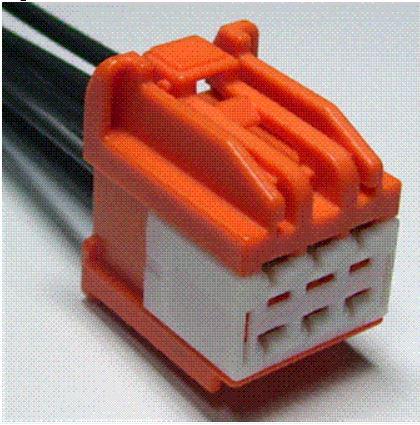

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1330 | Service Part Number: DU2Z-14S411-HA Gauge: 14 Pin material: Tin Cavities: 6 Vehicle Uses
|
