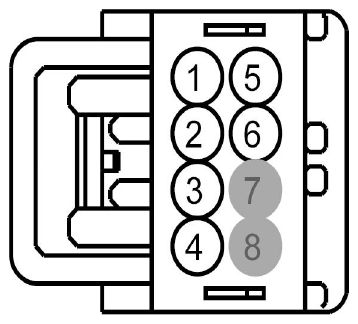

Vehicle Dynamics Module (VDM) Connector End View (C2131B)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VCL12 (WH-VT) | 20 | SENSOR - SELF LEVELING AIR SUSPENSION HEIGHT RIGHT REAR | |
| 2 | CCL07 (YE-GY) | 18 | CTRL MOD. - SOLENOID RIGHT REAR AIR SPRING | |
| 3 | CCL05 (WH-BN) | 18 | CTRL MOD. - SOLENOID LEFT REAR AIR SPRING | |
| 4 | LCL12 (VT-OG) | 20 | CTRL MOD. - SELF LEVELING AIR SUSPENSION HEIGHT SENSOR | |
| 5 | RCL12 (GN-WH) | 20 | CTRL MOD. - SELF LEVELING AIR SUSPENSION HEIGHT SENSOR | |
| 6 | VCL13 (BN-BU) | 20 | SENSOR - SELF LEVELING AIR SUSPENSION HEIGHT LEFT REAR | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used |

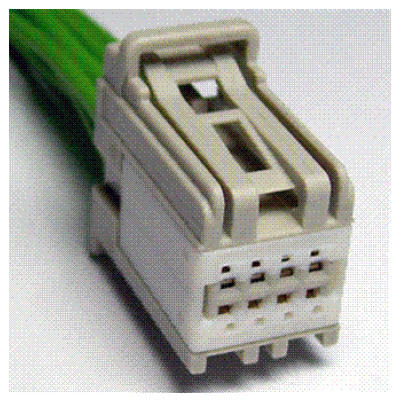

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1233 | Service Part Number: BU2Z-14S411-AZA Gauge: 18 Pin material: Silver Cavities: 8 Vehicle Uses
|
