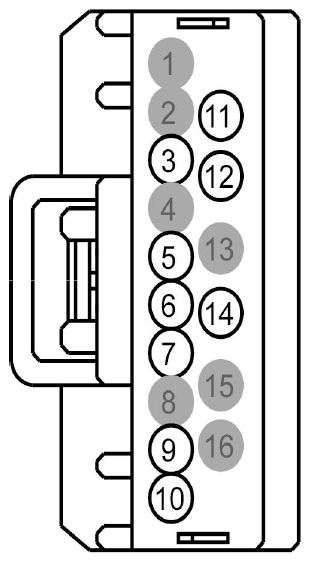

Vehicle Dynamics Module (VDM) Connector End View (C2131A)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | CBB53 (GY-BN) | 20 | FUSE - 53 OR CIRCUIT BREAKER | |
| 4 | * | * | Not Used | |
| 5 | GD120 (BK-GN) | 18 | GROUND | |
| 6 | CCL01 (WH-VT) | 20 | CTRL MOD. - SELF LEVELING COMPRESSOR | |
| 7 | CCL14 (BN-VT) | 18 | CTRL MOD. - SELF LEVELING AIR SUSPENSION COMPRESSOR # VENT | |
| 8 | * | * | Not Used | |
| 9 | VDB05 (WH) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW (HSCAN-) | |
| 10 | VDB04 (WH-BU) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH (HSCAN +) | |
| 11 | SBB48 (VT-RD) | 14 | FUSE - 48 OR CIRCUIT BREAKER | |
| 12 | SBB48 (VT-RD) | 14 | FUSE - 48 OR CIRCUIT BREAKER | |
| 13 | * | * | Not Used | |
| 14 | GD120 (BK-GN) | 14 | GROUND | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used |

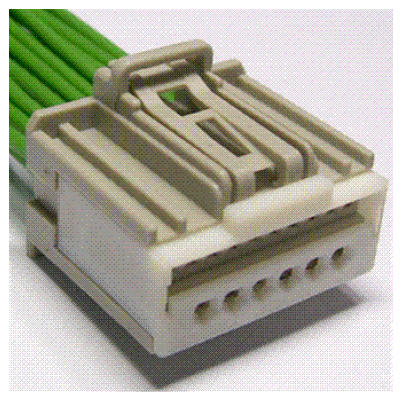

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1111 | Service Part Number: AU2Z-14S411-BDA Gauge: 16 18 Pin material: Silver Cavities: 16 Vehicle Uses
|
