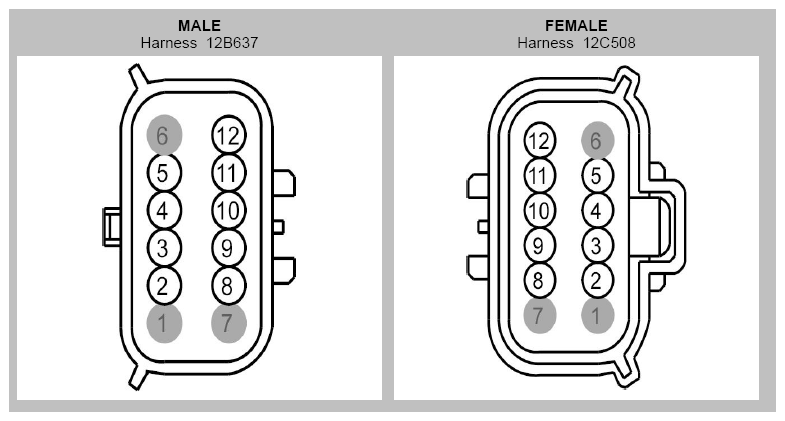

Inline Connector End View (C1046)
Courtesy of FORD MOTOR CO.
| Pin |
Circuit |
Gauge |
Qualifier |
| 1 |
* |
* |
|
| 2 |
* (BN) |
14 |
12B637 |
| 2 |
CE208 (YE-OG) |
18 |
12C508 |
| 3 |
* (BN) |
14 |
12B637 |
| 3 |
CE209 (BN) |
18 |
12C508 |
| 4 |
* (BN) |
14 |
12B637 |
| 4 |
CE210 (GN-WH) |
18 |
12C508 |
| 5 |
* (BU) |
20 |
12B637 |
| 5 |
RE405 (GN-WH) |
20 |
12C508 |
| 6 |
* |
* |
|
| 7 |
* |
* |
|
| 8 |
* (BK) |
14 |
12B637 |
| 8 |
RE208 (BU) |
18 |
12C508 |
| 9 |
* (BK) |
14 |
12B637 |
| 9 |
RE209 (WH-GN) |
18 |
12C508 |
| 10 |
* (BK) |
14 |
12B637 |
| 10 |
RE210 (BN-VT) |
18 |
12C508 |
| 11 |
* (BK) |
20 |
12B637 |
| 11 |
VE727 (BU-BN) |
20 |
12C508 |
| 12 |
* (GY) |
20 |
12B637 |
| 12 |
LE423 (GN-VT) |
20 |
12C508 |
