Battery Junction Box (BJB)
NOTE:
Battery Junction Box (BJB) may also be referred to as rear power distribution box.
NOTE:

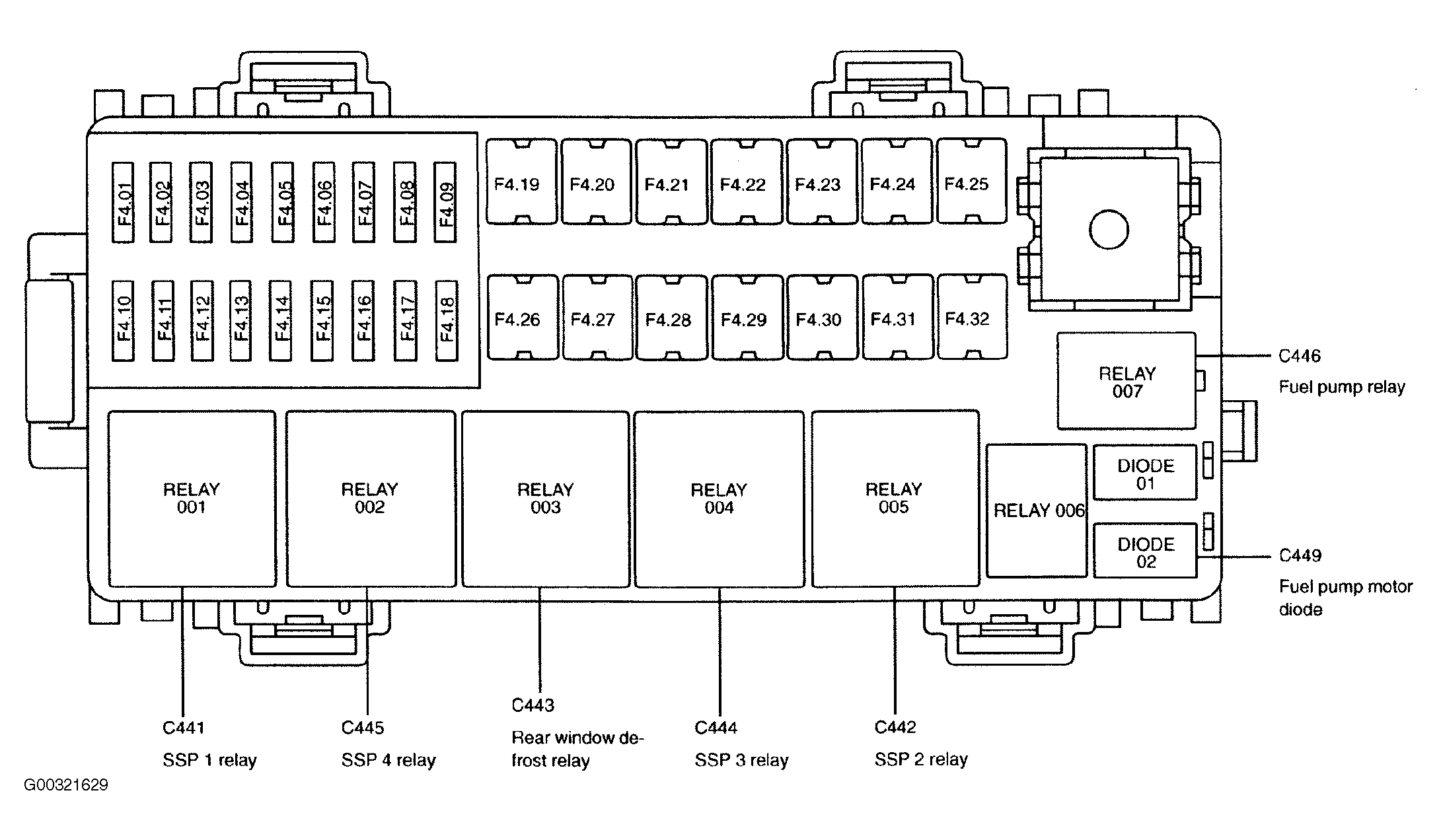

Battery Junction Box (BJB) is located in passenger's side of trunk, near battery. See Fig 1.
BATTERY JUNCTION BOX RELAY IDENTIFICATION
| RELAY NUMBER | RELAY DESCRIPTION |
|---|---|
| C446 | Fuel pump relay |
| C442 | SSP 2 Relay |
| C444 | SSP 3 Relay |
| C443 | Rear window defrost relay |
| C445 | SSP 4 Relay |
| C441 | SSP 1 Relay |
BATTERY JUNCTION BOX FUSE IDENTIFICATION LEGEND
| Fuse | Amps | Circuits protected |
|---|---|---|
| F4.01 | 15 | Rear Electronic Module (REM) |
| F4.02 | 10 | Turn lamp, right rear, License plate lamp, left, License plate lamp, right |
| F4.03 | 5 | Lamp assembly, right rear (13404) |
| F4.04 | 10 | Fuel door release solenoid, Luggage compartment lamp (13A756) |
| F4.05 | 10 | Exterior rear view mirror, passenger side (17683), Glove box lamp (14413), Footwell lamp, right front, Footwell lamp, left front (13411), Electronic Hidden Antenna Module (EHAM), Exterior rear view mirror, driver side (17682), Map reading lamp, left front (13466), Map reading lamp, right front (13466), Vanity mirror lamp, left (04100), Vanity mirror lamp, right (04100), Grab handle lamp, left rear, Grab handle lamp, right rear |
| F4.06 | 10 | Reversing lamp, left (13411), Reversing lamp, right (13411), Turn lamp, left rear |
| F4.07 | 5 | Lamp assembly, left rear (13405) |
| F4.08 | 5 | High mounted stoplamp (13A613), High mounted stoplamp capacitor |
| F4.09 | 5 | Exterior rear view mirror, driver side (17682), Exterior rear view mirror, passenger side (17683) |
| F4.10 | 20 | Power point, console 1 |
| F4.11 | 20 | Heated seat module, left rear, Heated seat module, right rear |
| F4.12 | 20 | Power point, console 2 |
| F4.13 | - | not used |
| F4.14 | 10 | Navigation module |
| F4.15 | 5 | Generator |
| F4.16 | 20 | Roof opening panel motor assembly (15790) |
| F4.17 | 15 | Fuel pump relay |
| F4.18 | 20/* 30 | Subwoofer amplifier (18C804), Radio amplifier |
| F4.19 | 20 | Rear Electronic Module (REM) |
| F4.20 | 30 | Power window motor, driver side front (23395), Power window motor, passenger side front (23394) |
| F4.21 | 20 | Seat adjust switch, driver side front (14A701), Lumbar adjust switch, left front (14B691), Driver seat module (14C718) |
| F4.22 | 20 | Ignition switch (11572) |
| F4.23 | 30 | SSP 4 relay |
| F4.24 | 30 | SSP 3 relay |
| F4.25 | 40 | F2.06, F2.07, F2.18, F2.19, F2.20, F2.32, F2.35 |
| F4.26 | 30 | Climate controlled seat module, passenger side, Climate controlled seat module, driver side |
| F4.27 | 30 | SSP 1 relay |
| F4.28 | 20 | Seat adjust switch, passenger side front, Lumbar adjust switch, right front |
| F4.29 | 40 | Rear window defrost relay |
| F4.30 | 20 | Rear Electronic Module (REM) |
| F4.31 | 30 | COPS & Heated Oxygen Sensor (HO2S) relay, PCM power relay |
| F4.32 | 30 | SSP 2 relay |
