Torque Specifications

TORQUE SPECIFICATIONS

Application Ft. Lbs. (N.m)
A/C Compressor Bolt 18 (25)
Camshaft Sprocket Bolt 89 (120)
Connecting Rod Bolt (1)
Step 1 32 (43)
Step 2 Additional 90-120 Degrees
Crankshaft Damper Bolt
Step 1 66 (90)
Step 2 Loosen 360 Degrees
Step 3 37 (50)
Step 4 Additional 85-90 Degrees
Crash Bracket Nut & Bolt (Rear of the LH Cylinder Head) 18 (25)
Cylinder Head Bolt (1)(2)
Step 1 30 (40)
Step 2 Additional 85-95 Degrees
Step 3 Additional 85-95 Degrees
Drive Belt Idler Pulley Bolt 18 (25)
EGR Tube Fitting-To-Exhaust Manifold 33-48 (45-65)
EGR Tube-To-Exhaust Manifold 26 (35)
EGR Valve-To-Intake Manifold Bolt 15-22 (20-30)
Engine Mount Through Bolt 15-22 (20-30)
Engine-To-Transmission Bolts 35(48)
Exhaust Manifold Bolt (3) 25 (34)
Exhaust Manifold-To-Converter Nuts 25 (34)
Flexplate-To-Crankshaft Bolt 59 (80)
Flywheel Bolts 59 (80)
Front Cover Bolt/Stud (4)
Bolts No.1-7 15-22 (20-30)
Bolts No. 6-15 30-41 (40-55)
Fuel Injection Supply Manifold Crash Bracket Bolts 18 (25)
Intake Manifold Bolt
Gasoline Engine (5) 18 (25)
Natural Gas Engine (6) 18 (25)
LH Cylinder Head wiring Bracket Nut & Bolt 18 (25)
Main Bearing Cap Bolt (1)(7)
Step 1 30 (40)
Step 2 Additional 90 Degrees
Main Bearing Cap Side Bolt (7)
Step 1 (8)
Step 2 15 (21)
Motor Mount-To-Cross Member Bolts 46 (63)
Motor Mount-To-Cross Member Nuts 44 (60)
Oil Filter Adapter Bolt 18 (25)
Oil Pan Bolt (9)
Step 1 (10)
Step 2 15 (20)
Step 3 Additional 60 Degrees
Oil Pan Drain Plug 10 (13)
Oil Pump Screen Cover & Tube-To-Oil Pump screen Cover & Tube Spacer Bolt 18 (25)
Oil Pump Screen Cover & Tube Spacer 18 (25)
Oxygen Sensor 30 (41)
Pick-Up Tube-To-Main Bearing Cap Nut 15-22 (20-30)
Power Steering Pump Bolts 18 (25)
Power Steering Pump-To-Mount Nut 18 (25)
Radiator Bracket bolts 7 (9)
Starter Motor Bolt 18 (25)
Thermostat Housing Bolt 18 (25)
Timing Chain Tensioner Bolt 18 (25)
Torque Converter Inspection Cover Bolts 14 (19)
Torque Converter Nut 27 (36)
Transmission Mount Nuts 76 (103)
Transmission To Cylinder Block Bracket Bolt 18 (25)
Transmission Wiring Harness Bracket (located at the rear of RH Cylinder Head) Bolt & Stud 18 (25)
Water Bypass Tube Stud 18 (25)
Water Outlet Adapter 18 (25)
Water Pump Bolt 18 (25)
Water Pump Pulley Bolt 18 (25)
INCH Lbs. (N.m)
43-Pin Bulkhead Connector Bolts 44 (5)
A/C Line To Front Cover Nut 89 (10)
Accelerator Cable Bracket Bolt 53 (6)
Accelerator Control Splash Shield Bolts 89 (10)
Air Cleaner Resonator Nut 53 (6)
Body Ground Strap To Engine Bolt 53 (6)
Canister Purge Valve To Evaporator Housing Nut 53 (6)
Camshaft Cap Bolt (11) 89 (10)
Camshaft Cover Bolt 72-106 (8-12)
Timing Chain Guide Bolt 89 (10)
Crankshaft Seal Retainer Bolt 89 (10)
Fuel Injection Supply Manifold Studs 89 (10)
Fuel Pressure Regulator Bolt 27-35 (3-4)
Fuel Rail Bolt 89 (10)
Generator Battery Lead Nut 89 (10)
Generator-To-Intake Bracket Bolts 89 (10)
Ground Strap (Located on the rear of the RH Cylinder Block) 89 (10)
Ground Wire-To-Fender Bolt 89 (10)
Ground Wire-To-Transmission Case Nut 89 (10)
Ignition Coil Bolt 53 (6)
Main Bearing Cap Jack Screw (7)
Step 1 45 (5)
Step 2 89 (10)
Oil Level Indicator Tube Bolt 89 (10)
Oil Pump Screen Cover & Tube Bolts 89 (10)
Oil Pump-To-Cylinder Block Bolt (12) 72-106 (8-12)
Pick-Up Tube-To-Oil Pump Bolt 18 (25)
Radiator Bracket Bolts 89 (10)
Throttle Body Bolt 89 (10)
(1) Use new bolts. DO NOT reuse bolts.
(2) Tighten bolts in sequence. See Fig 1.
(3) Tighten bolts in sequence. See Fig 2.
(4) Tighten bolts in sequence. See Fig 3.
(5) Tighten bolts in sequence. See Fig 4.
(6) Tighten bolts in sequence. See Fig 5.
(7) Tighten bolts in sequence. See Fig 6.
(8) Tighten bolts to 89 INCH lbs. (10 N.m).
(9) Tighten bolts in sequence. See Fig 7.
(10) Tighten bolts to 18 INCH lbs. (2 N.m).
(11) Tighten bolts in sequence. See Fig 8.
(12) Tighten bolts in sequence. See Fig 9.

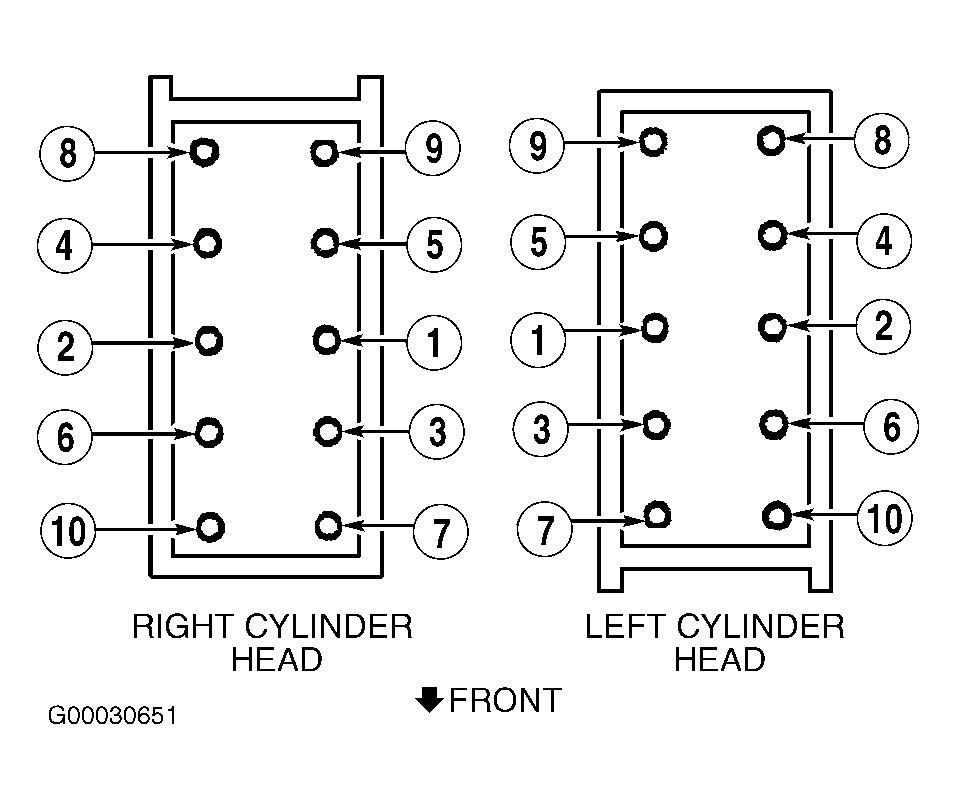

Fig 1: Cylinder Head Bolt Removal & Installation Sequence
G00030651Courtesy of FORD MOTOR CO.

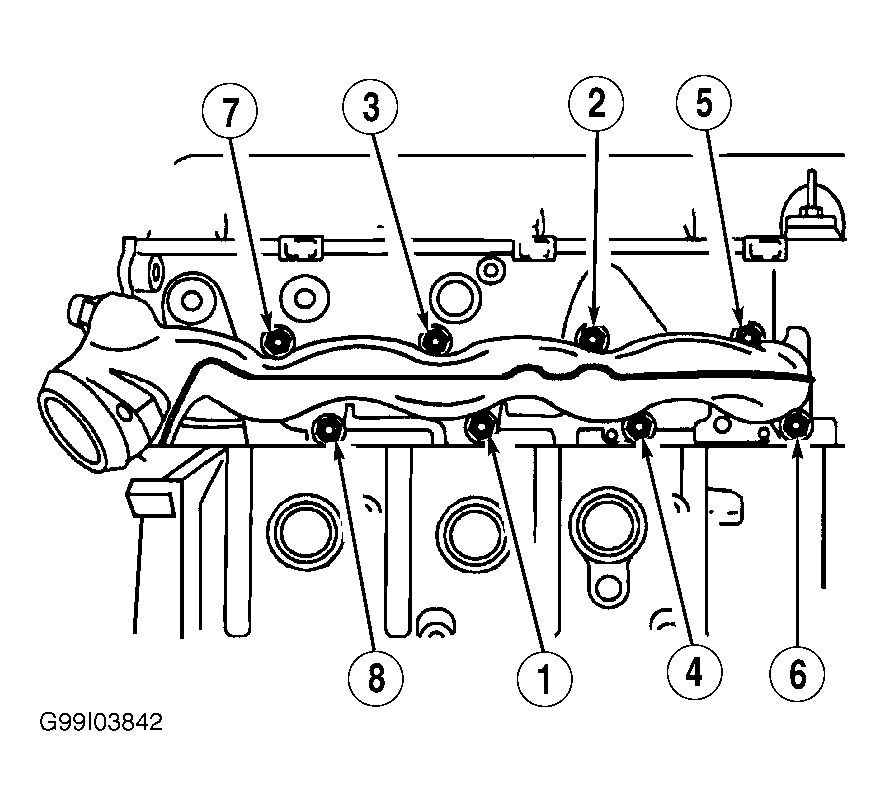

Fig 2: Exhaust Manifold Bolt Tightening Sequence
G99I03842Courtesy of FORD MOTOR CO.

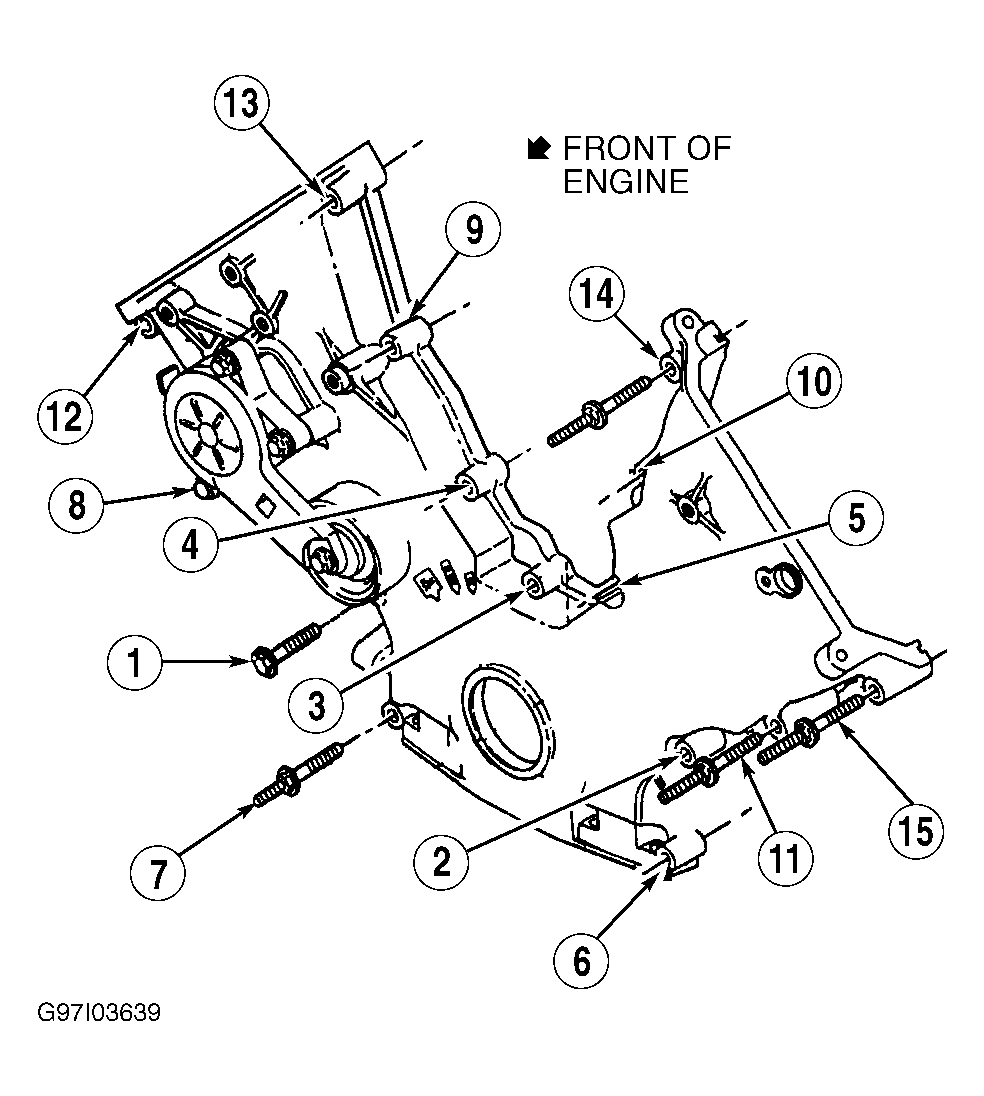

Fig 3: Front Cover Tightening Sequence
G97I03639Courtesy of FORD MOTOR CO.

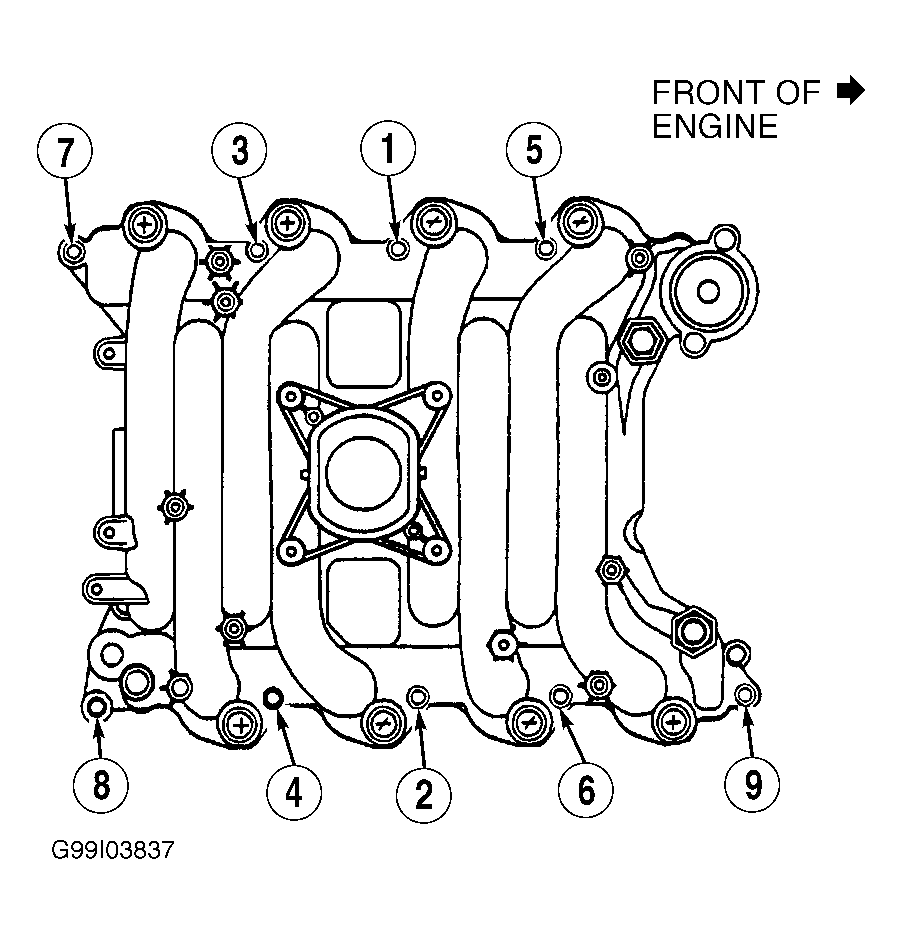

Fig 4: Intake Manifold Bolt Tightening Sequence (Gasoline Engine)
G99I03837Courtesy of FORD MOTOR CO.

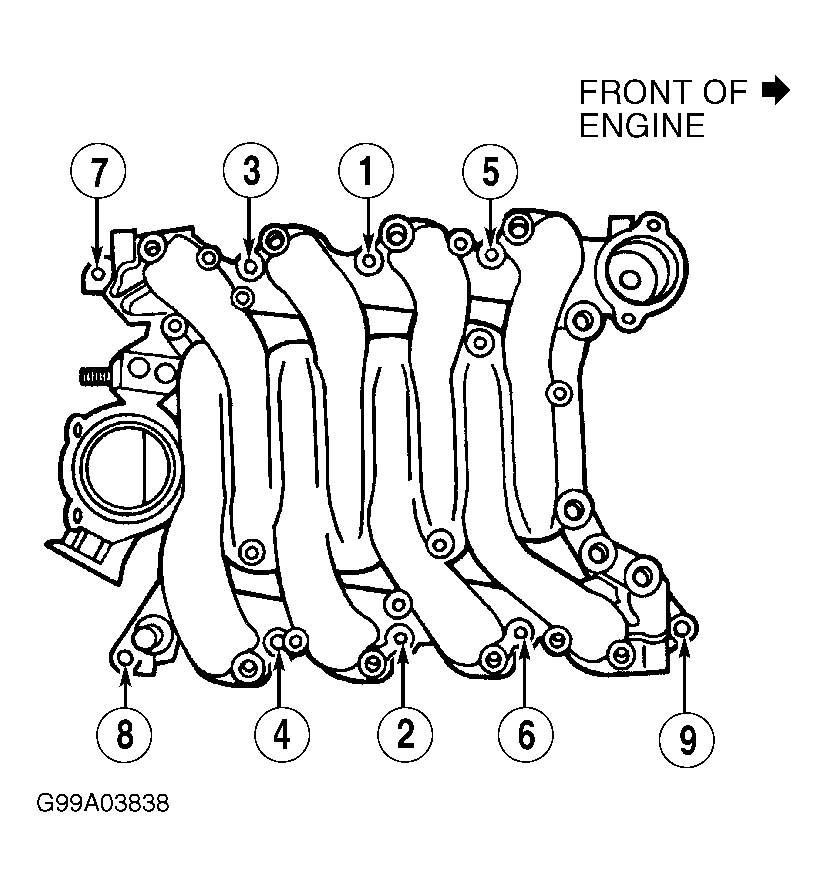

Fig 5: Intake Manifold Bolt Tightening Sequence (Natural Gas Engine)
G99A03838Courtesy of FORD MOTOR CO.

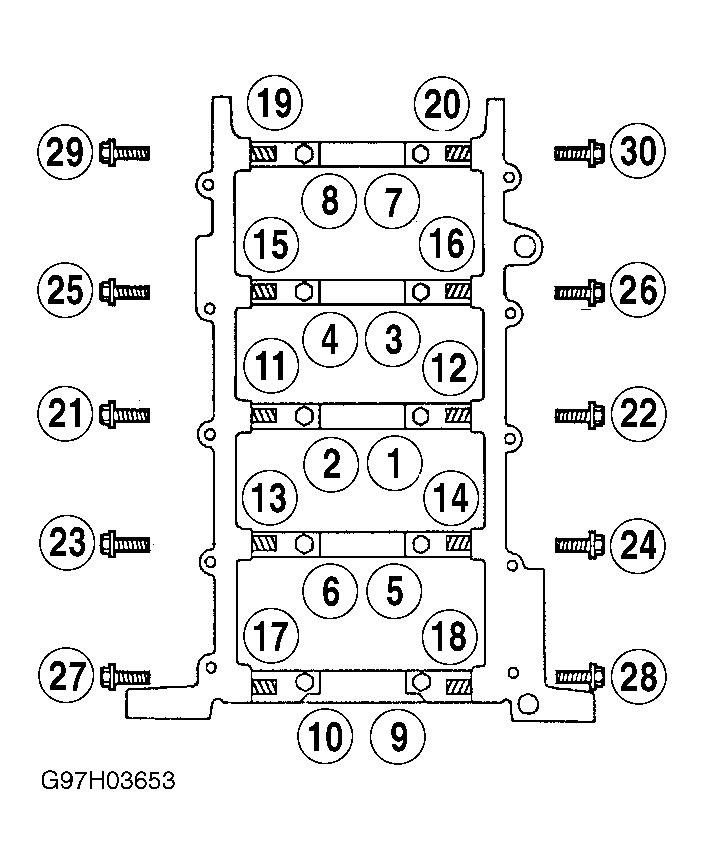

Fig 6: Main Bearing Cap Bolt Tightening Sequence
G97H03653Courtesy of FORD MOTOR CO.

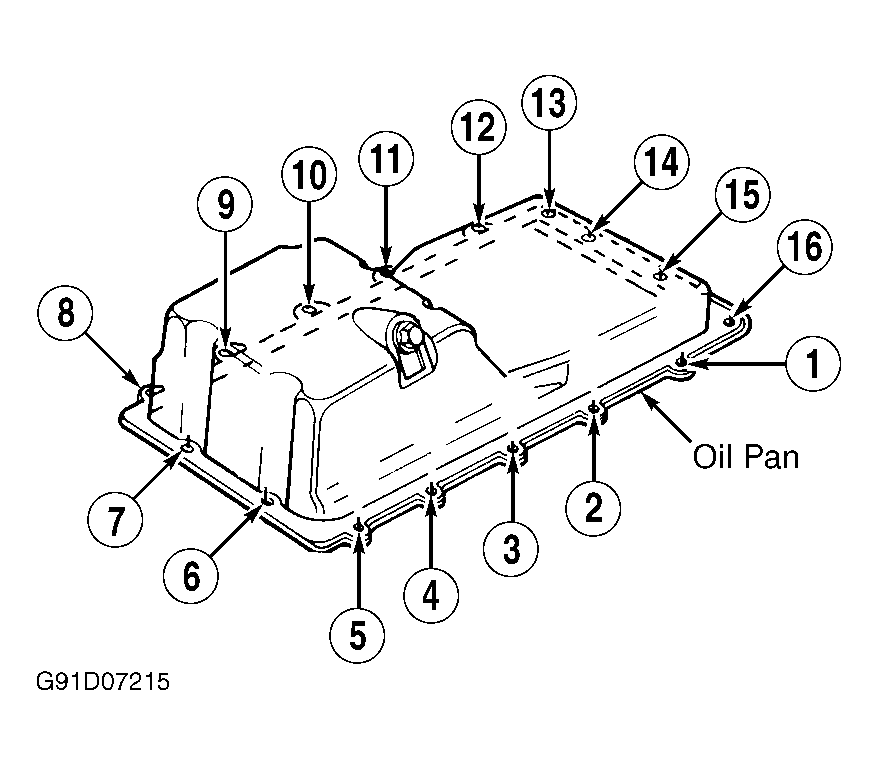

Fig 7: Oil Pan Bolt Tightening Sequence
G91D07215Courtesy of FORD MOTOR CO.

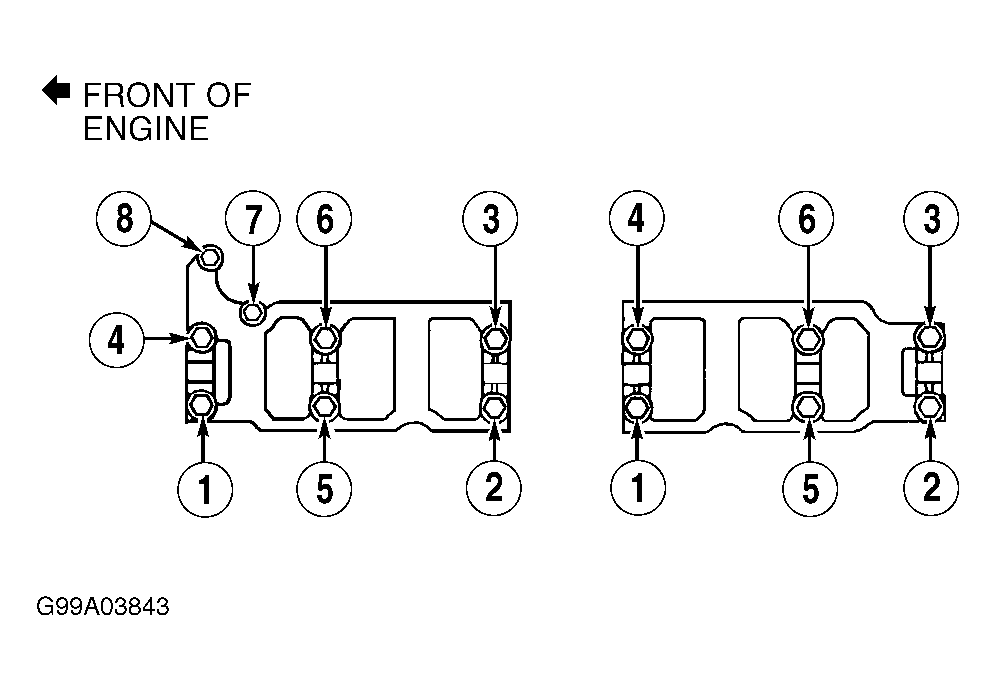

Fig 8: Camshaft Cap Bolt Tightening Sequence
G99A03843Courtesy of FORD MOTOR CO.

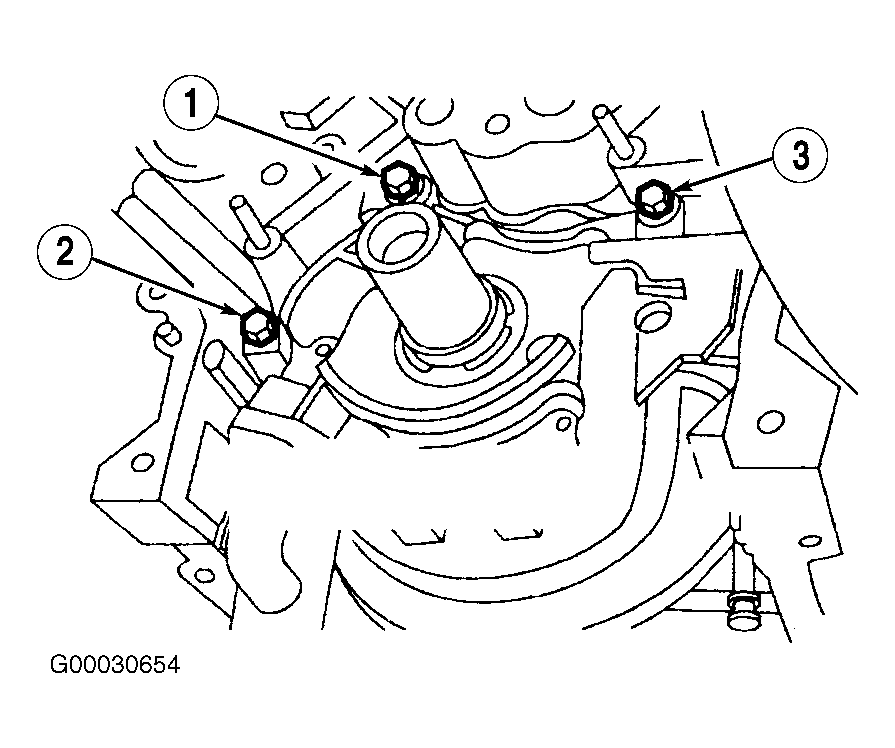

Fig 9: Oil Pump Bolt Tightening Sequence
G00030654Courtesy of FORD MOTOR CO.
