System Diagram [08/2021 - ]

  1. SMART ACCESS SYSTEM WITH PUSH-BUTTON START (for Entry Function)

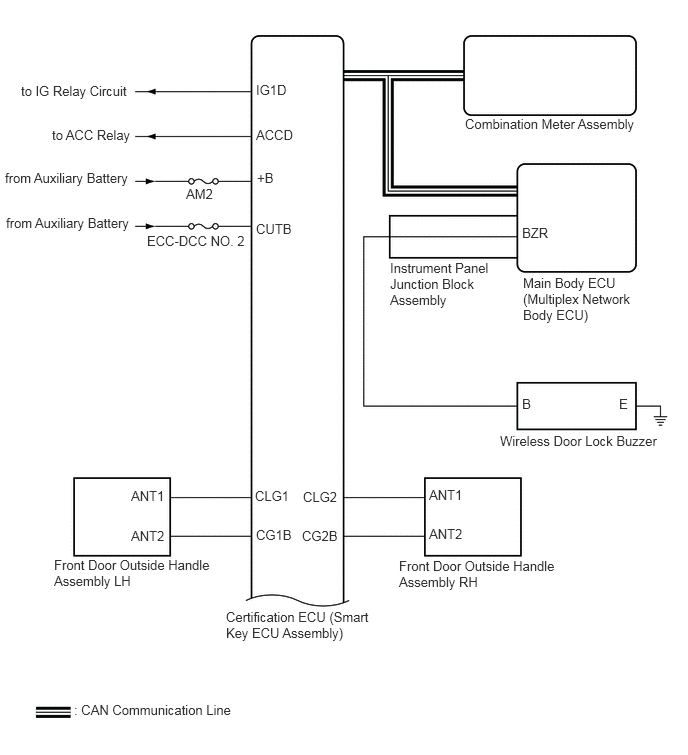

    GTY835308Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

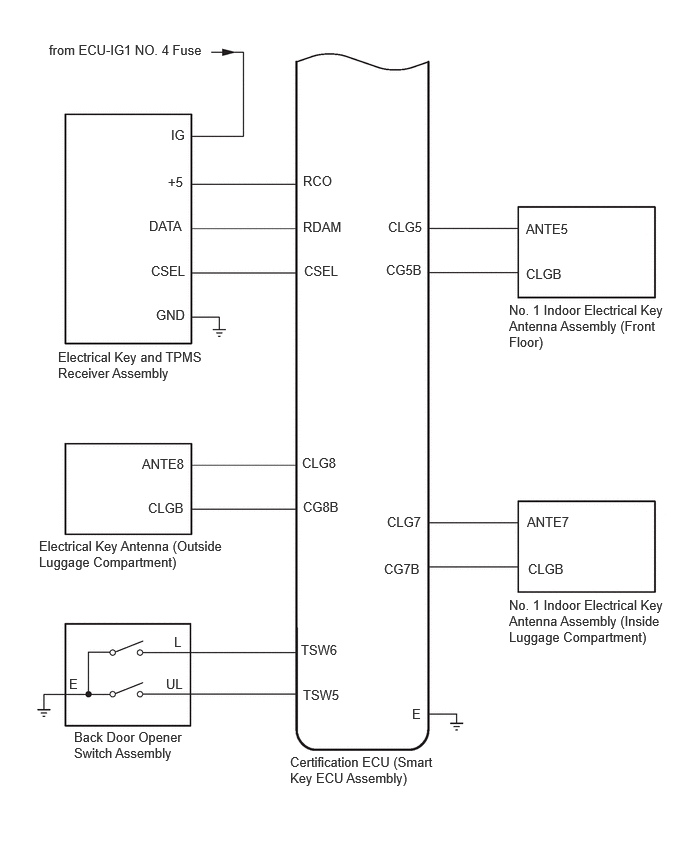

    GTY1087936Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
  2. SMART ACCESS SYSTEM WITH PUSH-BUTTON START (for Start Function)

    Refer to SYSTEM DIAGRAM [08/2021 - 07/2022] Refer to SYSTEM DIAGRAM [07/2022 - ]

  3. POWER DOOR LOCK CONTROL SYSTEM

    Refer to SYSTEM DIAGRAM [10/2018 - 07/2022] Refer to SYSTEM DIAGRAM [07/2022 - ]

  4. WIRELESS DOOR LOCK CONTROL SYSTEM

    Refer to SYSTEM DIAGRAM [10/2018 - 07/2022] Refer to SYSTEM DIAGRAM [07/2022 - ]

  5. POWER BACK DOOR SYSTEM (w/ Power Back Door System)

    Refer to SYSTEM DIAGRAM [10/2018 - 07/2022] Refer to SYSTEM DIAGRAM [07/2022 - ]
