Components [10/2018 - 07/2022]

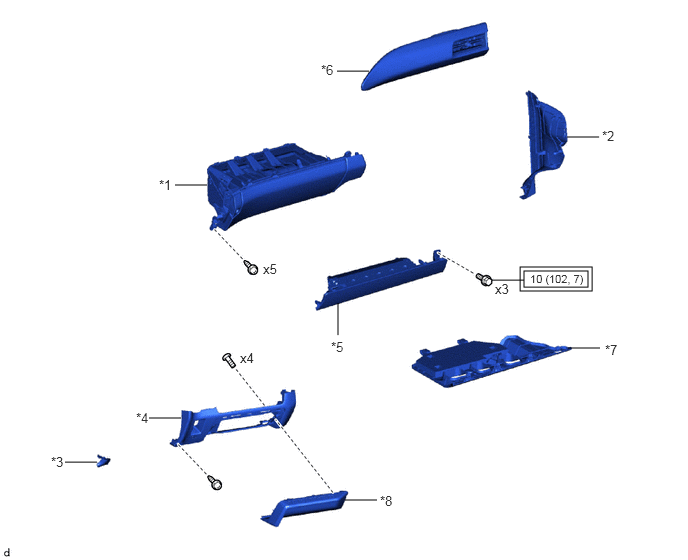

Fig 1: Steering Heater Switch Replacement Components With Torque Specifications [10/2018 - 07/2022]
GTY833823Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 GLOVE COMPARTMENT DOOR ASSEMBLY *2 INSTRUMENT SIDE PANEL RH
*3 LOWER INSTRUMENT CENTER COVER *4 LOWER INSTRUMENT PANEL FINISH CENTER PANEL
*5 LOWER NO. 2 INSTRUMENT PANEL AIRBAG ASSEMBLY *6 NO. 1 INSTRUMENT PANEL SAFETY PAD SUB-ASSEMBLY
*7 NO. 2 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY *8 STEERING HEATER SWITCH (REFRESHING SEAT SWITCH)
Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) - -
