Parts Location [10/2018 - 08/2021]: Illustration
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2024 Lexus UX 250h, 2023 Lexus UX 250h, 2022 Lexus UX 250h, 2021 Lexus UX 250h, and 2020 Lexus UX 250h. However, it is still accessible from the selected car via links, so may be relevant.

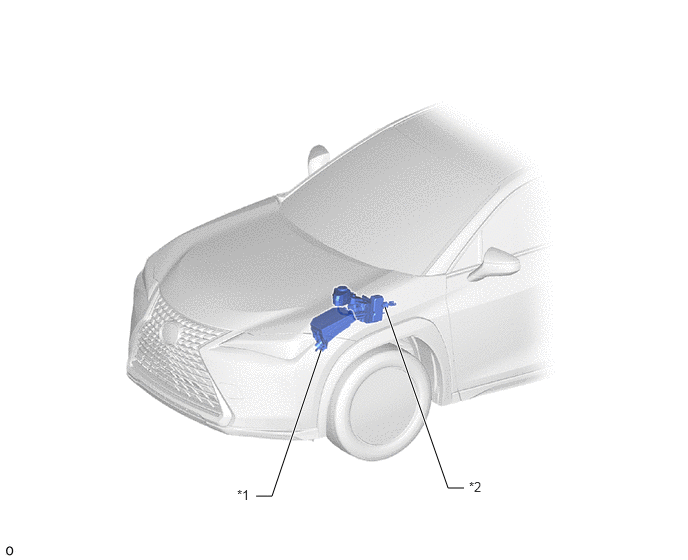

| *1 | NO. 1 ENGINE ROOM RELAY BLOCK - NO. 1 INTEGRATION RELAY |
*2 | SKID CONTROL ECU (BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY) |

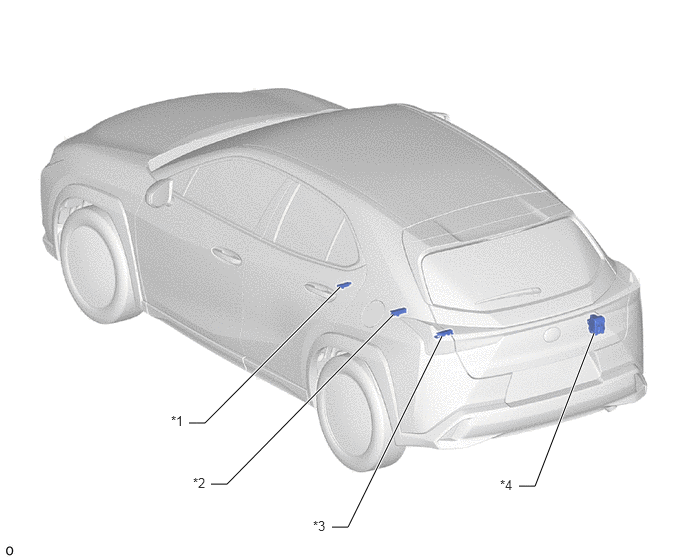

| *1 | NO. 1 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (FRONT FLOOR) | *2 | NO. 2 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (REAR FLOOR) |
| *3 | NO. 1 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (INSIDE LUGGAGE COMPARTMENT) | *4 | NO. 3 RELAY BLOCK - AM2 FUSE |

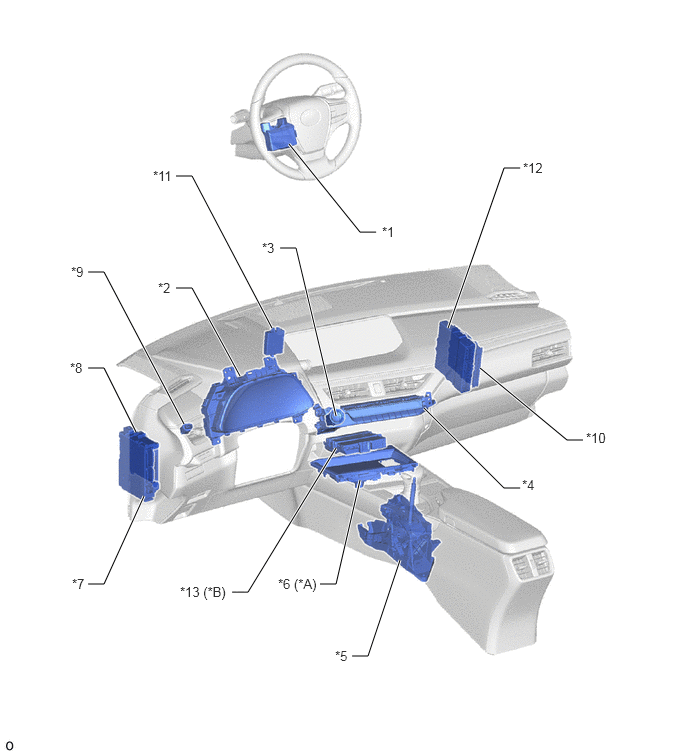

| *A | w/ Wireless Charging System | *B | for Lexus Enform |
| *1 | STEERING LOCK ECU (STEERING LOCK ACTUATOR OR UPPER BRACKET ASSEMBLY) | *2 | COMBINATION METER ASSEMBLY |
| *3 | POWER SWITCH | *4 | SECURITY INDICATOR LIGHT (AIR CONDITIONING CONTROL ASSEMBLY) |
| *5 | SHIFT LOCK CONTROL UNIT ASSEMBLY | *6 | MOBILE WIRELESS CHARGER CRADLE ASSEMBLY |
| *7 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-DCC NO. 2 FUSE - STRG LOCK FUSE - ECU-IG2 NO. 3 FUSE - ECU-B NO. 1 FUSE - STOP FUSE - ECU-ACC FUSE - ECU-IG1 NO. 1 FUSE - WASHER FUSE - ACC RELAY - IG1-NO. 1 RELAY - IG1-NO. 2 RELAY - IG2-NO. 2 RELAY |
*8 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
| *9 | STOP LIGHT SWITCH ASSEMBLY | *10 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) |
| *11 | ID CODE BOX (IMMOBILISE CODE ECU) | *12 | HYBRID VEHICLE CONTROL ECU |
| *13 | DCM (TELEMATICS TRANSCEIVER) | - | - |
