Components [10/2015 - 03/2018]
| *1 | DECK BOARD ASSEMBLY | *2 | REAR DECK FLOOR BOX |

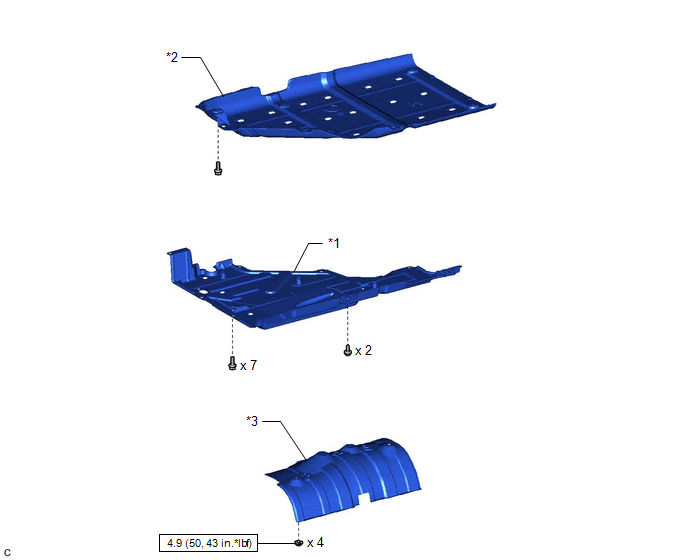

| Callout | Description | Callout | Description |
| *1 | FRONT CENTER FLOOR COVER | *2 | NO. 1 FUEL TANK PROTECTOR SUB-ASSEMBLY |
| *3 | NO. 3 FRONT FLOOR HEAT INSULATOR | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

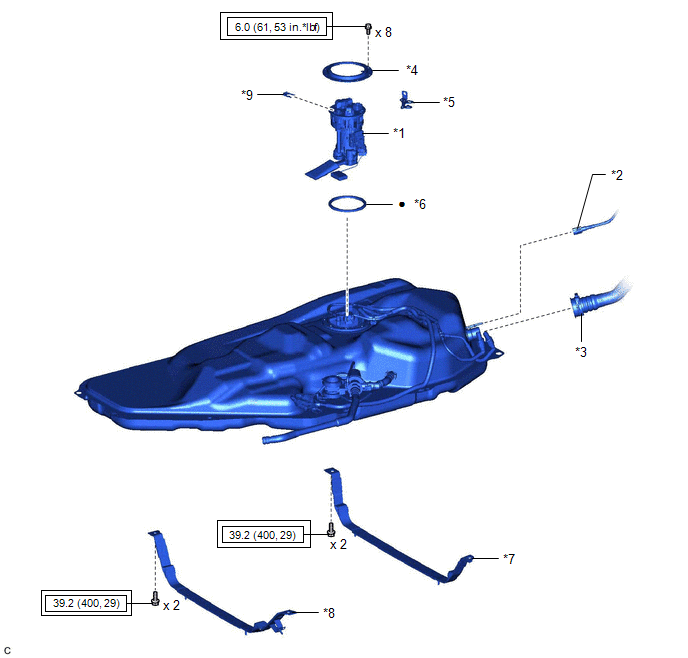

| Callout | Description | Callout | Description |
| *1 | FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY | *2 | NO. 3 FUEL TANK BREATHER TUBE |
| *3 | FUEL TANK TO FILLER PIPE HOSE | *4 | FUEL TANK VENT TUBE SET PLATE |
| *5 | SUCTION TUBE SUPPORT PLATE | *6 | FUEL SUCTION TUBE SET GASKET |
| *7 | NO. 1 FUEL TANK BAND SUB-ASSEMBLY LH | *8 | NO. 1 FUEL TANK BAND SUB-ASSEMBLY RH |
| *9 | TUBE JOINT CLIP | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf) | • | Non-reusable part |

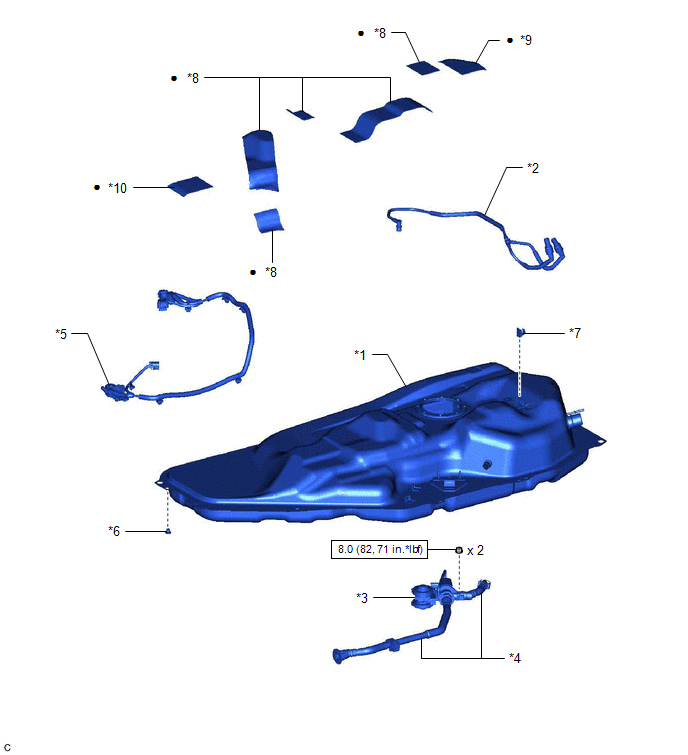

| Callout | Description | Callout | Description |
| *1 | FUEL TANK ASSEMBLY | *2 | FUEL TANK MAIN TUBE SUB-ASSEMBLY |
| *3 | FUEL TANK SOLENOID MAIN VALVE ASSEMBLY | *4 | FUEL TANK VENT HOSE SUB-ASSEMBLY |
| *5 | FUEL TANK WIRE | *6 | GROMMET |
| *7 | NO. 1 FUEL TUBE CLAMP | *8 | NO. 1 FUEL TANK CUSHION |
| *9 | NO. 2 FUEL TANK CUSHION | *10 | NO. 3 FUEL TANK CUSHION |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |
