Components [09/2014 - 05/2018]

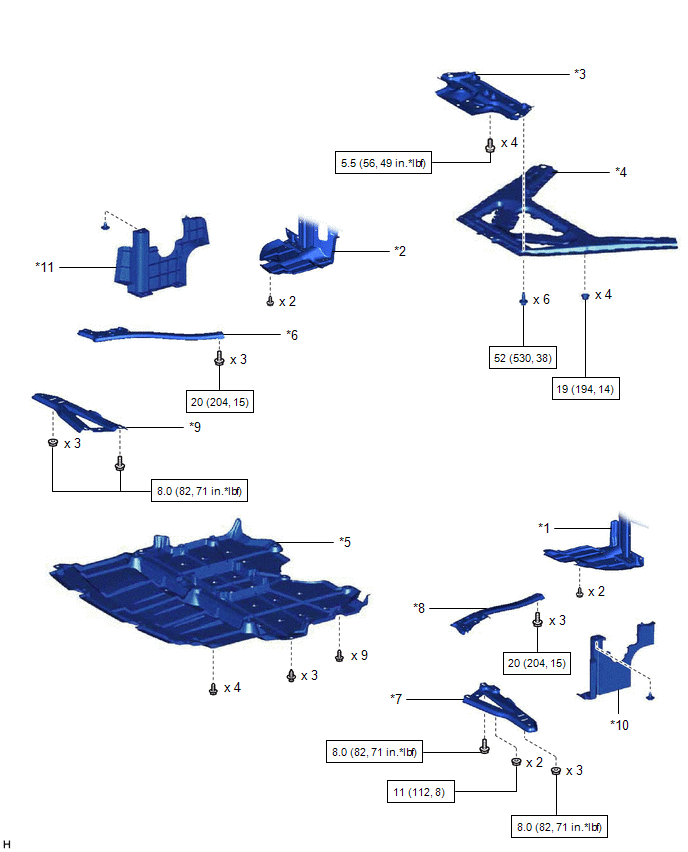

Fig 1: Steering Linkage Replacement Components With Torque Specifications [09/2014 - 05/2018] (1 Of 3)
| *1 | FRONT FENDER LINER LH | *2 | FRONT FENDER LINER RH |
| *3 | FRONT LOWER SUSPENSION MEMBER PROTECTOR | *4 | FRONT SUSPENSION MEMBER BRACE SUB-ASSEMBLY |
| *5 | NO. 1 ENGINE UNDER COVER ASSEMBLY | *6 | NO. 1 FRAME CROSSMEMBER ASSEMBLY |
| *7 | NO. 1 OIL COOLER BRACKET | *8 | NO. 2 FRAME CROSSMEMBER ASSEMBLY |
| *9 | OIL COOLER BRACKET | *10 | REAR ENGINE UNDER COVER LH |
| *11 | REAR ENGINE UNDER COVER RH | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

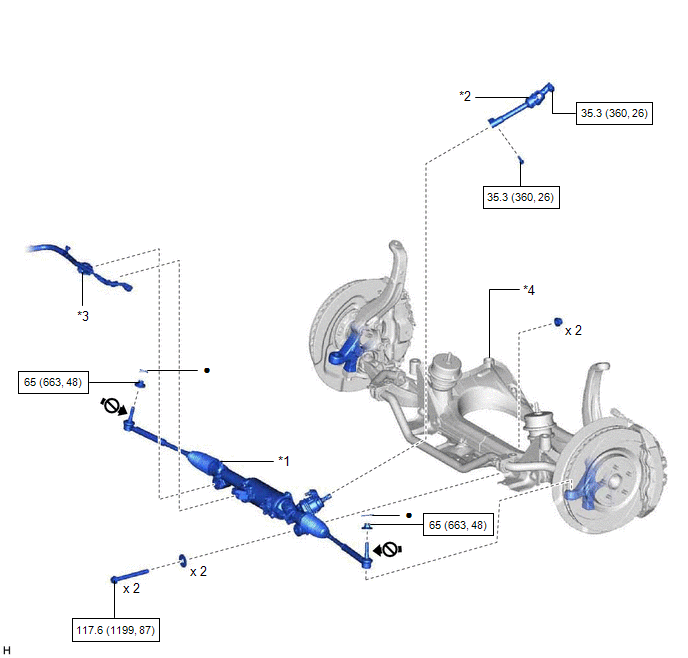

Fig 2: Steering Linkage Replacement Components With Torque Specifications [09/2014 - 05/2018] (2 Of 3)
| *1 | POWER STEERING LINK ASSEMBLY | *2 | STEERING SLIDING WITH SHAFT YOKE SUB-ASSEMBLY |
| *3 | WIRE HARNESS | *4 | FRONT SUSPENSION CROSSMEMBER SUB-ASSEMBLY |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Do not apply lubricants to the threaded parts | - | - |

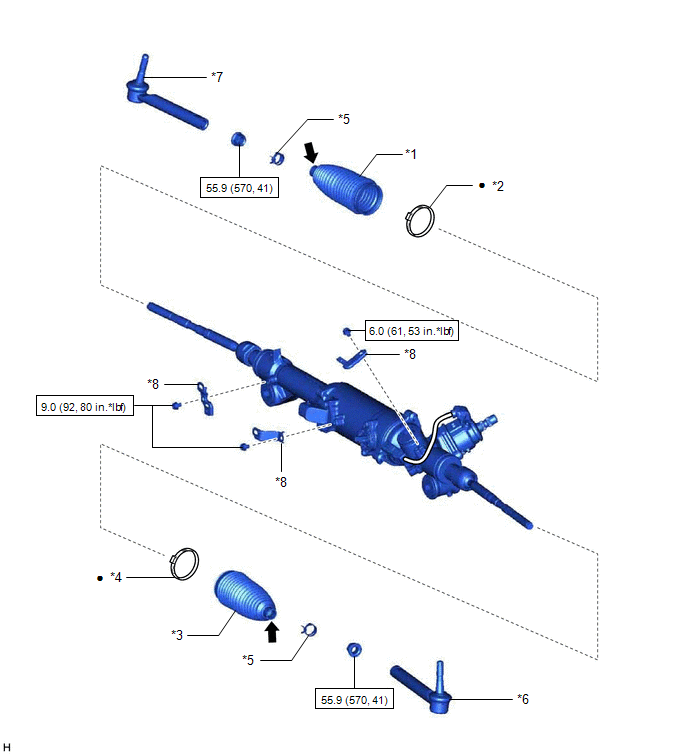

Fig 3: Steering Linkage Replacement Components With Torque Specifications [09/2014 - 05/2018] (3 Of 3)
| *1 | NO. 1 STEERING RACK BOOT | *2 | NO. 1 STEERING RACK BOOT CLAMP |
| *3 | NO. 2 STEERING RACK BOOT | *4 | NO. 2 STEERING RACK BOOT CLAMP |
| *5 | STEERING RACK BOOT CLIP | *6 | TIE ROD ASSEMBLY LH |
| *7 | TIE ROD ASSEMBLY RH | *8 | WIRE HARNESS CLAMP BRACKET |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Lithium soap base glycol grease | - | - |
