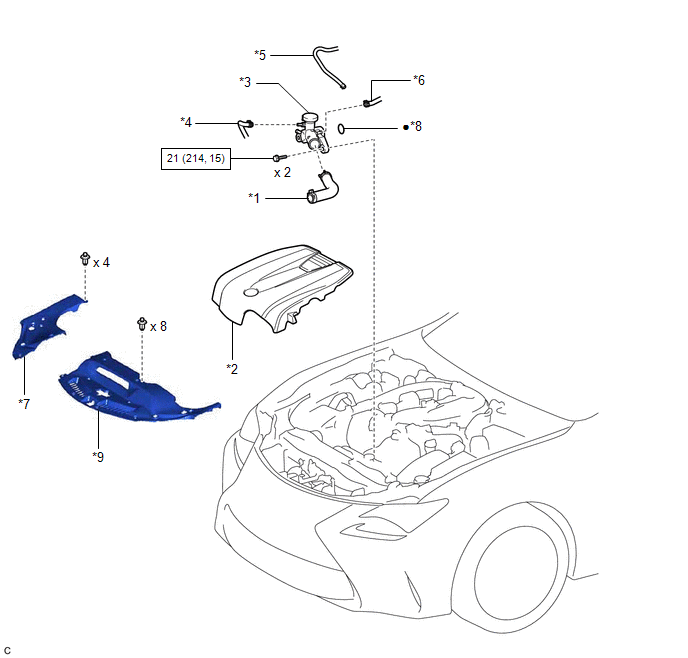

Components [11/2017 - ]
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NO. 1 RADIATOR HOSE | *2 | V-BANK COVER SUB-ASSEMBLY |
| *3 | WATER OUTLET SUB-ASSEMBLY | *4 | NO. 6 WATER BY-PASS HOSE |
| *5 | NO. 15 WATER BY-PASS HOSE | *6 | NO. 2 WATER BY-PASS HOSE |
| *7 | ENGINE ROOM SIDE COVER | *8 | O-RING |
| *9 | COOL AIR INTAKE DUCT SEAL | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | CAMSHAFT TIMING OIL CONTROL SOLENOID ASSEMBLY (for Exhaust Side of Bank 1) | *2 | CAMSHAFT TIMING OIL CONTROL SOLENOID ASSEMBLY (for Intake Side of Bank 1) |
| *3 | CAMSHAFT TIMING OIL CONTROL SOLENOID ASSEMBLY (for Intake Side of Bank 2) | *4 | CAMSHAFT TIMING OIL CONTROL SOLENOID ASSEMBLY (for Exhaust Side of Bank 2) |
| *5 | WIRE HARNESS CLAMP BRACKET | *6 | O-RING |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Adhesive 1324 | * | Precoated part |
