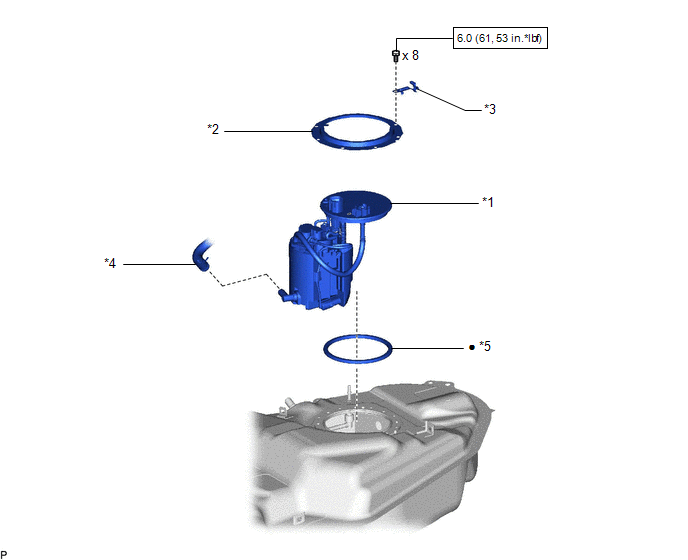

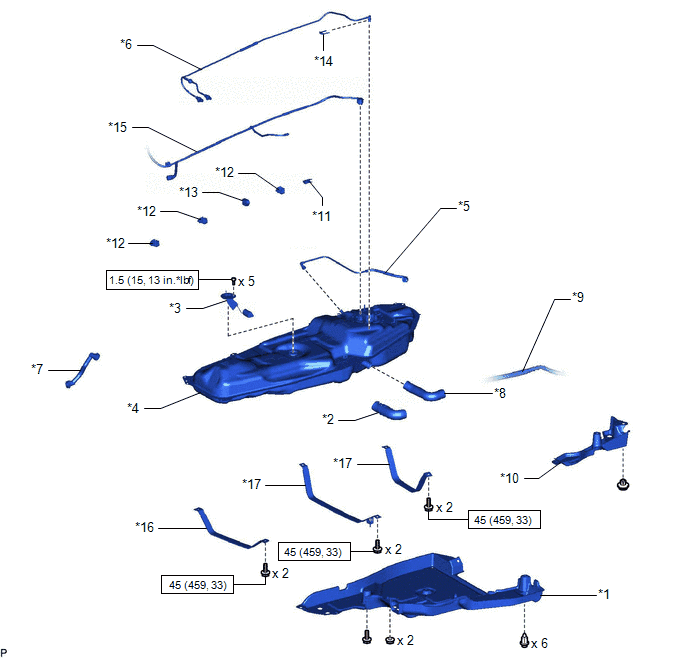

| Callout |
Description |
Callout |
Description |
| *1 |
FRONT FLOOR COVER CENTER LH |
*2 |
FUEL HOSE PROTECTOR |
| *3 |
FUEL SENDER GAUGE ASSEMBLY |
*4 |
FUEL TANK ASSEMBLY |
| *5 |
FUEL TANK BREATHER TUBE SUB-ASSEMBLY |
*6 |
FUEL TANK MAIN TUBE SUB-ASSEMBLY |
| *7 |
FUEL TANK TO CANISTER TUBE SUB-ASSEMBLY |
*8 |
FUEL TANK TO FILLER PIPE HOSE |
| *9 |
FUEL TANK VENT HOSE SUB-ASSEMBLY |
*10 |
NO. 2 FLOOR UNDER COVER |
| *11 |
NO. 3 FUEL TUBE CLAMP |
*12 |
NO. 4 FUEL TUBE CLAMP |
| *13 |
NO. 5 FUEL TUBE CLAMP |
*14 |
TUBE JOINT CLIP |
| *15 |
FUEL GAUGE WIRE |
*16 |
NO. 1 FUEL TANK BAND SUB-ASSEMBLY |
| *17 |
NO. 2 FUEL TANK BAND SUB-ASSEMBLY |
- |
- |
 |
N*m (kgf*cm, ft.*lbf): Specified torque |
- |
- |
