Components [12/2017 - 10/2020]

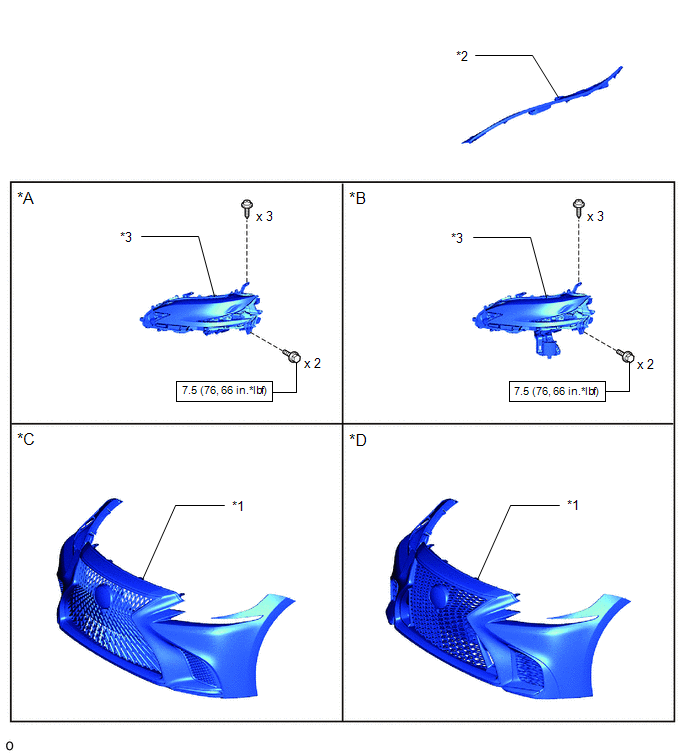

Fig 1: Headlight Assembly Replacement Components With Torque Specifications [12/2017 - 10/2020] (1 Of 3)
| *A | w/o Front Side Radar | *B | w/ Front Side Radar |
| *C | except Sports Package | *D | for Sports Package |
| *1 | FRONT BUMPER ASSEMBLY | *2 | FRONT FENDER REINFORCEMENT SUB-ASSEMBLY TOP LH |
| *3 | HEADLIGHT ASSEMBLY LH | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

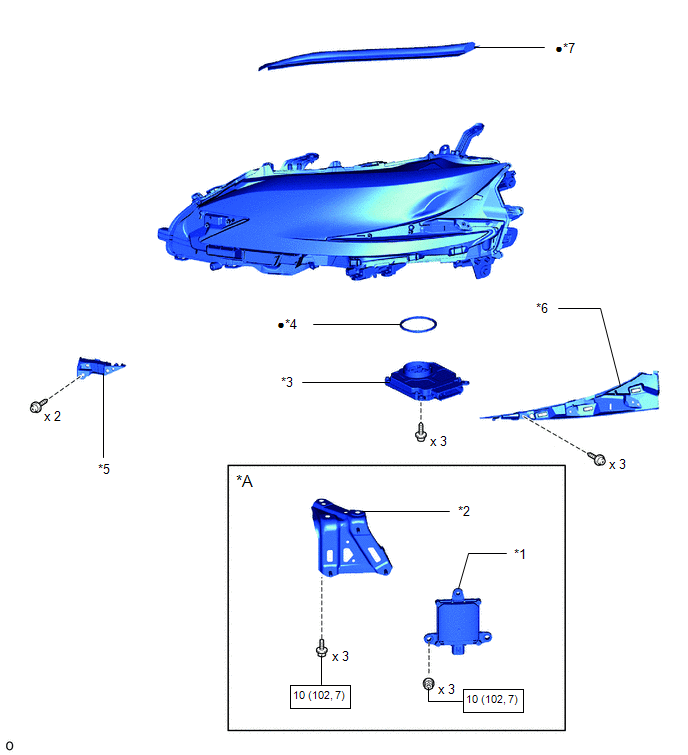

Fig 2: Headlight Assembly Replacement Components With Torque Specifications [12/2017 - 10/2020] (2 Of 3)
| *A | w/ Front Side Radar | - | - |
| *1 | FRONT SIDE RADAR SENSOR | *2 | FRONT SIDE RADAR SENSOR BRACKET LH |
| *3 | HEADLIGHT ECU SUB-ASSEMBLY LH | *4 | HEADLIGHT GASKET |
| *5 | NO. 1 HEADLIGHT FITTING RIM LH | *6 | NO. 2 HEADLIGHT FITTING RIM LH |
| *7 | RADIATOR GRILLE PROTECTOR | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |

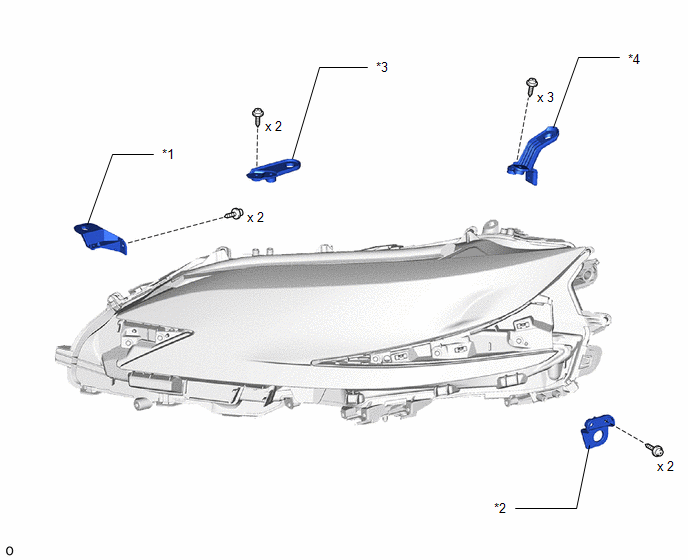

| *1 | LOWER HEADLIGHT PROTECTOR RETAINER LH | *2 | LOWER NO. 2 HEADLIGHT PROTECTOR RETAINER LH |
| *3 | UPPER HEADLIGHT PROTECTOR RETAINER LH | *4 | UPPER NO. 2 HEADLIGHT PROTECTOR RETAINER LH |
