Components [01/2017 - 06/2019]

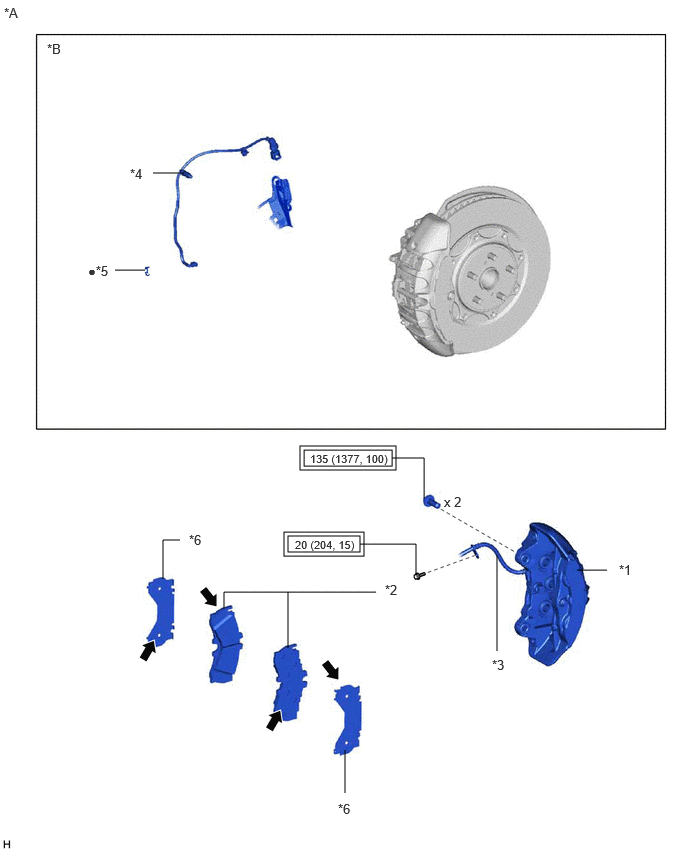

Fig 1: Front Disc Brake Pad Replacement Components With Torque Specifications [03/2017 - 06/2019] (1 Of 2)
| *A | Type A | *B | for RH Side |
| *1 | DISC BRAKE CYLINDER ASSEMBLY LH | *2 | FRONT DISC BRAKE PAD |
| *3 | FRONT FLEXIBLE HOSE | *4 | FRONT PAD WEAR INDICATOR WIRE ASSEMBLY RH |
| *5 | PAD WEAR INDICATOR WIRE CLIP | *6 | NO. 1 ANTI-SQUEAL SHIM |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N.m (kgf/cm, ft.lbf) | • | Non-reusable part | |
| Brake shim grease (Part No. 08887-80409) | - | - |

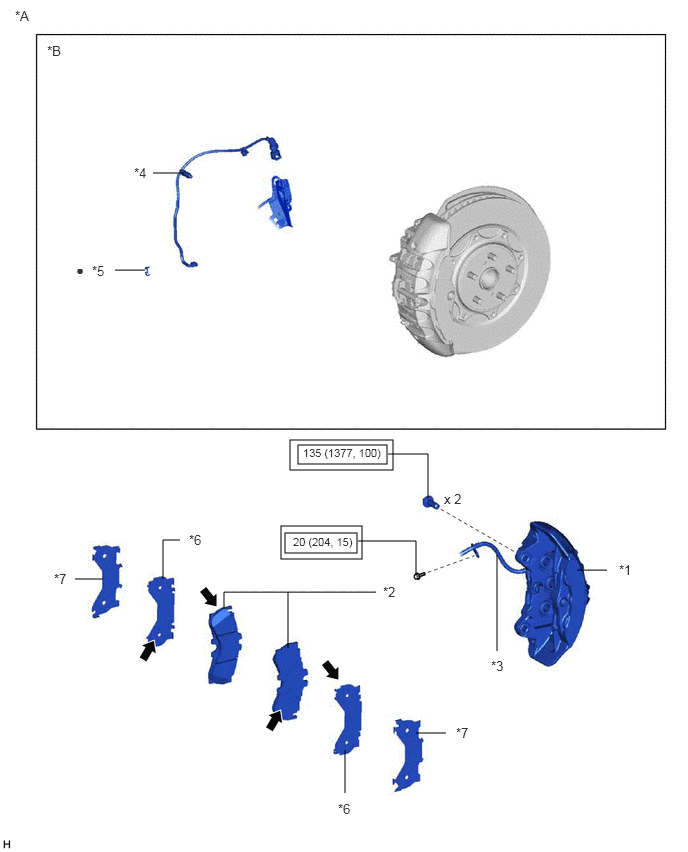

Fig 2: Front Disc Brake Pad Replacement Components With Torque Specifications [03/2017 - 06/2019] (2 Of 2)
| *A | Type B | *B | for RH Side |
| *1 | DISC BRAKE CYLINDER ASSEMBLY LH | *2 | FRONT DISC BRAKE PAD |
| *3 | FRONT FLEXIBLE HOSE | *4 | FRONT PAD WEAR INDICATOR WIRE ASSEMBLY RH |
| *5 | PAD WEAR INDICATOR WIRE CLIP | *6 | NO. 1 ANTI-SQUEAL SHIM |
| *7 | NO. 2 ANTI-SQUEAL SHIM | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N.m (kgf/cm, ft.lbf) | • | Non-reusable part | |
| Brake shim grease (Part No. 08887-80409) | - | - |
