Components [01/2017 - ]

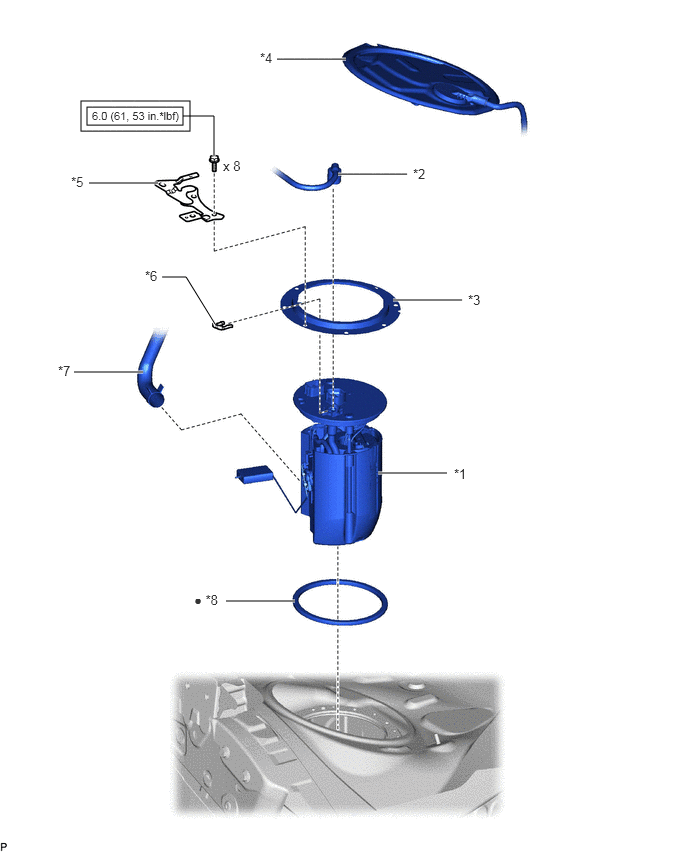

| *1 | FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY | *2 | FUEL TANK MAIN TUBE SUB-ASSEMBLY |
| *3 | FUEL TANK VENT TUBE SET PLATE | *4 | NO. 2 REAR FLOOR SERVICE HOLE COVER |
| *5 | NO. 2 FUEL TANK PROTECTOR | *6 | TUBE JOINT CLIP |
| *7 | FUEL HOSE | *8 | FUEL SUCTION TUBE SET GASKET |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | • | Non-reusable part |

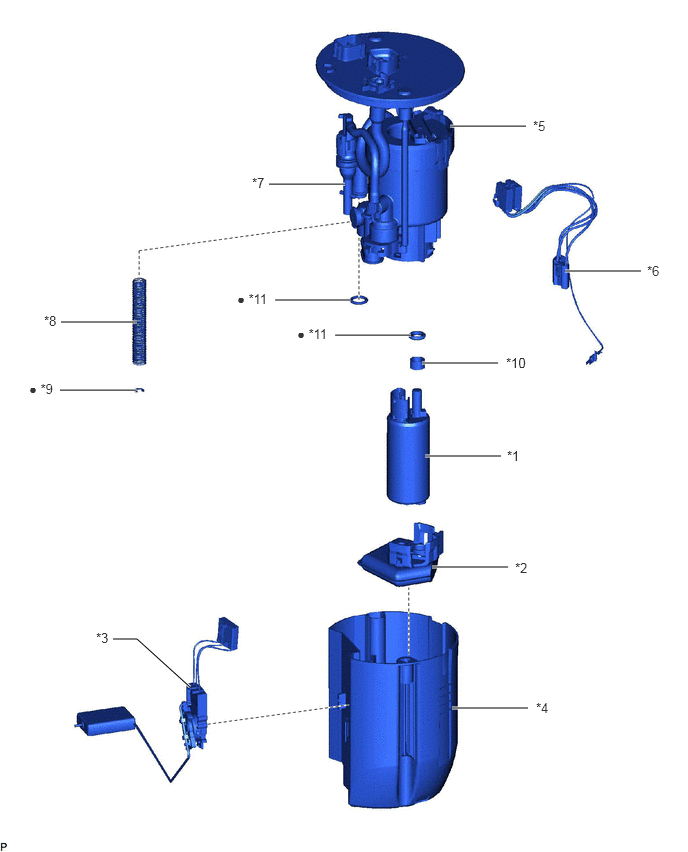

| *1 | FUEL PUMP | *2 | FUEL PUMP FILTER |
| *3 | FUEL SENDER GAUGE ASSEMBLY | *4 | NO. 1 FUEL SUB-TANK |
| *5 | FUEL SUCTION PLATE SUB-ASSEMBLY (FUEL FILTER) | *6 | FUEL PUMP HARNESS |
| *7 | JET PUMP | *8 | NO. 2 FUEL TANK CUSHION |
| *9 | FUEL TANK PIPE SETTING HOLDER | *10 | FUEL PUMP SPACER |
| *11 | O-RING | - | - |
| • | Non-reusable part | - | - |
