Installation [06/2018 - 08/2020]: Procedure
- INSTALL NO. 1 SWITCH WIRE
for Gasoline Model: Refer to PROCEDURE - Step 1
for HV Model: Refer to PROCEDURE - Step 1

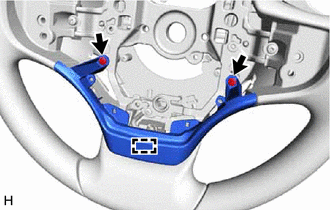

- INSTALL SHIFT PADDLE SWITCH (TRANSMISSION SHIFT SWITCH ASSEMBLY)
for Gasoline Model: Refer to PROCEDURE - Step 2
for HV Model: Refer to PROCEDURE - Step 2
- INSTALL NO. 1 STEERING WHEEL ORNAMENT
- INSTALL STEERING PAD SWITCH ASSEMBLY
See step 1
- INSTALL HEATED STEERING WHEEL CONTROLLER (STEERING VIBRATION ECU)
See step 1
- ALIGN FRONT WHEELS FACING STRAIGHT AHEAD
- INSPECT AND ADJUST SPIRAL CABLE WITH SENSOR SUB-ASSEMBLY
Refer to PROCEDURE - Step 9
- INSTALL STEERING WHEEL ASSEMBLY

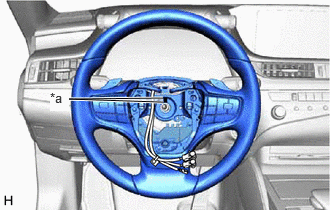

- Align the matchmarks on the steering wheel assembly and steering main shaft to install the steering wheel assembly.
*a Matchmark - Using a 10 mm hexagon socket wrench, install the steering wheel assembly set bolt.
Torque: 62 N.m (632 kgf/cm, 46 ft.lbf)
- Connect each connector to the spiral cable with sensor sub-assembly and steering wheel assembly.
- Align the matchmarks on the steering wheel assembly and steering main shaft to install the steering wheel assembly.
- CHECK STEERING WHEEL CENTER POINT
- INSTALL HORN BUTTON ASSEMBLY
Refer to INSTALLATION [06/2018 - 08/2020]
