Body Relay Block Assembly No. 3 - Quarter Relay RH: Notes

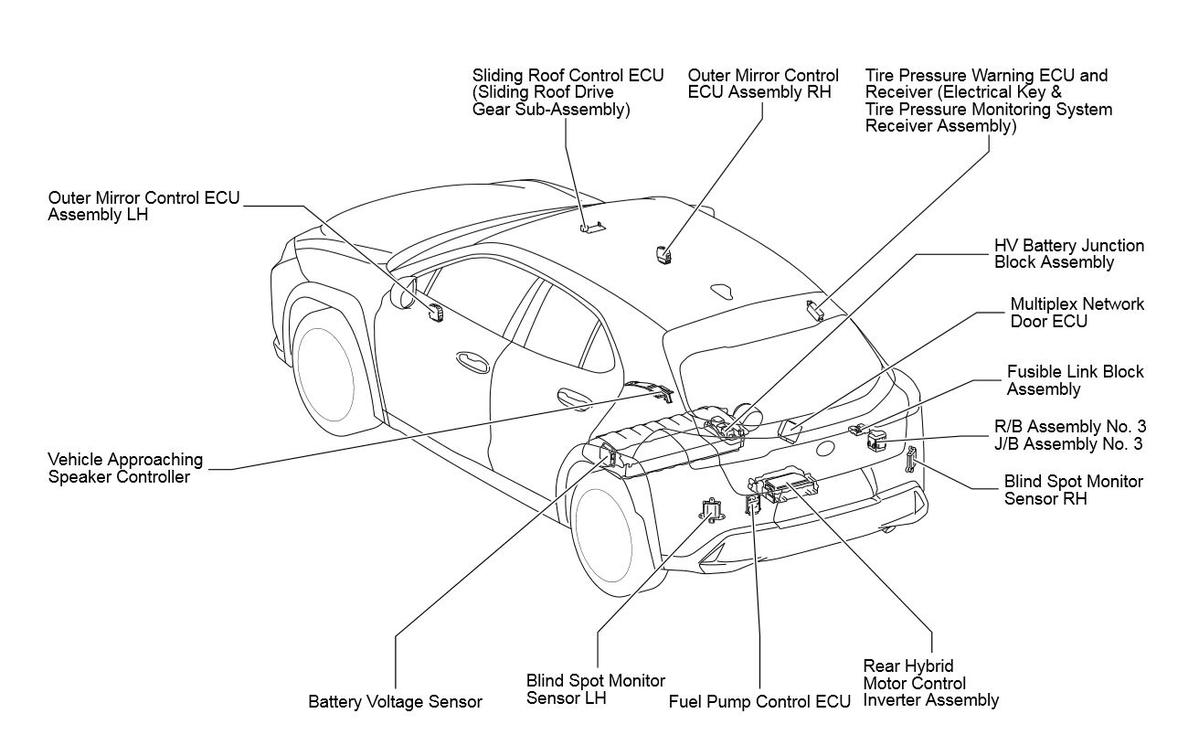

For additional information, refer to Figure.

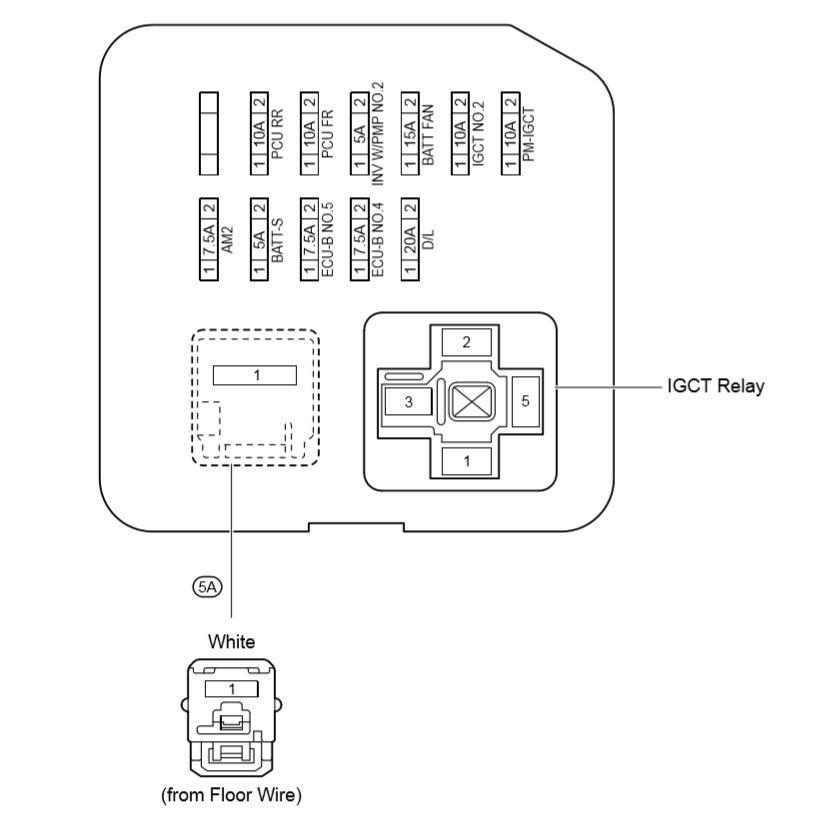

BODY RELAY BLOCK ASSEMBLY NO. 3 RELAY IDENTIFICATION
| RELAY DESCRIPTION |
|---|
| IGCT Relay |
BODY RELAY BLOCK ASSEMBLY NO. 3 RELAY IDENTIFICATION
| FUSE | |
|---|---|
| 5A | BATT-S |
| 5A | INV W/PMP NO. 2 |
| 7.5A | AM2 |
| 7.5A | ECU-B NO. 4 |
| 7.5A | ECU-B NO. 5 |
| 10A | IGCT NO. 2 |
| 10A | PCU FR |
| 10A | PCU RR |
| 10A | PM-IGCT |
| 15A | BATT FAN |
| 20A | D/L |
