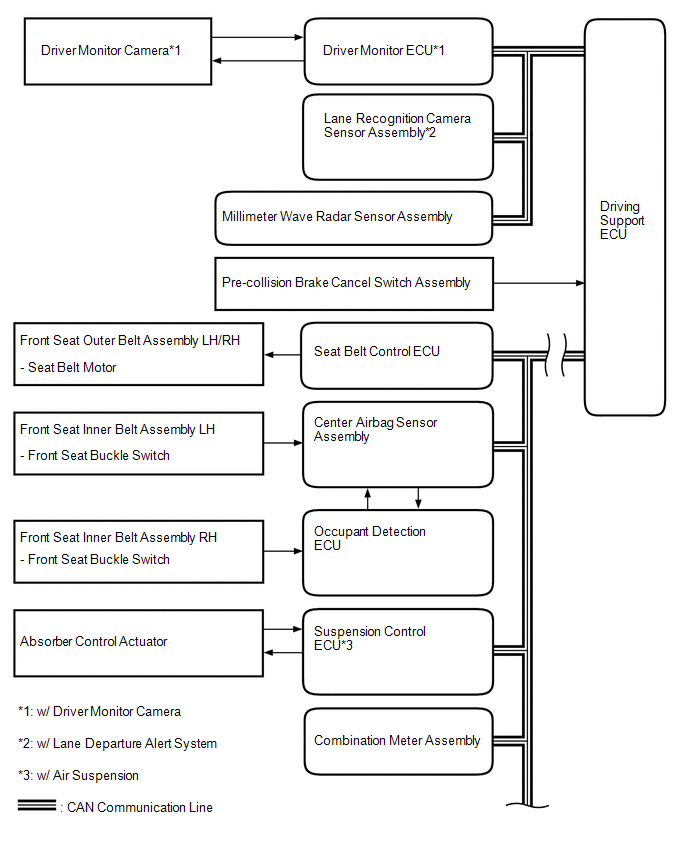

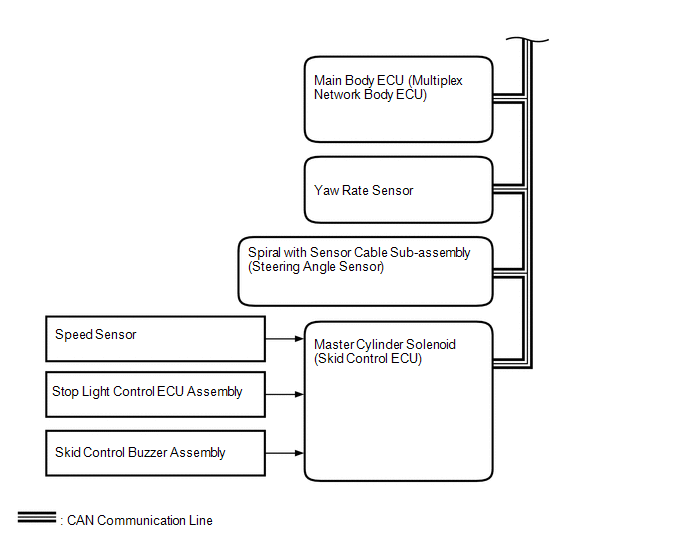

System Diagram [08/2015 - 08/2019]
COMMUNICATION TABLE
| Sender | Receiver | Signal | Line |
|---|---|---|---|
| Driving Support ECU | Seat Belt Control ECU |
|
CAN |
| Driving Support ECU | Skid Control ECU |
|
CAN |
| Driving Support ECU | Combination Meter Assembly |
|
CAN |
| Driving Support ECU | Suspension Control ECU*1 |
|
CAN |
| Seat Belt Control ECU | Combination Meter Assembly | Pre-collision system malfunction signal | CAN |
| Skid Control ECU | Driving Support ECU |
|
CAN |
| Skid Control ECU | Seat Belt Control ECU |
|
CAN |
| Yaw Rate Sensor | Driving Support ECU | Vehicle yaw rate sensor signal | CAN |
| Spiral with Sensor Cable Sub-assembly (Steering Angle Sensor) | Driving Support ECU | Steering angle sensor signal | CAN |
| Driver Monitor ECU*2 | Driving Support ECU | Driver facial direction signal | CAN |
| Lane Recognition Camera Sensor Assembly*3 | Driving Support ECU |
|
CAN |
| Millimeter Wave Radar Sensor Assembly | Driving Support ECU |
|
CAN |
| Main Body ECU (Multiplex Network Body ECU) | Seat Belt Control ECU | Vehicle type signal | CAN |
| Center Airbag Sensor Assembly | Seat Belt Control ECU | Buckle switch signal | CAN |
| Main Body ECU (Multiplex Network Body ECU) | Driving Support ECU | Country specification information signal | CAN |
- *1: w/ Air Suspension
- *2: w/ Driver Monitor Camera
- *3: w/ Lane Departure Alert System
