System Diagram [10/2017 - 10/2023]

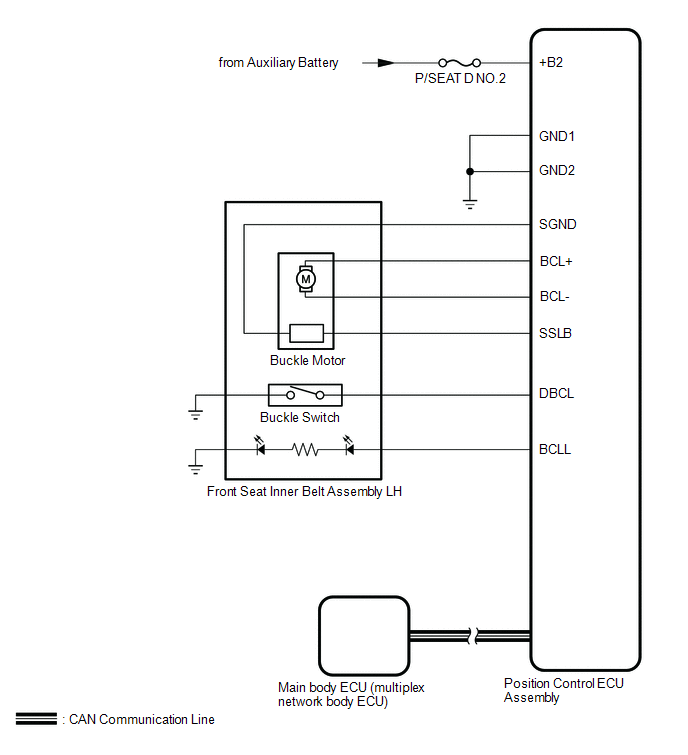

- for Driver Side
- for Front Passenger Side COMMUNICATION TABLE
Sender Receiver Signal Communication Method Main body ECU (multiplex network body ECU) No. 2 Position Control ECU Assembly Front door RH courtesy signal CAN Main body ECU (multiplex network body ECU) Position Control ECU Assembly Front door LH courtesy signal
